光线追踪阴影和环境光遮蔽

从6.0.0(20) 版本开始，新增光线追踪阴影和环境光遮蔽特性。

XEngine VisibleMask特性提供开箱即用的光线追踪阴影和环境光遮蔽（Ray-Traced Shadow and AO）渲染能力。相比于这些效果的传统光线追踪实现方式，依托于华为马良GPU的软硬结合优化，XEngine支持FERT(Flexible Entry Raytracing)求交加速技术，可以减少光线与场景几何的求交计算次数，从而降低实现高画质光追效果时的GPU负载。此外，XEngine通过高度优化的时空域降噪技术，解决光线追踪渲染时因为光线数量不足而引入的噪声问题，可以在发射较少光线数的情况下达成高画质表现，实现同等画质GPU负载更轻，同等负载下画质更好的效果。

约束与限制

支持的设备类型：此特性依赖设备支持Vulkan光线追踪扩展VK_KHR_acceleration_structure、VK_KHR_ray_query。
可通过以下方式查询相关扩展特性是否支持：

对于Vulkan，使用HMS_XEG_EnumerateDeviceExtensionProperties扩展特性查询接口进行查询，如查询结果包含XEG_RT_SHADOW_AO_EXTENSION_NAME，则表示支持该特性，若查询结果未包含，则表示不支持该特性。

接口说明

以下接口为使用光线追踪阴影和环境光遮蔽特性需要使用的接口，关于这些接口的详细说明见接口文档。

接口名	描述
VKAPI_ATTR VkResult VKAPI_CALL HMS_XEG_EnumerateDeviceExtensionProperties (VkPhysicalDevice physicalDevice, uint32_t * pPropertyCount, XEG_ExtensionProperties * pProperties)	XEngine Vulkan扩展特性查询接口。
VKAPI_ATTR VkResult VKAPI_CALL HMS_XEG_CreateRTVisibleMask (VkDevice device, const void pCreateInfo, XEG_RTVisibleMask pRTVisibleMask)	创建XEG_RTVisibleMask对象。
VKAPI_ATTR VkResult VKAPI_CALL HMS_XEG_CmdRenderRTVisibleMask (VkCommandBuffer commandBuffer, XEG_RTVisibleMask rtVisibleMask, const void *pDescription)	录制光线追踪VisibleMask渲染命令。
VKAPI_ATTR void VKAPI_CALL HMS_XEG_DestroyRTVisibleMask (XEG_RTVisibleMask rtVisibleMask)	销毁XEG_RTVisibleMask对象。

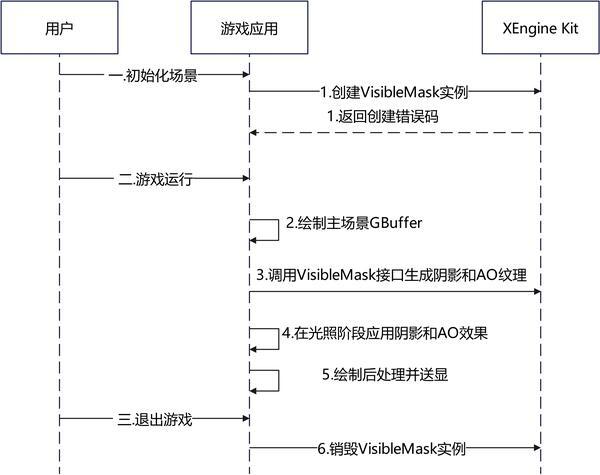

业务流程

游戏进入适用光线追踪阴影和环境光遮蔽效果的游戏场景。
在确认设备支持光线追踪扩展和XEG_RT_SHADOW_AO_EXTENSION_NAME扩展时，调用HMS_XEG_CreateRTVisibleMask接口创建实例。
游戏构建或更新场景的光线追踪加速结构
在延迟渲染GBuffer渲染阶段后，调用HMS_XEG_CmdRenderRTVisibleMask接口计算阴影和环境光遮蔽贴图。
在延迟渲染光照计算阶段，采样前一步生成的阴影和环境光遮蔽值，进行光照效果计算。
进行后续渲染流程，如后处理和UI渲染，完成一帧渲染后送显当前帧。
用户退出游戏场景时，游戏应用调用HMS_XEG_DestroyRTVisibleMask接口销毁XEngine实例。

开发步骤

本章以在Vulkan应用程序延迟渲染管线中集成为例，说明使用XEngine光线追踪阴影和环境光遮蔽特性的开发步骤。

配置项目

编译HAP时，Native层so需要依赖NDK中的XEngine相关库和头文件。

头文件引用

#include <vector>
#include <algorithm>
#include <string>
#include <xengine/xeg_vulkan_extension.h>
#include <xengine/xeg_vulkan_rt_visible_mask.h>

CMakeLists.txt添加库依赖

CMakeLists.txt中添加对XEngine动态链接库依赖的代码如下。

find_library(
    # Sets the name of the path variable.
    xengine-lib
    # Specifies the name of the NDK library that you want CMake to locate.
    xengine
)
target_link_libraries(nativerender PUBLIC
    ...... // 其他库文件
    ${xengine-lib})

集成XEngine光线追踪阴影和环境光遮蔽（Vulkan）

XEngine VisibleMask特性的光线追踪阴影（Ray-Traced Shadow，简称RTShadow）和环境光遮蔽（Ray-Traced AO，简称RTAO）效果API需要与Vulkan API延迟渲染管线配合使用。相关代码在Native层实现，渲染结果通过XComponent组件显示到屏幕。

在调用XEngine Kit特性接口前，需要先通过Syscap查询确认您的目标设备支持SystemCapability.Graphic.XEngine系统能力。

调用HMS_XEG_EnumerateDeviceExtensionProperties接口，获取XEngine支持的扩展信息，只有在支持XEG_RT_SHADOW_AO_EXTENSION_NAME扩展时才可以使用光线追踪阴影和环境光遮蔽特性的接口。

// physicalDevice为当前应用程序的Vulkan物理设备，需用户进行初始化
VkPhysicalDevice physicalDevice;
// 查询XEngine支持的Vulkan扩展列表
std::vector<std::string> supportedExtensions;
uint32_t propertyCount;
HMS_XEG_EnumerateDeviceExtensionProperties(physicalDevice, &propertyCount, nullptr);
if (propertyCount > 0) {
    std::vector<XEG_ExtensionProperties> properties(propertyCount);
    if (HMS_XEG_EnumerateDeviceExtensionProperties(physicalDevice, &propertyCount, &properties.front())
        == VK_SUCCESS) {
        for (auto ext : properties) {
            supportedExtensions.push_back(ext.extensionName);
        }
    }
}
// 查询是否支持XEngine光线追踪阴影和环境光遮蔽特性
if (std::find(supportedExtensions.begin(), supportedExtensions.end(), XEG_RT_SHADOW_AO_EXTENSION_NAME)
    == supportedExtensions.end()) {
    exit(1);  // 不支持时处理错误
}

调用HMS_XEG_CreateRTVisibleMask接口，创建实例句柄。

// 声明实例句柄
XEG_RTVisibleMask rtVisibleMask = VK_NULL_HANDLE;
// RTShadow和RTAO初始化信息
XEG_RTShadowAOCreateInfo createInfo;
createInfo.sType = XEG_STRUCTURE_TYPE_RT_SHADOWAO_CREATE_INFO;
createInfo.pNext = nullptr;
// GBuffer图像大小
createInfo.rtInputGbufferSize = {1280, 720};
// 输出的RTShadow和RTAO图像大小，需要与GBuffer等比例
createInfo.rtShadowAOSize = {640, 360};
createInfo.enableRTShadow = true;
createInfo.enableRTAO = true;
// 去噪器质量模式设置为平衡模式
createInfo.denoiseMode = XEG_DENOISE_QUALITY_MODE_BALANCED;
// 场景遍历模式设置为性能模式
createInfo.traversalMode = XEG_TRAVERSAL_MODE_PERFORMANCES;
createInfo.aoOnlyInShadow = false;
createInfo.reverseZ = false;
// device为当前应用程序的Vulkan设备对象，需用户进行初始化
VkDevice device;
if (HMS_XEG_CreateRTVisibleMask(device, &createInfo, &rtVisibleMask) != VK_SUCCESS) {
    exit(1);  // 创建失败，进行错误处理
}

调用HMS_XEG_CmdRenderRTVisibleMask接口执行渲染命令，每帧都需要调用。

// RTShadow算法参数设置
XEG_RTShadowParameters shadowParameters;
// RTAO算法参数设置
XEG_RTAOParameters aoParameters;
// 去噪器参数设置
XEG_RTShadowAODenoiserParameters denoiserParameters;
// RTShadow和RTAO渲染输入信息
XEG_RTShadowAODescription description;
// 光线求交只考虑不透明物体
const uint32_t gl_RayFlagsOpaqueEXT = 1U;
// 在找到第一个相交点时即停止光线求交查询
const uint32_t gl_RayFlagsTerminateOnFirstHitEXT = 4U;
const uint32_t rayFlags = (gl_RayFlagsOpaqueEXT | gl_RayFlagsTerminateOnFirstHitEXT) << 8;

shadowParameters.rayTMax = 200.0f;
shadowParameters.rayTMin = 1.0f;
shadowParameters.sunDirection[0] = 0.1;
shadowParameters.sunDirection[1] = 0.1;
shadowParameters.sunDirection[2] = 0.1;
shadowParameters.raySourceAngleInDegree = 0.35f;
shadowParameters.shadowCullMask = rayFlags | 0xFF;
shadowParameters.shadowCullDistance = 2000.0f;

aoParameters.rayTMax = 30.0f;
aoParameters.rayTMin = 0.1f;
aoParameters.aoIntensity = 0.8f;
aoParameters.aoNormalBias = 0.5f;
aoParameters.aoCullMask = rayFlags | 0xFF;
aoParameters.aoCullDistance = 2000.0f;

denoiserParameters.temporalBlendFactor = 0.75f;
denoiserParameters.positionConstantDistance = 5.0f;
denoiserParameters.spatialDenoiseTimes = 2;
denoiserParameters.ghostingAlpha = 0.5;
denoiserParameters.spatialNormalWeight = 0.0f;
denoiserParameters.spatialMaxKernelStep = 1;

description.sType = XEG_STRUCTURE_TYPE_RT_SHADOWAO_DESCRIPTION;
description.pNext = nullptr;
description.worldCameraOrigin[0] = 0.0; // 以相机实际位置的x坐标为准
description.worldCameraOrigin[1] = 0.0; // 以相机实际位置的y坐标为准
description.worldCameraOrigin[2] = 0.0; // 以相机实际位置的z坐标为准
// gBufferDepth是GBuffer深度图像的VkImageView，需要用户进行初始化
VkImageView gBufferDepth;
description.inputDepthImage = gBufferDepth;
// gBufferNormal是GBuffer法线图像的VkImageView，需要用户进行初始化，关于法线的格式和编码详见API参考
VkImageView gBufferNormal;
description.inputNormalImage = gBufferNormal;
// outputShadowAOView是保存XEngine RTShadow和RTAO渲染输出的VkImageView，需要用户进行初始化
VkImageView outputShadowAOView;
description.outputShadowAOImage = outputShadowAOView;
// sceneTlas是场景的Top Level光线追踪加速结构，需要用户进行初始化
VkAccelerationStructureKHR sceneTlas;
description.accelerationStructure = sceneTlas;
float viewMatrix[16]; // 相机观察矩阵，需要用户进行初始化
float projectionMatrix[16]; // 相机投影矩阵，需要用户进行初始化
memcpy(description.viewMatrix, viewMatrix, sizeof(viewMatrix));
memcpy(description.projectionMatrix, projectionMatrix, sizeof(projectionMatrix));
VkCommandBuffer vkCommandBuffer; // Vulkan命令缓冲区，需要用户进行初始化
VkResult ret = HMS_XEG_CmdRenderRTVisibleMask(vkCommandBuffer, rtVisibleMask, &description);
if (ret != VK_SUCCESS) {
    // 录制命令错误，进行错误处理
}
// 设置Pipeline Barrier以同步对RTShadow和RTAO渲染输出的读取
VkImageMemoryBarrier imageMemoryBarrier;
imageMemoryBarrier.sType = VK_STRUCTURE_TYPE_IMAGE_MEMORY_BARRIER;
imageMemoryBarrier.pNext = nullptr;
imageMemoryBarrier.srcAccessMask = VK_ACCESS_COLOR_ATTACHMENT_WRITE_BIT;
imageMemoryBarrier.dstAccessMask = VK_ACCESS_COLOR_ATTACHMENT_READ_BIT; // 根据实际访问方式设置
imageMemoryBarrier.oldLayout = VK_IMAGE_LAYOUT_COLOR_ATTACHMENT_OPTIMAL;
imageMemoryBarrier.newLayout = VK_IMAGE_LAYOUT_SHADER_READ_ONLY_OPTIMAL;
imageMemoryBarrier.srcQueueFamilyIndex = VK_QUEUE_FAMILY_IGNORED;
imageMemoryBarrier.dstQueueFamilyIndex = VK_QUEUE_FAMILY_IGNORED;
VkImage outputShadowAOImage; // outputShadowAO是保存RTShadow和RTAO渲染输出的VkImage，需要用户进行初始化
imageMemoryBarrier.image = outputShadowAOImage;
imageMemoryBarrier.subresourceRange = { VK_IMAGE_ASPECT_COLOR_BIT, 0, 1, 0, 1 };
vkCmdPipelineBarrier(vkCommandBuffer,
    VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT,
    VK_PIPELINE_STAGE_FRAGMENT_SHADER_BIT, // 根据实际访问stage设置
    0, 0, nullptr, 0, nullptr, 1, &imageMemoryBarrier);

应用RTShadow和RTAO输出的outputShadowAOImage贴图到光照计算过程中，计算着色点颜色时的Shader片段示例：

// lighting_pass.frag code
layout (binding = 0) uniform sampler2D textureRayTracingOutputShadowAO;

// color为当前着色点不考虑阴影和环境光遮蔽时的颜色值
vec3 color;
// 用户的着色点颜色计算过程...
// 应用RTShadow和RTAO至最终光照结果
vec2 shadowAO = texture(textureRayTracingOutputShadowAO, TexCoords).xy;
float shadow = shadowAO.x;
float ao = shadowAO.y;
vec3 finalColor = color * pow(ao, 2.0) * shadow; // finalColor为最终颜色值

调用HMS_XEG_DestroyRTVisibleMask接口销毁特性实例句柄以释放资源，在不需要再使用特性或应用退出时需要调用。
```
if (rtVisibleMask != VK_NULL_HANDLE) {
    HMS_XEG_DestroyRTVisibleMask(rtVisibleMask);
}
```
