光线追踪反射

从6.0.0(20) 版本开始，新增光线追踪反射特性。

XEngine Kit提供光线追踪反射（Ray-Traced Reflections）渲染能力。相比于该效果的传统光线追踪实现方式，依托于华为马良GPU的软硬结合优化，XEngine支持FERT(Flexible Entry Raytracing)求交加速技术，可以减少光线与场景几何的求交计算次数，从而降低实现高画质光追效果时的GPU负载。

约束与限制

支持的设备类型：此特性依赖设备支持Vulkan光线追踪扩展VK_KHR_acceleration_structure、VK_KHR_ray_query
可通过以下方式查询相关扩展特性是否支持：

对于Vulkan，使用HMS_XEG_EnumerateDeviceExtensionProperties扩展特性查询接口进行查询，如查询结果包含XEG_RT_REFLECTION_EXTENSION_NAME，则表示支持该特性，若查询结果未包含，则表示不支持该特性。

接口说明

以下接口为使用光线追踪反射特性需要使用的接口，关于这些接口的详细说明见接口文档。

接口名	描述
VKAPI_ATTR VkResult VKAPI_CALL HMS_XEG_EnumerateDeviceExtensionProperties (VkPhysicalDevice physicalDevice, uint32_t * pPropertyCount, XEG_ExtensionProperties * pProperties)	XEngine Vulkan扩展特性查询接口。
VKAPI_ATTR VkResult VKAPI_CALL HMS_XEG_CreateRTReflection(VkDevice device, const void* pCreateInfo, XEG_RTReflection* pRtReflection)	创建XEG_RTReflection对象。
VKAPI_ATTR VkResult VKAPI_CALL HMS_XEG_CmdRenderRTReflection(VkCommandBuffer commandBuffer, XEG_RTReflection rtReflection, const void* pDescription)	录制计算RT反射命中信息命令。
VKAPI_ATTR void VKAPI_CALL HMS_XEG_DestroyRTReflection(XEG_RTReflection rtReflection)	销毁XEG_RTReflection对象。

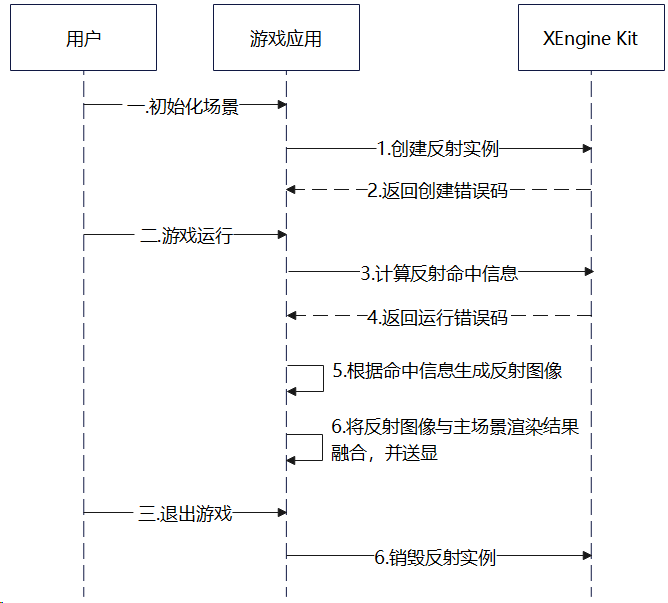

业务流程

用户进入光线追踪反射适用的游戏场景。
游戏应用调用HMS_XEG_CreateRTReflection接口创建光线追踪反射实例。如果光线追踪反射创建失败，直接调用后处理并送显当前帧即可。
游戏应用调用HMS_XEG_CmdRenderRTReflection接口计算光线追踪反射命中信息，并返回错误码。如果计算失败，直接调用后处理并送显当前帧即可。
游戏应用根据3中计算的反射命中信息，生成反射图像。
游戏应用将反射图像和游戏的主场景渲染结果进行融合。
游戏应用完成其余后处理，并送显当前帧。
用户退出光线追踪反射适用的游戏场景。
游戏应用调用HMS_XEG_HMS_XEG_DestroyRTReflection接口销毁光线追踪反射实例。

开发步骤

本章以在Vulkan应用程序中集成为例，说明XEngine集成操作过程。

配置项目

编译HAP时，Native层so编译需要依赖NDK中的libxengine.so。

头文件引用

#include <algorithm>
#include <string>
#include <vector>
#include "xengine/xeg_vulkan_extension.h"
#include <xengine/xeg_vulkan_rt_reflection.h>

编写CMakeLists.txt

CMakeLists.txt部分示例代码如下

find_library(
    # Sets the name of the path variable.
    xengine-lib
    # Specifies the name of the NDK library that you want CMake to locate.
    xengine
)
target_link_libraries(nativerender PUBLIC
    ...... // 其他库文件
    ${xengine-lib})

集成XEngine光线追踪反射（Vulkan）

使用Vulkan图形API搭建图像渲染管线，并集成光线追踪反射效果的代码需要在Native层实现，渲染结果通过XComponent组件显示到屏幕。

在调用XEngine Kit能力前，需要先通过Syscap查询您的目标设备是否支持SystemCapability.Graphic.XEngine系统能力。

调用HMS_XEG_EnumerateDeviceExtensionProperties接口，获取XEngine支持的扩展信息，只有在支持XEG_RT_REFLECTION_EXTENSION_NAME扩展时才可以使用光线追踪反射的相关接口。

// physicalDevice为Vulkan物理设备，用户需进行初始化
VkPhysicalDevice physicalDevice;
// 查询XEngine支持的Vulkan扩展列表
std::vector<std::string> supportedExtensions;
uint32_t propertyCount;
HMS_XEG_EnumerateDeviceExtensionProperties(physicalDevice, &propertyCount, nullptr);
if (propertyCount > 0) {
    std::vector<XEG_ExtensionProperties> properties(propertyCount);
    if (HMS_XEG_EnumerateDeviceExtensionProperties(physicalDevice, &propertyCount, &properties.front()) == VK_SUCCESS) {
        for (auto ext : properties) {
            supportedExtensions.push_back(ext.extensionName);
        }
    }
}
// 查询是否支持光线追踪反射特性
if (std::find(supportedExtensions.begin(), supportedExtensions.end(), XEG_RT_REFLECTION_EXTENSION_NAME) ==
    supportedExtensions.end()) {
    exit(1); // 错误
}

声明实例句柄。
```
XEG_RTReflection xegRTReflection;
```

调用HMS_XEG_CreateRTReflection接口，创建光线追踪反射实例。

// 创建光线追踪反射实例所需的宽高信息为用户自定义参数，这里将以800*600的分辨率为例
uint32_t reflectWidth = 800;
uint32_t reflectHeight = 600;
// vulkan逻辑设备，用户需进行初始化
VkDevice device;
// XEG_RTReflectionCreateInfo为创建xegRTReflection对象信息
XEG_RTReflectionCreateInfo xegRTReflectionCreateInfo;
// 指定是否开启快速求交模式。默认为0，表示不开启快速求交模式
xegRTReflectionCreateInfo.enableFastTrace = 0;
// 指定XEG_StructureType值，必须是XEG_STRUCTURE_TYPE_RT_REFLECTION_CREATE_INFO
xegRTReflectionCreateInfo.sType = XEG_STRUCTURE_TYPE_RT_REFLECTION_CREATE_INFO;
// 指定输入图像尺寸
xegRTReflectionCreateInfo.renderSize = VkExtent2D{ reflectWidth, reflectHeight };
VkResult ret = HMS_XEG_CreateRTReflection(device, &xegRTReflectionCreateInfo, &xegRTReflection);
if (ret != VK_SUCCESS) {
    exit(1);  // 错误
}

调用HMS_XEG_CmdRenderRTReflection接口下发渲染命令，每帧都需要调用。

// 反射渲染输入信息
XEG_RTReflectionDescription xegRTReflectionDescription;
// inputRayOriginImage为用户创建的光线原点图像的VkImageView
VkImageView inputRayOriginImage = VK_NULL_HANDLE;
// inputRayDirectionImage为用户创建的光线方向图像的VkImageView
VkImageView inputRayDirectionImage = VK_NULL_HANDLE;
// outputReflectionInfoImage为用户创建的用于记录光线追踪求交结果的VkImageView
VkImageView outputReflectionInfoImage = VK_NULL_HANDLE;
// sceneTlas是场景的Top Level光线追踪加速结构
VkAccelerationStructureKHR sceneTlas = VK_NULL_HANDLE;
xegRTReflectionDescription.inputRayOriginImage = inputRayOriginImage;
xegRTReflectionDescription.inputRayDirectionImage = inputRayDirectionImage;
xegRTReflectionDescription.outputReflectionInfoImage = outputReflectionInfoImage;
xegRTReflectionDescription.accelerationStructure = sceneTlas;
xegRTReflectionDescription.rayMin = 0.01;
xegRTReflectionDescription.rayMax = 1e10;
xegRTReflectionDescription.sType = XEG_STRUCTURE_TYPE_RT_REFLECTION_DESCRIPTION;
xegRTReflectionDescription.reflectionCullMask = 0xff;
// commandBuffer为命令缓冲区，用户需进行初始化
VkCommandBuffer commandBuffer = VK_NULL_HANDLE;
VkResult retRender = HMS_XEG_CmdRenderRTReflection(commandBuffer, xegRTReflection, &xegRTReflectionDescription);
if (retRender != VK_SUCCESS) {
    exit(1);  // 错误
}

调用HMS_XEG_DestroyRTReflection接口销毁实例，释放资源，当特性不再使用或应用退出时需要调用。
```
if (xegRTReflection != VK_NULL_HANDLE) {
    HMS_XEG_DestroyRTReflection(xegRTReflection);
}
```
