白盒性能测试框架使用指导
简介
白盒性能测试框架（PerfTest），提供了针对指定代码段运行时的白盒性能测试能力，用于度量指定应用进程的性能表现。框架通过多轮迭代执行机制和环境复位机制实现自动化测试，支持耗时、CPU使用率等基础数据和启动时延、滑动帧率等场景化性能数据的采集和度量。使用PerfTest接口的性能测试脚本需基于单元测试框架进行开发。
实现原理

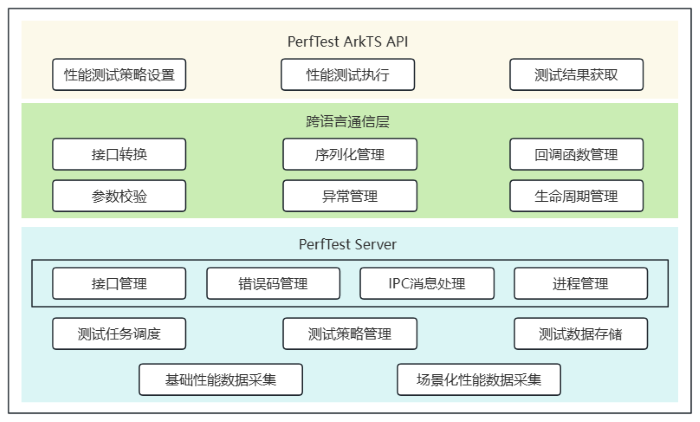

PerfTest功能设计图如下所示：
PerfTest对外提供ArkTS API，包括性能测试策略设置、性能测试执行、测试结果获取等能力。具体请参考API文档。
跨语言通信层负责上层ArkTS接口与底层C++接口的转换，包括参数校验、JSON序列化对象处理和异常处理等。作为PerfTest的客户端，它提供启动入口和功能调用接口。该层由测试应用加载运行，通过IPC与服务端通信实现功能调用和生命周期管理。此外，该层还负责管理C++层对ArkTS回调函数的调用。
PerfTest服务端负责白盒性能测试框架的主要功能处理，包含以下两部分：
- 框架运行通用能力：管理C++接口和错误码，包括接口调用、参数解析、异常处理等。PerfTest服务端以独立进程运行，通过IPC与客户端通信，监听客户端生命周期，实现进程保活和按需启停。
- 白盒性能测试能力：主要负责测试任务调度和性能数据采集工作。根据用户定义的测试策略，实现测试代码段运行、性能数据采集、数据处理和存储的自动化性能测试流程。当前支持采集的性能指标包括：耗时、CPU、内存、应用启动时延、页面切换时延、列表滑动帧率等。
开发步骤

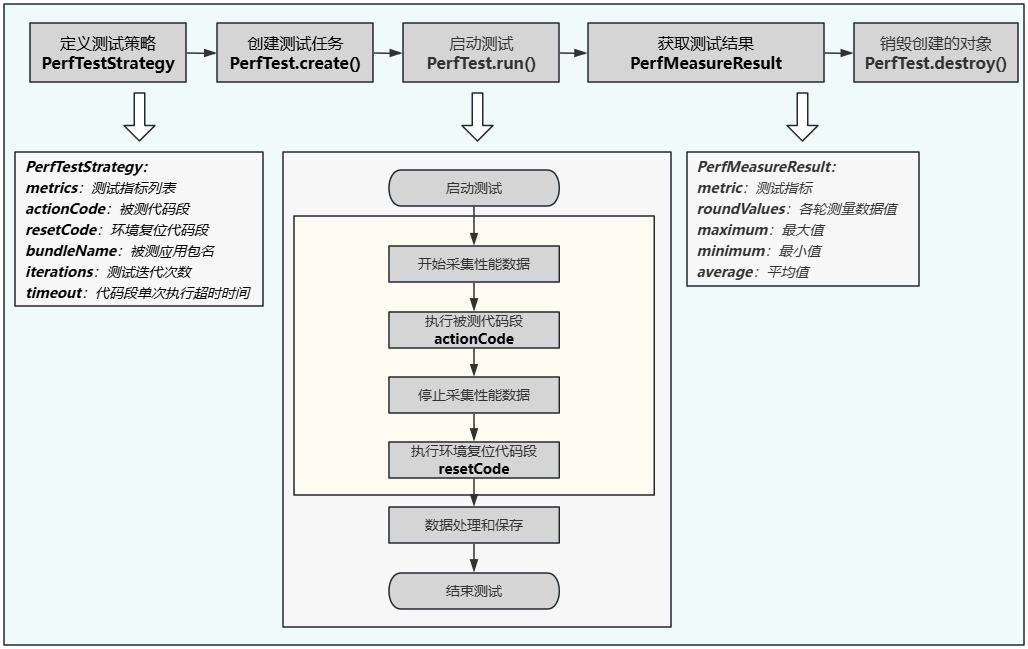

使用PerfTest接口进行白盒性能测试流程如下图所示：
- 定义性能测试策略，明确测试指标列表、被测代码段、环境复位代码段、被测应用包名、测试迭代次数、代码段单次执行超时时间等，后续白盒性能测试中将依照此策略执行测试。
- 创建测试任务，配置测试策略并准备测试环境。
- 启动测试，将根据测试迭代次数执行多轮测试。每轮测试采集被测代码段执行期间的性能数据，并执行环境复位代码段恢复环境。完成后进行数据处理和保存。
- 获取测量数据值，结果存储在对象中，支持获取每轮测试详细数据和最大值、最小值、平均值等统计数据。
- 销毁创建的对象，释放内存占用。
下面以采集指定代码段执行期间的耗时、CPU使用率为例，介绍详细代码开发步骤。
定义测试策略
-
定义测试性能指标列表
定义所需测试的性能指标列表metrics，类型为Array<PerfMetric>，其中PerfMetric为框架支持采集的性能指标枚举。
let metrics: Array<PerfMetric> = [PerfMetric.DURATION, PerfMetric.CPU_USAGE]; // 定义待测指标 -
定义被测代码段和环境复位代码段
被测代码段actionCode是一个类型为Callback<Callback<boolean>>的回调函数，框架在测试期间会自动调用此回调函数，并采集性能数据。执行结束时需调用入参Callback<boolean>函数通知框架执行完成，否则会导致代码段执行超时。例如测试Utils.CalculateTest方法性能时，通过调用finish(true)通知框架代码段执行完成。
let actionCode: Callback<Callback<boolean>> = async (finish: Callback<boolean>) => { // 定义被测代码段Utils.CalculateTest();finish(true);};此外，框架支持定义环境复位代码段resetCode，用于在单次测试后进行环境复位，类型和使用方法与actionCode相同。resetCode会在actionCode执行完成后执行，但执行期间不会采集应用性能数据。
let resetCode: Callback<Callback<boolean>> = async (finish: Callback<boolean>) => { // 定义环境复位代码段Utils.Reset();finish(true);}; -
构造测试策略对象
除以上步骤定义的属性外，框架还支持定义其他测试策略，从而帮助开发者进行更加精确的自动化性能测试。所有测试策略通过PerfTestStrategy对象定义和保存，性能测试期间会依据此策略执行并采集数据。
let perfTestStrategy: PerfTestStrategy = {// 定义测试策略metrics: metrics,actionCode: actionCode,resetCode: resetCode,bundleName: 'com.samples.test.perftest', // 定义被测应用包名，请开发者替换为实际包名iterations: 10, // 定义测试迭代次数timeout: 20000 // 定义代码段单次执行超时时间};
创建测试任务和启动测试
使用PerfTest.create()创建测试任务时，传入上文定义的PerfTestStrategy对象。然后调用PerfTest.run()异步接口启动测试。测试会自动迭代执行被测代码段并采集性能数据。使用await语法糖同步等待执行完成后再进行后续操作。
let perfTest: PerfTest = PerfTest.create(perfTestStrategy); // 创建测试任务对象PerfTest
await perfTest.run(); // 执行测试，异步函数需使用await同步等待完成
获取测试结果
性能测试运行完成后，调用PerfTest.getMeasureResult()获取各个指标的测试结果。结果存储在PerfMeasureResult对象中。若测试未完成或指标未定义，则抛出错误码。
let res1: PerfMeasureResult = perfTest.getMeasureResult(PerfMetric.DURATION); // 获取耗时指标的测试结果
let res2: PerfMeasureResult = perfTest.getMeasureResult(PerfMetric.CPU_USAGE); // 获取CPU使用率指标的测试结果
销毁创建的对象
性能测试完成后，若无需继续使用PerfTest对象，可以调用PerfTest.destroy()销毁对象以释放内存。
perfTest.destroy(); // 销毁PerfTest对象
完整示例
基础性能数据采集示例
下面以测试应用内指定逻辑执行时的基础性能数据为例，应用内定义了一个名为'Utils.CalculateTest()'的方法，性能测试时执行此方法，并采集执行期间的耗时和应用CPU占用率。
-
在 main > ets > utils 文件夹下新增 Utils.ets 文件，在文件中编写自定义的函数。
export class Utils {static num: number = 0;static maxNum: number = 10000;public static CalculateTest() {for (let index = 0; index < Utils.maxNum; index++) {Utils.num++;}}public static Reset() {Utils.num = 0;}} -
在 ohosTest > ets > test 文件夹下 CPUMetric.test.ets 文件中编写具体测试代码。
import { describe, expect, it, Level } from '@ohos/hypium';import { abilityDelegatorRegistry, PerfMeasureResult, PerfMetric, PerfTest, PerfTestStrategy } from '@kit.TestKit';import { Utils } from '../../../main/ets/utils/Utils';export default function PerfTestTest() {describe('PerfTestTest2', () => {it('testExample1', 0, async (done: Function) => {let metrics: Array<PerfMetric> = [PerfMetric.DURATION, PerfMetric.CPU_USAGE]; // 定义待测指标let actionCode: Callback<Callback<boolean>> = async (finish: Callback<boolean>) => { // 定义被测代码段Utils.CalculateTest();finish(true);};let resetCode: Callback<Callback<boolean>> = async (finish: Callback<boolean>) => { // 定义环境复位代码段Utils.Reset();finish(true);};let perfTestStrategy: PerfTestStrategy = {// 定义测试策略metrics: metrics,actionCode: actionCode,resetCode: resetCode,bundleName: 'com.samples.test.perftest', // 定义被测应用包名，请开发者替换为实际包名iterations: 10, // 定义测试迭代次数timeout: 20000 // 定义代码段单次执行超时时间};try {let perfTest: PerfTest = PerfTest.create(perfTestStrategy); // 创建测试任务对象PerfTestawait perfTest.run(); // 执行测试，异步函数需使用await同步等待完成let res1: PerfMeasureResult = perfTest.getMeasureResult(PerfMetric.DURATION); // 获取耗时指标的测试结果let res2: PerfMeasureResult = perfTest.getMeasureResult(PerfMetric.CPU_USAGE); // 获取CPU使用率指标的测试结果perfTest.destroy(); // 销毁PerfTest对象expect(res1.average).assertLessOrEqual(1000); // 断言性能测试结果expect(res2.average).assertLessOrEqual(30); // 断言性能测试结果} catch (error) {expect(false).assertTrue();}done();})})}
场景化性能数据采集示例
下面以测试应用内列表滑动的帧率为例，实现如下功能：打开指定应用，使用UI测试框架接口查找类型为'Scroll'的可滚动组件，并进行滑动操作，采集期间的列表滑动帧率数据。
-
在 main > ets > pages 文件夹下编写 PageListPage.ets 页面代码，作为被测示例demo。
@Entry@Componentstruct ListPage {scroller: Scroller = new Scroller();private arr: number[] = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10];build() {Row() {Column() {Scroll(this.scroller) {Column() {ForEach(this.arr, (item: number) => {Text(item.toString()).width('90%').height('40%').fontSize(80).textAlign(TextAlign.Center).margin({ top: 10 })}, (item: string) => item)}}.width('100%').height('100%').scrollable(ScrollDirection.Vertical).scrollBar(BarState.On).scrollBarColor(Color.Gray)}.width('100%')}.height('100%')}} -
在ohosTest > ets > test文件夹下 slideFps.test.ets 文件中编写具体测试代码。
import { describe, expect, it, Level } from '@ohos/hypium';import {abilityDelegatorRegistry,Driver,ON,PerfMeasureResult,PerfMetric,PerfTest,PerfTestStrategy} from '@kit.TestKit';import { Want } from '@kit.AbilityKit';const delegator: abilityDelegatorRegistry.AbilityDelegator = abilityDelegatorRegistry.getAbilityDelegator();export default function PerfTestTest() {describe('PerfTestTest1', () => {it('testExample2', Level.LEVEL3, async (done: Function) => {let driver = Driver.create();await driver.delayMs(1000);const bundleName = abilityDelegatorRegistry.getArguments().bundleName;// 被拉起应用的包名和Ability组件名，请开发者替换为实际的bundleName和abilityNameconst want: Want = {bundleName: bundleName,abilityName: 'EntryAbility'};await delegator.startAbility(want); // 拉起测试应用await driver.delayMs(1000);let toPageListBtn = await driver.findComponent(ON.id('toPageList'));await toPageListBtn.click();await driver.delayMs(1000);let scroll = await driver.findComponent(ON.type('Scroll'));await driver.delayMs(1000);let center = await scroll.getBoundsCenter(); // 获取Scroll可滚动组件坐标await driver.delayMs(1000);let metrics: Array<PerfMetric> = [PerfMetric.LIST_SWIPE_FPS]; // 指定被测指标为列表滑动帧率let actionCode = async (finish: Callback<boolean>) => { // 测试代码段中使用uitest进行列表滑动await driver.fling({ x: center.x, y: Math.floor(center.y * 3 / 2) },{ x: center.x, y: Math.floor(center.y / 2) }, 50, 20000);await driver.delayMs(3000);finish(true);};let resetCode = async (finish: Callback<boolean>) => { // 复位环境，将列表划至顶部await scroll.scrollToTop(40000);await driver.delayMs(1000);finish(true);};let perfTestStrategy: PerfTestStrategy = {// 定义测试策略metrics: metrics,actionCode: actionCode,resetCode: resetCode,iterations: 5, // 指定测试迭代次数timeout: 50000, // 指定actionCode和resetCode的超时时间};try {let perfTest: PerfTest = PerfTest.create(perfTestStrategy); // 创建测试任务对象PerfTestawait perfTest.run(); // 执行测试，异步函数需使用await同步等待完成let res: PerfMeasureResult = perfTest.getMeasureResult(PerfMetric.LIST_SWIPE_FPS); // 获取列表滑动帧率指标的测试结果perfTest.destroy(); // 销毁PerfTest对象expect(res.average).assertLargerOrEqual(30); // 断言性能测试结果} catch (error) {console.error(`Failed to execute perftest. Cause:${JSON.stringify(error)}`);}done();})})}
