开发适用USB协议的设备驱动

简介

UsbDdk（USB Driver Development Kit）是为开发者提供的USB驱动程序开发套件，支持开发者基于用户态，在应用层开发USB设备驱动。提供了一系列主机侧访问设备的接口，包括主机侧打开和关闭接口、管道同步异步读写通信、控制传输、中断传输等。

凡是采用USB总线，通过USB协议传输数据的设备都可以使用UsbDdk开发设备驱动。特别是内核标准驱动不支持的扩展外设，可以通过UsbDdk开发的扩展外设驱动应用实现其独特的设备能力。

基本概念

在进行UsbDdk开发前，开发者应了解以下基本概念：

USB

USB（Universal Serial Bus，通用串行总线）是一种广泛使用的接口技术，用于连接计算机与各种外部设备，如键盘、鼠标、打印机、存储设备、智能手机等。USB 的设计目标是提供一种标准化、高效且易于使用的连接方式，以替代传统的串行和并行接口。
DDK

DDK（Driver Development Kit）是HarmonyOS基于扩展外设框架，为开发者提供的驱动应用开发的工具包，可针对非标USB设备，开发对应的驱动。

实现原理

非标外设应用通过扩展外设管理服务获取USB设备的ID，通过RPC将ID和要操作的动作下发给USB驱动应用。USB驱动应用通过调用UsbDdk接口，可获取设备描述符与配置描述符，以及发送控制传输和中断传输等请求，DDK接口使用HDI服务将指令下发至内核驱动，内核驱动使用指令与设备通信。

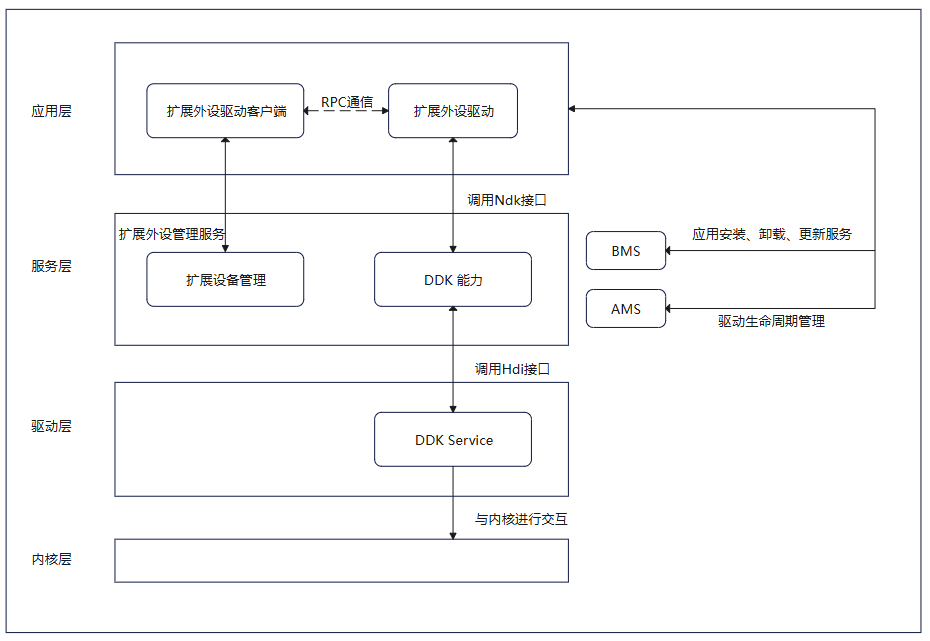

图1 UsbDdk调用原理

约束与限制

UsbDdk开放API支持USB接口非标外设扩展驱动开发场景。
UsbDdk开放API仅允许DriverExtensionAbility生命周期内使用。
使用UsbDdk开放API需要在module.json5中声明匹配的ACL权限，例如ohos.permission.ACCESS_DDK_USB。

环境搭建

请参考环境准备完成开发前的准备工作。

开发指导

接口说明

名称	描述
OH_Usb_Init(void)	初始化DDK。
OH_Usb_Release(void)	释放DDK。
OH_Usb_GetDeviceDescriptor(uint64_t deviceId, struct UsbDeviceDescriptor *desc)	获取设备描述符。
OH_Usb_GetConfigDescriptor(uint64_t deviceId, uint8_t configIndex, struct UsbDdkConfigDescriptor **const config)	获取配置描述符。请在描述符使用完后使用OH_Usb_FreeConfigDescriptor()释放描述符，否则会造成内存泄漏。
OH_Usb_FreeConfigDescriptor(const struct UsbDdkConfigDescriptor *const config)	释放配置描述符，请在描述符使用完后释放描述符，否则会造成内存泄漏。
OH_Usb_ClaimInterface(uint64_t deviceId, uint8_t interfaceIndex, uint64_t *interfaceHandle)	声明接口。
OH_Usb_SelectInterfaceSetting(uint64_t interfaceHandle, uint8_t settingIndex)	激活接口的备用设置。
OH_Usb_GetCurrentInterfaceSetting(uint64_t interfaceHandle, uint8_t *settingIndex)	获取接口当前激活的备用设置。
OH_Usb_SendControlReadRequest(uint64_t interfaceHandle, const struct UsbControlRequestSetup setup, uint32_t timeout, uint8_t data, uint32_t *dataLen)	发送控制读请求，该接口为同步接口。
OH_Usb_SendControlWriteRequest(uint64_t interfaceHandle, const struct UsbControlRequestSetup setup, uint32_t timeout, const uint8_t data, uint32_t dataLen)	发送控制写请求，该接口为同步接口。
OH_Usb_ReleaseInterface(uint64_t interfaceHandle)	释放接口。
OH_Usb_SendPipeRequest(const struct UsbRequestPipe pipe, UsbDeviceMemMap devMmap)	发送管道请求，该接口为同步接口。中断传输和批量传输都使用该接口发送请求。
OH_Usb_CreateDeviceMemMap(uint64_t deviceId, size_t size, UsbDeviceMemMap **devMmap)	创建缓冲区。请在缓冲区使用完后，调用OH_Usb_DestroyDeviceMemMap()销毁缓冲区，否则会造成资源泄漏。
OH_Usb_DestroyDeviceMemMap(UsbDeviceMemMap *devMmap)	销毁缓冲区。请在缓冲区使用完后及时销毁缓冲区，否则会造成资源泄漏。
OH_Usb_GetDevices(struct Usb_DeviceArray *devices)	获取USB设备ID列表。请保证传入的指针参数是有效的，申请的设备ID数组的大小建议不超过128，以避免过度占用内存。在使用完结构之后，释放成员内存，否则造成资源泄漏。获取到的USB设备ID，已通过驱动配置信息中的vid进行筛选过滤。

详细的接口说明请参考UsbDdk。

开发步骤

以下步骤描述了如何使用 UsbDdk开发USB驱动：

添加动态链接库

CMakeLists.txt中添加以下lib。

libusb_ndk.z.so

头文件

#include <usb/usb_ddk_api.h>
#include <usb/usb_ddk_types.h>

获取设备描述符。

使用 usb_ddk_api.h 的 OH_Usb_Init 接口初始化DDK，并使用 OH_Usb_GetDeviceDescriptor获取到设备描述符。

// 初始化USB DDK
int32_t ret = OH_Usb_Init();
OH_LOG_INFO(LOG_APP, "OH_Usb_Init ret=:%{public}d\n", ret);
// ...
struct UsbDeviceDescriptor devDesc;
// 获取设备描述符
ret = OH_Usb_GetDeviceDescriptor(g_devHandle, &devDesc);

获取配置描述符及声明接口。

使用 usb_ddk_api.h 的 OH_Usb_GetConfigDescriptor 接口获取配置描述符 config，并使用 OH_Usb_ClaimInterface 声明"认领"接口。

struct UsbDdkConfigDescriptor *config = nullptr;
// 获取配置描述符
auto ret = OH_Usb_GetConfigDescriptor(g_devHandle, 1, &config);
OH_LOG_INFO(LOG_APP, "OH_Usb_GetConfigDescriptor ret = %{public}d", ret);
if (ret != 0) {
    OH_LOG_ERROR(LOG_APP, "get config desc failed:%{public}d", ret);
    return false;
}
// 从配置描述符中找到手写板相关的接口和端点
auto [res, interface, endpoint, maxPktSize] = GetInterfaceAndEndpoint(config);
OH_LOG_INFO(LOG_APP, "OH_Usb_GetConfigDescriptor ret = %{public}d", res);
if (!res) {
    OH_LOG_ERROR(LOG_APP, "GetInterfaceAndEndpoint failed");
    return false;
}
// 释放配置描述符，防止内存泄露
OH_Usb_FreeConfigDescriptor(config);
g_dataEp = endpoint;
g_maxPktSize = maxPktSize;
g_interface = interface;
// 占用接口，同时也会卸载内核键盘驱动
ret = OH_Usb_ClaimInterface(g_devHandle, g_interface, &g_interfaceHandle);

获取当前激活接口的备用设置及激活备用设置（可选）。

使用 usb_ddk_api.h 的 OH_Usb_GetCurrentInterfaceSetting 获取备用设置，并使用 OH_Usb_SelectInterfaceSetting 激活备用设置。

uint8_t settingIndex = 0;
// 接口获取备用设置
int32_t ret = OH_Usb_GetCurrentInterfaceSetting(g_interfaceHandle, &settingIndex);
if (ret != USB_DDK_SUCCESS) {
    OH_LOG_ERROR(LOG_APP, "OH_Usb_GetCurrentInterfaceSetting failed, ret=%{public}d", ret);
}

// 激活备用设置
ret = OH_Usb_SelectInterfaceSetting(g_interfaceHandle, settingIndex);
if (ret != USB_DDK_SUCCESS) {
    OH_LOG_ERROR(LOG_APP, "OH_Usb_SelectInterfaceSetting failed, ret=%{public}d", ret);
}

发送控制读请求、发送控制写请求（可选）。

使用 usb_ddk_api.h 的OH_Usb_SendControlReadRequest发送控制读请求，或者使用OH_Usb_SendControlWriteRequest发送控制写请求。

uint8_t strDesc[100] = {0};
// 获取产品字符串描述符
uint32_t len = 100;
struct UsbControlRequestSetup strDescSetup;
strDescSetup.bmRequestType = 0x80;
strDescSetup.bRequest = 0x06;
strDescSetup.wValue = (0x03 << BIT_EIGHT) | (iProduct); // desc Index
strDescSetup.wIndex = 0x409;                    // language Id
strDescSetup.wLength = len;
auto ret = OH_Usb_SendControlReadRequest(g_interfaceHandle, &strDescSetup, UINT32_MAX, strDesc, &len);

// 设置feature
uint32_t timeout = 5000;
struct UsbControlRequestSetup strDescSetup;
strDescSetup.bmRequestType = 0x21;
strDescSetup.bRequest = 0x09;
strDescSetup.wValue = ((0x03 << BIT_EIGHT) | 0x02); // desc Index
strDescSetup.wIndex = 0x0;
strDescSetup.wLength = 0x02;
uint8_t data[128] = {0x02, 0x02};
uint32_t dataLen = 2;
int32_t ret = OH_Usb_SendControlWriteRequest(g_interfaceHandle, &strDescSetup, timeout, data, dataLen);

创建内存映射缓冲区及发送请求（可选）。

使用 usb_ddk_api.h 的OH_Usb_CreateDeviceMemMap接口创建内存映射缓冲区devMmap，并使用OH_Usb_SendPipeRequest发送请求。

// 占用接口，同时也会卸载内核键盘驱动
// 创建用于存放数据的缓冲区
int32_t ret = OH_Usb_CreateDeviceMemMap(g_devHandle, bufferLen, &devMmap);

struct UsbRequestPipe pipe;
pipe.interfaceHandle = g_interfaceHandle;
pipe.endpoint = g_dataEp;
pipe.timeout = 4; // 中断传输超时时间，保持和手写板bInterval保持一致
// 读取手写板数据
// 通过USB中断传输方式，读取键值
ret = OH_Usb_SendPipeRequest(&pipe, devMmap);

释放资源。

在所有请求处理完毕，程序退出前，使用 usb_ddk_api.h 的 OH_Usb_DestroyDeviceMemMap 接口销毁缓冲区。使用OH_Usb_ReleaseInterface释放接口。使用OH_Usb_Release释放UsbDdk。

// 销毁缓冲区
OH_Usb_DestroyDeviceMemMap(devMmap);
// 释放接口
int32_t ret = OH_Usb_ReleaseInterface(g_interfaceHandle);
if (ret != 0) {
    OH_LOG_ERROR(LOG_APP, "ReleaseInterface failed %{public}d", ret);
}
// 释放USB DDK
OH_Usb_Release();

获取可识别的USB设备列表（独立步骤，可选）。

驱动拉起后调用OH_Usb_GetDevices接口获取驱动配置信息中匹配vid（vid是设备厂商的vendor id，在驱动应用里面配置，表示驱动适配哪些设备，查询到的设备ID都需要通过vid进行过滤）的设备ID，以供后续应用开发使用。
```
constexpr size_t maxUsbDeviceNum = 128;
struct Usb_DeviceArray deviceArray;
deviceArray.deviceIds = new uint64_t[maxUsbDeviceNum];
// 获取设备列表
int32_t ret = OH_Usb_GetDevices(&deviceArray);
if (ret != USB_DDK_SUCCESS) {
    OH_LOG_ERROR(LOG_APP, "OH_Usb_GetDevices failed, ret=%{public}d", ret);
}
```
