Gauge

数据量规图表组件，用于将数据展示为环形图表。

该组件从API version 8开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

子组件

可以包含单个子组件。

支持的子组件类型：系统组件和自定义组件，支持条件渲染控制if/else，不支持循环渲染控制ForEach和LazyForEach。
建议使用文本组件构建当前数值文本和辅助文本。
若子组件宽高为百分比形式，则基准范围为以外圆环做为内切圆的矩形。

接口

Gauge(options: GaugeOptions)

创建数据量规图表组件。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
options	GaugeOptions	是	数据量规图表组件参数。

GaugeOptions18+对象说明

数据量规图表选项。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 18开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	只读	可选	说明
value8+	number	否	否	量规图的当前数据值，即图中指针指向位置。用于组件创建时量规图初始值的预置。卡片能力：从API version 9开始，该接口支持在ArkTS卡片中使用。元服务API：从API version 11开始，该接口支持在元服务中使用。说明： value不在min和max范围内时使用min作为默认值。
min8+	number	否	是	当前数据段最小值。默认值：0 卡片能力：从API version 9开始，该接口支持在ArkTS卡片中使用。元服务API：从API version 11开始，该接口支持在元服务中使用。
max8+	number	否	是	当前数据段最大值。默认值：100 卡片能力：从API version 9开始，该接口支持在ArkTS卡片中使用。元服务API：从API version 11开始，该接口支持在元服务中使用。说明： max小于min时使用默认值0和100。 max和min支持负数。

属性

除支持通用属性外，还支持以下属性：

value

value(value: number)

设置量规图的数据值。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number	是	量规图的数据值，可用于动态修改量规图的数据值。默认值：0

startAngle

startAngle(angle: number)

设置起始角度位置。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
angle	number	是	起始角度位置，时钟0点为0度，顺时针方向为正角度，逆时针方向为负角度，超过360度等价于对360度取余后的角度。默认值：0 从起始位置到终止位置的绘制只有顺时针方向。

endAngle

endAngle(angle: number)

设置终止角度位置。起始角度和终止角度的差值过小时，会绘制出异常图像，请取合理的起始角度和终止角度。建议使用单色环改变Gauge的value参数实现数据值的调节，可通过定时器setTimeout进行数值的延迟加载。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
angle	number	是	终止角度位置，时钟0点为0度，顺时针方向为正角度，逆时针方向为负角度，超过360度等价于对360度取余后的角度。默认值：360 从起始位置到终止位置的绘制只有顺时针方向。

colors

colors(colors: ResourceColor | LinearGradient | Array<[ResourceColor | LinearGradient, number]>)

设置量规图的颜色。

从API version 11开始，该接口使用以下规则：

参数类型为ResourceColor，则圆环类型为单色环。

参数类型为LinearGradient，则圆环类型为渐变环。

参数类型为数组，则圆环类型为分段渐变环，第一个参数为颜色值，若设置为非颜色类型，则置为"0xFFE84026"。第二个参数为颜色所占比重，若设置为负数或是非数值类型，则将比重置为0。

分段渐变环最大显示段数为9段，若多于9段，则多于部分不显示。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
colors	ResourceColor11+	LinearGradient11+	Array<[ResourceColor10+

strokeWidth

strokeWidth(length: Length)

设置环形量规图的环形厚度。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
length	Length	是	环形量规图的环形厚度。默认值：4 单位：vp 说明：设置小于等于0的值时，按默认值显示。环形厚度的最大值为圆环的半径，超过最大值按最大值处理。不支持百分比。

description11+

description(value: CustomBuilder)

设置说明内容。

卡片能力： 从API version 23开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	CustomBuilder	是	说明内容。说明： @Builder中的内容由开发者自定义，建议使用文本或者图片。若自定义部分的宽高为百分比形式，则基准范围为圆环直径的44.4%25.4%的矩形（图片为28.6%28.6%），距离圆环底部0vp，左右居中。设置null则不显示内容。不设置则依赖是否设置数据最大最小值。若设置最大最小值或者只设置其中一个，则显示最大最小值。若未设置最大最小值，则不显示内容。最大最小值显示在圆环底部，位置不可移动，若圆环开口角度设置不恰当，存在圆环遮挡文字的情况。

trackShadow11+

trackShadow(value: GaugeShadowOptions)

设置阴影样式。

卡片能力： 从API version 23开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	GaugeShadowOptions	是	添加阴影效果，可以指定模糊半径、X轴和Y轴的偏移量。说明：阴影颜色与圆环颜色一致。设置null为不开启投影。

indicator11+

indicator(value: GaugeIndicatorOptions)

设置指针样式。

卡片能力： 从API version 23开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	GaugeIndicatorOptions	是	指针样式。说明：设置null则不显示指针。

privacySensitive12+

privacySensitive(isPrivacySensitiveMode: Optional<boolean>)

设置隐私敏感。

从API version 20开始，该接口支持在attributeModifier中调用。

卡片能力： 从API version 12开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
isPrivacySensitiveMode	Optional<boolean>	是	设置隐私敏感。在隐私模式下，Gauge指针指向0位置，最大值最小值文本将被遮罩，量程显示灰色或底色。true表示打开隐私敏感，false表示关闭隐私敏感。说明：设置null则不敏感。

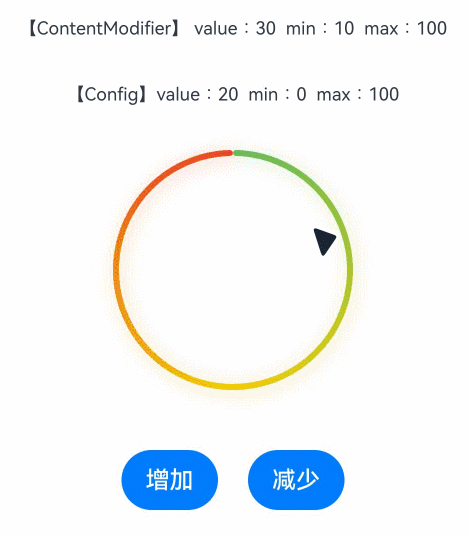

contentModifier12+

contentModifier(modifier: ContentModifier<GaugeConfiguration>)

定制Gauge内容区的方法。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
modifier	ContentModifier<GaugeConfiguration>	是	在Gauge组件上定制内容区的方法。 modifier：内容修改器，开发者需要自定义class实现ContentModifier接口。

GaugeShadowOptions11+对象说明

GaugeShadowOptions继承自MultiShadowOptions，具有MultiShadowOptions的全部属性。

卡片能力： 从API version 23开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

GaugeIndicatorOptions11+对象说明

数据量规图表指针选项。

卡片能力： 从API version 23开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	只读	可选	说明
icon	ResourceStr	否	是	图标资源路径。说明：不配置则使用系统默认样式，系统默认样式为三角形指针。仅支持使用svg格式的图标，若使用其他格式，则使用默认的三角形样式指针。
space	Dimension	否	是	指针距离圆环外边的间距。(不支持百分比) 默认值：8 单位：vp 说明：对于默认的三角形样式指针，间距为黑色三角形到圆环外边的间距。若设置值小于0，则使用默认值。若设置值大于圆环半径，则使用默认值。

GaugeConfiguration12+对象说明

开发者需要自定义class实现ContentModifier接口。继承自CommonConfiguration。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	只读	可选	说明
value	number	否	否	当前数据值。
min	number	否	否	当前数据段最小值。
max	number	否	否	当前数据段最大值。

示例

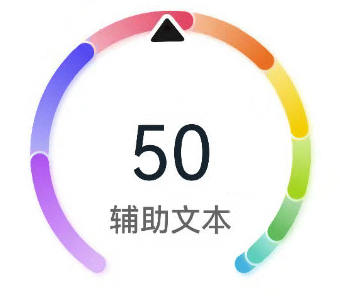

示例1（设置多色量规图）

该示例通过colors接口，实现了多色量规图效果。

@Entry
@Component
struct Gauge1 {
  @Builder
  descriptionBuilder() {
    Text('说明文本')
      .maxFontSize('30sp')
      .minFontSize('10.0vp')
      .fontColor('#fffa2a2d')
      .fontWeight(FontWeight.Medium)
      .width('100%')
      .height('100%')
      .textAlign(TextAlign.Center)
  }

  build() {
    Column() {
      Gauge({ value: 50, min: 1, max: 100 }) {
        Column() {
          Text('50')
            .fontWeight(FontWeight.Medium)
            .width('62%')
            .fontColor('#ff182431')
            .maxFontSize('60.0vp')
            .minFontSize('30.0vp')
            .textAlign(TextAlign.Center)
            .margin({ top: '35%' })
            .textOverflow({ overflow: TextOverflow.Ellipsis })
            .maxLines(1)
          Text('辅助文本')
            .maxFontSize('16.0fp')
            .minFontSize('10.0vp')
            .fontColor($r('sys.color.ohos_id_color_text_secondary'))
            .fontWeight(FontWeight.Regular)
            .width('67.4%')
            .height('9.5%')
            .textAlign(TextAlign.Center)
        }.width('100%').height('100%')
      }
      .value(50)
      .startAngle(210)
      .endAngle(150)
      .colors([[new LinearGradient([{ color: '#deb6fb', offset: 0 }, { color: '#ac49f5', offset: 1 }]), 9],
        [new LinearGradient([{ color: '#bbb7fc', offset: 0 }, { color: '#564af7', offset: 1 }]), 8],
        [new LinearGradient([{ color: '#f5b5c2', offset: 0 }, { color: '#e64566', offset: 1 }]), 7],
        [new LinearGradient([{ color: '#f8c5a6', offset: 0 }, { color: '#ed6f21', offset: 1 }]), 6],
        [new LinearGradient([{ color: '#fceb99', offset: 0 }, { color: '#f7ce00', offset: 1 }]), 5],
        [new LinearGradient([{ color: '#dbefa5', offset: 0 }, { color: '#a5d61d', offset: 1 }]), 4],
        [new LinearGradient([{ color: '#c1e4be', offset: 0 }, { color: '#64bb5c', offset: 1 }]), 3],
        [new LinearGradient([{ color: '#c0ece5', offset: 0 }, { color: '#61cfbe', offset: 1 }]), 2],
        [new LinearGradient([{ color: '#b5e0f4', offset: 0 }, { color: '#46b1e3', offset: 1 }]), 1]])
      .width('80%')
      .height('80%')
      .strokeWidth(18)
      .trackShadow({ radius: 7, offsetX: 7, offsetY: 7 })
      .description(this.descriptionBuilder)
      .padding(18)
    }.margin({ top: 40 }).width('100%').height('100%')
  }
}

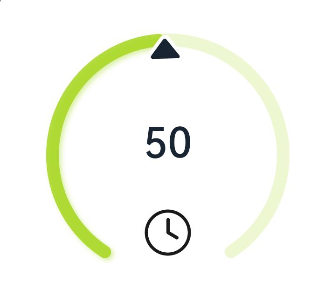

示例2（设置单色量规图）

该示例通过colors接口，实现了单色量规图效果。

@Entry
@Component
struct Gauge2 {
  @Builder
  descriptionBuilderImage() {
    Image($r('sys.media.ohos_ic_public_clock')).width(72).height(72)
  }

  build() {
    Column() {
      Gauge({ value: 50, min: 1, max: 100 }) {
        Column() {
          Text('50')
            .fontWeight(FontWeight.Medium)
            .width('62%')
            .fontColor('#ff182431')
            .maxFontSize('60.0vp')
            .minFontSize('30.0vp')
            .textAlign(TextAlign.Center)
            .margin({ top: '35%' })
            .textOverflow({ overflow: TextOverflow.Ellipsis })
            .maxLines(1)
        }.width('100%').height('100%')
      }
      .startAngle(210)
      .endAngle(150)
      .colors('#cca5d61d')
      .width('80%')
      .height('80%')
      .strokeWidth(18)
      .description(this.descriptionBuilderImage)
      .padding(18)
    }.margin({ top: 40 }).width('100%').height('100%')
  }
}

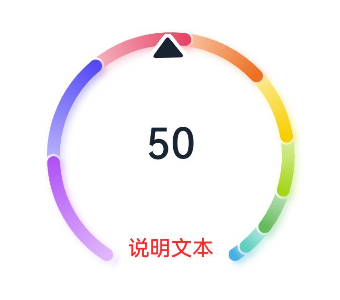

示例3（设置定制说明区）

该示例通过description接口，实现了说明区的设置功能。

  @Entry
  @Component
  struct Gauge3 {
    @Builder
    descriptionBuilder() {
      Text('说明文本')
        .maxFontSize('30sp')
        .minFontSize('10.0vp')
        .fontColor('#fffa2a2d')
        .fontWeight(FontWeight.Medium)
        .width('100%')
        .height('100%')
        .textAlign(TextAlign.Center)
    }

    build() {
      Column() {
        Column() {
          Gauge({ value: 50, min: 1, max: 100 }) {
            Column() {
              Text('50')
                .fontWeight(FontWeight.Medium)
                .width('62%')
                .fontColor('#ff182431')
                .maxFontSize('60.0vp')
                .minFontSize('30.0vp')
                .textAlign(TextAlign.Center)
                .margin({ top: '35%' })
                .textOverflow({ overflow: TextOverflow.Ellipsis })
                .maxLines(1)
            }.width('100%').height('100%')
          }
          .startAngle(210)
          .endAngle(150)
          .colors([[new LinearGradient([{ color: '#deb6fb', offset: 0 }, { color: '#ac49f5', offset: 1 }]), 9],
            [new LinearGradient([{ color: '#bbb7fc', offset: 0 }, { color: '#564af7', offset: 1 }]), 8],
            [new LinearGradient([{ color: '#f5b5c2', offset: 0 }, { color: '#e64566', offset: 1 }]), 7],
            [new LinearGradient([{ color: '#f8c5a6', offset: 0 }, { color: '#ed6f21', offset: 1 }]), 6],
            [new LinearGradient([{ color: '#fceb99', offset: 0 }, { color: '#f7ce00', offset: 1 }]), 5],
            [new LinearGradient([{ color: '#dbefa5', offset: 0 }, { color: '#a5d61d', offset: 1 }]), 4],
            [new LinearGradient([{ color: '#c1e4be', offset: 0 }, { color: '#64bb5c', offset: 1 }]), 3],
            [new LinearGradient([{ color: '#c0ece5', offset: 0 }, { color: '#61cfbe', offset: 1 }]), 2],
            [new LinearGradient([{ color: '#b5e0f4', offset: 0 }, { color: '#46b1e3', offset: 1 }]), 1]])
          .width('80%')
          .height('80%')
          .strokeWidth(18)
          .description(this.descriptionBuilder)
          .trackShadow({ radius: 7, offsetX: 7, offsetY: 7 })
          .padding(18)
        }.margin({ top: 40 }).width('100%').height('100%')
      }
    }
  }

示例4（设置辅助区）

该示例通过设置子组件，实现了辅助区的设置功能。

@Entry
@Component
struct Gauge4 {
  build() {
    Column() {
      Gauge({ value: 50, min: 1, max: 100 }) {
        Column() {
          Text('50')
            .maxFontSize('72.0vp')
            .minFontSize('10.0vp')
            .fontColor('#ff182431')
            .width('40%')
            .textAlign(TextAlign.Center)
            .margin({ top: '35%' })
            .textOverflow({ overflow: TextOverflow.Ellipsis })
            .maxLines(1)
          Text('辅助文本')
            .maxFontSize('30.0vp')
            .minFontSize('18.0vp')
            .fontWeight(FontWeight.Medium)
            .fontColor($r('sys.color.ohos_id_color_text_secondary'))
            .width('62%')
            .height('15.9%')
            .textAlign(TextAlign.Center)
        }.width('100%').height('100%')
      }
      .startAngle(210)
      .endAngle(150)
      .colors([[new LinearGradient([{ color: '#deb6fb', offset: 0 }, { color: '#ac49f5', offset: 1 }]), 9],
        [new LinearGradient([{ color: '#bbb7fc', offset: 0 }, { color: '#564af7', offset: 1 }]), 8],
        [new LinearGradient([{ color: '#f5b5c2', offset: 0 }, { color: '#e64566', offset: 1 }]), 7],
        [new LinearGradient([{ color: '#f8c5a6', offset: 0 }, { color: '#ed6f21', offset: 1 }]), 6],
        [new LinearGradient([{ color: '#fceb99', offset: 0 }, { color: '#f7ce00', offset: 1 }]), 5],
        [new LinearGradient([{ color: '#dbefa5', offset: 0 }, { color: '#a5d61d', offset: 1 }]), 4],
        [new LinearGradient([{ color: '#c1e4be', offset: 0 }, { color: '#64bb5c', offset: 1 }]), 3],
        [new LinearGradient([{ color: '#c0ece5', offset: 0 }, { color: '#61cfbe', offset: 1 }]), 2],
        [new LinearGradient([{ color: '#b5e0f4', offset: 0 }, { color: '#46b1e3', offset: 1 }]), 1]])
      .width('80%')
      .height('80%')
      .strokeWidth(18)
      .description(null)
      .trackShadow({ radius: 7, offsetX: 7, offsetY: 7 })
      .padding(18)
    }.margin({ top: 40 }).width('100%').height('100%')
  }
}

示例5（设置最大最小值）

该示例通过设置GaugeOptions的min、max属性，实现了量规图的最大最小值设置的功能。

@Entry
@Component
struct Gauge5 {
  build() {
    Column() {
      Gauge({ value: 50, min: 1, max: 100 }) {
        Column() {
          Text('50')
            .maxFontSize('80sp')
            .minFontSize('60.0vp')
            .fontWeight(FontWeight.Medium)
            .fontColor('#ff182431')
            .width('40%')
            .height('30%')
            .textAlign(TextAlign.Center)
            .margin({ top: '22.2%' })
            .textOverflow({ overflow: TextOverflow.Ellipsis })
            .maxLines(1)
        }.width('100%').height('100%')
      }
      .startAngle(225)
      .endAngle(135)
      .colors(new LinearGradient([{ color: '#e84026', offset: 0 },
        { color: '#f7ce00', offset: 0.6 },
        { color: '#64bb5c', offset: 1 }]))
      .width('80%')
      .height('80%')
      .strokeWidth(18)
      .trackShadow({ radius: 7, offsetX: 7, offsetY: 7 })
      .padding(18)
    }.margin({ top: 40 }).width('100%').height('100%')
  }
}

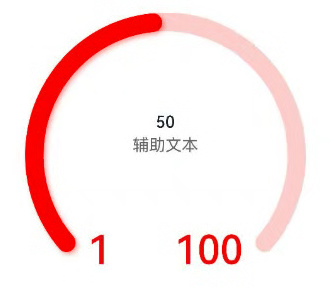

示例6（设置指针）

该示例通过indicator接口，实现了设置量规图的指针的功能。

@Entry
@Component
struct Gauge6 {
  build() {
    Column() {
      Gauge({ value: 50, min: 1, max: 100 }) {
        Column() {
          Text('50')
            .maxFontSize('60sp')
            .minFontSize('30.0vp')
            .fontWeight(FontWeight.Medium)
            .fontColor('#ff182431')
            .width('62%')
            .textAlign(TextAlign.Center)
            .margin({ top: '35%' })
            .textOverflow({ overflow: TextOverflow.Ellipsis })
            .maxLines(1)
          Text('辅助文本')
            .maxFontSize('16sp')
            .minFontSize('10.0vp')
            .fontColor($r('sys.color.ohos_id_color_text_secondary'))
            .fontWeight(FontWeight.Regular)
            .width('67.4%')
            .height('9.5%')
            .textAlign(TextAlign.Center)
        }.width('100%').height('100%')
      }
      .startAngle(225)
      .endAngle(135)
      .colors(Color.Red)
      .width('80%')
      .height('80%')
      .indicator(null)
      .strokeWidth(18)
      .trackShadow({ radius: 7, offsetX: 7, offsetY: 7 })
      .padding(18)
    }.margin({ top: 40 }).width('100%').height('100%')
  }
}

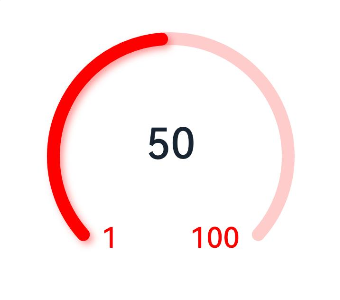

示例7（设置起止角度）

该示例通过startAngle和endAngle接口，实现了量规图起止角度设置的功能。

@Entry
@Component
struct Gauge7 {
  build() {
    Column() {
      Gauge({ value: 50, min: 1, max: 100 }) {
        Column() {
          Text('50')
            .maxFontSize('60sp')
            .minFontSize('30.0vp')
            .fontWeight(FontWeight.Medium)
            .fontColor('#ff182431')
            .width('62%')
            .textAlign(TextAlign.Center)
            .margin({ top: '35%' })
            .textOverflow({ overflow: TextOverflow.Ellipsis })
            .maxLines(1)
        }.width('100%').height('100%')
      }
      .startAngle(225)
      .endAngle(135)
      .colors(Color.Red)
      .width('80%')
      .height('80%')
      .indicator(null)
      .strokeWidth(18)
      .trackShadow({ radius: 7, offsetX: 7, offsetY: 7 })
      .padding(18)
    }.margin({ top: 40 }).width('100%').height('100%')
  }
}

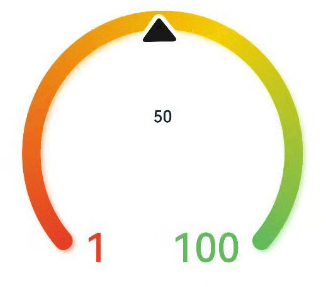

示例8（设置定制内容区）

该示例通过contentModifier接口，实现了定制量规图内容区的功能。

// xxx.ets
// 该示例实现了Gauge组件使用Builder定制内容区，使用了环形图表组件，按钮和文本框。点击增加按钮，环形图表指针位置会向右偏移，反之点减少按钮环形图表指针位置会向左偏移。
@Builder
function buildGauge(config: GaugeConfiguration) {
  Column({ space: 30 }) {
    Row() {
      Text('【ContentModifier】 value：' + JSON.stringify((config.contentModifier as MyGaugeStyle).value) +
        '  min：' + JSON.stringify((config.contentModifier as MyGaugeStyle).min) +
        '  max：' + JSON.stringify((config.contentModifier as MyGaugeStyle).max))
        .fontSize(12)
    }

    Text('【Config】value：' + config.value + '  min：' + config.min + '  max：' + config.max).fontSize(12)
    Gauge({
      value: config.value,
      min: config.min,
      max: config.max
    }).width('50%')
  }
  .width('100%')
  .padding(20)
  .margin({ top: 5 })
  .alignItems(HorizontalAlign.Center)
}

class MyGaugeStyle implements ContentModifier<GaugeConfiguration> {
  value: number = 0
  min: number = 0
  max: number = 0

  constructor(value: number, min: number, max: number) {
    this.value = value
    this.min = min
    this.max = max
  }

  applyContent(): WrappedBuilder<[GaugeConfiguration]> {
    return wrapBuilder(buildGauge)
  }
}

@Entry
@Component
struct refreshExample {
  @State gaugeValue: number = 20
  @State gaugeMin: number = 0
  @State gaugeMax: number = 100

  build() {
    Column({ space: 20 }) {
      Gauge({
        value: this.gaugeValue,
        min: this.gaugeMin,
        max: this.gaugeMax
      })
        .contentModifier(new MyGaugeStyle(30, 10, 100))

      Column({ space: 20 }) {
        Row({ space: 20 }) {
          Button('增加').onClick(() => {
            if (this.gaugeValue < this.gaugeMax) {
              this.gaugeValue += 1
            }
          })
          Button('减少').onClick(() => {
            if (this.gaugeValue > this.gaugeMin) {
              this.gaugeValue -= 1
            }
          })
        }
      }.width('100%')
    }.width('100%').margin({ top: 5 })
  }
}

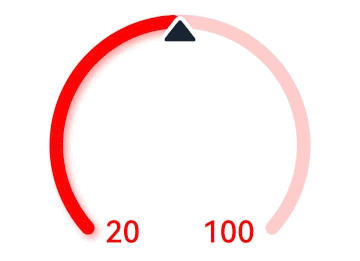

示例9（设置隐私隐藏）

该示例通过privacySensitive接口，实现了隐私隐藏效果，效果展示需要卡片框架支持

@Entry
@Component
struct GaugeExample {
  build() {
    Scroll() {
      Column({ space: 15 }) {
        Row() {
          Gauge({ value: 60, min: 20, max: 100 })
            .startAngle(225)
            .endAngle(135)
            .colors(Color.Red)
            .width('80%')
            .height('80%')
            .strokeWidth(18)
            .trackShadow({ radius: 7, offsetX: 7, offsetY: 7 })
            .padding(18)
            .privacySensitive(true)
        }
      }
    }
  }
}

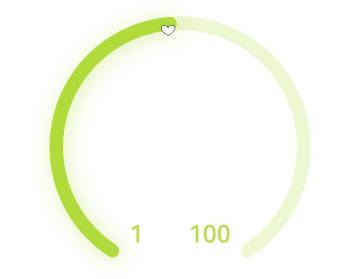

示例10（设置自定义指针）

该示例通过indicator接口，实现了自定义指针功能，开发者导入svg类型的图片以替换默认指针。

@Entry
@Component
struct Gauge2 {
  build() {
    Column() {
      Gauge({ value: 50, min: 1, max: 100 })
        // $r('app.media.indicator')需要替换为开发者所需的图像资源文件。
        .indicator({ space: 10, icon: $r('app.media.indicator') })
        .startAngle(210)
        .endAngle(150)
        .colors('#cca5d61d')
        .width('80%')
        .height('80%')
        .strokeWidth(18)
        .padding(18)
    }.margin({ top: 40 }).width('100%').height('100%')
  }
}

<svg width='200px' height='200px'>
    <path d='M 10,30 A 20,20 0,0,1 50,30 A 20,20 0,0,1 90,30 Q 90,60 50,90 Q 10,60 10,30 z'
          stroke='black' stroke-width='3' fill='white'>
    </path>
</svg>

子组件​

接口​

GaugeOptions18+对象说明​

属性​

value​

startAngle​

endAngle​

colors​

strokeWidth​

description11+​

trackShadow11+​

indicator11+​

privacySensitive12+​

contentModifier12+​

GaugeShadowOptions11+对象说明​

GaugeIndicatorOptions11+对象说明​

GaugeConfiguration12+对象说明​

示例​

示例1（设置多色量规图）​

示例2（设置单色量规图）​

示例3（设置定制说明区）​

示例4（设置辅助区）​

示例5（设置最大最小值）​

示例6（设置指针）​

示例7（设置起止角度）​

示例8（设置定制内容区）​

示例9（设置隐私隐藏）​

示例10（设置自定义指针）​

子组件

接口

GaugeOptions18+对象说明

属性

value

startAngle

endAngle

colors

strokeWidth

description11+

trackShadow11+

indicator11+

privacySensitive12+

contentModifier12+

GaugeShadowOptions11+对象说明

GaugeIndicatorOptions11+对象说明

GaugeConfiguration12+对象说明

示例

示例1（设置多色量规图）

示例2（设置单色量规图）

示例3（设置定制说明区）

示例4（设置辅助区）

示例5（设置最大最小值）

示例6（设置指针）

示例7（设置起止角度）

示例8（设置定制内容区）

示例9（设置隐私隐藏）

示例10（设置自定义指针）
