视频色彩空间转换

开发者可以调用本模块提供的C API接口，实现HDR2SDR、HDR2HDR、SDR2SDR、SDR2HDR的色彩空间转换。

该能力常用于视频编辑、视频分享和视频直播中：

  • 视频编辑

  • 视频分享

  • 视频直播

    支持以下场景使用：

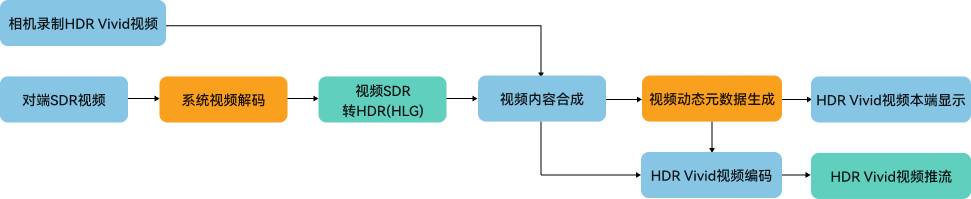

    使用HDR Vivid视频直播连麦，且对端不支持HDR Vivid视频录制场景。

规格说明​

视频色彩空间转换算法为SDR2SDR时，支持的格式类型组合如下：

  • 格式类型组合一：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT601_EBU_LIMITOH_COLORSPACE_BT709_LIMIT
    MetadataTypeOH_VIDEO_NONEOH_VIDEO_NONE
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888

  • 格式类型组合二：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT601_SMPTE_C_LIMITOH_COLORSPACE_BT709_LIMIT
    MetadataTypeOH_VIDEO_NONEOH_VIDEO_NONE
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888

  • 视频色彩空间转换算法为SDR2SDR时，支持的分辨率规格：

    最小分辨率（单位：像素）最大分辨率（单位：像素）
    32*328192*8192

视频色彩空间转换算法为HDR2SDR时，支持的格式类型组合如下：

  • 格式类型组合一：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_PQ_LIMITOH_COLORSPACE_BT709_LIMIT
    MetadataTypeOH_VIDEO_HDR_VIVIDOH_VIDEO_NONE
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888

  • 格式类型组合二：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_HLG_LIMITOH_COLORSPACE_BT709_LIMIT
    MetadataTypeOH_VIDEO_HDR_VIVIDOH_VIDEO_NONE
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888

  • 格式类型组合三（从API version 20开始支持该格式类型）：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_HLG_FULLOH_COLORSPACE_BT709_LIMIT
    MetadataTypeOH_VIDEO_HDR_VIVIDOH_VIDEO_NONE
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888

  • 格式类型组合四（从API version 20开始支持该格式类型）：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_HLG_FULLOH_COLORSPACE_P3_FULL
    MetadataTypeOH_VIDEO_HDR_VIVIDOH_VIDEO_NONE
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888

  • 格式类型组合五（从API version 23开始支持该格式类型）：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_PQ_LIMITOH_COLORSPACE_BT709_LIMIT
    MetadataTypeOH_VIDEO_HDR_HDR10OH_VIDEO_NONE
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888

  • 格式类型组合六（从API version 23开始支持该格式类型）：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_HLG_LIMITOH_COLORSPACE_BT709_LIMIT
    MetadataTypeOH_VIDEO_HDR_HLGOH_VIDEO_NONE
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_YCRCB_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888

  • 视频色彩空间转换算法为HDR2SDR时，支持的分辨率规格：

    最小分辨率（单位：像素）最大分辨率（单位：像素）
    32*328192*8192

视频色彩空间转换算法为HDR2HDR时，支持的格式类型组合如下：

  • 格式类型组合一：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_PQ_LIMITOH_COLORSPACE_BT2020_HLG_LIMIT
    MetadataTypeOH_VIDEO_HDR_VIVIDOH_VIDEO_HDR_VIVID
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合二：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_PQ_LIMITOH_COLORSPACE_BT2020_HLG_LIMIT
    MetadataTypeOH_VIDEO_HDR_HDR10OH_VIDEO_HDR_HLG
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合三：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_PQ_LIMITOH_COLORSPACE_BT2020_HLG_LIMIT
    MetadataTypeOH_VIDEO_HDR_VIVIDOH_VIDEO_HDR_HLG
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合四：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT2020_HLG_LIMITOH_COLORSPACE_BT2020_PQ_LIMIT
    MetadataTypeOH_VIDEO_HDR_VIVIDOH_VIDEO_HDR_VIVID
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102NATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 视频色彩空间转换算法为HDR2HDR时，支持的分辨率规格：

    最小分辨率（单位：像素）最大分辨率（单位：像素）
    32*328192*8192

视频色彩空间转换算法为SDR2HDR时，支持的格式类型组合如下：

  • 格式类型组合一（从API version 22开始支持该格式类型）：

    参数输入输出
    ColorSpaceOH_COLORSPACE_BT709_LIMITOH_COLORSPACE_BT2020_HLG_LIMIT
    MetadataTypeOH_VIDEO_NONEOH_VIDEO_HDR_HLG
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_420_SP, NATIVEBUFFER_PIXEL_FMT_RGBA_8888NATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 视频色彩空间转换算法为SDR2HDR时，支持的分辨率规格：

    最小分辨率（单位：像素）最大分辨率（单位：像素）
    300*3003000*3000

约束与限制​

  1. 为保障转换效率，建议并行转换不超过5个。
  2. 不允许在视频处理回调函数中，直接调用视频处理相关接口或其他耗时操作，请在应用自己的线程中调用。

开发指导​

具体实现可参考示例工程。

在 CMake 脚本中链接动态库​

target_link_libraries(sample PUBLIC libvideo_processing.so)

开发步骤​

  1. 添加头文件。

    #include <multimedia/video_processing_engine/video_processing.h>
    #include <multimedia/video_processing_engine/video_processing_types.h>
    #include <native_window/external_window.h>
    #include <native_buffer/native_buffer.h>
    #include <ace/xcomponent/native_interface_xcomponent.h>

  2. （可选）初始化环境。

    一般在进程内第一次使用时调用，可提前完成部分耗时操作。

    OH_VideoProcessing_InitializeEnvironment();

  3. （可选）查询能力支持。建议在使用对应能力前调用。

    //输入输出格式
    VideoProcessing_ColorSpaceInfo inputFormat;
    VideoProcessing_ColorSpaceInfo outputFormat;
    inputFormat.metadataType = OH_VIDEO_HDR_HDR10;
    inputFormat.colorSpace = OH_COLORSPACE_BT2020_PQ_LIMIT;
    inputFormat.pixelFormat = NATIVEBUFFER_PIXEL_FMT_YCBCR_P010;
    outputFormat.metadataType = OH_VIDEO_HDR_HLG;
    outputFormat.colorSpace = OH_COLORSPACE_BT2020_HLG_LIMIT;
    outputFormat.pixelFormat = NATIVEBUFFER_PIXEL_FMT_YCBCR_P010;

    //能力查询
    bool isSupport = OH_VideoProcessing_IsColorSpaceConversionSupported(&inputFormat, &outputFormat);

  4. 创建色彩空间转换模块。

    应用可以通过视频处理引擎模块类型来创建色彩空间转换模块。示例中的变量说明如下：

    • videoProcessor：色彩空间转换模块实例。
    • VIDEO_PROCESSING_TYPE_COLOR_SPACE_CONVERSION：色彩空间转换类型。
    • 预期返回值：VIDEO_PROCESSING_SUCCESS
    // 通过指定视频处理引擎类型创建色彩空间转换模块实例
    OH_VideoProcessing* videoProcessor = nullptr;
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_Create(&videoProcessor, VIDEO_PROCESSING_TYPE_COLOR_SPACE_CONVERSION);

  5. 配置异步回调函数。

    // 回调函数声明（其中userData会传递注册回调时传入的用户数据，如：this指针）
    void OnError(OH_VideoProcessing* videoProcessor, VideoProcessing_ErrorCode error, void* userData);
    void OnState(OH_VideoProcessing* videoProcessor, VideoProcessing_State state, void* userData);
    void OnNewOutputBuffer(OH_VideoProcessing* videoProcessor, uint32_t index, void* userData);

    // 创建回调实例
    VideoProcessing_Callback* callback = nullptr;
    ret = OH_VideoProcessingCallback_Create(&callback);
    // 绑定回调函数
    OH_VideoProcessingCallback_BindOnError(callback, OnError);
    OH_VideoProcessingCallback_BindOnState(callback, OnState);
    OH_VideoProcessingCallback_BindOnNewOutputBuffer(callback, OnNewOutputBuffer);
    // 注册回调函数
    ret = OH_VideoProcessing_RegisterCallback(videoProcessor, callback, this);

  6. 获取Surface。

    //获取输入surface
    OHNativeWindow *inWindow = nullptr;
    ret = OH_VideoProcessing_GetSurface(videoProcessor, &inWindow);

  7. 设置Surface。

    可以通过XComponent等其他方式获取OHNativeWindow实例，具体参见NativeWindows开发指导。

    视频处理引擎的SetSurface的windowOut从xcomponent的OnSurfaceCreatedCB回调函数获取，需要对windowOut设置元数据类型、数据格式和颜色空间等参数。

    // 设置元数据类型、数据格式、颜色空间
    uint8_t metadataType = OH_VIDEO_HDR_HLG;
    OH_NativeWindow_SetMetadataValue(windowOut, OH_HDR_METADATA_TYPE, sizeof(uint8_t),
    (uint8_t *)&metadataType);
    OH_NativeBuffer_Format format = NATIVEBUFFER_PIXEL_FMT_YCBCR_P010;
    OH_NativeWindow_NativeWindowHandleOpt(windowOut, SET_FORMAT, format);
    OH_NativeBuffer_ColorSpace colorSpace = OH_COLORSPACE_BT2020_HLG_LIMIT;
    OH_NativeWindow_SetColorSpace(windowOut, colorSpace);
    // 设置输出surface
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_SetSurface(videoProcessor, windowOut);

  8. 调用OH_VideoProcessing_Start()启动色彩空间转换处理。

    // 开始色彩空间转换处理
    ret = OH_VideoProcessing_Start(videoProcessor);

  9. 调用OH_VideoProcessing_Stop()停止色彩空间转换处理。

    //停止色彩空间转换处理
    ret = OH_VideoProcessing_Stop(videoProcessor);

  10. 释放处理实例。

    OH_VideoProcessingCallback_Destroy(callback);
    callback = nullptr;
    OH_VideoProcessing_Destroy(videoProcessor);
    videoProcessor = nullptr;

  11. 释放处理资源。

    OH_VideoProcessing_DeinitializeEnvironment();
