视频动态元数据生成

调用者可以调用本模块提供的C API接口，实现HDRVivid标准动态元数据生成。

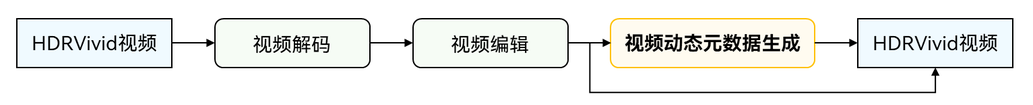

该能力常用于视频编辑中，如下图所示：

规格说明​

当前支持的数据输入格式类型组合如下：

  • 格式类型组合一：

    参数数据输入格式
    ColorSpaceOH_COLORSPACE_BT2020_PQ_LIMIT
    MetadataTypeOH_VIDEO_HDR_VIVID
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合二：

    参数数据输入格式
    ColorSpaceOH_COLORSPACE_BT2020_HLG_LIMIT
    MetadataTypeOH_VIDEO_HDR_VIVID
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合三：

    参数数据输入格式
    ColorSpaceOH_COLORSPACE_BT2020_HLG_LIMIT
    MetadataTypeOH_VIDEO_HDR_HLG
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合四：

    参数数据输入格式
    ColorSpaceOH_COLORSPACE_BT2020_PQ_LIMIT
    MetadataTypeOH_VIDEO_HDR_HDR10
    pixelFormatNATIVEBUFFER_PIXEL_FMT_YCBCR_P010, NATIVEBUFFER_PIXEL_FMT_YCRCB_P010, NATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合五（从API version 23 开始支持）：

    参数数据输入格式
    ColorSpaceOH_COLORSPACE_BT2020_PQ_FULL
    MetadataTypeOH_VIDEO_HDR_VIVID
    pixelFormatNATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合六（从API version 23 开始支持）：

    参数数据输入格式
    ColorSpaceOH_COLORSPACE_BT2020_HLG_FULL
    MetadataTypeOH_VIDEO_HDR_VIVID
    pixelFormatNATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合七（从API version 23 开始支持）：

    参数数据输入格式
    ColorSpaceOH_COLORSPACE_BT2020_HLG_FULL
    MetadataTypeOH_VIDEO_HDR_HLG
    pixelFormatNATIVEBUFFER_PIXEL_FMT_RGBA_1010102

  • 格式类型组合八（从API version 23 开始支持）：

    参数数据输入格式
    ColorSpaceOH_COLORSPACE_BT2020_PQ_FULL
    MetadataTypeOH_VIDEO_HDR_HDR10
    pixelFormatNATIVEBUFFER_PIXEL_FMT_RGBA_1010102

支持的分辨率规格：

最小分辨率（单位：像素）最大分辨率（单位：像素）
32*328192*8192

约束与限制​

  1. 为保障转换效率，建议并行转换不超过5个。
  2. 视频动态元数据生成，只支持生成OH_VIDEO_HDR_VIVID类型的动态元数据，转换后会将metadataType修改为OH_VIDEO_HDR_VIVID。
  3. 不允许在视频处理回调函数中，直接调用视频处理相关接口或其他耗时操作，请在应用自己的线程中调用。

开发指导​

具体实现可参考示例工程。

在 CMake 脚本中链接动态库​

target_link_libraries(sample PUBLIC libvideo_processing.so)

开发步骤​

  1. 添加头文件。

    #include <multimedia/video_processing_engine/video_processing.h>
    #include <multimedia/video_processing_engine/video_processing_types.h>
    #include <native_window/external_window.h>
    #include <native_buffer/native_buffer.h>
    #include <ace/xcomponent/native_interface_xcomponent.h>
    #include <multimedia/player_framework/native_avformat.h>

  2. （可选）初始化环境。

    一般在进程内第一次使用时调用，可提前完成部分耗时操作。

    OH_VideoProcessing_InitializeEnvironment();

  3. （可选）查询能力支持。建议在使用对应能力前调用。

    //输入格式
    VideoProcessing_ColorSpaceInfo videoInfo;
    videoInfo.metadataType = OH_VIDEO_HDR_HDR10;
    videoInfo.colorSpace = OH_COLORSPACE_BT2020_PQ_LIMIT;
    videoInfo.pixelFormat = NATIVEBUFFER_PIXEL_FMT_YCBCR_P010;

    //输入格式是否支持转换为vivid元数据类型
    bool isSupport = OH_VideoProcessing_IsMetadataGenerationSupported(&videoInfo);

  4. 创建动态元数据生成转换模块。

    应用可以通过视频处理引擎模块类型来创建动态元数据生成模块。示例中的变量说明如下：

    • videoProcessor：动态元数据生成模块实例。
    • VIDEO_PROCESSING_TYPE_METADATA_GENERATION：动态元数据生成类型。
    • 预期返回值：VIDEO_PROCESSING_SUCCESS
    // 通过指定视频处理引擎类型创建动态元数据生成模块实例
    OH_VideoProcessing* videoProcessor = nullptr;
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_Create(&videoProcessor, VIDEO_PROCESSING_TYPE_METADATA_GENERATION);

  5. 配置异步回调函数。

    // 回调函数声明（其中userData会传递注册回调时传入的调用者数据，如：this指针）
    void OnError(OH_VideoProcessing* videoProcessor, VideoProcessing_ErrorCode error, void* userData);
    void OnState(OH_VideoProcessing* videoProcessor, VideoProcessing_State state, void* userData);
    void OnNewOutputBuffer(OH_VideoProcessing* videoProcessor, uint32_t index, void* userData);

    // 创建回调实例
    VideoProcessing_Callback* callback = nullptr;
    ret = OH_VideoProcessingCallback_Create(&callback);
    // 绑定回调函数
    OH_VideoProcessingCallback_BindOnError(callback, OnError);
    OH_VideoProcessingCallback_BindOnState(callback, OnState);
    OH_VideoProcessingCallback_BindOnNewOutputBuffer(callback, OnNewOutputBuffer);
    // 注册回调函数
    ret = OH_VideoProcessing_RegisterCallback(videoProcessor, callback, this);

  6. （可选）从API version 22 开始，支持配置视频动态元数据生成的风格模式，当前有对比度风格模式和亮度风格模式两种，若不配置则默认为对比度风格模式。

    // 创建format实例
    OH_AVFormat* parameter = OH_AVFormat_Create();
    // 指定为亮度风格模式
    OH_AVFormat_SetIntValue(parameter, VIDEO_METADATA_GENERATOR_STYLE_CONTROL, VIDEO_METADATA_GENERATOR_BRIGHT_MODE);
    // 配置参数
    OH_VideoProcessing_SetParameter(videoProcessor, parameter);
    // 销毁format实例
    OH_AVFormat_Destroy(parameter);

  7. 获取Surface。

    //获取输入surface
    OHNativeWindow *inWindow = nullptr;
    ret = OH_VideoProcessing_GetSurface(videoProcessor, &inWindow);

  8. 设置Surface。

    可以通过XComponent等其他方式获取OHNativeWindow实例，具体参见NativeWindows开发指导。

    视频处理引擎的SetSurface的windowOut从XComponent的OnSurfaceCreatedCB回调函数获取，需要对windowOut设置元数据类型、数据格式和颜色空间等参数。

    // 设置元数据类型、数据格式、颜色空间
    uint8_t metadataType = OH_VIDEO_HDR_HLG;
    OH_NativeWindow_SetMetadataValue(windowOut, OH_HDR_METADATA_TYPE, sizeof(uint8_t),
    (uint8_t *)&metadataType);
    OH_NativeBuffer_Format format = NATIVEBUFFER_PIXEL_FMT_YCBCR_P010;
    OH_NativeWindow_NativeWindowHandleOpt(windowOut, SET_FORMAT, format);
    OH_NativeBuffer_ColorSpace colorSpace = OH_COLORSPACE_BT2020_HLG_LIMIT;
    OH_NativeWindow_SetColorSpace(windowOut, colorSpace);
    // 设置输出surface
    VideoProcessing_ErrorCode ret = OH_VideoProcessing_SetSurface(videoProcessor, windowOut);

  9. 调用OH_VideoProcessing_Start()启动动态元数据生成处理。

    // 开始动态元数据生成转换处理
    ret = OH_VideoProcessing_Start(videoProcessor);

  10. 调用OH_VideoProcessing_Stop()停止动态元数据生成处理。

    //停止动态元数据生成处理
    ret = OH_VideoProcessing_Stop(videoProcessor);

  11. 释放处理实例。

    OH_VideoProcessingCallback_Destroy(callback);
    callback = nullptr;
    OH_VideoProcessing_Destroy(videoProcessor);
    videoProcessor = nullptr;

  12. 释放处理资源。

    OH_VideoProcessing_DeinitializeEnvironment();
