矢量图层

场景介绍

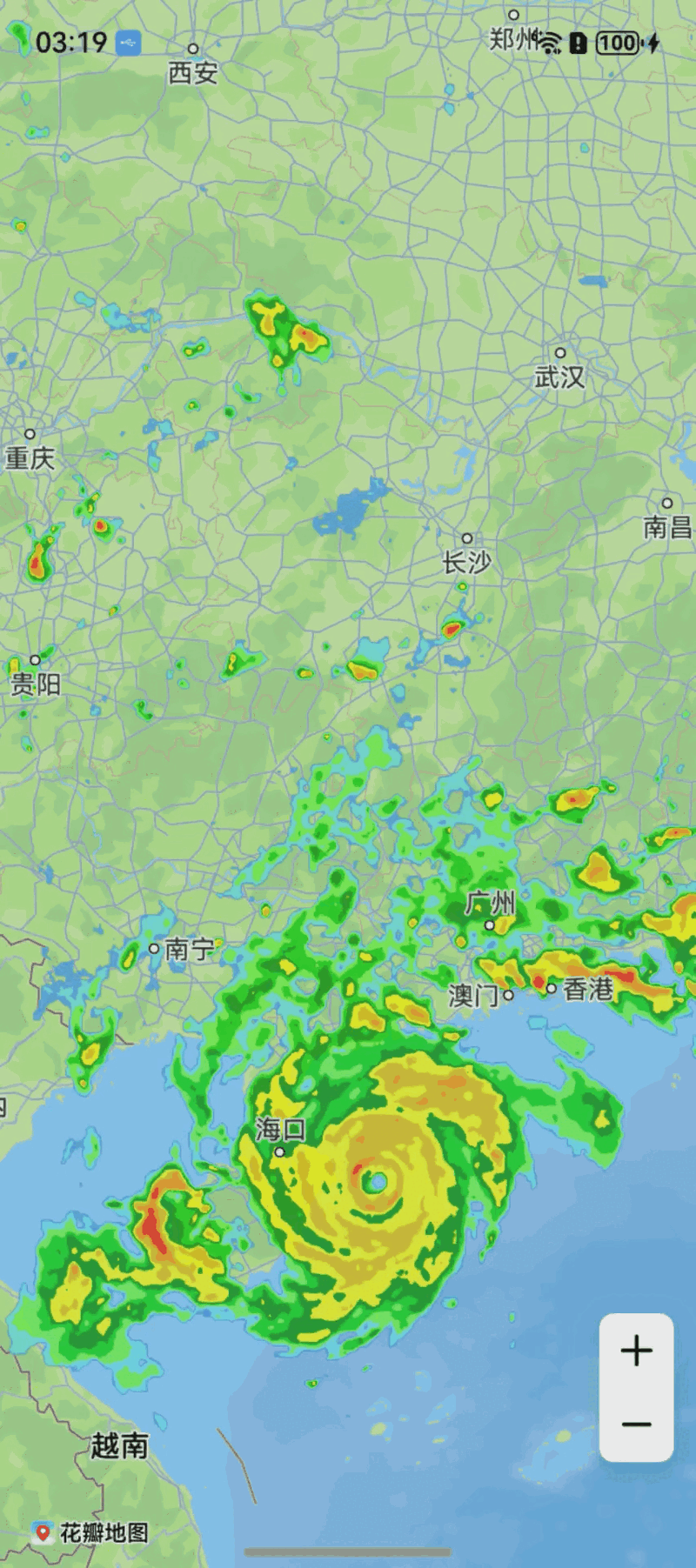

新增矢量图层，用于在基础地图之上叠加矢量数据。通过矢量图层可对基础底层地图添加额外的特性，如：实时展示全球或区域的天气状况等。

6.0.0(20)开始，支持矢量图层功能。

接口说明

矢量图层功能主要由MvtOverlayParams、addMvtOverlay和MvtOverlay提供，更多接口及使用方法请参见接口文档。

接口名	描述
MvtOverlayParams	矢量图层的参数。
addMvtOverlay(params: mapCommon.MvtOverlayParams): MvtOverlay	添加矢量图层。
MvtOverlay	矢量图层管理对象，支持添加和删除图层。

开发步骤

矢量图层的绘制方式提供两种方式：在线下载和本地加载。

在线下载

1. 使用在线下载绘制矢量图层之前，请在应用的module.json5文件中配置访问网络的权限。

   {
     "module" : {
       // ...
       "requestPermissions":[
         {
           // 允许应用使用Internet网络。
           "name": "ohos.permission.INTERNET",
           "usedScene": {
             "when": "always"
           }
         }
       ]
     }
   }

2. 导入相关模块。

   import { mapCommon, map, MapComponent } from '@kit.MapKit';
   import { AsyncCallback } from '@kit.BasicServicesKit';

3. 绘制矢量图层。

   矢量图层支持的数据源类型为通用矢量瓦片格式（PBF/MVT）。MvtOverlayParams类中的layers参数，其中sourceLayer、fillColor/fillOpacity默认值从矢量数据里获取，也可自己设置。

   @Entry
   @Component
   struct MvtOverlayDemo {
     private TAG = 'OHMapSDK_MvtOverlayDemo';
     private mapOption?: mapCommon.MapOptions;
     private mapController?: map.MapComponentController;
     private callback?: AsyncCallback<map.MapComponentController>;
     aboutToAppear(): void {
       this.mapOption = {
         position: {
           target: {
             latitude: 35.899780,
             longitude: 107.766172
           },
           zoom: 6
         },
         scaleControlsEnabled: true
       }
       this.callback = async (err, mapController) => {
         if (!err) {
           this.mapController = mapController;
           let params: mapCommon.MvtOverlayParams = {
             source: {
               // 设置矢量图层的地址,必须是以http或者https开头的URL且包含占位符{x}、{y}和{z}
               tileUrl: 'http://xxx/tiles/{z}/{x}/{y}.pbf',
               minZoom: 2,
               maxZoom: 15
             },
             layers: [{
               id: 'layer-map',
               type: mapCommon.MvtLayerType.FILL,
               // 对应矢量图层数据中图层的name字段
               sourceLayer: 'XX',
               paint: {
                 fillColor: {
                   operator: mapCommon.Operator.GET,
                   args: 'fill'
                 },
                 fillOpacity: {
                   operator: mapCommon.Operator.GET,
                   args: 'fill-opacity'
                 }
               }
             }]
           }
           try {
             this.mapController?.addMvtOverlay(params);
           } catch (e) {
             console.error(this.TAG, `code:${e.code}, message:${e.message}`);
           }
         } else {
           console.error(`Failed to initialize the map, code is：${err.code}, message is ${err.message}`);
         }
       }
     }
     build() {
       Stack() {
         Column() {
           MapComponent({ mapOptions: this.mapOption, mapCallback: this.callback })
             .width('100%')
             .height('100%')
         }.width('100%')
       }.height('100%')
     }
   }

本地加载

1. 导入相关模块。

   import { mapCommon, map, MapComponent } from '@kit.MapKit';
   import { AsyncCallback } from '@kit.BasicServicesKit';

2. 增加本地矢量图层。

   @Entry
   @Component
   struct MvtOverlayDemo {
     private TAG = 'OHMapSDK_MvtOverlayDemo';
     private mapOption?: mapCommon.MapOptions;
     private mapController?: map.MapComponentController;
     private callback?: AsyncCallback<map.MapComponentController>;
     aboutToAppear(): void {
       this.mapOption = {
         position: {
           target: {
             latitude: 35.899780,
             longitude: 107.766172
           },
           zoom: 6
         },
         scaleControlsEnabled: true
       }
       this.callback = async (err, mapController) => {
         if (!err) {
           this.mapController = mapController;
           let params: mapCommon.MvtOverlayParams = {
             source: {
               // 根据矢量坐标获取矢量图层，本地获取矢量图层方式需开发者自行实现tileProvider方法
               tileProvider: this.tileProviderMethod,
               minZoom: 2,
               maxZoom: 15
             },
             layers: [{
               id: 'layer-map',
               type: mapCommon.MvtLayerType.FILL,
               // 对应矢量图层数据中图层的name字段
               sourceLayer: 'XX',
               paint: {
                 fillColor: {
                   operator: mapCommon.Operator.GET,
                   args: 'fill'
                 },
                 fillOpacity: {
                   operator: mapCommon.Operator.GET,
                   args: 'fill-opacity'
                 }
               }
             }]
           }
           try {
             this.mapController?.addMvtOverlay(params);
           } catch (e) {
             console.error(this.TAG, `code:${e.code}, message:${e.message}`);
           }
         } else {
           console.error(`Failed to initialize the map, code is：${err.code}, message is ${err.message}`);
         }
       }
     }

     // 需要开发者自行实现tileProviderMethod方法，负责加载本地项目中的矢量图层资源
     private tileProviderMethod(x: number, y: number, z: number): Promise<ArrayBuffer> {
       return new Promise((resolve, reject) => {});
     }

     build() {
       Stack() {
         Column() {
           MapComponent({ mapOptions: this.mapOption, mapCallback: this.callback })
             .width('100%')
             .height('100%')
         }.width('100%')
       }.height('100%')
     }
   }
