流场图层

场景介绍

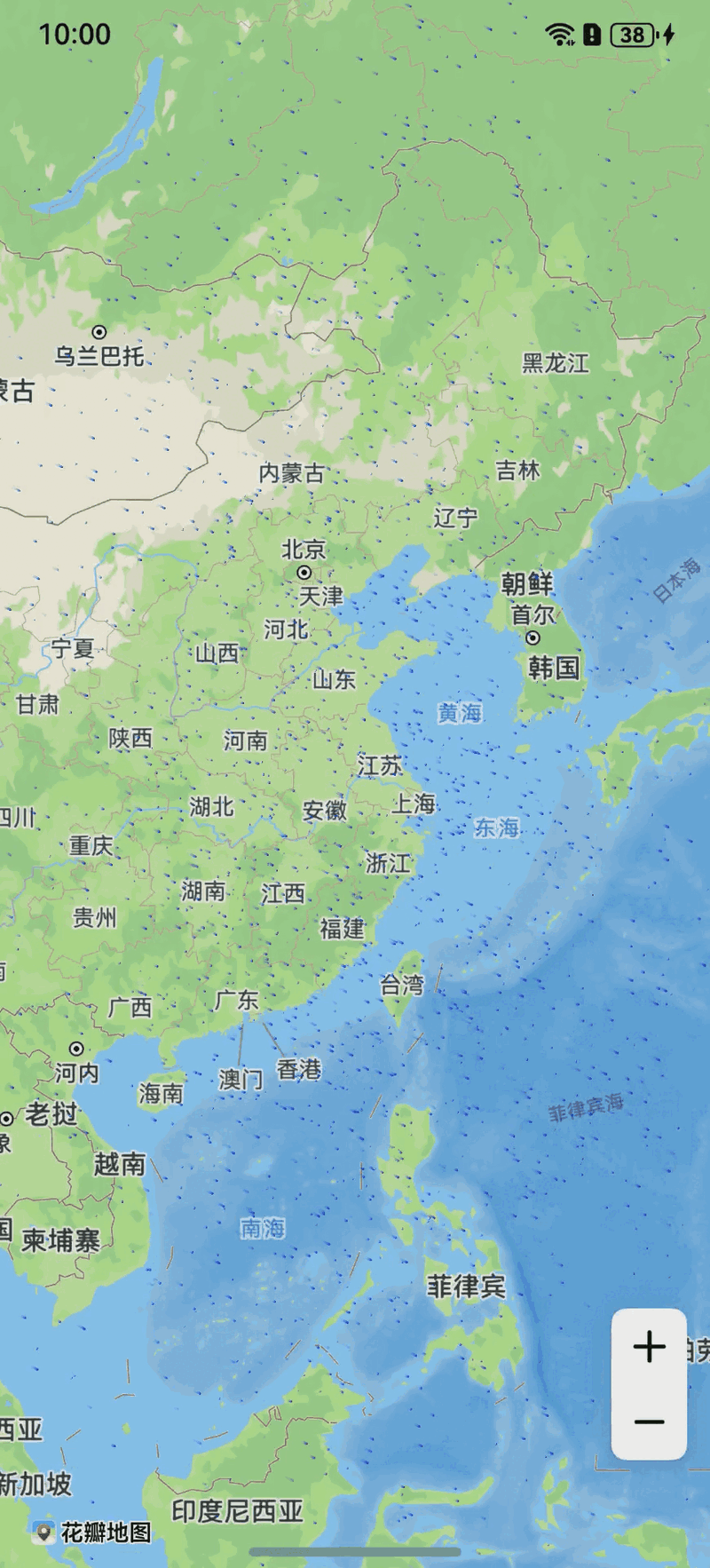

新增流场图层，用于在基础地图之上叠加数据。通常用于实时展示天气风场、洋流等场景。

6.0.0(20)开始，支持流场图层功能。

点击放大

接口说明

流场图层功能主要由FlowFieldOverlayParams、addFlowFieldOverlay和FlowFieldOverlay提供，更多接口及使用方法请参见接口文档。

接口名	描述
FlowFieldOverlayParams	流场覆盖物参数。
addFlowFieldOverlay(params: mapCommon.FlowFieldOverlayParams): Promise<FlowFieldOverlay>	新增流场覆盖物。
FlowFieldOverlay	流场覆盖物管理对象。

开发步骤

添加流场图层

导入相关模块。

import { mapCommon, map, MapComponent } from '@kit.MapKit';
import { AsyncCallback } from '@kit.BasicServicesKit';

绘制流场图层。

@Entry
@Component
struct MapFlowFieldOverlayDemo {
  private TAG = "OHMapSDK_MapFlowFieldOverlayDemo";
  private mapOption?: mapCommon.MapOptions;
  private mapController?: map.MapComponentController;
  private callback?: AsyncCallback<map.MapComponentController>;
  private fieldOverlay?: map.FlowFieldOverlay;

  aboutToAppear(): void {
    this.mapOption = {
      position: {
        target: {
          latitude: 31.984410259206815,
          longitude: 118.76625379397866
        },
        zoom: 4
      },
      scaleControlsEnabled: true
    }

    this.callback = async (err, mapController) => {
      if (!err) {
        this.mapController = mapController;
        let params: mapCommon.FlowFieldOverlayParams = {
          // data为GRIB2规范的json数据，需开发者自行传输，可参考流场数据格式
          data:
          `[{
            "header": {
              "parameterUnit": "m.s-1",
              "parameterNumber": 2,
              "dx": 10,
              "dy": 20,
              "parameterNumberName": "U-component-wind",
              "la2": -90,
              "la1": 90,
              "parameterCategory": 2,
              "lo1": 0,
              "lo2": 359.75,
              "ny": 4,
              "nx": 4,
              "numberPoints": 16
            },
            "data": [2, 2, 2, 2, 2, 2, 2, 2, -10, -10, -1, -1, -1, -1, -3, 2]
          }, {
            "header": {
              "parameterUnit": "m.s-1",
              "parameterNumber": 3,
              "dx": 4,
              "dy": 4,
              "parameterNumberName": "U-component-wind",
              "la2": -90,
              "la1": 90,
              "parameterCategory": 2,
              "lo1": 0,
              "lo2": 359.75,
              "ny": 4,
              "nx": 4,
              "numberPoints": 16
            },
            "data": [1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, -1, -1, -2, -3, -1]
          }]`,
          style: {
            count: 10000,
            color: 0xff0000ff,
            maxSpeed: 100,
            speedFactor: 1
          }
        };

        try {
          // 添加流场图层
          this.fieldOverlay = await this.mapController?.addFlowFieldOverlay(params);
        } catch (e) {
          console.error(this.TAG, `code:${e.code}, message:${e.message}`);
        }
      } else {
        console.error(`Failed to initialize the map, code is：${err.code}, message is ${err.message}`);
      }
    }
  }

  build() {
    Stack() {
      Column() {
        MapComponent({ mapOptions: this.mapOption, mapCallback: this.callback })
          .width('100%')
          .height('100%');
      }.width('100%')
    }.height('100%')
  }
}

流场数据格式参考

FlowFieldOverlayParams类的data参数格式为GRIB2规范的json数据。GRIB2是一种由世界气象组织（WMO）定义的二进制数据格式，主要用于存储和传输气象和气候数据。

[
  // header表示数据的整体信息，data表示横向速度
  {"header":{},"data":[]},
  // header表示数据的整体信息，data表示纵向速度
  {"header":{},"data":[]}
]

下面是风场数据的示例：

[{
  "header": {
    "parameterUnit": "m.s-1",   // 风速单位
    "parameterNumber": 2,       // 风速方向，2为U方向（横向），3为V方向（纵向）
    "dx": 10,                   // 横向步长，即每个格子占用的经度值，类型为整数
    "dy": 20,                   // 纵向步长，即每个格子占用的纬度值，类型为整数
    "parameterNumberName": "U-component-wind",   // 风速方向名称，U方向
    "la2": -90,                 // 纬度范围，la2需要小于la1
    "la1": 90,                  // 纬度范围，la2需要小于la1
    "parameterCategory": 2,     // 数据类别
    "lo1": 0,                   // 经度范围，lo1需要小于lo2
    "lo2": 359.75,              // 经度范围，lo1需要小于lo2
    "nx": 4,                    // 横向格子数量，类型为整数
    "ny": 4,                    // 纵向格子数量，类型为整数
    "numberPoints": 16          // 表示风速的点数量，即单个data中的数据量
  },
  // 横向速度，数据量需等于numberPoints
  "data": [2, 2, 2, 2, 2, 2, 2, 2, -10, -10, -1, -1, -1, -1, -3, 2]
}, {
  "header": {
    "parameterUnit": "m.s-1",   // 风速单位
    "parameterNumber": 3,       // 风速方向，2为U方向（横向），3为V方向（纵向）
    "dx": 4,                    // 横向步长，即每个格子占用的经度值，类型为整数
    "dy": 4,                    // 纵向步长，即每个格子占用的纬度值，类型为整数
    "parameterNumberName": "V-component-wind",   // 风速方向名称，V方向
    "la2": -90,                 // 纬度范围，la2需要小于la1
    "la1": 90,                  // 纬度范围，la2需要小于la1
    "parameterCategory": 2,     // 数据类别
    "lo1": 0,                   // 经度范围，lo1需要小于lo2
    "lo2": 359.75,              // 经度范围，lo1需要小于lo2
    "nx": 4,                    // 横向格子数量，类型为整数
    "ny": 4,                    // 纵向格子数量，类型为整数
    "numberPoints": 16          // 表示风速的点数量，即单个data中的数据量
  },
  // 横向速度，数据量需等于numberPoints
  "data": [1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, -1, -1, -2, -3, -1]
}]
