图片动态元数据生成

调用者可以调用本模块提供的C API接口，实现HDR图片动态元数据生成。

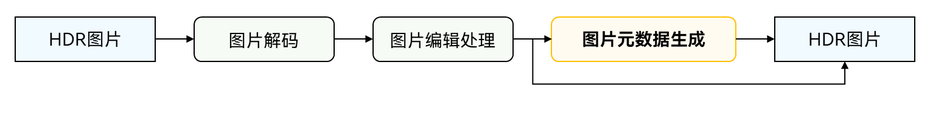

该能力常用于图片编辑中，如下图所示：

规格说明​

支持的数据输入格式：

输入ColorSpaceName输入HdrMetadataType输入PIXEL_FORMAT
BT2020_PQ_LIMIT / BT2020_PQHDR_METADATA_TYPE_ALTERNATEPIXEL_FORMAT_YCBCR_P010 / PIXEL_FORMAT_YCRCB_P010 / PIXEL_FORMAT_RGBA_1010102
BT2020_HLG_LIMIT / BT2020_HLGHDR_METADATA_TYPE_ALTERNATEPIXEL_FORMAT_YCBCR_P010 / PIXEL_FORMAT_YCRCB_P010 / PIXEL_FORMAT_RGBA_1010102
BT2020_PQ_LIMIT / BT2020_PQHDR_METADATA_TYPE_BASEPIXEL_FORMAT_YCBCR_P010 / PIXEL_FORMAT_YCRCB_P010 / PIXEL_FORMAT_RGBA_1010102
BT2020_HLG_LIMIT / BT2020_HLGHDR_METADATA_TYPE_BASEPIXEL_FORMAT_YCBCR_P010 / PIXEL_FORMAT_YCRCB_P010 / PIXEL_FORMAT_RGBA_1010102
BT2020_PQ_LIMIT / BT2020_PQHDR_METADATA_TYPE_NONEPIXEL_FORMAT_YCBCR_P010 / PIXEL_FORMAT_YCRCB_P010 / PIXEL_FORMAT_RGBA_1010102
BT2020_HLG_LIMIT / BT2020_HLGHDR_METADATA_TYPE_NONEPIXEL_FORMAT_YCBCR_P010 / PIXEL_FORMAT_YCRCB_P010 / PIXEL_FORMAT_RGBA_1010102

分辨率规格：

最小分辨率（单位：像素）最大分辨率（单位：像素）
32*328880*8880

内存规格：

处理的PixelMap对象需为DMA内存。

开发指导​

具体实现可参考示例工程。

在 CMake 脚本中链接动态库​

add_library(entry SHARED napi_init.cpp ImageProcessing/ImageProcessing.cpp)
target_link_libraries(entry PUBLIC ${BASE_LIBRARY})

ArkTS侧调用的开发步骤​

  1. 通过解码器获取10 bit的PixelMap。

    const photoSelectOptions = new photoAccessHelper.PhotoSelectOptions();
    photoSelectOptions.MIMEType = photoAccessHelper.PhotoViewMIMETypes.IMAGE_TYPE;
    photoSelectOptions.maxSelectNumber = 1;
    const photoViewPicker = new photoAccessHelper.PhotoViewPicker();
    photoViewPicker.select(photoSelectOptions)
      .then((photoSelectResult: photoAccessHelper.PhotoSelectResult) => {
        let fd = fileIo.openSync(photoSelectResult.photoUris[0], fileIo.OpenMode.READ_ONLY);
        const imageSource = image.createImageSource(fd.fd);
        let option: image.DecodingOptions = {};
        option.index = 0;
        option.desiredDynamicRange = image.DecodingDynamicRange.AUTO;
        this.pixelMapSrc = imageSource.createPixelMapSync(option);
        this.getColorSpace();
        this.hasPhoto = true;
      })

  2. 配置色彩框架和元数据信息。

    let colorSpaceBT2020_HLG : colorSpaceManager.ColorSpaceManager = colorSpaceManager.create(colorSpaceManager.ColorSpace.BT2020_HLG);
    hdrpixelMap.setColorSpace(colorSpaceBT2020_HLG);
    hdrpixelMap.setMetadata(image.HdrMetadataKey.HDR_METADATA_TYPE, image.HdrMetadataType.ALTERNATE);

Native侧调用的开发步骤​

  1. 添加头文件。

    #include <multimedia/image_framework/image_mdk_common.h>
    #include <multimedia/image_framework/image_pixel_map_mdk.h>
    #include <multimedia/image_framework/image/pixelmap_native.h>
    #include <multimedia/video_processing_engine/image_processing.h>
    #include <multimedia/video_processing_engine/image_processing_types.h>
    #include <native_color_space_manager/native_color_space_manager.h>

  2. （可选）初始化环境。

    一般在进程内第一次使用时调用，可提前完成部分耗时操作。

    ImageProcessing_ErrorCode ret =  OH_ImageProcessing_InitializeEnvironment();

  3. （可选）查询能力支持。建议在使用对应能力前调用。

    //输入格式
    ImageProcessing_ColorSpaceInfo SRC_INFO;
    SRC_INFO.colorSpace = BT2020_HLG;
    SRC_INFO.metadataType = HDR_METADATA_TYPE_ALTERNATE;
    SRC_INFO.pixelFormat = PIXEL_FORMAT_RGBA_1010102;
    //能力查询
    bool flag = OH_ImageProcessing_IsMetadataGenerationSupported(&SRC_INFO);

  4. 将ArkTS中的PixelMap转换为C++的PixelMap。

    OH_PixelmapNative* hdr = nullptr;
    OH_PixelmapNative_ConvertPixelmapNativeFromNapi(env, argValue[0], &hdr);

  5. 创建图片元数据生成模块。

  6. 应用可以通过图片处理引擎模块类型来创建图片元数据生成模块。示例中的变量说明如下：

    instance：图片处理模块实例。

    IMAGE_PROCESSING_TYPE_METADATA_GENERATION：图片元数据生成类型。

    预期返回值：IMAGE_PROCESSING_SUCCESS

    OH_ImageProcessing* instance = nullptr;
    ret = OH_ImageProcessing_Create(&instance, IMAGE_PROCESSING_TYPE_METADATA_GENERATION);

  7. 执行算法。

    ret = OH_ImageProcessing_GenerateMetadata(instance, hdr);

  8. 释放实例资源。

    ret = OH_ImageProcessing_Destroy(instance);
    instance = nullptr;

  9. 释放初始化环境资源。

    ret = OH_ImageProcessing_DeinitializeEnvironment();

完整示例代码​

ArkTS示例代码：

C++相关示例代码：
