加载丢帧：ArkWeb分析

应用开发过程中，会通过在APP中嵌入WebView以提高开发效率，可能面临ArkWeb加载和丢帧等问题。DevEco Profiler提供ArkWeb分析模板，可以结合ArkWeb执行流程的关键trace点来定位问题发生的阶段。如果问题发生在渲染阶段，可以结合H:RosenWeb数据，线程运行状态以及帧渲染流程打点数据，进一步分析丢帧问题。

ArkWeb加载问题分析​

  1. 创建ArkWeb模板，完成一次录制，录制期间触发Web相关场景。

  2. 定界Web问题发生的阶段，分析Web加载问题。

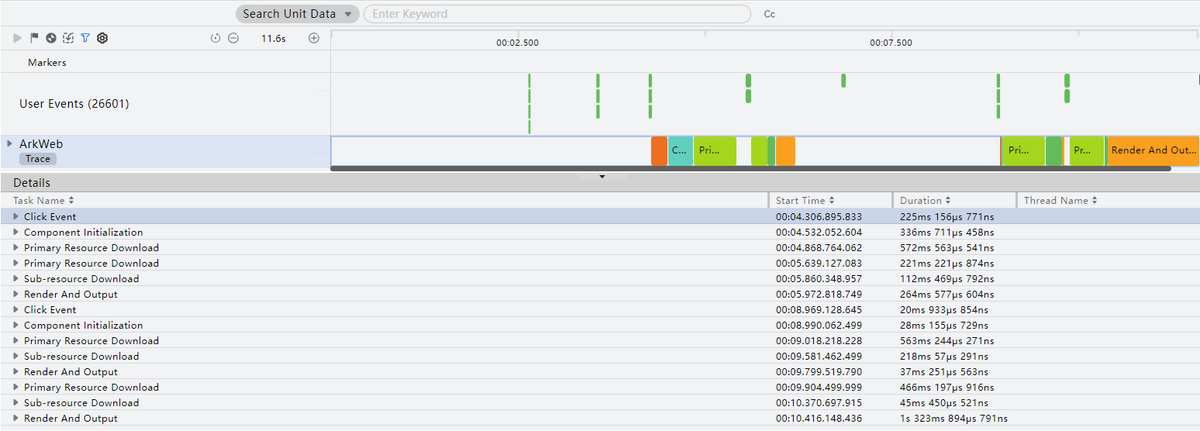

    根据Web页面加载过程中的关键trace点，划分了五个阶段，分别是：点击事件（Click Event）， 组件初始化（Component Initialization），主资源下载（Primary Resource Download），子资源下载（Sub-resource Download），渲染输出（Render And Output）。

  3. 详情区可以跳转关键trace所在泳道，进一步分析加载问题。

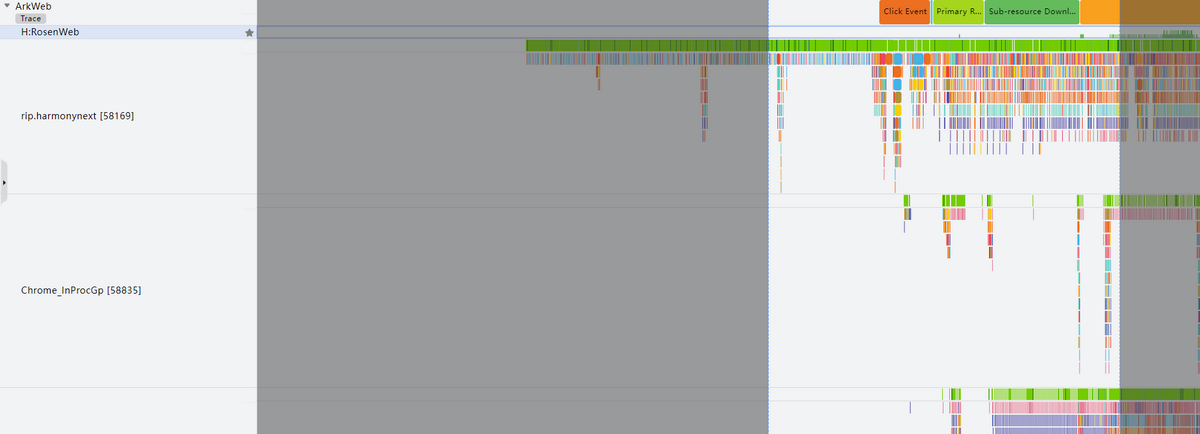

    框选可以查看泳道的耗时阶段划分的关键trace点，并可以根据trace信息，关联到所在线程信息。

ArkWeb丢帧问题分析​

  1. ArkWeb子泳道聚合了Web相关线程的trace信息，通过分析Web渲染过程的关键函数的trace点，可以分析出每一帧的执行流程。聚合的Web线程信息如下：

    • H:RosenWeb：用于记录准备提交给Render Service进行统一渲染的数据量。
    • Compositor：合成线程，负责图层CPU指令合成，承载动态效果。
    • CompositorGpuTh：用于从GPU获取渲染结果和将合成的buffer送至图形子系统执行渲染。
    • Chrome_InProcGpu：光栅化。
    • VsyncGenerator：图形侧vsync信号，用于定时生成vsync信号，通知渲染线程或动画线程准备下一帧的渲染。
    • VSync-webview：用于接收图形侧发送的vsync信号，并根据信号触发WebView页面的渲染或重绘。
    • VizCompositorTh：绘制信号监听线程，向图形请求Web本身的vsync信号，触发系统Web相关绘制或执行。
    • Web应用Render线程：以 :render 结尾的线程，主要用于图形渲染任务，包括html、css解析，进行分层布局绘制。

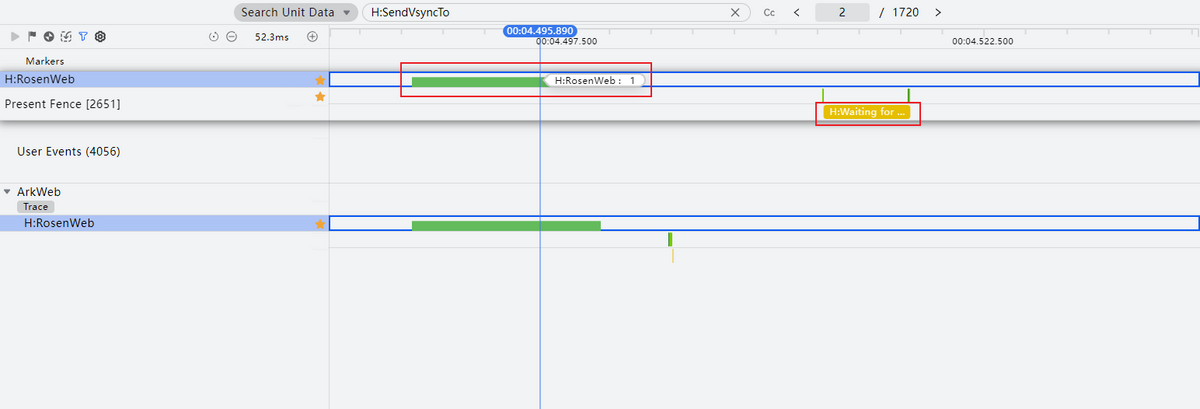

  2. 一般结合H:RosenWeb泳道和Present Fence泳道来分析是否存在丢帧。H:RosenWeb上标识有待提交给渲染服务的数据量。正常情况下，每个数据量都会提交给硬件进行上屏，即Present Fence泳道上的H:Waiting for Present Fence trace点。如果某个数据量在Present Fence泳道上没有该trace点，那么很可能是存在丢帧问题。

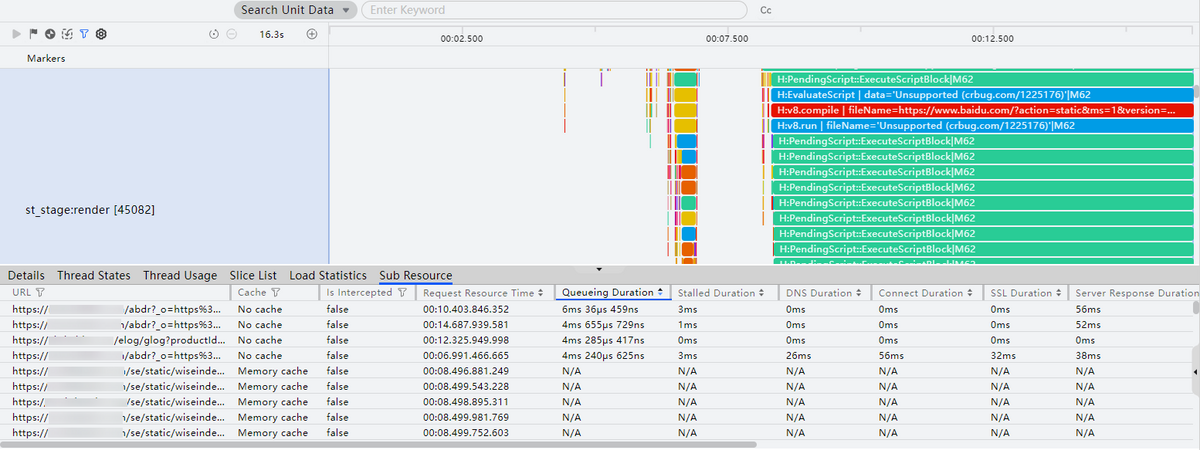

  3. 在 ArkWeb 的子泳道中，Web应用Render线程提供了分析子资源加载各阶段具体耗时的能力。切换到 "Sub Resource" 页签，可查看详细信息。

    包括统一资源定位符、缓存类型、是否为本地资源替换、请求资源时间（ns）、队列时间（ns）、停滞时间（ms）、dns解析时间（ms）、连接耗时（ms）、ssl连接时间（ms）、服务器响应耗时（ms）、下载耗时（ms）、传输时间（ms）、请求方法、状态码、编码前资源大小、编码后资源大小以及HTTP版本。

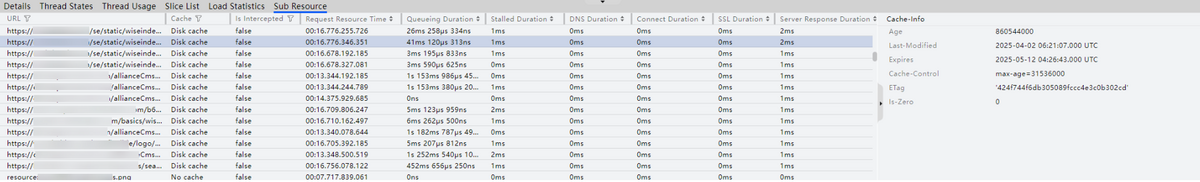

  4. 点选某一行，可以查看该URL对应的缓存信息。包括缓存存在时长、最后修改时刻、过期时刻、缓存指令、资源的唯一标识符以及资源是否过期。
