布局分析

开发者可以使用ArkUI Inspector，在DevEco Studio上查看应用在真机上的UI显示效果，并通过查看多次操作后的界面状态，快速分析定位UI界面存在的问题。

ArkUI Inspector支持的功能包括：

使用场景​

针对界面较复杂的应用：

  • 通过组件树查看组件的父子关系，检查是否存在冗余组件。
  • 针对应用在真机或模拟器上运行出现UI界面显示异常，尤其经过多次界面复杂操作后产生的界面错误以及后台逻辑错误，进行问题分析定位。

使用约束​

  • 仅运行在前台的应用支持通过Inspector查看。
  • 已通过USB或WLAN连接设备。
  • 仅支持Stage工程。
  • 仅支持全屏应用或者焦点在前台的窗口。
  • 不支持应用市场上架的商用签名应用。

操作步骤​

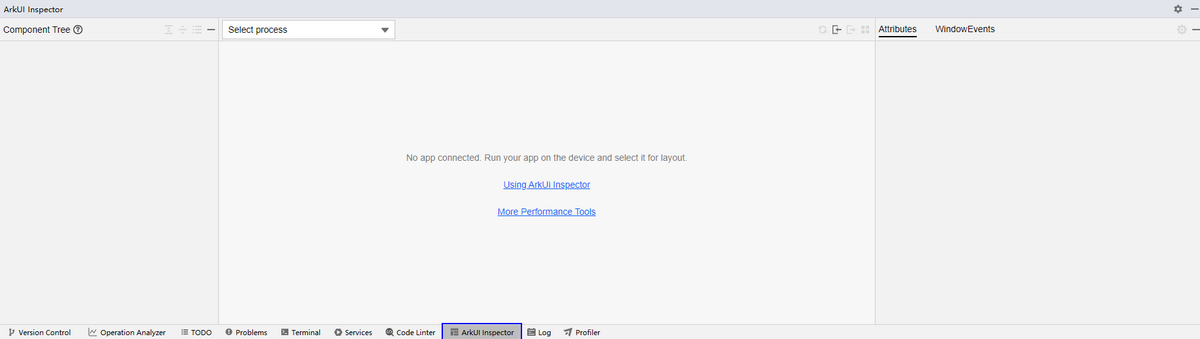

  1. 在DevEco Studio下方点击ArkUI Inspector，打开ArkUI Inspector。

  2. 点击RUN或者DEBUG按钮，将应用推送安装到设备上，在设备的应用列表中选择当前显示在前台的UI进程。

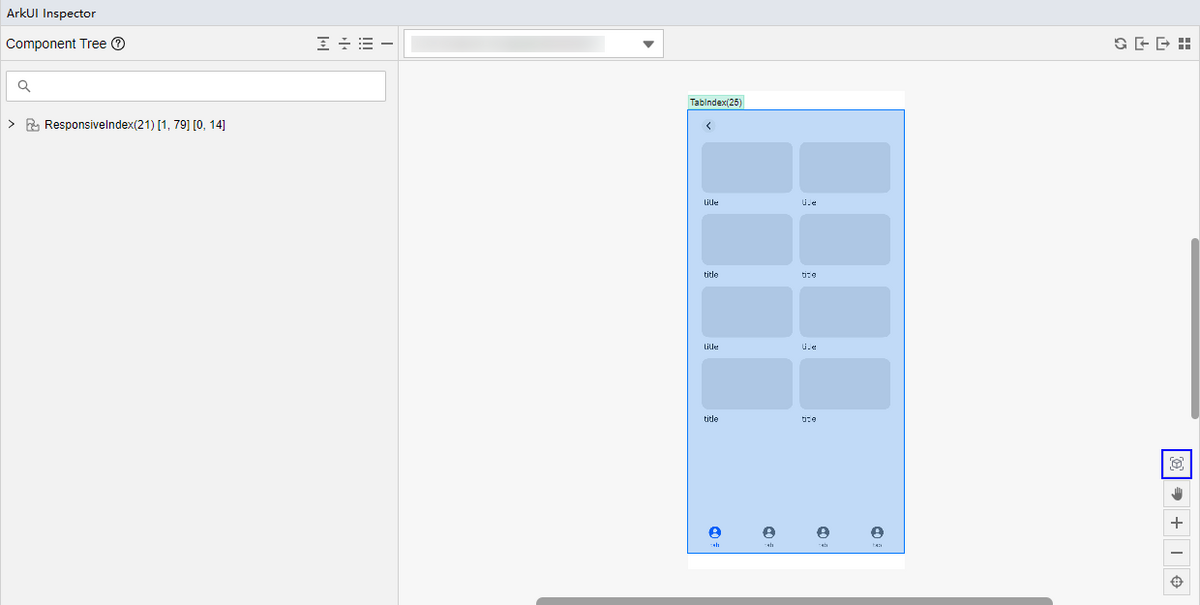

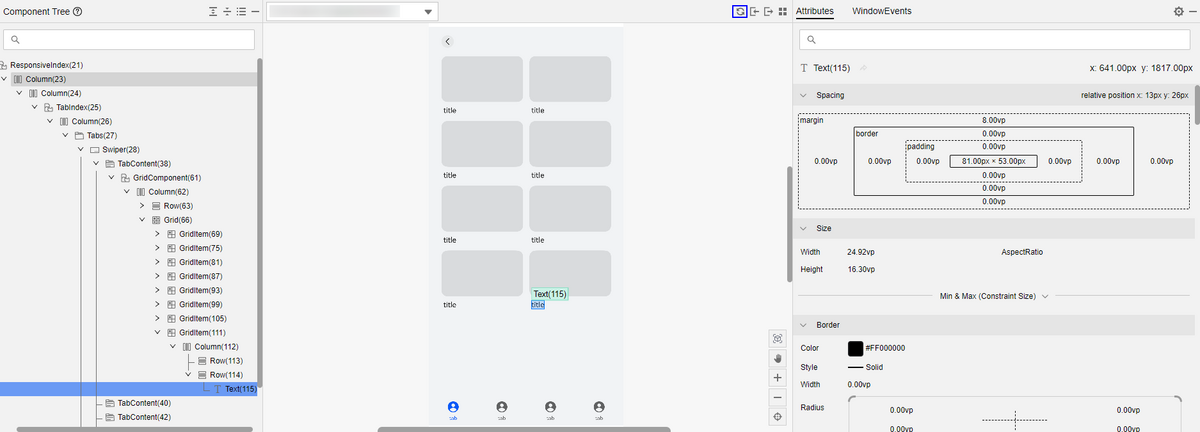

  3. ArkUI Inspector左侧为当前的组件树结构，中间栏显示当前设备的UI界面，右侧在选中组件的情况下为当前组件的属性信息。可以在左侧组件树上或在中间UI界面点击选择组件。当设备上UI发生变化时，可点击中间栏右上角按钮同步设备上的UI效果。

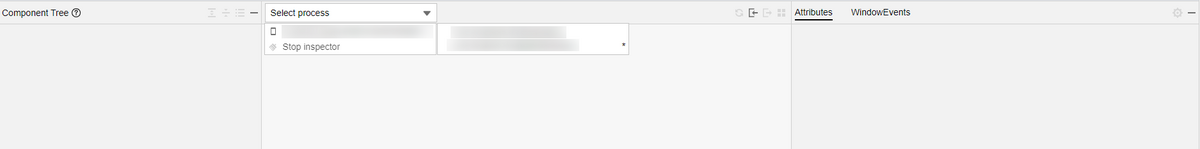

  4. 在设备框，点击设备列表的最后一项Stop inspector，可断开与设备的连接。

显示组件信息​

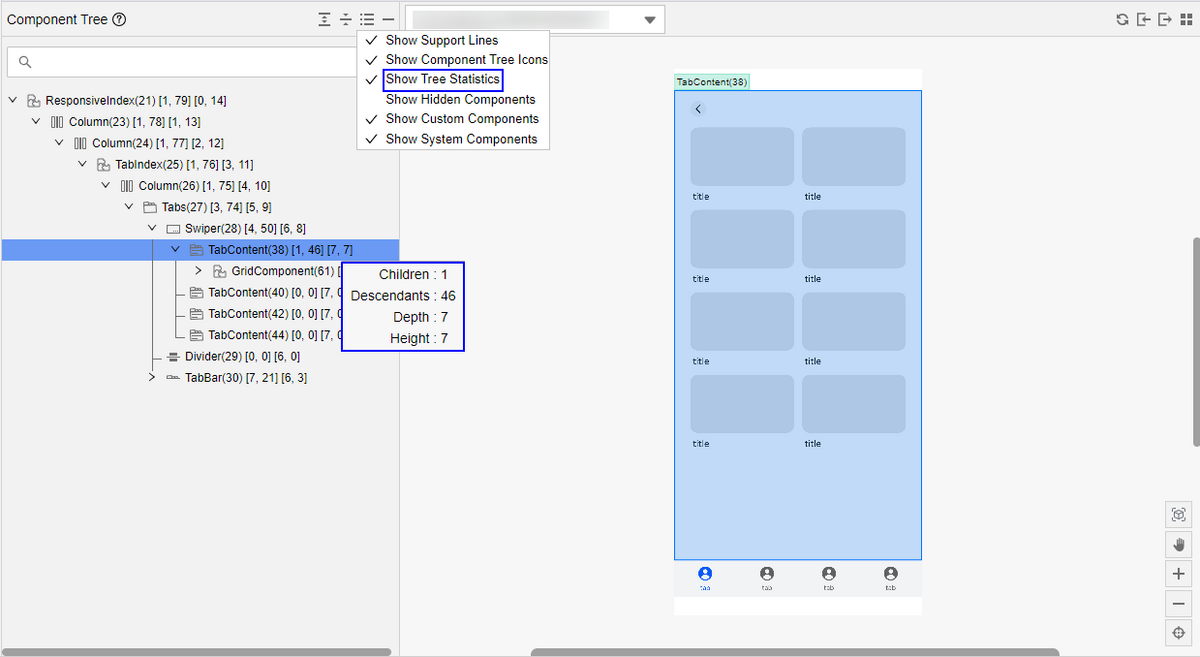

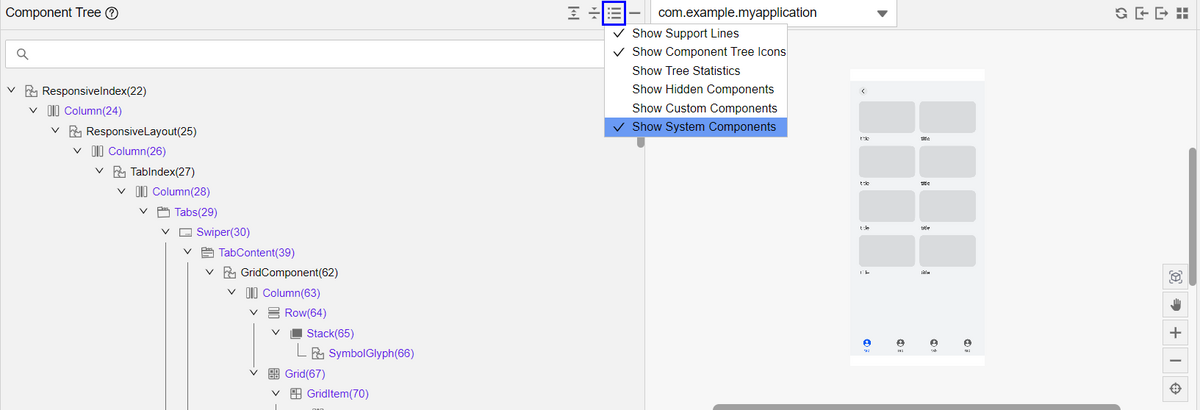

  • 点击，勾选Show Tree Statistics，可显示组件树组件信息。

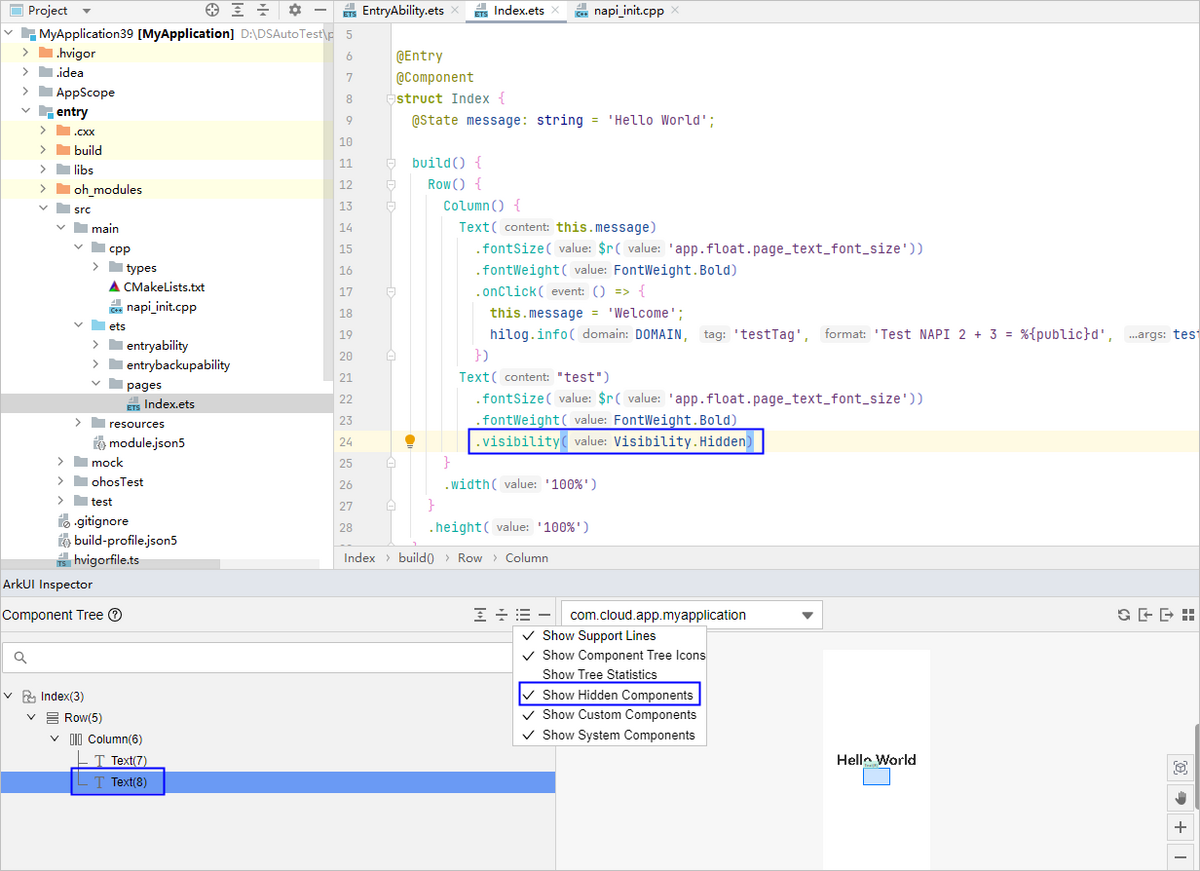

  • 点击，勾选Show Hidden Components，可显示隐藏的组件。

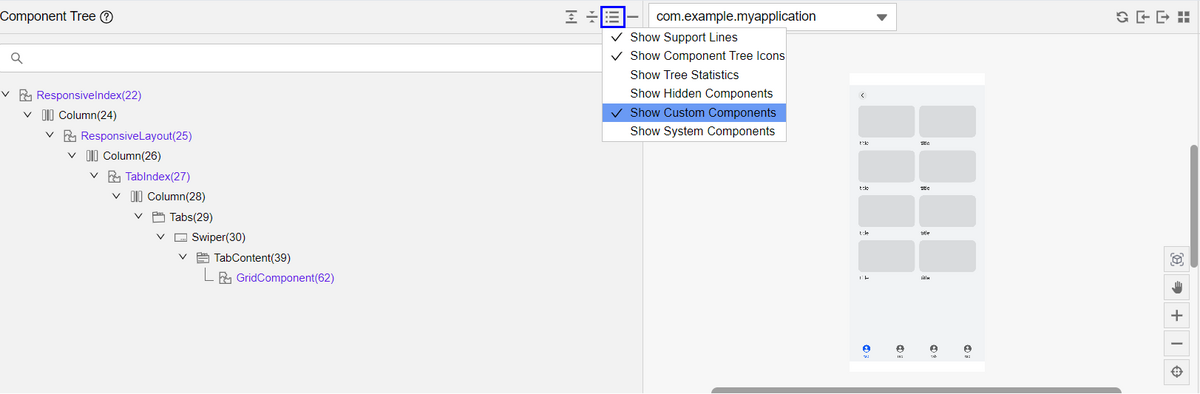

  • 点击，勾选Show Custom Components，可过滤自定义组件。

  • 点击，勾选Show System Components，可过滤系统组件。

导入/导出UI界面快照​

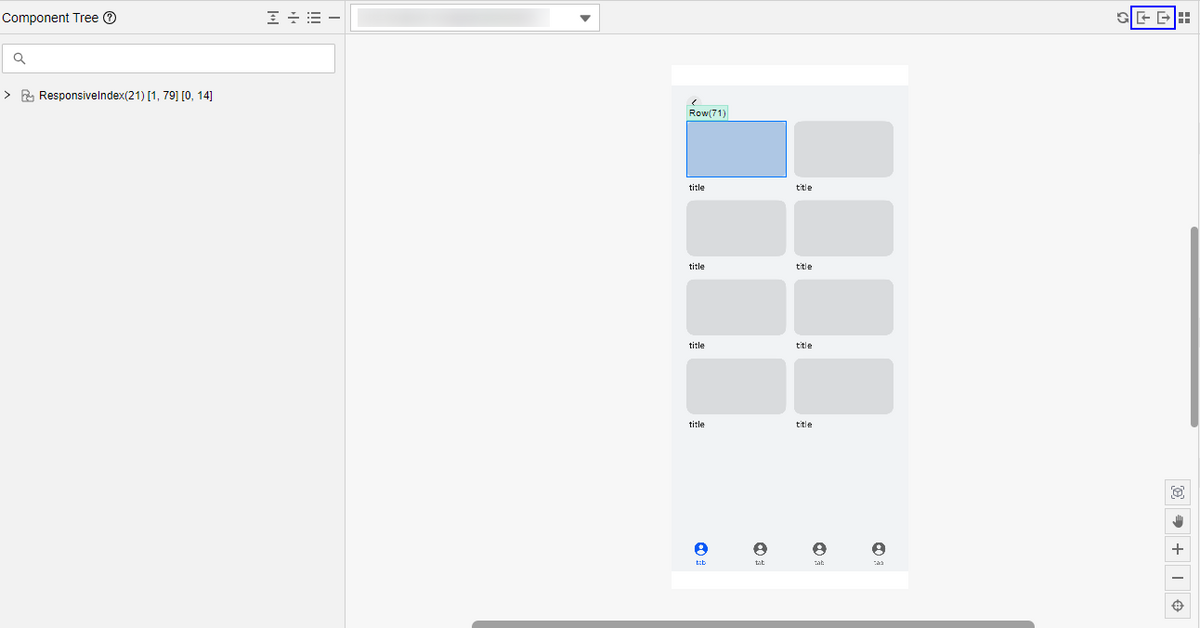

ArkUI Inspector支持导出及导入应用UI界面快照，脱离设备查看应用UI界面显示效果。

  • 在中间栏点击可以导入本地的应用UI界面快照。导入成功后将在DevEco Studio中打开该快照。
  • 在中间栏点击可以将应用UI界面快照导出到本地。导出成功后将默认在DevEco Studio中打开该快照。

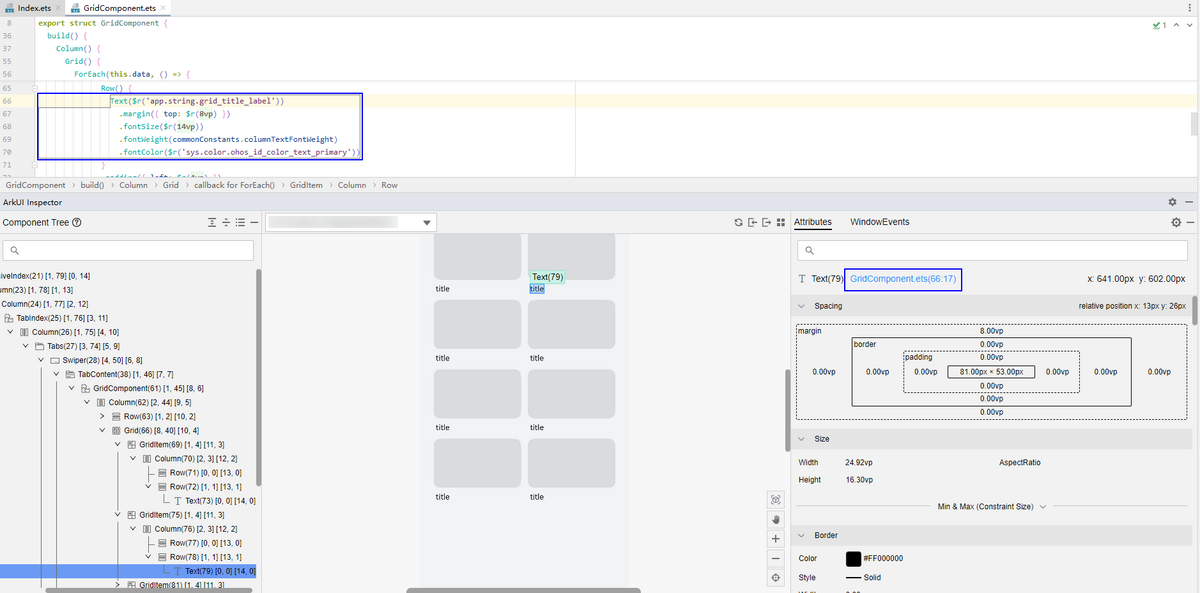

UI组件源码跳转​

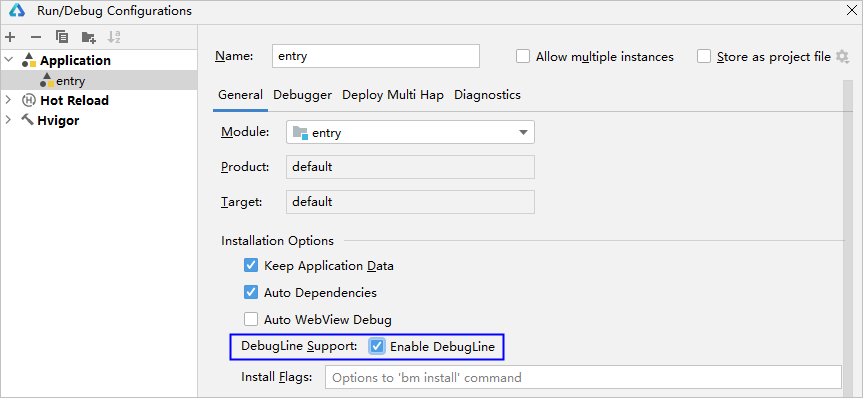

  1. 单击Run > Edit Configurations，勾选“Enable DebugLine”，点击OK保存后，重新运行工程，表示开启源码跳转功能。

  2. 在ArkUI Inspector中，选中要进行源码跳转的UI组件，点击右侧的源码跳转，即可跳转到UI组件源码位置。

显示布局边框​

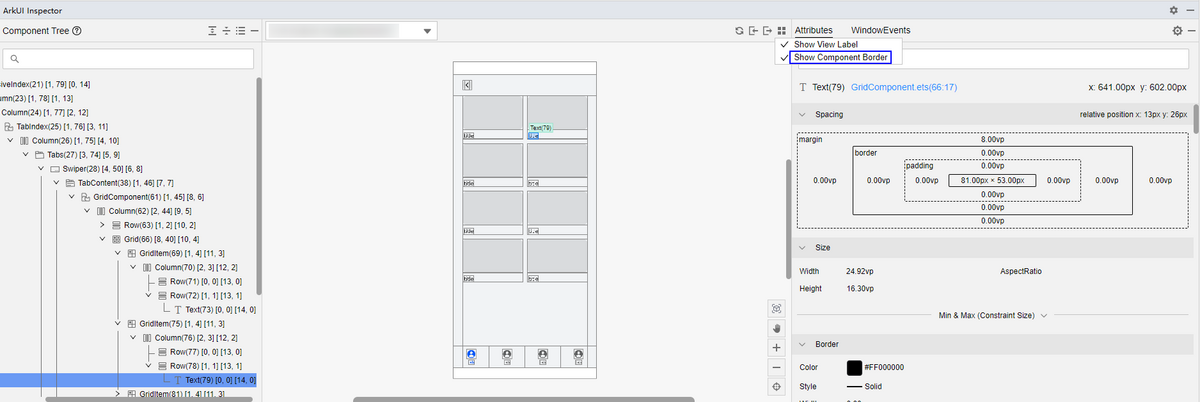

在UI显示设置上，勾选“Show Component Border”，可显示当前页面所有组件的布局信息。

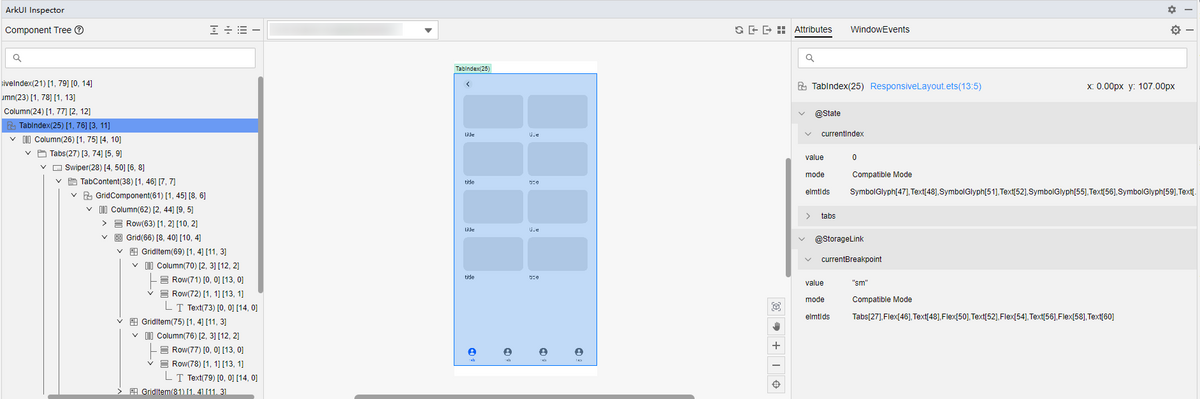

查看UI组件的状态变量​

点击自定义组件，可以查看自定义组件的状态变量，以及状态变量影响的下一层组件。

查看窗口交互事件​

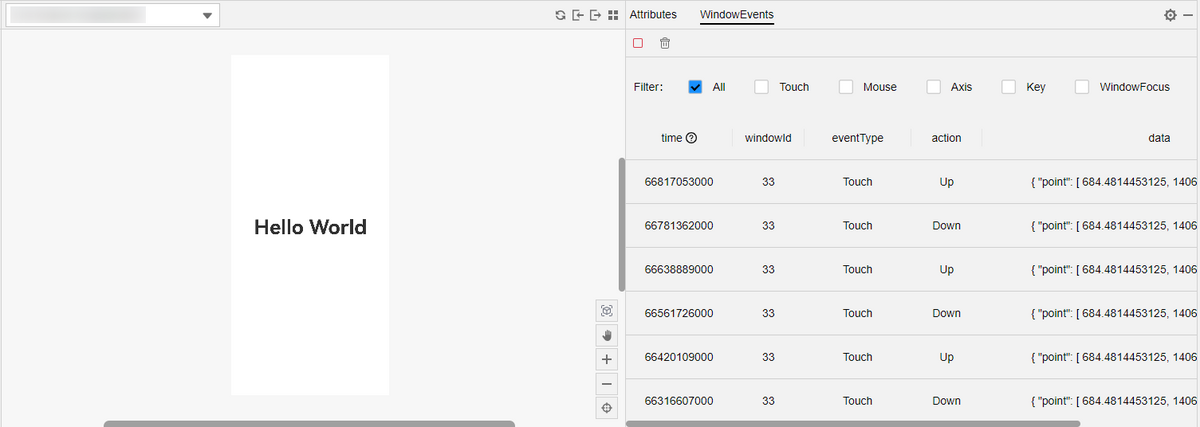

从DevEco Studio 6.1.0 Beta1版本开始，支持查看窗口交互事件，包括触屏、鼠标、按键、滚轮、窗口焦点变化事件，帮助开发者定位窗口发生失焦、获焦、重绘等问题。

选择WindowEvents页签，点击Start按钮，开始上报事件消息，包括事件时间戳、窗口ID、事件类型、坐标等，支持按事件类型过滤。点击Stop按钮，即可停止上报事件。

3D展开应用​

ArkUI Inspector支持将应用按照组件粒度进行3D展开，即UI界面能够在Z轴展开，方便查看组件之间的嵌套、遮挡关系。

该功能从DevEco Studio 6.0.0 Beta1版本开始支持，同时设备系统版本需要升级到API 20。

使用场景​

  • 点击图层可以精准选中和查看被遮挡的组件，可用于定位组件是否被遮挡等问题。
  • 3D视图展示的图层均是组件树上参与渲染的组件，可帮助开发者判断组件是否需要进行渲染，例如过长的列表、不可见区域是否需要渲染，帮助开发者优化渲染性能。
  • 对于页面复杂、小组件较多的场景，在组件树或者2D视图中难以选中，通过3D视图增加图层之间的距离，能够有效地突出小组件，使其更易于选中。

进入3D视图​

点击3D View按钮，进入3D视图。首次进入3D视图会加载3D数据，请等待数据加载完成。

基础操作​

  • 旋转视图：按住鼠标左键移动。
  • 平移视图：按住鼠标右键移动。
  • 放大/缩小视图：滚动鼠标滚轮。

隐藏前方图层​

选中图层后，图层会显示蓝色边框，点击Hide Views in Front按钮，能够隐藏当前选中图层前方（朝向用户）的所有图层，避免不必要图层的干扰。

隐藏后方图层​

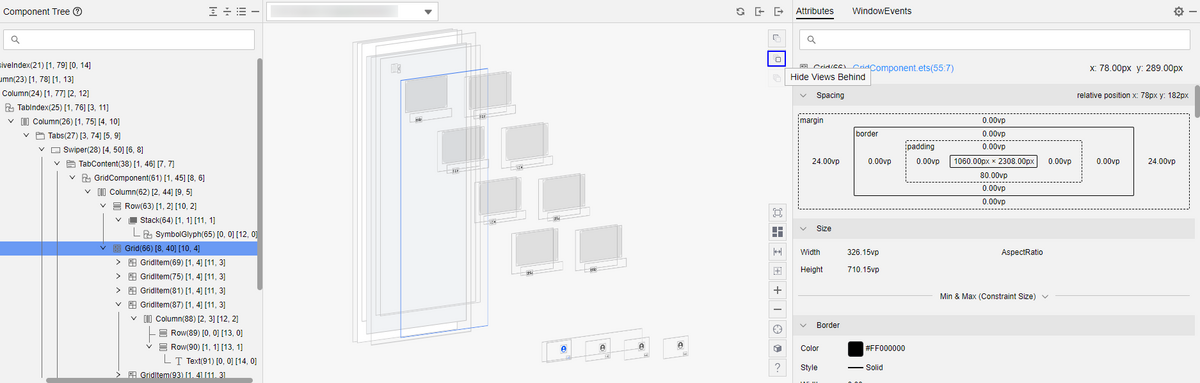

和隐藏前方图层类似，选中图层后，点击Hide Views Behind按钮，能够隐藏当前选中图层后方的所有图层。

恢复隐藏图层​

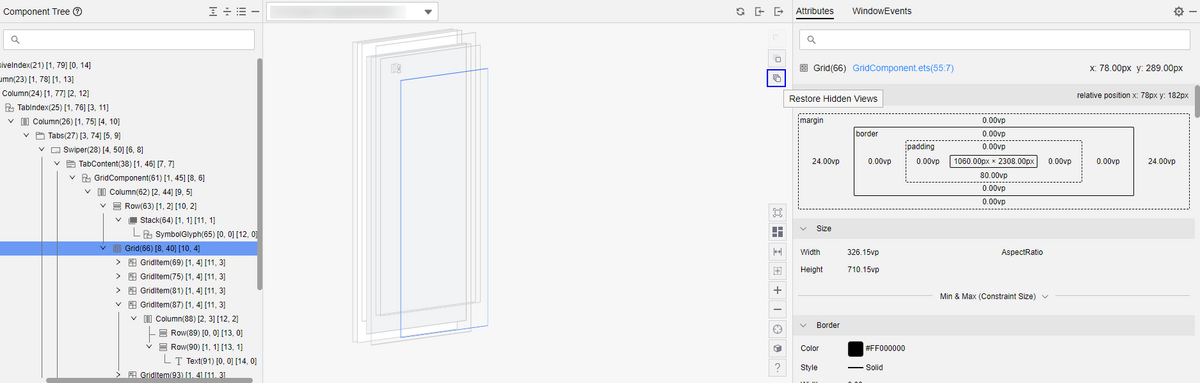

点击Restore Hidden Views按钮，能够恢复所有隐藏的前方图层和后方图层。

切换图层排列顺序​

图层有两种排列顺序，id顺序和层级顺序。

  • id顺序：默认顺序，即渲染的顺序，也是组件真实显示的顺序，图层的遮挡关系和实际应用一致，每个图层显示在一个Z轴平面上，但如果图层数量较多，会导致Z轴过长，操作不方便。
  • 层级顺序：组件树上同一层级的组件，在3D视图中会显示在相同Z轴平面上，能够有效减少3D视图下Z轴长度。

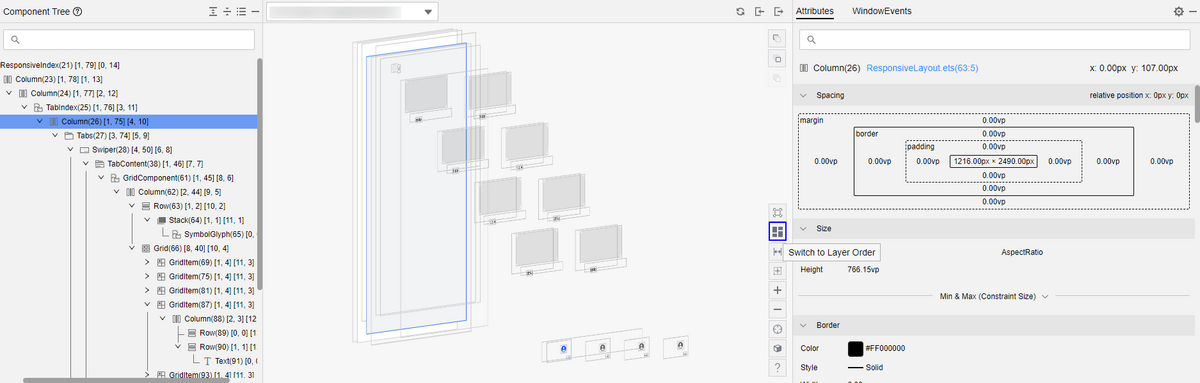

切换方式：点击Switch to Layer Order/Switch to Id Order按钮，可以将图层的排列顺序分别切换至层级顺序/id顺序。

调节图层间距​

鼠标悬浮在Adjust the Gap of Layers按钮上，出现一个拖动条，拖动后可调节图层间的距离，范围是0~100px。

显示/隐藏图层边框​

DevEco Studio默认给图层加了边框，此边框并非应用自身边框，便于查看透明图层。点击Hide Border按钮或Show Border可以隐藏或显示图层边框。

放大/缩小视图​

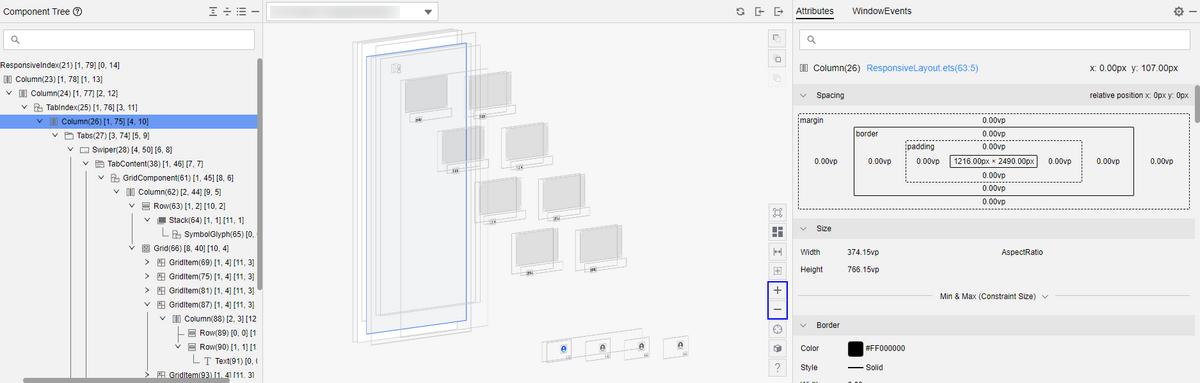

点击Zoom In按钮或Zoom Out按钮，能够放大或缩小3D视图。

自适应窗口​

点击Zoom to Fit Screen按钮，能够自动根据窗口大小，调整3D图层的缩放比例，并使3D视图回到区域中间。

切换正面/侧面视图​

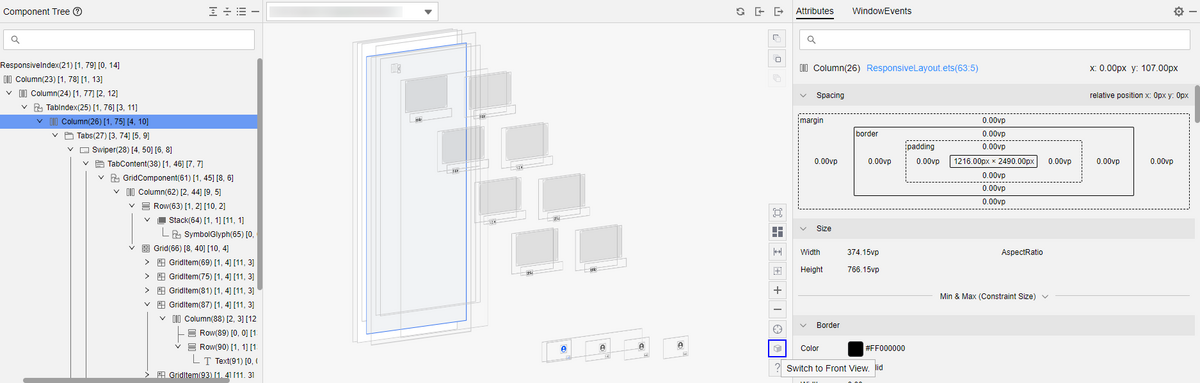

DevEco Studio默认展示侧面视图，经过复杂的旋转后，可点击Switch to Front View按钮或Switch to Side View按钮，将3D视图自动调整到预设的正面或侧面视角。

返回2D视图​

点击2D View按钮，可切换至2D视图。
