黑盒覆盖率测试
DevEco Studio支持黑盒覆盖率测试，不需要开发测试用例，将编译插桩的HAP包推到设备上，然后对该应用/元服务模拟用户操作，测试完成后可生成覆盖率报告，当前仅支持Stage模型。
使用约束
- DevEco Studio 6.0.1 Beta1版本前，仅支持对UIAbility进行覆盖率测试。
- 从DevEco Studio 6.0.1 Beta1版本开始，当继承的ExtensionAbility中存在onDump或onDestroy方法时，支持获取覆盖率数据。如果两个方法都不存在，则无法进行覆盖率测试。
- 覆盖率测试不支持开启混淆。
前置操作
将设备与电脑进行连接，并对应用/元服务签名，具体请参考使用本地真机运行应用和应用/元服务签名。
配置覆盖率过滤文件

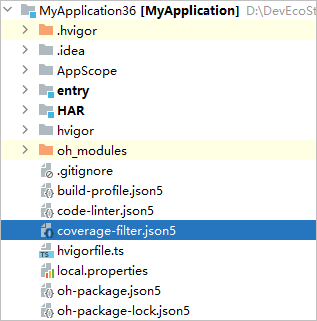

如果开发者希望只针对部分文件进行覆盖率测试，可在工程目录下创建coverage-filter.json5文件，在文件中配置参与或不参与覆盖率统计的文件/文件夹。DevEco Studio编译插桩时将按照coverage-filter.json5文件中的配置进行过滤。
该功能从DevEco Studio 5.1.0 Release版本开始支持。
coverage-filter.json5文件包含以下参数。
表1
| 参数 | 是否必填 | 类型 | 说明 |
|---|---|---|---|
| include | 否 | 字符串数组 | 配置参与覆盖率统计的文件或文件夹路径，仅支持模块名开头的绝对路径，暂不支持通配符。include的优先级比exclude高。 |
| exclude | 否 | 字符串数组 | 配置不参与覆盖率统计的文件或文件夹路径，仅支持模块名开头的绝对路径，暂不支持通配符。 |
示例如下：
{
"include":[ // 配置参与覆盖率统计的文件或文件夹路径，仅支持模块名开头的绝对路径，暂不支持通配符
"entry/src/main/ets/pages/aaa.ets"
],
"exclude":[ // 配置不参与覆盖率统计的文件或文件夹路径，仅支持模块名开头的绝对路径，暂不支持通配符
"entry/src/main/ets/pages"
]
}
修改配置文件后不会触发增量编译，需要重新编译插桩再测试。
执行覆盖率测试
编译与安装
有两种方式进行编译与安装，DevEco Studio方式和命令行方式，具体步骤如下。
- 方式一：通过DevEco Studio进行编译与安装，从DevEco Studio 6.0.2 Beta1版本开始支持。
-

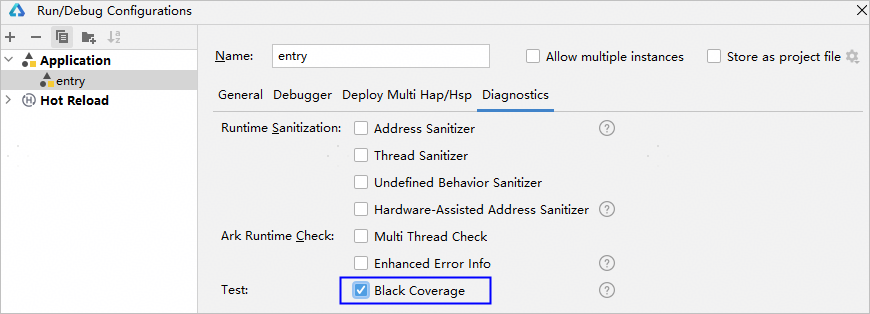

点击菜单栏Run > Edit Configurations > Diagnostics，勾选Black Coverage，开启黑盒覆盖率测试。
- 调试场景下，该配置不生效，运行的是未插桩的应用。
- attach调试和等待调试场景下，该配置会导致断点不准确，建议取消该配置。
-
点击工具栏
，DevEco Studio会启动编译插桩，并推包安装到设备上。
-
- 方式二：通过命令行进行编译与安装
-
执行hvigor插桩编译命令，编译后在{projectPath}/{moduleName}/.test/default/intermediates/ohosTest路径下会生成init_coverage.json文件，供后续生成覆盖率报告使用。
hvigorw --mode module -p module={moduleName@targetName} -p product={productName} -p buildMode=test -p ohos-test-coverage=true -p coverage-mode=black assembleHap --parallel --incremental --daemon- moduleName：执行测试的模块。
- targetName/productName：当前生效的target/product，可以通过点击DevEco Studio右上方
图标进行查看。
如果HAP依赖HSP，需要单独编译HSP，将以上命令的assembleHap替换为assembleHsp即可。
-
如果设备上已存在待测试的应用，先卸载应用，不存在则跳过此步骤，关于hdc工具的使用指导请参考hdc。
hdc uninstall {bundleName}- bundleName：设备上已安装的应用包名。
-
将插桩编译生成的HAP包安装到设备上，如果依赖HSP，需要同时安装HSP。
hdc install {SignedHapPath}- SignedHapPath：已签名的HAP包路径，默认在模块的build\{productName}\outputs\{targetName}目录下。
-
进行测试
在设备上模拟用户操作，进行黑盒测试，测试完毕后，通过以下方式，生成覆盖率数据。
-
针对UIAbility和存在onDump方法的ExtensionAbility，执行命令生成覆盖率数据。UIAbility从DevEco Studio 5.1.0 Release版本开始支持，ExtensionAbility从DevEco Studio 6.0.1 Beta1版本开始支持。
hdc shell aa dump -c -l -
针对UIAbility，退出应用，触发onDestroy()回调，生成覆盖率数据。
-
针对存在onDestroy方法的ExtensionAbility，Ability销毁时，触发onDestroy()回调，生成覆盖率数据。从DevEco Studio 6.0.1 Beta1版本开始支持。
-
针对UIAbility，支持通过EventHub接口通知UIAbility生成覆盖率数据。从DevEco Studio 6.0.2 Beta1版本开始支持。
const context = this.getUIContext().getHostContext() as common.UIAbilityContext;context.eventHub.emit('coverage');
从API 13开始，如果用户使用最近任务列表一键清理来关闭应用，将不会执行onDestroy()回调，导致获取不到覆盖率数据。
生成覆盖率报告
-
从设备上取出覆盖率数据json文件存放到电脑本地，该命令会将cache目录下的所有文件都保存到LocalPath目录下。
// 如果是应用则执行该命令，其中LocalPath非必填，如果不填写，默认存放在当前执行命令的目录hdc file recv data/app/el2/100/base/{bundleName}/haps/{moduleName}/cache {LocalPath}// 如果是元服务则执行该命令，其中LocalPath必填hdc file recv -b {bundleName} ls ./data/storage/el2/base/haps/{moduleName}/cache {LocalPath}- LocalPath：数据在电脑本地存放的路径。
在多模块相互跳转的场景下，只需要取最后退出的模块下生成的覆盖率数据json文件，但特殊场景下如多模块无跳转关系，则需要取每个独立模块下生成的覆盖率数据json文件。
-
生成覆盖率报告：
hvigorw collectCoverage -p projectPath={projectPath} -p reportPath={reportPath} -p coverageFile={projectPath}/{moduleName}/.test/default/intermediates/ohosTest/init_coverage.json#{LocalPath/bjc_cov_yyyyMMdd_HHmmss_SSS.json}- projectPath：工程路径。
- reportPath：指定的覆盖率报告文件生成路径。
- bjc_cov_yyyyMMdd_HHmmss_SSS.json：指定上一个步骤LocalPath目录下的一份最新的json文件，格式以bjc_cov开头，yyyyMMdd_HHmmss_SSS表示年月日_时分秒_毫秒。
在多模块相互跳转的场景下，需要取各模块的init_coverage.json文件路径，与bjc_cov_yyyyMMdd_HHmmss_SSS.json文件通过#拼接生成coverageFile参数。
-

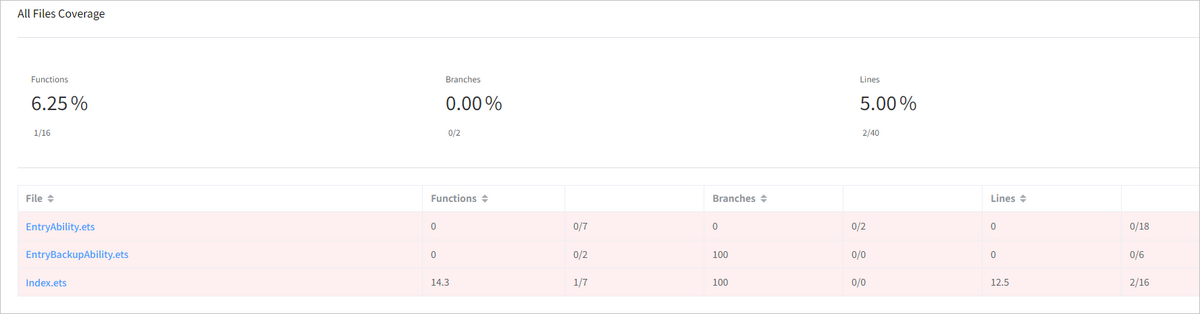

在本地找到报告文件路径并在浏览器中打开，查看代码覆盖率详情，关于覆盖率的计算方式请参考查看覆盖率报告。
查看覆盖率报告
执行覆盖率测试后，会生成两份报告，一份是html格式，用于可视化查看报告，一份是json格式，即coverageReport.json文件，记录了详细的覆盖率数据，文件中各字段的含义请参考覆盖率coverageReport.json文件。
覆盖率报告解读
测试覆盖率报告有三个测量维度，分别是：
- 函数覆盖率（Functions）：每个函数是否都已调用。
- 分支覆盖率（Branches）：每个流程控制的各个分支是否都已执行。
- 行覆盖率（Lines）：每个可执行代码行是否都已执行。
以下是关于三个测量维度的细节说明：
-
流程控制
常见的流程控制语句有if、while、do...while、switch、for等等，以及三目运算符（condition ? exprIfTrue : exprIfFalse），需要确保流程控制的每个边界情况（即分支）都被执行。
-
行（Lines of Source Code） vs 可执行代码行（Lines of Executable Code）
-
“行覆盖率”中的行是指可执行代码行（Lines of Executable Code），而不是源文件中所有的行（含空行）（Lines of Source Code）。一般来说，包含语句的每一行都应被视为可执行行。
-
对于DevEco Studio的覆盖率测试引擎来说，只会统计方法内的语句，方法外的语句都不会被统计覆盖率。
- 方法内，如果某行存在可执行代码，则这一整行会被视为可执行代码行（+1）。
- 方法内，如果某行只包含标点符号****{****，会被视为可执行行（+1）。
- 方法内，如果某行只包含标点符号****}、})**** 或****});**** ，会被视为非可执行行（+0）。
箭头函数在方法内时，可以正常统计覆盖率，如果作为参数声明，则无法统计该行覆盖率。

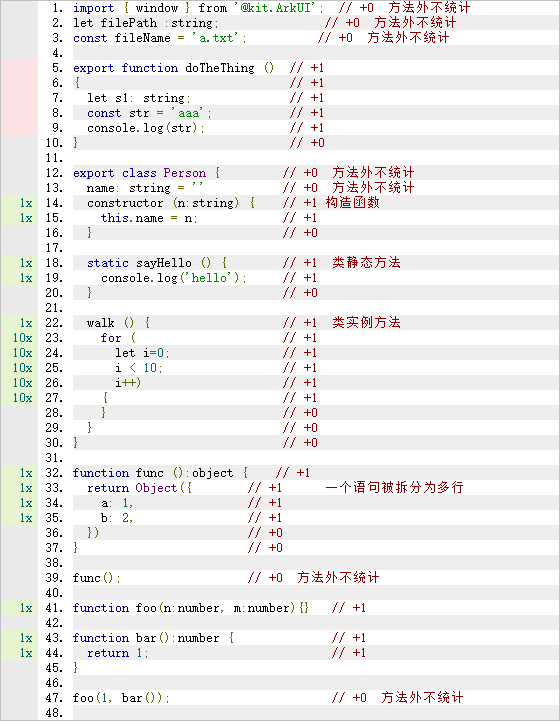

示例如下：
import { window } from '@kit.ArkUI'; // +0 方法外不统计let filePath :string; // +0 方法外不统计const fileName = 'a.txt'; // +0 方法外不统计export function doTheThing () // +1{ // +1let s1: string; // +1const str = 'aaa'; // +1console.log(str); // +1} // +0export class Person { // +0 方法外不统计name: string = '' // +0 方法外不统计constructor (n:string) { // +1 构造函数this.name = n; // +1} // +0static sayHello () { // +1 类静态方法console.log('hello'); // +1} // +0walk () { // +1 类实例方法for ( // +1let i=0; // +1i < 10; // +1i++) // +1{ // +1} // +0} // +0} // +0function func ():object { // +1return Object({ // +1 一个语句被拆分为多行a: 1, // +1b: 2, // +1}) // +0} // +0func(); // +0 方法外不统计function foo(n:number, m:number){} // +1function bar():number { // +1return 1; // +1}foo(1, bar()); // +0 方法外不统计
-
-
测试覆盖率报告左侧的标识：
-
灰色：不统计覆盖率。
-
粉色：语句/函数未覆盖。
-
绿色：语句/函数覆盖。
-
Nx：表示当前可执行代码行被执行了N次。
-
-
通过注释语法忽略指定代码
代码中的某些分支可能很难、甚至无法测试，DevEco Studio提供了instrument ignore * 语法来进行忽略，使得某些代码不计入覆盖率。
使用时需先清除缓存，点击菜单栏Build -> Clean Project。
- ****忽略文件：****在源文件中加入注释 // instrument ignore file或者 /* instrument ignore file */，加入注释后，该文件不再插桩，覆盖率报告也不会有该文件。
- ****忽略代码块、class、function等：****在代码块前加入/* instrument ignore next */或者// instrument ignore next即可忽略。
- ****忽略if/else分支：****在条件表达式前加上// instrument ignore if或者/* instrument ignore if*/（忽略if），// instrument ignore else或者/* instrument ignore else*/（忽略else）。
import {testA} from './Index'// instrument ignore file 忽略整个文件// instrument ignore next 忽略代码块export function sum(a:number,b:number){return a+b;}sum(1,2);let a = 1;// instrument ignore else 忽略else分支if (a!=1) {// do somethingconsole.log('BBB');}else {console.log('AAA');}// instrument ignore if 忽略if分支if (a==1) {// do somethingconsole.log('BBB');}else {console.log('AAA');}
覆盖率coverageReport.json文件
覆盖率coverageReport.json文件记录了详细的覆盖率数据，文件中各字段的含义如下。
在阅读本文前，请先查看覆盖率报告解读，了解行覆盖率、分支覆盖率和函数覆盖率的相关概念和统计方式。
-
summary字段记录了本次测试的覆盖率，包括行覆盖率、函数覆盖率和分支覆盖率，示例如下。
{"summary": {"lines": { // 行数总览"total": 43, // 可执行行代码行数"covered": 12, // 覆盖数量"pct": 27.91 // 行覆盖率},"functions": { // 函数总览"total": 17, // 函数数量"covered": 4, // 覆盖数量"pct": 23.53 // 函数覆盖率},"branches": { // 分支总览"total": 2, // 分支数量"covered": 0, // 覆盖数量"pct": 0 // 分支覆盖率}},} -
files是个数组，记录了所有文件的详细覆盖率数据，数组中的每个元素对应一个文件。
以一个文件为例，各字段含义如下。
{"files": [{"version": "bjc v1.0.0", // 覆盖率算法版本"versionCode": 10000, // 覆盖率算法版本代码"path": "D:/DevEcoStudioProjects/MyApplication36/application/src/main/ets/applicationability/ApplicationAbility.ets", // 文件路径"hash": "6828362e96a78934b93db4b980fa5ad83af85a111bf187e74da89ae0c0ec613a", // 文件内容hash值"lineCnt": 44, // 当前文件总行数"count": 0, // 执行次数"projectPath": "D:/DevEcoStudioProjects/MyApplication36", // 工程路径"functions": [], // 函数集合"exeLine": {}, // 可执行代码行"summary": {} // 单个文件的覆盖率详情},...]}
-
functions
functions是个数组，记录了文件中所有函数的详细覆盖率数据，数组中的每个元素对应一个函数。
"functions": [{"name": "ApplicationAbility.onCreate", // 函数名称，如果是匿名函数，name是anonymous_N"count": 0, // 函数执行次数"regions": [], // 对应代码区域"branches": [], // 分支"ignored": 0, // 函数忽略次数"index": 0 // 函数在整个文件中的位置，从0开始排序},...]-
regions
regions是一个可执行行数组，数组可能有一个元素、两个元素或多个元素。
第一个元素是该方法对应的代码区域，如果不止一个元素，后面的元素是方法内的可执行代码区域。元素中每个字段的含义如下。
"regions": [{"startLoc": { // 开始代码位置"line": 8, // 起始行号"col": 3 // 起始列号},"endLoc": { // 结束代码位置"line": 10, // 结束行号"col": 4 // 结束列号},"count": 0, // 执行次数"ignored": 0 // 忽略次数}]-
如果方法内没有任何实现，是个空方法，则regions数组只有一个元素，即方法对应的代码区域，示例如下。
{"name": "dddd","count": 1,"regions": [{"startLoc": {"line": 31,"col": 1},"endLoc": {"line": 33,"col": 2},"count": 1,"ignored": 0}],}, -

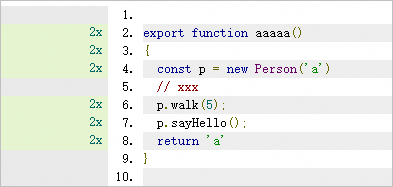

如果方法内只有一个代码区域，则regions数组有两个元素，示例如下。
{"name": "aaaaa","count": 2,"regions": [{ // 方法对应的代码区域"startLoc": {"line": 2,"col": 1},"endLoc": {"line": 9,"col": 2},"count": 2,"ignored": 0},{ // 可执行代码区域"startLoc": {"line": 4,"col": 3},"endLoc": {"line": 9,"col": 2},"count": 2,"ignored": 0}],} -

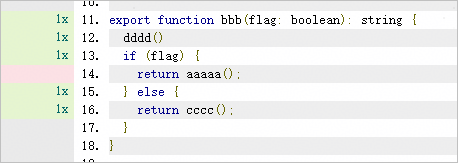

如果方法内存在多个代码区域，则每新增一个代码区域，regions数组就增加一个元素，示例如下。
{"name": "bbb","count": 1,"regions": [{ // 方法对应的代码区域11-18行"startLoc": {"line": 11,"col": 1},"endLoc": {"line": 18,"col": 2},"count": 1,"ignored": 0},{ // 第一个可执行代码区域13-15行"startLoc": {"line": 13,"col": 13},"endLoc": {"line": 15,"col": 4},"count": 0, // 由于flag是false，代码未执行"ignored": 0},{ // 第二个可执行代码区域15-17行"startLoc": {"line": 15,"col": 10},"endLoc": {"line": 17,"col": 4},"count": 1, // 代码被执行"ignored": 0}],}
-
-
branches
branches是个分支数组，会将if和switch case这种条件判断语句相关的代码块放入数组中，数组中每个元素的字段含义如下。

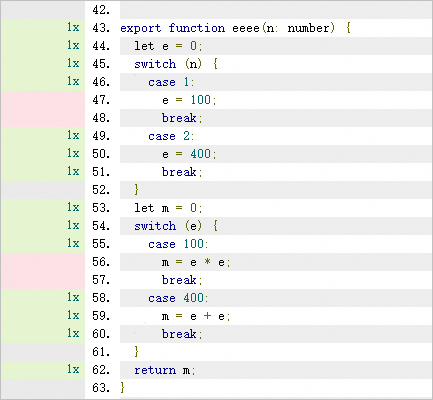

"branches": [{"startLoc": { // 开始代码位置"line": 46, // 起始行号"col": 10 // 起始列号},"endLoc": { // 结束代码位置"line": 46, // 结束行号"col": 11 // 结束列号},"trueCount": 0, // 该行满足条件的已执行次数，0表示未执行"falseCount": 1, // 该行不满足条件的已执行次数，0表示未执行"group": [ // 分组，if语句不涉及分组，switch case涉及分组0, // group:[0,1]，表示branches数组的0号和1号元素属于一个switch case1],"ignored": 0 // 忽略次数}]****示例一：****调用eeee(2)。
{"name": "eeee","count": 1,"regions": [...],"branches": [{"startLoc": {"line": 46,"col": 10},"endLoc": {"line": 46,"col": 11},"trueCount": 0, // 该行条件未执行"falseCount": 1, // 该行已执行，但不满足条件"group": [ // 0和1号元素属于1个switch case，2和3号元素属于另一个switch case0,1],"ignored": 0},{"startLoc": {"line": 49,"col": 10},"endLoc": {"line": 49,"col": 11},"trueCount": 1,"falseCount": 0,"group": [0,1],"ignored": 0},{"startLoc": {"line": 55,"col": 10},"endLoc": {"line": 55,"col": 13},"trueCount": 0,"falseCount": 1,"group": [2,3],"ignored": 0},{"startLoc": {"line": 58,"col": 10},"endLoc": {"line": 58,"col": 13},"trueCount": 1,"falseCount": 0,"group": [2,3],"ignored": 0}],}****示例二：****调用bbb(2)和bbb(-1)，该方法触发两次。
branches的0号元素，对应12行，trueCount和falseCount都为1，表示该行触发了两次，一次满足条件，一次不满条件。
{"name": "bbb","count": 2,"regions": [...],"branches": [{"startLoc": {"line": 12,"col": 7},"endLoc": {"line": 12,"col": 12},"trueCount": 1,"falseCount": 1,"group": [],"ignored": 0},{"startLoc": {"line": 14,"col": 14},"endLoc": {"line": 14,"col": 20},"trueCount": 0,"falseCount": 1,"group": [],"ignored": 0},{"startLoc": {"line": 22,"col": 7},"endLoc": {"line": 22,"col": 13},"trueCount": 1,"falseCount": 1,"group": [],"ignored": 0}]}
-
-
exeLine
exeLine记录了所有可执行行的行号，示例如下。
生成的exeLine为：
"exeLine": {"0": 2,"1": 3,"2": 4,"3": 6,"4": 7,"5": 8,} -
summary
summary记录了单个文件的覆盖率详情。
"summary": {"lines": { // 行数总览"total": 10, // 可执行代码行数"covered": 5, // 覆盖数量"pct": 50, // 行覆盖率"executedLineCount": [ // 代码行执行次数，-1表示该行不被统计，0表示未执行，1-N表示执行1-N次-1,-1,-1,0,-1,1,0,2,2,-1,1,1,0,0,0,-1]},"functions": { // 函数总览"total": 6, // 函数数量"covered": 5, // 覆盖数量"pct": 83.33 // 函数覆盖率},"branches": { // 分支总览"total": 2, // 分支数量"covered": 1, // 覆盖数量"pct": 50 // 分支覆盖率}}
