Vulkan平台

业务流程

基于Vulkan图形API平台，超帧顶点标记的主要业务流程如下：

• 增强模式运动估计原理

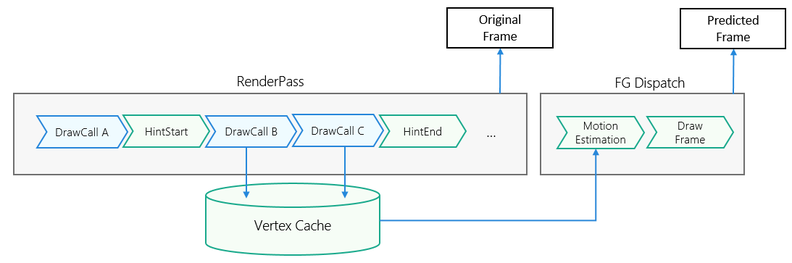

  开发阶段，开发者需要使用系统的图形驱动库提供的Vulkan接口，在期望被标记的物体绘制前后添加上开始标记指令和结束标记指令。运行阶段，基于Vulkan的Transform Feedback（变换反馈）特性，被标记的所有Draw Call处理的顶点数据将被缓存，再通过顶点匹配、运动估计、屏幕空间投影等过程，得到高精度运动向量，最终绘制出预测帧。运行阶段流程如下图所示：



• 顶点标记原则

  被标记的物体能在运动估计阶段得到更高精度的运动向量图（MV，Motion Vector），但需要付出额外的性能代价，开发者需要在这之间做出平衡。建议只标记画面中相对场景运动的物体，因为相对场景运动的物体的顶点数量较少，但运动预测却最为困难，这样的标记方式能以少量的性能代价换取较明显的超帧画质收益。



  请在会影响最终深度缓冲区写入的渲染Pass中，标记对应的Draw Call。比如对于延迟管线，建议在gbuffer pass中标记；对于有pre depth的前向管线，建议在pre depth pass标记；对于无pre depth的前向管线，建议在base pass(也叫forward pass)中进行标记。并且注意，不要在生成shadowmap pass中的动态物体Draw Call进行标记。

开发步骤

本节阐述基于Vulkan图形API平台的超帧调用示例。详细代码请参考图形开发Sample（超帧Vulkan）。

1. 设置meta-data。设置GraphicsAccelerateKit_VBMV为true，来通知系统支持顶点标记。

   {
       "module": {
            /*
             其他的配置项
             ...
            */
           "metadata": [
               {
                   "name": "GraphicsAccelerateKit_VBMV",
                   "value": "true"
               }
           ]
       }
   }

2. 引用头文件。

   // 引用超帧frame_generation_vk.h头文件
   #include <graphics_game_sdk/frame_generation_vk.h>

3. 创建QueryPool，用vkCmdBeginQuery，vkCmdEndQuery标记Draw Call。

   // 变量定义
   VkQueryPool queryPool;
   VkQueryPoolCreateInfo createInfo{};
   VkCommandBuffer cmd_buffer{};
   VkDevice device;
   VkQueryType VK_QUERY_TYPE_HISS_MOTION_VECTOR_DRAW_TRACKING_HUAWEI = static_cast<VkQueryType>(1000000000);

   // 创建QueryPool，queryCount需要等于1，queryType配置后将不支持查询管理，仅用来顶点标记
   createInfo.sType = VK_STRUCTURE_TYPE_QUERY_POOL_CREATE_INFO;
   createInfo.queryType = VK_QUERY_TYPE_HISS_MOTION_VECTOR_DRAW_TRACKING_HUAWEI;
   createInfo.queryCount = 1;
   vkCreateQueryPool(device, &createInfo, nullptr, &queryPool);

   // 循环渲染帧
   void DrawDynamicObject()
   {
       // 绘制动态物体前，开始记录顶点数据
       vkCmdBeginQuery(cmd_buffer, queryPool, 0, 0);
       // 绘制动态物体
       vkCmdDraw(cmd_buffer, 3, 1, 0, 0);
       // 绘制动态物体后，结束记录顶点数据
       vkCmdEndQuery(cmd_buffer, queryPool, 0);
   }
