OpenGL ES平台

业务流程

基于OpenGL ES图形API平台，超帧顶点标记的主要业务流程如下：

• 增强模式运动估计原理

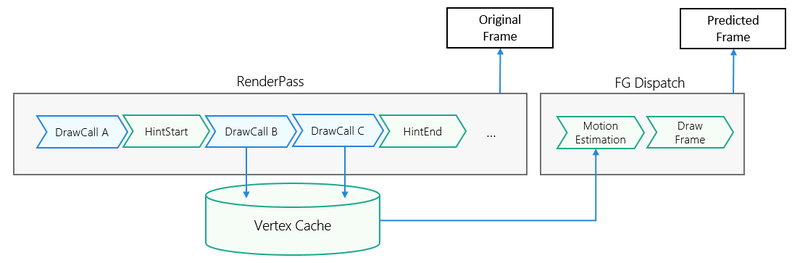

  开发阶段，开发者需要使用系统的图形驱动库提供的OpenGL ES接口，在期望被标记的物体绘制前后添加上开始标记指令和结束标记指令。运行阶段，基于OpenGL ES的Transform Feedback（变换反馈）特性，被标记的所有Draw Call处理的顶点数据将被缓存，再通过顶点匹配、运动估计、屏幕空间投影等过程，得到高精度运动向量，最终绘制出预测帧。运行阶段流程如下图所示：



• 顶点标记原则

  被标记的物体能在运动估计阶段得到更高精度的运动向量图（MV，Motion Vector），但需要付出额外的性能代价，开发者需要在这之间做出平衡。建议只标记画面中相对场景运动的物体，因为相对场景运动的物体的顶点数量较少，但运动预测却最为困难，这样的标记方式能以少量的性能代价换取较明显的超帧画质收益。



  请在会影响最终深度缓冲区写入的渲染Pass中，标记对应的Draw Call。比如对于延迟管线，建议在gbuffer pass中标记；对于有pre depth的前向管线，建议在pre depth pass标记；对于无pre depth的前向管线，建议在base pass（也叫forward pass）中进行标记。并且注意，不要在生成shadowmap pass中的动态物体Draw Call进行标记。

开发步骤

本节阐述基于OpenGL ES图形API平台的超帧调用示例。详细代码请参考图形开发Sample（超帧GLES）。

1. 设置meta-data。设置GraphicsAccelerateKit_VBMV为true，来通知系统支持顶点标记。

   {
       "module": {
            /*
             其他的配置项
             ...
            */
           "metadata": [
               {
                   "name": "GraphicsAccelerateKit_VBMV",
                   "value": "true"
               }
           ]
       }
   }

2. 定义glHint扩展宏，标记需要得到更高精度MV的物体顶点。

   // 引用头文件
   #include <GLES3/gl32.h>
   // 定义glHint的拓展宏
   #define GL_DRAWCALL_HINT 0x8193
   #define GL_START 0x8194
   #define GL_END 0x8195

   // 声明动态物体的顶点数量
   GLsizei vertices;

   // 循环渲染帧
   void UpdateAndRenderOpaqueScene()
   {
       /* Do something prepare ... */
       glHint(GL_DRAWCALL_HINT, GL_START);       // 绘制动态物体前，开始记录顶点数据
       glDrawArrays(GL_TRIANGLES, 0, vertices);  // 被记录的动态物体顶点绘制
       glHint(GL_DRAWCALL_HINT, GL_END);         // 绘制动态物体后，结束记录顶点数据
       /* Do something post process... */
   }



   宏名GL_DRAWCALL_HINT 、GL_START 、GL_END均为HarmonyOS 5.0.x及以上版本独有的拓展宏，且仅在马良910 GPU及以上的手机平板设备上被HarmonyOS的系统实现和定义，在其他芯片平台上运行时标记无效，但不会影响应用的正常运行。
