Vulkan平台

业务流程

AI超帧调用流程上依赖系统送显模式功能，但与基本的系统送显模式相比，无需调用新方法，只需要在传输帧信息的时候不传输深度信息即可。

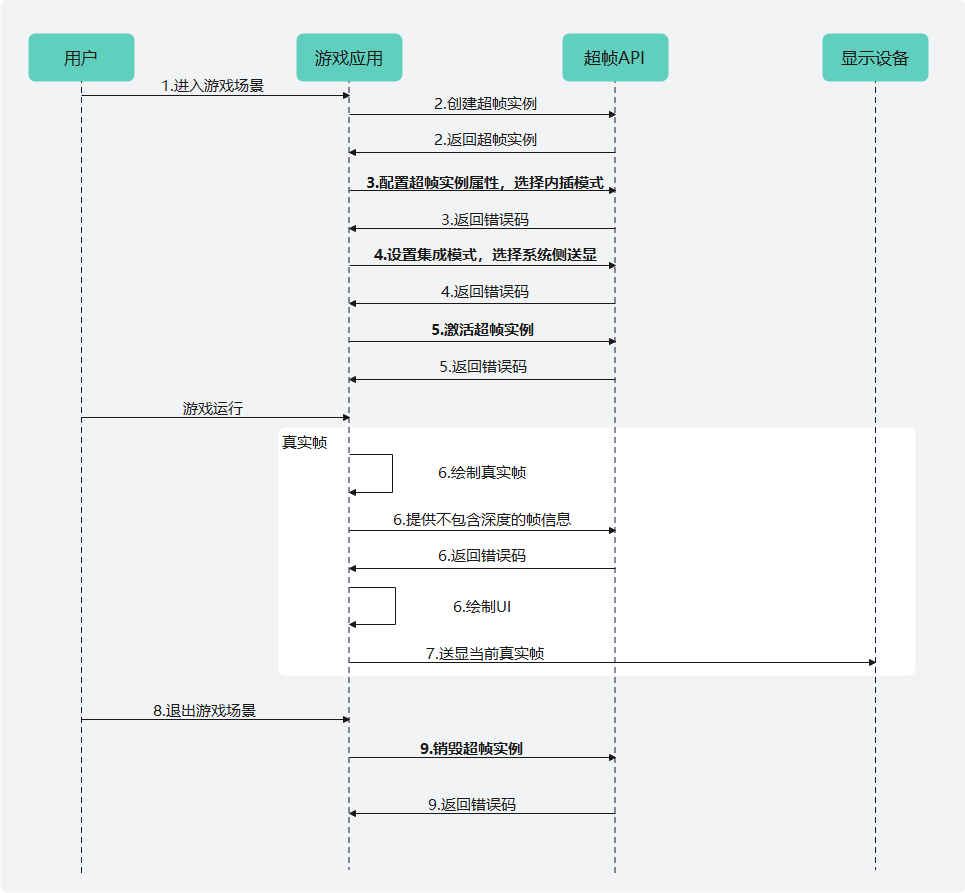

下面是基于Vulkan图形API平台，集成AI超帧的主要业务流程：

用户进入超帧适用的游戏场景。
游戏应用调用HMS_FG_CreateContext_VK接口创建超帧上下文实例。如超帧上下文实例创建失败，则无需在步骤6提供当前帧信息，只需逐帧对场景进行渲染送显即可。
游戏应用调用接口配置超帧实例属性。包括调用HMS_FG_SetAlgorithmMode_VK（必选）设置超帧算法模式并选择内插模式；按需调用其他插帧相关配置接口。
设置集成模式，选择系统侧集成调用HMS_FG_SetIntegrationMode_VK（可选）设置超帧预测的集成信息FG_IntegrationInfo并选择系统侧送显；系统送显预测帧模式下可通过HMS_FG_SetUiPredictionEnabled_VK（可选）启用UI预测功能，不启用时预测帧会复用上一帧的UI进行展示；系统送显模式下可通过HMS_FG_SetTargetFps_VK（可选）设置超帧后的目标帧率。
游戏应用调用HMS_FG_Activate_VK接口激活超帧上下文实例。
游戏应用渲染真实帧，调用HMS_FG_Dispatch_VK接口并传入真实帧颜色信息、相机矩阵信息，生成预测帧。请避免传入深度信息，否则会触发增强超帧算法。
游戏应用完成UI绘制，并送显当前真实帧。
用户退出超帧适用的游戏场景。
游戏应用调用HMS_FG_DestroyContext_VK接口销毁超帧上下文实例并释放内存资源。

开发步骤

本节阐述基于Vulkan图形API平台的系统送显模式调用示例。

设置meta-data。在应用的module.json5中声明meta-data以支持系统送显模式。

{
    "module": {
         // 其他的配置项
         // ...
        "metadata": [
            {
                "name": "GraphicsAccelerateKit_FusionAware",
                "value": "Vulkan"
            }
        ]
    }
}

编写CMakeLists.txt。

find_library(
    # Sets the name of the path variable.
    framegeneration-lib
    # Specifies the name of the NDK library that you want CMake to locate.
    libframegeneration.so
)
find_library(
    # Sets the name of the path variable.
    vulkan-lib
    # Specifies the name of the NDK library that you want CMake to locate.
    vulkan
)

target_link_libraries(entry PUBLIC
    ${framegeneration-lib} ${vulkan-lib}
)

引用Graphics Accelerate Kit超帧头文件：frame_generation_vk.h。

// 引用超帧frame_generation_vk.h头文件
#include <graphics_game_sdk/frame_generation_vk.h>

调用HMS_FG_CreateContext_VK接口创建超帧上下文实例。如果返回nullptr，则说明超帧上下文实例创建失败，或当前硬件设备不支持开启超帧。

// 变量声明
VkInstance vkInstance = VK_NULL_HANDLE;
VkPhysicalDevice vkPhysicalDevice = VK_NULL_HANDLE;
VkDevice vkDevice = VK_NULL_HANDLE;

// 创建超帧上下文实例
FG_ContextDescription_VK contextDescription{};
contextDescription.vkInstance = vkInstance;
contextDescription.vkPhysicalDevice = vkPhysicalDevice;
contextDescription.vkDevice = vkDevice;
contextDescription.framesInFlight = 1;
contextDescription.fnVulkanLoaderFunction = vkGetInstanceProcAddr;
FG_Context_VK* m_context = HMS_FG_CreateContext_VK(&contextDescription);
if (m_context == nullptr) {
    return false;
}

调用超帧实例属性配置接口，超帧算法模式选择内插增强模式并指定系统送显预测帧模式。

// 初始化超帧接口调用错误码
FG_ErrorCode errorCode = FG_SUCCESS;

// 超帧算法模式
FG_AlgorithmModeInfo aInfo{};
aInfo.predictionMode = FG_PREDICTION_MODE_INTERPOLATION;                  // 内插模式
aInfo.meMode = FG_ME_MODE_ENHANCED;                                       // 增强模式
errorCode = HMS_FG_SetAlgorithmMode_VK(m_context, &aInfo);                // [必选] 设置超帧算法模式
if (errorCode != FG_SUCCESS) {
    return false;
}

// 调用其他插帧相关配置接口
// ...

// 超帧预测的集成信息
FG_IntegrationInfo integrationInfo {};
integrationInfo.presentMode = FG_PRESENT_BY_SYSTEM;                       // 预测帧送显模式
integrationInfo.textureCachedByGame = false;                              // 输入的颜色纹理游戏侧缓存 系统不会复制一份再做预测 默认游戏不会缓存
integrationInfo.needFlipInputColor = false;                               // 颜色纹理需要翻转 默认false
integrationInfo.needFlipOutputColor = false;                              // 预测帧需要翻转 默认false
// 设置超帧预测的集成信息
errorCode = HMS_FG_SetIntegrationMode_VK(m_context, &integrationInfo);
if (errorCode != FG_SUCCESS) {
    return false;
}

调用HMS_FG_Activate_VK接口激活超帧上下文实例。

// 激活超帧上下文实例
errorCode = HMS_FG_Activate_VK(m_context);
if (errorCode != FG_SUCCESS) {
    return false;
}

调用HMS_FG_CreateImage_VK接口创建真实渲染帧颜色缓冲区图像实例。

// 变量声明
VkImage inputColorImage = VK_NULL_HANDLE;
VkImageView inputColorImageView = VK_NULL_HANDLE;

// 创建真实帧颜色缓冲区图像实例
FG_Image_VK* inputColor = HMS_FG_CreateImage_VK(m_context, inputColorImage, inputColorImageView);
if (!inputColor) {
    return false;
}

游戏运行中，渲染真实帧时，缓存颜色信息和相机矩阵等属性信息。渲染预测帧时，需调用HMS_FG_Dispatch_VK接口并传入真实帧属性信息，指定预测帧缓冲区索引，生成预测帧。游戏送显自己真实帧，系统会在真实帧和上一帧间完成预测帧的展示。

// 帧循环
while (true) {
    // 真实帧渲染阶段
    // 渲染当前帧渲染画面，缓存颜色、相机矩阵等信息，用于下一帧预测帧生成
    // ...

    // 绘制真实帧
    // ...

    // 绘制UI
    // ...

    // 预测帧渲染阶段
    // 设置预测帧生成前真实帧颜色缓冲区同步状态
    FG_ImageSync_VK inputColorInitImageSync{};
    inputColorInitImageSync.stages = VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT;
    inputColorInitImageSync.layout = VK_IMAGE_LAYOUT_COLOR_ATTACHMENT_OPTIMAL;
    inputColorInitImageSync.accessMask = VK_ACCESS_COLOR_ATTACHMENT_WRITE_BIT;

    // 设置预测帧生成后真实帧颜色缓冲区同步状态
    FG_ImageSync_VK inputColorFinalImageSync{};
    inputColorFinalImageSync.stages = VK_PIPELINE_STAGE_TRANSFER_BIT;
    inputColorFinalImageSync.layout = VK_IMAGE_LAYOUT_TRANSFER_SRC_OPTIMAL;
    inputColorFinalImageSync.accessMask = VK_ACCESS_TRANSFER_READ_BIT;

    // 创建真实帧颜色缓冲区图像属性实例
    FG_ImageInfo_VK inputColorImageInfo{};
    inputColorImageInfo.image = inputColor;
    inputColorImageInfo.initialSync = inputColorInitImageSync;
    inputColorImageInfo.finalSync = inputColorFinalImageSync;

    // 帧生成属性配置结构体
    FG_DispatchDescription_VK dispatchDescription{};
    // 传入真实渲染帧颜色缓冲区属性信息
    dispatchDescription.inputColorInfo = inputColorImageInfo;

    // 变量声明
    FG_Mat4x4 preViewProj;
    FG_Mat4x4 preInvViewProj;
    VkCommandBuffer vkCommandBuffer = VK_NULL_HANDLE;

    // 传入上一帧真实渲染帧视图投影矩阵
    dispatchDescription.viewProj = preViewProj;
    // 传入上一帧真实渲染帧视图投影逆矩阵
    dispatchDescription.invViewProj = preInvViewProj;
    // 传入用于录入超帧绘制指令的命令缓冲区句柄
    dispatchDescription.vkCommandBuffer = vkCommandBuffer;

    // 生成预测帧
    errorCode = HMS_FG_Dispatch_VK(m_context, &dispatchDescription);
    if (errorCode != FG_SUCCESS) {
        return false;
    }

    switch (errorCode) {
        case FG_SUCCESS: {
            // 预测成功
            break;
        }
        case FG_COLLECTING_PREVIOUS_FRAMES:
            // 传入真实帧数量未达到固定阈值，无预测帧生成，外插模式传入真实帧数量<3时返回该状态码，此时不要将预测帧送显
            break;
        default:
            // 预测帧生成失败
            break;
    }

    // 送显真实帧
    // ...
}

调用HMS_FG_DestroyContext_VK接口销毁超帧实例，释放内存资源。

// 销毁超帧上下文实例并释放内存资源
errorCode = HMS_FG_DestroyContext_VK(&m_context);
if (errorCode != FG_SUCCESS) {
    return false;
}
