开启超帧外插模式后运动物体边缘出现严重拖影现象，可能的原因是什么？

由于外插模式需要标记模板缓冲（Stencil Buffer）的第8位用于区分静态物体和动态物体，即静态物体模板值第8位标记成0，动态物体模板值第8位标记成1，模板缓冲的低7位模板值开发者可自行设置。如果标记错误或漏标记，可能会在动态物体边缘产生严重的拖影现象。

现象描述

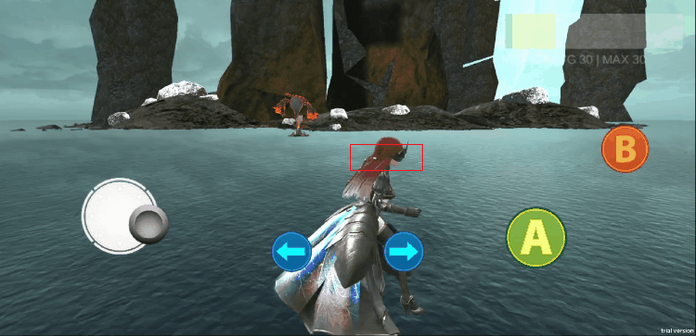

Demo中运动角色出现头身分离等严重拖影现象，角色头部向右偏。

原因分析

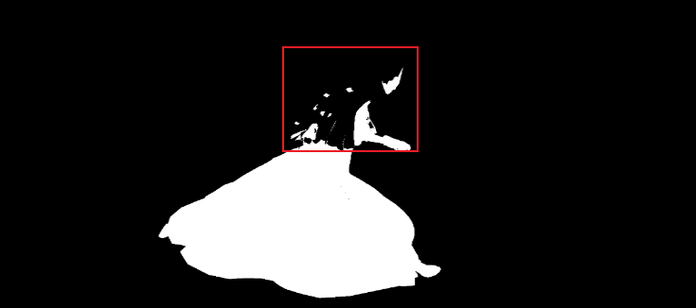

通过抓帧查看模板缓冲中的模板值，发现头发区域模板值为0，身体区域模板值为0x80。由于角色头、身均属于运动目标区域，应该将所有运动物体区域的模板值第8位标记为1。错误的头部区域模板值导致超帧效果出现头身分离的严重拖影现象。

处理步骤

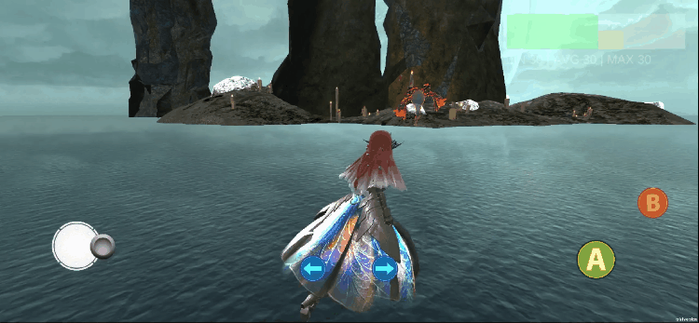

基于分析结论，造成头身分离拖影现象的主要原因是运动区域模板值未统一标记为1xxx xxxx。因此将运动角色头发和面部区域的模板值统一改为0x80，保持和身体模板值一致，头身分离的拖影现象消失，效果如下图所示。

代码示例

检查动态物体材质Shader中的模板值是否设置正确，即静态物体模板值标记为0xxx xxxx，动态物体模板值标记为1xxx xxxx。

Shader "Standard_with_stencil"
{
    Properties
    {
        /* ... */
        _LightingStencilRef("Lighting Stencil Reference", Float) = 128 // 将动态物体材质模板值改为1xxx xxxx，消除头身分离现象
        [Enum(UnityEngine.Rendering.CompareFunction)] _LightingStencilComp("Lighting Stencil Comparison", Float) = 8
        _StencilReadMask("Stencil Read Mask", Float) = 255
        _StencilWriteMask("Stencil Write Mask", Float) = 255
    }
    SubShader
    {
        /* ... */
        Pass
        {
            /* ... */
            Stencil
            {
                Ref[_LightingStencilRef]
                Comp[_LightingStencilComp]
                ReadMask[_StencilReadMask]
                WriteMask[_StencilWriteMask]
                Pass Replace
            }
        }
    }
}

不同管线的Shader中需要配置模板值的Pass不同，如下：

• 团结引擎URP管线

  在每个有DepthOnly或DepthNormals的Pass中，即出现Tags {"LightMode" = "DepthOnly" }或Tags {"LightMode" = "DepthNormals" }的Pass，配置模板值。

• 团结引擎Build-in管线

  在每个有ForwardBase或ForwardAdd的Pass中，即出现Tags {"LightMode" = "ForwardBase" }或Tags {"LightMode" = "ForwardAdd" }的Pass，配置模板值。
