Host侧Tiling实现

在算子实现章节已经介绍了host侧tiling核心的实现方法，本章节侧重于介绍接入DDK框架时编程模式和API的使用。

大多数情况下，Local Memory的存储，无法完整的容纳算子的输入与输出，需要每次搬运一部分输入进行计算然后搬出，再搬运下一部分输入进行计算，直到得到完整的最终结果，这个数据切分、分块计算的过程称之为Tiling。根据算子的shape等信息来确定数据切分算法相关参数（比如每次搬运的块大小，以及总共循环多少次）的计算程序，称之为Tiling实现。

Tiling实现完成后，获取到的Tiling切分算法相关参数，会传递给kernel侧，用于指导并行数据的切分。由于Tiling实现中完成的均为标量计算，AI Core并不擅长，所以我们将其独立出来放在host CPU上执行。

图1 Tiling实现的输入输出

如上图所示，Tiling实现即为根据算子shape等信息来确定切分算法相关参数的过程，这里的算子shape等信息可以理解为是Tiling实现的输入，切分算法相关参数可以理解为是Tiling实现的输出。输入和输出都通过Tiling函数的参数（TilingContext* context上下文结构）来承载。也就是说，开发者可以从上下文结构中获取算子的输入、输出以及属性信息，也就是Tiling实现的输入，经过Tiling计算后，获取到TilingData数据结构（切分算法相关参数）、BlockDim变量、用于选择不同的kernel实现分支的TilingKey、算子workspace的大小，也就是Tiling实现的输出，并将这些输出设置到上下文结构中。

基本概念​

TilingData、BlockDim、TilingKey、workspace这些概念的具体解释如下。

TilingData​

切分算法相关参数，比如每次搬运的块大小，以及总共循环多少次，通过结构体存储，由开发者自行设计。

TilingData结构定义支持单结构定义方法，也支持结构体嵌套：

  • 单结构定义方法，以平铺的形式定义：

    namespace optiling {
     BEGIN_TILING_DATA_DEF(MyAddTilingData)  // 声明tiling结构名字
       TILING_DATA_FIELD_DEF(uint32_t, field1);   // 结构成员的类型和名字
       TILING_DATA_FIELD_DEF(uint32_t, field2);
       TILING_DATA_FIELD_DEF(uint32_t, field3);
     END_TILING_DATA_DEF;

     REGISTER_TILING_DATA_CLASS(MyAdd, MyAddTilingData)  // tiling结构注册给算子
     }

  • 支持结构体嵌套：

    namespace optiling {
     TILING_DATA_FIELD_DEF_STRUCT(MyStruct1)  // 声明结构1名字
       TILING_DATA_FIELD_DEF(uint32_t, field1);   // 结构成员的类型和名字
       TILING_DATA_FIELD_DEF(uint32_t, field2);   // 结构成员的类型和名字
     END_TILING_DATA_DEF;
     REGISTER_TILING_DATA_CLASS(MyStruct1Op, MyStruct1) // 注册结构体到<op_type>Op

     TILING_DATA_FIELD_DEF_STRUCT(MyStruct2)  // 声明结构2名字
       TILING_DATA_FIELD_DEF(uint32_t, field3);   // 结构成员的类型和名字
       TILING_DATA_FIELD_DEF(uint32_t, field4);   // 结构成员的类型和名字
     END_TILING_DATA_DEF;
     REGISTER_TILING_DATA_CLASS(MyStruct2Op, MyStruct2) // 注册结构体到<op_type>Op

     BEGIN_TILING_DATA_DEF(MyAddTilingData)  // 声明tiling结构名字
       TILING_DATA_FIELD_DEF_STRUCT(MyStruct1, st1);   // 结构成员的引用结构体
       TILING_DATA_FIELD_DEF_STRUCT(MyStruct2, st2);   // 结构成员的引用结构体
     END_TILING_DATA_DEF;
     REGISTER_TILING_DATA_CLASS(MyAdd, MyAddTilingData)  // tiling结构注册给算子
     }

    Tiling实现函数中对tiling结构成员赋值的方式如下。

    MyAddTilingData myTiling;
    myTiling.st1.set_field1(1);
    myTiling.st1.set_field2(2);
    myTiling.st2.set_field3(3);
    myTiling.st2.set_field4(4);

BlockDim​

规定了核函数将会在几个核上执行。例如，需要计算8M的数据，每个核上计算1M的数据，BlockDim设置为8，但是为了充分利用硬件资源，一般将BlockDim设置为硬件平台的核数，根据核数进行数据切分。

BlockDim是逻辑核的概念，取值范围为[1, 65535]。为了充分利用硬件资源，一般设置为物理核的核数或其倍数。对于耦合架构和分离架构，BlockDim在运行时的意义和设置规则有一些区别，具体说明如下。

  • 耦合架构：由于其Vector、Cube单元是集成在一起的，BlockDim用于设置启动多个AICore核实例执行，不区分Vector、Cube。AI Core的核数可以通过GetCoreNumAic或者GetCoreNumAiv获取。

  • 分离架构：

    • 针对仅包含Vector计算的算子，BlockDim用于设置启动多少个Vector(AIV)实例执行，比如某款AI处理器上有40个Vector核，建议设置为40。

    • 针对仅包含Cube计算的算子，BlockDim用于设置启动多少个Cube(AIC)实例执行，比如某款AI处理器上有20个Cube核，建议设置为20。

    • 针对Vector/Cube融合计算的算子，启动时，按照AIV和AIC组合启动，BlockDim用于设置启动多少个组合执行，比如某款AI处理器上有40个Vector核和20个Cube核，一个组合是2个Vector核和1个Cube核，建议设置为20，此时会启动20个组合，即40个Vector核和20个Cube核。

      该场景下，设置的BlockDim逻辑核的核数不能超过物理核（2个Vector核和1个Cube核组合为1个物理核）的核数。

    • AIC/AIV的核数分别通过GetCoreNumAic和GetCoreNumAiv接口获取。

    • Kirin9020/KirinX90仅支持BlockDim设为1。

TilingKey（可选）​

TilingKey是一个算子内为了区分不同的实现而将kernel代码进行区分的方法，该方法类似于C++的Template模板机制，可减少不必要的icache miss以及scalar耗时，有助于优化单次调用kernel的性能。不同的kernel实现分支可以通过TilingKey来标识，host侧设置TilingKey后，可以选择对应的分支。例如，一个算子在不同的shape下，有不同的算法逻辑，kernel侧可以通过TilingKey来选择不同的算法逻辑，在host侧Tiling算法也有差异，host/kernel侧通过相同的TilingKey进行关联。

假如有如下kernel代码：

if (condition) {
   ProcessA();
 } else {
   ProcessB();
 }

如果函数ProcessA、ProcessB两个函数是个非常大的函数，那么上述代码在编译后会变得更大，而每次kernel运行只会选择1个分支，条件的判断和跳转在代码大到一定程度（16-32K，不同芯片存在差异）后会出现icache miss。通过TilingKey可以对这种情况进行优化，给2个kernel的处理函数设置不同的TilingKey 1和2：

if (TILING_KEY_IS(1)) {
   ProcessA();
 } else if (TILING_KEY_IS(2)) {
   ProcessB();
 }

这样device kernel编译时会自动识别到2个TilingKey并编译2个kernel入口函数，将条件判断进行常量折叠。同时需要和host tiling函数配合，判断走ProcessA的场景设置TilingKey为1，走ProcessB的场景设置TilingKey为2：

static ge::graphStatus TilingFunc(gert::TilingContext* context)
 {
     // To do sth
     if (condition) {
         context->SetTilingKey(1);
     } else {
         context->SetTilingKey(2);
     }
     return ge::GRAPH_SUCCESS;
 }

编译时，可以通过设置--tiling_keys编译选项指定TilingKey，编译时只编译指定TilingKey相关的kernel代码，用于加速编译过程。

WorkspaceSize（可选）​

workspace是设备侧Global Memory上的一块内存。在Tiling函数中可以设置workspace的大小，框架侧会为其在申请对应大小的设备侧Global Memory，在对应的算子kernel侧实现时可以使用这块workspace内存。

workspace内存分为两部分：AscendC API需要的workspace内存和算子实现使用到的workspace内存（按需）。

  • AscendC API需要预留workspace内存

    API在计算过程需要一些workspace内存作为缓存，因此算子Tiling函数需要为API预留workspace内存，预留内存大小通过GetLibApiWorkSpaceSize接口获取。

  • 算子实现使用到的workspace内存（按需）

    算子内部需要通过额外的device内存进行数据交换或者缓存的时候才需要分配，根据算子计算的空间自行分配。

整体的workspace内存就是上述两部分之和，在Tiling函数中设置方法如下。

auto workspaceSizes = context->GetWorkspaceSizes(1); // 只使用1块workspace
workspaceSizes[0] = sysWorkspaceSize + usrWorkspaceSize;

Tiling实现基本流程​

Tiling实现开发的流程图如下。

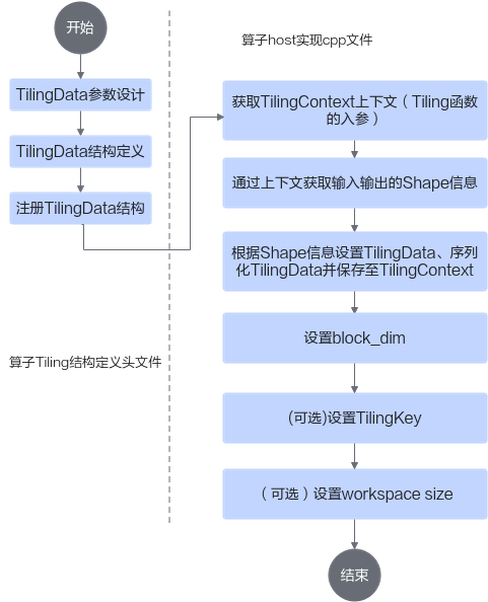

图2 Tiling开发流程图

下面将从一个简单的Add算子为例介绍Tiling的实现流程。本样例中待处理数据的Shape大小可以平均分配到每个核上，并且可以对齐到一个datablock(32B)的大小。

首先完成算子TilingData结构定义头文件的编写，该文件命名为_“算子名称_tiling.h”_，位于算子工程的op_host目录下。样例代码如下。

#ifndef ADD_CUSTOM_TILING_H
#define ADD_CUSTOM_TILING_H
#include "register/tilingdata_base.h"

namespace optiling {
BEGIN_TILING_DATA_DEF(TilingData)               // 注册一个tiling的类，以tiling的名字作为入参
  TILING_DATA_FIELD_DEF(uint32_t, totalLength); // 添加tiling字段，总计算数据量
  TILING_DATA_FIELD_DEF(uint32_t, tileNum);     // 添加tiling字段，每个核上总计算数据分块个数
END_TILING_DATA_DEF;
// 注册算子tilingdata类到对应的AddCustom算子
REGISTER_TILING_DATA_CLASS(AddCustom, TilingData)
}
#endif // ADD_CUSTOM_TILING_H

具体的编写步骤如下。

  1. 代码框架编写，需要增加#ifndef...的判断条件，防止头文件的重复包含；需要包含register/tilingdata_base.h头文件，tilingdata_base.h中定义了多个用于tilingdata注册的宏。样例代码如下。

    #ifndef ADD_CUSTOM_TILING_H
    #define ADD_CUSTOM_TILING_H
    #include "register/tilingdata_base.h"

    namespace optiling {
    // tiling结构定义和注册代码
    // ...
    }
    #endif // ADD_CUSTOM_TILING_H

  2. TilingData参数设计，TilingData参数本质上是和并行数据切分相关的参数，本示例算子使用了2个tiling参数：totalLength、tileNum。totalLength是指需要计算的数据量大小，tileNum是指每个核上总计算数据分块个数。比如，totalLength这个参数传递到kernel侧后，可以通过除以参与计算的核数，得到每个核上的计算量，这样就完成了多核数据的切分。

  3. TilingData结构定义，通过BEGIN_TILING_DATA_DEF接口定义一个TilingData的类，通过TILING_DATA_FIELD_DEF接口增加TilingData的两个字段totalLength、tileNum，通过END_TILING_DATA_DEF接口结束TilingData定义。相关接口的详细说明请参考TilingData结构定义。

    BEGIN_TILING_DATA_DEF(TilingData)               // 注册一个tiling的类，以tiling的名字作为入参
      TILING_DATA_FIELD_DEF(uint32_t, totalLength); // 添加tiling字段，总计算数据量
      TILING_DATA_FIELD_DEF(uint32_t, tileNum);     // 添加tiling字段，每个核上总计算数据分块个数
    END_TILING_DATA_DEF;

  4. 注册TilingData结构，通过REGISTER_TILING_DATA_CLASS接口，注册TilingData类，和自定义算子相关联。REGISTER_TILING_DATA_CLASS第一个参数为op_type（算子类型），本样例中传入AddCustom，第二个参数为TilingData的类名。REGISTER_TILING_DATA_CLASS接口介绍请参考TilingData结构注册。

    // 注册算子tilingdata类到对应的AddCustom算子
    REGISTER_TILING_DATA_CLASS(AddCustom, TilingData)

然后完成算子host实现cpp文件中Tiling函数实现，该文件命名为“算子名称.cpp”，位于算子工程的op_host目录下。样例代码如下。

namespace optiling {
const uint32_t BLOCK_DIM = 1;
const uint32_t TILE_NUM = 8;
static ge::graphStatus TilingFunc(gert::TilingContext *context)
{
    TilingData tiling;
    uint32_t totalLength = context->GetInputShape(0)->GetOriginShape().GetShapeSize();
    context->SetBlockDim(BLOCK_DIM);
    tiling.set_totalLength(totalLength);
    tiling.set_tileNum(TILE_NUM);
    tiling.SaveToBuffer(context->GetRawTilingData()->GetData(), context->GetRawTilingData()->GetCapacity());
    context->GetRawTilingData()->SetDataSize(tiling.GetDataSize());
    size_t *currentWorkspace = context->GetWorkspaceSizes(1);
    currentWorkspace[0] = 0;
    return ge::GRAPH_SUCCESS;
}
} // namespace optiling

具体步骤如下。

  1. 获取TilingContext的上下文，即Tiling函数的入参gert::TilingContext* context。

  2. 设置TilingData。上文步骤3中，定义了TilingData的类，此时可以用TilingData定义一个具体的实例，通过调用TilingData类的set_+field_name接口来设置TilingData的字段值，通过调用TilingData类的SaveToBuffer接口完成TilingData的序列化和保存。

    1. 通过上下文获取输入输出shape信息。本样例中通过TilingContext的GetInputShape接口获取输入的shape大小。

      // 获取输入shape信息
      uint32_t totalLength = context->GetInputShape(0)->GetOriginShape().GetShapeSize();

    2. 设置TilingData。通过调用set_+field_name方法来设置TilingData的字段值。

      // 用TilingData定义一个具体的实例
      TilingData tiling;
      // 设置TilingData
      tiling.set_totalLength(totalLength);
      tiling.set_tileNum(TILE_NUM);

    3. 调用TilingData类的SaveToBuffer接口完成序列化并保存至TilingContext上下文。SaveToBuffer的第一个参数为存储Buffer的首地址，第二个参数为Buffer的长度。通过调用GetRawTilingData获取无类型的TilingData的地址，再通过GetData获取数据指针，作为Buffer的首地址；通过调用GetRawTilingData获取无类型的TilingData的地址，再通过GetCapacity获取TilingData的长度，作为Buffer的长度。完成SaveToBuffer操作后需要通过SetDataSize设置TilingData的长度，该长度通过TilingData类的GetDataSize接口获取。

      // 序列化并保存
      tiling.SaveToBuffer(context->GetRawTilingData()->GetData(), context->GetRawTilingData()->GetCapacity());
      context->GetRawTilingData()->SetDataSize(tiling.GetDataSize());

  3. 通过SetBlockDim接口设置BlockDim。

    context->SetBlockDim(BLOCK_DIM);

  4. （可选）通过SetTilingKey设置TilingKey。

    context->SetTilingKey(1);

  5. （可选）通过GetWorkspaceSizes获取workspace size指针，并设置size大小。此处仅作为举例，设置workspace的大小为0。

    size_t *currentWorkspace = context->GetWorkspaceSizes(1);
    currentWorkspace[0] = 0;

Tiling参数设计更多样例-属性信息通过TilingData传递​

如果算子包含属性信息，该属性信息可以通过TilingData传递到kernel侧，参与kernel侧算子核函数的计算。以ReduceMaxCustom算子为例，该算子用于对输入数据按维度dim返回最大值，并且返回索引。ReduceMaxCustom算子有两个属性，reduceDim和isKeepDim，reduceDim表示按照哪一个维度进行reduce操作；isKeepDim表示是否需要保持输出的维度与输入一样。本样例仅支持对最后一维做reduce操作，输入数据类型为half。

  1. ReduceMaxCustom算子TilingData的定义如下。这里我们重点关注reduceAxisLen。参数reduceAxisLen表示获取reduceDim轴的长度，这里也就是最后一维的长度。该参数后续会通过TilingData传递到kernel侧参与计算。

    #ifndef REDUCE_MAX_CUSTOM_TILING_H
    #define REDUCE_MAX_CUSTOM_TILING_H
    #include "register/tilingdata_base.h"
    namespace optiling {
    BEGIN_TILING_DATA_DEF(ReduceMaxTilingData)
      TILING_DATA_FIELD_DEF(uint32_t, reduceAxisLen); // 添加tiling字段，reduceDim轴的长度
      // 其他TilingData参数的定义
      // ...
    END_TILING_DATA_DEF;
    // 注册算子tilingdata类到对应的ReduceMaxCustom算子
    REGISTER_TILING_DATA_CLASS(ReduceMaxCustom, ReduceMaxTilingData)
    }
    #endif // REDUCE_MAX_CUSTOM_TILING_H

  2. ReduceMaxCustom算子的Tiling实现如下。这里我们重点关注属性信息通过TilingData传递的过程：首先通过TilingContext上下文从attr获取reduceDim属性值；然后根据reduceDim属性值获取reduceDim轴的长度并设置到TilingData中。

    namespace optiling {
    static ge::graphStatus TilingFunc(gert::TilingContext *context)
    {
        ReduceMaxTilingData tiling;
        // 从attr获取reduceDim属性值，因为reduceDim是第一个属性，所以GetAttrPointer传入的索引值为获取reduceDim轴的长度
        const gert::StorageShape *xShapePtr = context->GetInputShape(0);
        const gert::Shape &xShape = xShapePtr->GetStorageShape();
        const uint32_t reduceAxisLen = xShape.GetDim(*reduceDim);
        // 计算TilingData中除了reduceAxisLen之外其他成员变量的值
        // ...
        // 将reduceAxisLen设置到tiling结构体中，传递到kernel函数使用
        tiling.set_reduceAxisLen(reduceAxisLen);
        // 设置TilingData中除了reduceAxisLen之外其他成员变量的值
        // ...
        // TilingData序列化保存
        tiling.SaveToBuffer(context->GetRawTilingData()->GetData(), context->GetRawTilingData()->GetCapacity());
        context->GetRawTilingData()->SetDataSize(tiling.GetDataSize());
        // ...
        return ge::GRAPH_SUCCESS;
    }
    }  // namespace optiling

Tiling参数设计更多样例-使用高阶API时配套的Tiling​

  1. 首先进行tiling结构定义：

    namespace optiling {
    BEGIN_TILING_DATA_DEF(MyAddTilingData)  // 声明tiling结构名字
      TILING_DATA_FIELD_DEF_STRUCT(TCubeTiling, cubeTilingData);   // 引用高阶API的tiling结构体
      TILING_DATA_FIELD_DEF(uint32_t, field);   // 结构成员的引用结构体
    END_TILING_DATA_DEF;
    REGISTER_TILING_DATA_CLASS(MyAdd, MyAddTilingData)  // tiling结构注册给算子
    }

  2. 通过高阶API配套的tiling函数对tiling结构初始化：

    static ge::graphStatus TilingFunc(gert::TilingContext* context) {
         int32_t M = 1024;
         int32_t N = 640;
         int32_t K = 256;
         int32_t baseM = 128;
         int32_t baseN = 128;
         auto ascendcPlatform = platform_ascendc::PlatformAscendC(context->GetPlatformInfo());
         MultiCoreMatmulTiling cubeTiling(ascendcPlatform);
         cubeTiling.SetDim(2);
         cubeTiling.SetAType(TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16);
         cubeTiling.SetBType(TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT16);
         cubeTiling.SetCType(TPosition::LCM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT);
         cubeTiling.SetBiasType(TPosition::GM, CubeFormat::ND, matmul_tiling::DataType::DT_FLOAT);
         cubeTiling.SetShape(M, N, K);
         cubeTiling.SetOrgShape(M, N, K);
         cubeTiling.SetFixSplit(baseM, baseN, -1);
         cubeTiling.SetBias(true);
         cubeTiling.SetBufferSpace(-1, -1, -1);
         MyAddTilingData tiling;
         if (cubeTiling.GetTiling(tiling.cubeTilingData) == -1){
             return ge::GRAPH_FAILED;
         }
         // To do sth
     }
