DataCopyPad

功能说明​

该接口提供数据非对齐搬运的功能，支持的数据传输通路如下。

  • GM->VECIN/VECOUT
  • VECIN/VECOUT->GM
  • VECIN/VECOUT->TSCM

其中从GM->VECIN/VECOUT进行数据搬运时，可以根据开发者的需要自行填充数据。

函数原型​

  • dataCopyParams为DataCopyExtParams类型，相比于DataCopyParams类型，支持的操作数步长等参数取值范围更大

    • 通路：GM->VECIN/VECOUT

      template <typename T>
      __aicore__ inline  void DataCopyPad(const LocalTensor<T> &dstLocal, const GlobalTensor<T> &srcGlobal, const DataCopyExtParams &dataCopyParams, const DataCopyPadExtParams<T> &padParams)

    • 通路：VECIN/VECOUT->GM

      template <typename T>
      __aicore__ inline  void DataCopyPad(const GlobalTensor<T> &dstGlobal, const LocalTensor<T> &srcLocal, const DataCopyExtParams &dataCopyParams)

  • dataCopyParams为DataCopyParams类型

    • 通路：GM->VECIN/VECOUT

      template<typename T>
      __aicore__ inline void DataCopyPad(const LocalTensor<T>& dstLocal, const GlobalTensor<T>& srcGlobal, const DataCopyParams& dataCopyParams, const DataCopyPadParams& padParams)

    • 通路：VECIN/VECOUT->GM

      template<typename T>
      __aicore__ inline void DataCopyPad(const GlobalTensor<T>& dstGlobal, const LocalTensor<T>& srcLocal,const DataCopyParams& dataCopyParams)

参数说明​

表1 模板参数说明

参数名描述
T操作数以及paddingValue（待填充数据值）的数据类型。 Kirin9020系列处理器，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/int32_t/uint32_t/half/float KirinX90系列处理器，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/int32_t/uint32_t/half/float

表2 接口参数说明

参数名输入/输出描述
dstLocal, dstGlobal输出目的操作数，类型为LocalTensor或GlobalTensor。
srcLocal, srcGlobal输入源操作数，类型为LocalTensor或GlobalTensor。
dataCopyParams输入搬运参数。 - DataCopyExtParams类型，具体参数说明请参考表3。 - DataCopyParams类型，具体参数说明请参考表4。
padParams输入从GM->VECIN/VECOUT进行数据搬运时，可以根据开发者需要，在搬运数据左边或右边填充数据。padParams是用于控制数据填充过程的参数，DataCopyPadExtParams类型，具体参数请参考表5。
nd2nzParams输入从VECIN/VECOUT->TSCM进行数据搬运时，可以进行ND到NZ的数据格式转换。nd2nzParams是用于控制数据格式转换的参数，Nd2NzParams类型，具体参数为：ndNum、nValue、dValue、srcNdMatrixStride、srcDValue、dstNzC0Stride、dstNzNStride、dstNzMatrixStride。 说明： Nd2NzParams的ndNum仅支持设置为1。

表3 DataCopyExtParams结构体参数定义

参数名称含义
blockCount指定该指令包含的连续传输数据块个数，数据类型为uint16_t，取值范围：blockCount∈[1, 4095]。
blockLen指定该指令每个连续传输数据块长度，该指令支持非对齐搬运，每个连续传输数据块长度单位为Byte。数据类型为uint32_t，blockLen不要超出该数据类型的取值范围。
srcStride源操作数，相邻连续数据块的间隔（前面一个数据块的尾与后面数据块的头的间隔），如果源操作数的逻辑位置为VECIN/VECOUT，则单位为dataBlock(32Bytes), 如果源操作数的逻辑位置为GM,则单位为Byte。数据类型为uint32_t，srcStride不要超出该数据类型的取值范围。
dstStride目的操作数，相邻连续数据块间的间隔（前面一个数据块的尾与后面数据块的头的间隔），如果目的操作数的逻辑位置为VECIN/VECOUT，则单位为dataBlock(32Bytes)，如果目的操作数的逻辑位置为GM，则单位为Byte。数据类型为uint32_t，dstStride不要超出该数据类型的取值范围。
rsv保留字段。

表4 DataCopyParams结构体参数定义

参数名称含义
blockCount指定该指令包含的连续传输数据块个数，数据类型为uint16_t，取值范围：blockCount∈[1, 4095]。
blockLen指定该指令每个连续传输数据块长度，该指令支持非对齐搬运，每个连续传输数据块长度单位为Byte。数据类型为uint16_t，blockLen不要超出该数据类型的取值范围。
srcStride源操作数，相邻连续数据块的间隔（前面一个数据块的尾与后面数据块的头的间隔），如果源操作数的逻辑位置为VECIN/VECOUT，则单位为dataBlock(32Bytes), 如果源操作数的逻辑位置为GM,则单位为Byte。数据类型为uint16_t，srcStride不要超出该数据类型的取值范围。
dstStride目的操作数，相邻连续数据块间的间隔（前面一个数据块的尾与后面数据块的头的间隔），如果目的操作数的逻辑位置为VECIN/VECOUT，则单位为dataBlock(32Bytes)，如果目的操作数的逻辑位置为GM，则单位为Byte。数据类型为uint16_t，dstStride不要超出该数据类型的取值范围。

表5 DataCopyPadExtParams结构体参数定义

参数名称含义
isPad是否需要填充开发者自定义的数据，取值范围：true，false。 true：填充padding value。 false：表示开发者不需要指定填充值，会默认填充随机值。
leftPadding连续搬运数据块左侧需要补充的数据范围，单位为元素个数。 leftPadding、rightPadding的字节数均不能超过32Bytes。
rightPadding连续搬运数据块右侧需要补充的数据范围，单位为元素个数。 leftPadding、rightPadding的字节数均不能超过32Bytes。
paddingValue左右两侧需要填充的数据值，需要保证在数据占用字节范围内。 数据类型和源操作数保持一致，T数据类型。 当数据类型长度为64位时，该参数只能设置为0。

  • GM->VECIN/VECOUT

    参数解释：

    • 当blockLen+leftPadding+rightPadding满足32字节对齐时，isPad为false，左右两侧填充的数据值会默认为随机值，否则为paddingValue。
    • 当blockLen+leftPadding+rightPadding不满足32字节对齐时，框架会填充一些假数据dummy，保证左右填充的数据和blockLen、假数据为32字节对齐。若leftPadding、rightPadding都为0：dummy会默认填充待搬运数据块的第一个元素值。若leftPadding/rightPadding不为0：isPad为false，左右两侧填充的数据值和dummy值均为随机值，否则为paddingValue。

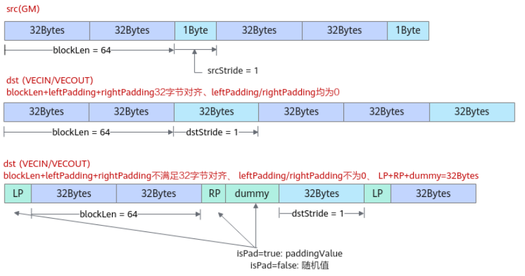

    配置示例1：

    • blockLen为64，每个连续传输数据块包含64Bytes。srcStride为1，因为源操作数的逻辑位置为GM，srcStride的单位为Byte，也就是说源操作数相邻数据块之间间隔1Byte；dstStride为1，因为目的操作数的逻辑位置为VECIN/VECOUT，dstStride的单位为dataBlock(32Bytes)，也就是说目的操作数相邻数据块之间间隔1个dataBlock。

    • blockLen+leftPadding+rightPadding满足32字节对齐，isPad为false，左右两侧填充的数据值会默认为随机值，否则为paddingValue。此处示例中，leftPadding、rightPadding均为0，则不填充。

    • blockLen+leftPadding+rightPadding不满足32字节对齐时，框架会填充一些假数据dummy，保证左右填充的数据和blockLen、假数据为32字节对齐。leftPadding/rightPadding不为0：若isPad为false，左右两侧填充的数据值和dummy值均为随机值，否则为paddingValue。

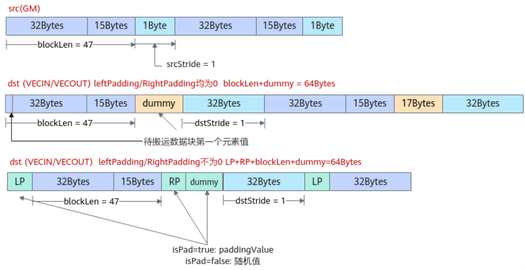

    配置示例2：

    • blockLen为47，每个连续传输数据块包含47Bytes；srcStride为1，表示源操作数相邻数据块之间间隔1Byte；dstStride为1，表示目的操作数相邻数据块之间间隔1个dataBlock。

    • blockLen+leftPadding+rightPadding不满足32字节对齐，leftPadding、rightPadding均为0：dummy会默认填充待搬运数据块的第一个元素值。

    • blockLen+leftPadding+rightPadding不满足32字节对齐，leftPadding/rightPadding不为0：若isPad为false，左右两侧填充的数据值和dummy值均为随机值，否则为paddingValue。

  • VECIN/VECOUT->GM

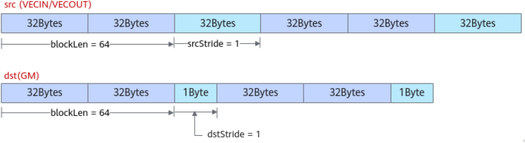

    当每个连续传输数据块长度blockLen为32字节对齐时，下图呈现了需要传入的DataCopyParams示例，blockLen为64，每个连续传输数据块包含64Bytes；srcStride为1，因为源操作数的逻辑位置为VECIN/VECOUT，srcStride的单位为dataBlock(32Bytes)，也就是说源操作数相邻数据块之间间隔1个dataBlock；dstStride为1，因为目的操作数的逻辑位置为GM，dstStride的单位为Byte，也就是说目的操作数相邻数据块之间间隔1Byte。

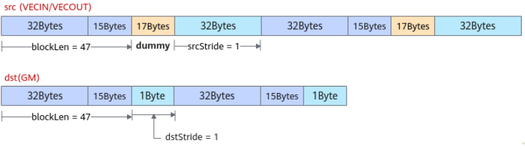

    当每个连续传输数据块长度blockLen不满足32字节对齐，由于Unified Buffer要求32字节对齐，框架在搬出时会自动补充一些假数据来保证对齐，但在当搬到GM时会自动将填充的假数据丢弃掉。下图呈现了该场景下需要传入的DataCopyParams示例和假数据补齐的原理。blockLen为47，每个连续传输数据块包含47Bytes，不满足32字节对齐；srcStride为1，表示源操作数相邻数据块之间间隔1个dataBlock；dstStride为1，表示目的操作数相邻数据块之间间隔1Byte。框架在搬出时会自动补充17Bytes的假数据来保证对齐，搬到GM时再自动将填充的假数据丢弃掉。

  • VECIN/VECOUT->TSCM

    内部实现涉及AIC和AIV之间的通信，实际搬运路径为VECIN/VECOUT->GM->TSCM，发送通信消息会有开销，性能会受到影响。

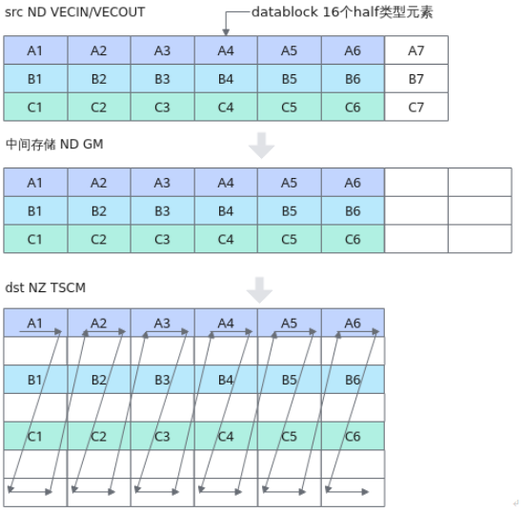

    如下图所示，展示了从VECIN/VECOUT搬运到GM，再搬运到TSCM的过程：示例中数据类型为half，单个datablock（32B）含有16个half元素，源操作数中的 A1A6、B1B6、C1~C6为需要进行搬运的数据。

    从VECIN/VECOUT->GM的搬运，数据存储格式没有发生转变，依然是ND。

    • blockCount为需要搬运的连续传输数据块个数，设置为3。
    • blockLen为一个连续传输数据块的大小(单位为Byte)，设置为6 * 32 = 192。
    • srcStride为源操作数相邻连续数据块的间隔（前面一个数据块的尾与后面数据块的头的间隔），源操作数逻辑位置为VECIN/VECOUT，其单位为datablock, 两个连续传输数据块（A1A6、B1B6）中间相隔1个A7，因此srcStride设置为1。
    • dstStride为目的操作数，相邻连续数据块间的间隔（前面一个数据块的尾与后面数据块的头的间隔），目的操作数逻辑位置为GM，其单位为Byte，两个连续传输数据块（A1A6、B1B6）中间相隔2个空白的datablock，因此dstStride设置为64Byte。

    从GM->TSCM的搬运，数据存储格式由ND转换为NZ。

    • ndNum固定为1，即A1A6、B1B6、C1~C6视作一整个ndMatrix。
    • nValue为ndMatrix的行数，即为3行。
    • dValue为ndMatrix中一行包含的元素个数，即为6 * 16 = 96个元素。
    • srcNdMatrixStride为相邻ndMatrix之间的距离，因为仅涉及1个ndMatrix，所以可填为0。
    • srcDValue表明ndMatrix的第x行和第x+1行所相隔的元素个数，如A1~B1的距离，即为8个datablock，8 * 16 = 128个元素。
    • dstNzC0Stride为src同一行的相邻datablock在NZ矩阵中相隔datablock数，如A1~A2的距离，即为7个datablock (A1 + 空白 + B1 + 空白 + C1 + 空白 * 2)。
    • dstNzNStride为src中ndMatrix的相邻行在NZ矩阵中相隔多少个datablock，如A1~B1的距离，即为2个datablock (A1 + 空白) 。
    • dstNzMatrixStride为相邻NZ矩阵之间的元素个数，因为仅涉及1个NZ矩阵，所以可以填为1。

返回值​

无

支持的型号​

Kirin9020系列处理器。

KirinX90系列处理器

约束说明​

leftPadding、rightPadding的字节数均不能超过32Bytes。

调用示例​

本示例实现了GM->VECIN->GM的非对齐搬运过程。

#include "kernel_operator.h"

class TestDataCopyPad {
public:
    __aicore__ inline TestDataCopyPad() {}
    __aicore__ inline void Init(__gm__ uint8_t* srcGm, __gm__ uint8_t* dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ half *)srcGm);
        dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, 32 * sizeof(half));
        pipe.InitBuffer(outQueueDst, 1, 32 * sizeof(half));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
        AscendC::DataCopyExtParams copyParams{1, 20 * sizeof(half), 0, 0, 0}; // 结构体DataCopyExtParams最后一个参数是rsv保留位
        AscendC::DataCopyPadExtParams<half> padParams{true, 0, 2, 0};
        AscendC::DataCopyPad(srcLocal, srcGlobal, copyParams, padParams); // 从GM->VECIN搬运40Bytes
        inQueueSrc.EnQue<half>(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
        AscendC::LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
        AscendC::Adds(dstLocal, srcLocal, scalar, 20);
        outQueueDst.EnQue(dstLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
        AscendC::DataCopyExtParams copyParams{1, 20 * sizeof(half), 0, 0, 0};
        AscendC::DataCopyPad(dstGlobal, dstLocal, copyParams); // 从VECIN->GM搬运40Bytes
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
    AscendC::GlobalTensor<half> srcGlobal;
    AscendC::GlobalTensor<half> dstGlobal;
    AscendC::DataCopyPadExtParams<half> padParams;
    AscendC::DataCopyExtParams copyParams;
    half scalar = 0;
};

extern "C" __global__ __aicore__ void kernel_data_copy_pad_kernel(__gm__ uint8_t* src_gm, __gm__ uint8_t* dst_gm)
{
    TestDataCopyPad op;
    op.Init(src_gm, dst_gm);
    op.Process();
}

结果示例：

输入数据(src0Global): [1 2 3 ... 32]
输出数据(dstGlobal):[1 2 3 ... 20]
