随路格式转换

功能说明​

随路格式转换数据搬运，适用于在搬运时进行格式转换。

函数原型​

  • 源操作数为GlobalTensor，目的操作数为LocalTensor（只支持ND2NZ格式转换）

    template <typename T>
    __aicore__ inline void DataCopy(const LocalTensor<T>& dstLocal, const GlobalTensor<T>& srcGlobal, const Nd2NzParams& intriParams);

    该原型接口支持的数据通路和数据类型如下所示：

    表1 数据通路和数据类型（源操作数为GlobalTensor，目的操作数为LocalTensor）

    支持型号数据通路源操作数和目的操作数的数据类型 (两者保持一致)
    Kirin9020系列处理器GM->A1/B1int8_t/uint8_t/int16_t/uint16_t/int32_t/uint32_t/half/float
    KirinX90系列处理器GM->A1/B1int8_t/uint8_t/int16_t/uint16_t/int32_t/uint32_t/half/float

    使用该接口时需要预留8K的Unified Buffer空间，作为接口的临时数据存放区。

  • 源操作数为LocalTensor，目的操作数为LocalTensor

    支持ND2NZ格式转换：

    // 支持ND2NZ格式转换
    template <typename T>
    __aicore__ inline void DataCopy(const LocalTensor<T>& dstLocal, const LocalTensor<T>& srcGlobal, const Nd2NzParams& intriParams);

    该原型接口支持的数据通路和数据类型如下所示：

    表2 数据通路和数据类型（源操作数为LocalTensor，目的操作数为LocalTensor）

    支持型号数据通路源操作数和目的操作数的数据类型 (两者保持一致)
    Kirin9020系列处理器VECIN / VECCALC / VECOUT -> TSCMint8_t/uint8_t/int16_t/uint16_t/int32_t/uint32_t/half/float
    KirinX90系列处理器VECIN / VECCALC / VECOUT -> TSCMint8_t/uint8_t/int16_t/uint16_t/int32_t/uint32_t/half/float

    当前Kirin9020通用核只考虑32Byte对齐的情形，后续根据需要增强接口。

参数说明​

表3 接口参数说明

参数名称输入/输出含义
dstLocal, dstGlobal输出目的操作数，类型为LocalTensor或GlobalTensor。支持的数据类型为：half/int16_t/uint16_t/float/int32_t/uint32_t/int8_t/uint8_t。
srcLocal, srcGlobal输入源操作数，类型为LocalTensor或GlobalTensor。支持的数据类型为：half/int16_t/uint16_t/float/int32_t/uint32_t/int8_t/uint8_t。
intriParams输入搬运参数，类型为Nd2NzParams/Nz2NdParamsFull/DataCopyCO12DstParams。

表4 Nd2NzParams结构体参数定义

参数名称含义
ndNum传输nd矩阵的数目，取值范围：ndNum∈[0, 4095]。
nValuend矩阵的行数，取值范围：nValue∈[0, 16384]。
dValuend矩阵的列数，取值范围：dValue∈[0, 65535]。
srcNdMatrixStride源操作数相邻nd矩阵起始地址间的偏移，取值范围：srcNdMatrixStride∈[0, 65535]，单位：element。
srcDValue源操作数同一nd矩阵的相邻行起始地址间的偏移，取值范围：srcDValue∈[1, 65535]，单位：element。
dstNzC0StrideND转换到NZ格式后，源操作数中的一行会转换为目的操作数的多行。dstNzC0Stride表示，目的nz矩阵中，来自源操作数同一行的多行数据相邻行起始地址间的偏移，取值范围：dstNzC0Stride∈[1, 16384]，单位：C0_SIZE（32B）。
dstNzNStride目的nz矩阵中，Z型矩阵相邻行起始地址之间的偏移。取值范围：dstNzNStride∈[1, 16384]，单位：C0_SIZE（32B）。
dstNzMatrixStride目的nz矩阵中，相邻nz矩阵起始地址间的偏移，取值范围：dstNzMatrixStride∈[1, 65535]，单位：element。

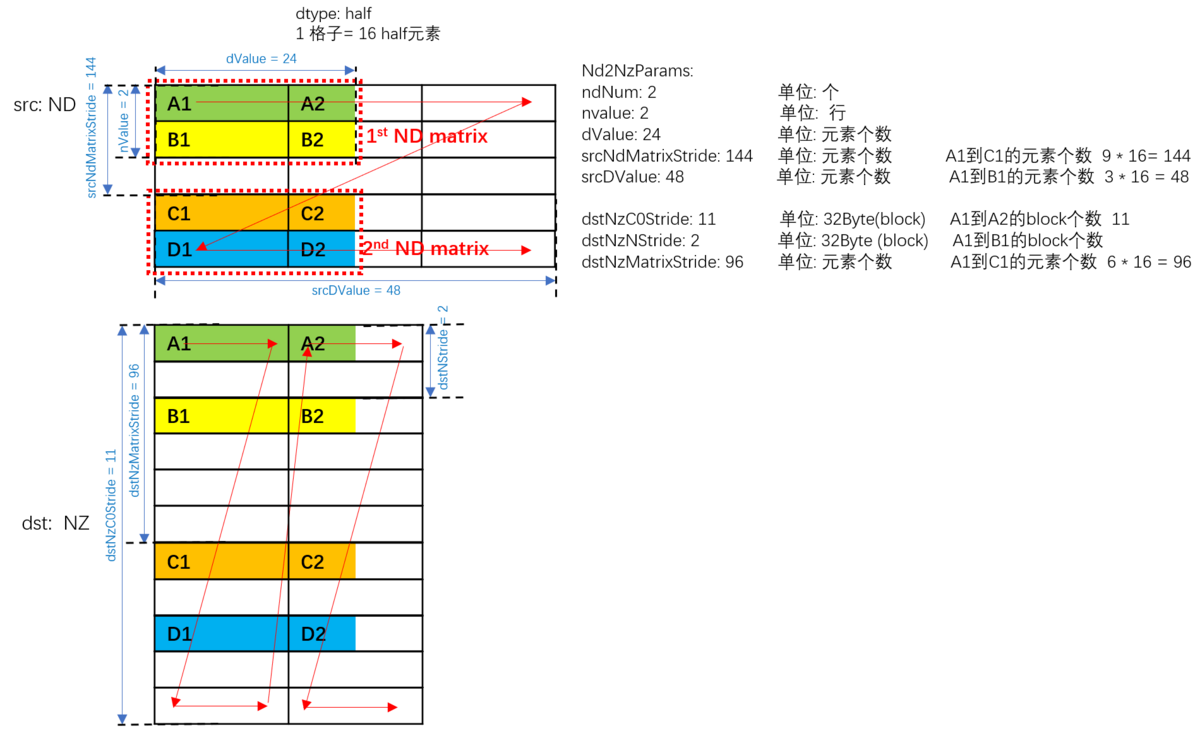

ND2NZ转换示意图如下，样例中参数设置值和解释说明如下。

  • ndNum = 2，表示传输nd矩阵的数目为2 (nd矩阵1为A1A2 + B1B2, nd矩阵2为C1C2 + D1D2)。
  • nValue = 2，nd矩阵的行数，也就是矩阵的高度为2。
  • dValue = 24，nd矩阵的列数，也就是矩阵的宽度为24个元素。
  • srcNdMatrixStride = 144，表达相邻nd矩阵起始地址间的偏移，即为A1~C1的距离，即为9个datablock，9 * 16 = 144个元素。
  • srcDValue = 48，表示一行的所含元素个数，即为A1到B1的距离，即为3个datablock，3 * 16 = 48个元素
  • dstNzC0Stride = 11。ND转换到NZ格式后，源操作数中的一行会转换为目的操作数的多行，例如src中A1和A2为1行，dst中A1和A2被分为2行。多行数据起始地址之间的偏移就是A1和A2在dst中的偏移，偏移为11个datablock。
  • dstNzNStride = 2，表达dst中一个ndMatrix, src的第x行和第x+1行之间的偏移，即A1和B1之间的距离，即为2个datablock。
  • dstNzMatrixStride = 96，表达dst中第x个ndMatrix的起点和第x+1个ndMatrix的起点的偏移，即A1和C1之间的距离，即为6个datablock，6 * 16 = 96个元素。

图1 Nd2Nz转换示意图

支持的型号​

Kirin9020系列处理器

KirinX90系列处理器
