TransDataTo5HD

功能说明

数据格式转换，一般用于将NCHW格式转换成NC1HWC0格式。特别的，也可以用于二维矩阵数据块的转置。完成转置功能时，相比于Transpose接口，Transpose仅支持16*16大小的矩阵转置。本接口单次repeat内可处理512Byte的数据（16个datablock），根据数据类型不同，支持不同shape的矩阵转置（比如数据类型为half时，单次repeat可完成16*16大小的矩阵转置），同时还可以支持多次repeat操作。

单次repeat内转换规则如下。

• 当输入数据类型是int16_t/uint16_t/half时，每个datablock中包含16个数，指令内部会循环16次，每次循环都会分别从指定的16个datablock中的对应位置取值，组成一个新的datablock单元放入目的地址中。如下图所示，图中的srcLocalList[0]-srcLocalList[15]代表源操作数的16个datablock。

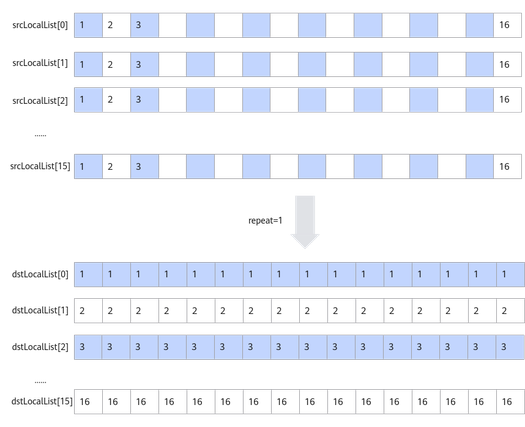

  图1 输入数据类型为int16_t/uint16_t/half时的转换规则



• 当数据类型是float/int32_t/uint32_t时，每个datablock包含8个数，指令内部会循环8次，每次循环都会分别从指定的16个datablock中的对应位置取值，组成2个新的datablock放入目的地址中。如下图所示：

  图2 输入数据类型为float/int32_t/uint32_t时的转换规则



• 当数据类型是int8_t/uint8_t时，每个datablock包含32个数，指令内部会循环16次，每次循环都会分别从指定的16个datablock中的对应位置取值，组成半个datablock放入目的地址中, 读取和存放是在datablock的高半部还是低半部由参数srcHighHalf和dstHighHalf决定。如下图所示：

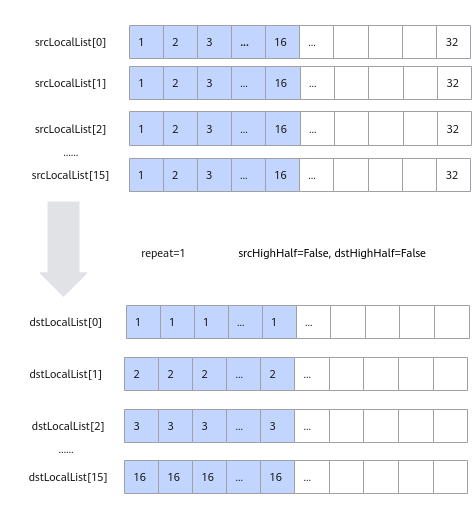

  图3 输入数据类型为int8_t/uint8_t时的转换规则



基于以上的转换规则，使用该接口进行NC1HWC0格式转换或者矩阵转置。NC1HWC0格式转换相对复杂，这里给出其具体的转换方法：

NCHW格式转换成NC1HWC0格式时，如果是数据类型是float/int32_t/uint32_t/int16_t/uint16_t/half，则C0=16；如果数据类型是uint8_t/int8_t，则C0=32。下图以C0=16为例进行介绍：

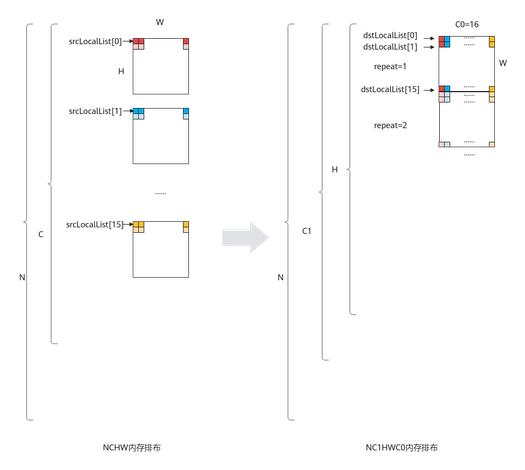

图4 NCHW格式转换成NC1HWC0格式时的转换规则

函数原型

dstLocalList与srcLocalList类型为LocalTensor的数组。

// NCHW_CONV_ADDR_LIST_SIZE值为16
template <typename T>
 __aicore__ inline void TransDataTo5HD(const LocalTensor<T> (&dstLocalList)[NCHW_CONV_ADDR_LIST_SIZE], const LocalTensor<T> (&srcLocalList)[NCHW_CONV_ADDR_LIST_SIZE], const TransDataTo5HDParams& nchwconvParams)

参数说明

表1 模板参数说明

参数名	描述
T	操作数数据类型。 Kirin9020系列处理器 KirinX90系列处理器

表2 参数列表

参数名称	输入/输出	含义
dstLocalList/dstList	输出	目的操作数地址序列。 类型为LocalTensor或者LocalTensor的地址值，LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。支持的数据类型参考表1。
srcLocalList/srcList	输入	源操作数地址序列。 类型为LocalTensor或者LocalTensor的地址值，LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。支持的数据类型参考表1。 数据类型需要与dstLocalList/dstList保持一致。
dstLocal	输出	目的操作数。 类型为LocalTensor，连续存储对应LocalTensor的地址值。LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。
srcLocal	输入	源操作数。 类型为LocalTensor，连续存储对应LocalTensor的地址值。LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。
nchwconvParams	输入	控制TransDataTo5HD的数据结构。结构体内包含：读取和写入位置的控制参数，迭代次数，相邻迭代间的地址步长等参数。该数据结构的定义请参考表3。

表3 TransDataTo5HDParams结构体内参数说明

参数名称	类型	说明
dstHighHalf	输入	指定每个dstLocalList地址中的数据存储到datablock的高半部还是低半部，该配置只支持int8_t/uint8_t的数据类型。 支持的数据类型为bool，有以下两种取值： - True：表示存储于datablock的高半部。 - False：表示存储于datablock的低半部。
srcHighHalf	输入	指定每个srcLocalList地址中的数据从datablock的高半部还是低半部读取，该配置只支持int8_t/uint8_t的数据类型。 支持的数据类型为bool，有以下两种取值： - True：表示从datablock的高半部读取。 - False：表示从datablock的低半部读取。

支持的型号

Kirin9020系列处理器

KirinX90系列处理器

注意事项

• 进行NCHW格式到NC1HWC0格式的转换时，一般用法是将srcLocalList/dstLocalList中的每个元素配置为每个HW平面的起点。

• 为了性能更优，int8_t/uint8_t时建议先固定dstHighHalf、srcHighHalf，在HW方向repeat后，再改变dstHighHalf、srcHighHalf。

• 为了节省地址空间，开发者可以定义一个Tensor，供源操作数与目的操作数同时使用（即地址重叠），相关约束如下。

  • 对于单次repeat（repeatTimes=1），且源操作数序列与目的操作数序列之间要求100%完全重叠，不支持部分重叠，且每一个block都必须相等。
  • 对于多次repeat（repeatTimes>1），若源操作数序列与目的操作数序列之间存在依赖，即第N次迭代的目的操作数是第N+1次的源操作数，这种情况是不支持地址重叠的。

• 操作数地址偏移对齐要求请参见通用约束。

• dstLocal与srcLocal中的地址需要连续存放，详见调用示例。

返回值

无

调用示例

• NCHW格式转换成NC1HWC0格式调用示例，其中输入数据为half类型，输入NCHW格式为（2, 32, 16, 16），目标格式NC1HWC0为（2, 2, 16, 16, 16）。

  #include "kernel_operator.h"

   class KernelTransDataTo5HD {
   public:
       __aicore__ inline KernelTransDataTo5HD() {}
       __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
       {
           srcGlobal.SetGlobalBuffer((__gm__ half *)src);
           dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
           pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(half));
           pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
           pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
           pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(half));
       }
       __aicore__ inline void Process()
       {
           CopyIn();
           Compute();
           CopyOut();
       }
   private:
       __aicore__ inline void CopyIn()
       {
           AscendC::LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
           AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
           inQueueSrc.EnQue(srcLocal);
       }
       __aicore__ inline void Compute()
       {
           AscendC::LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
           AscendC::LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
           AscendC::TransDataTo5HDParams transDataParams;
           transDataParams.dstHighHalf = false;
           transDataParams.srcHighHalf = false;
           transDataParams.repeatTimes = 16;
           transDataParams.dstRepStride = 16;
           transDataParams.srcRepStride = 1;
           for(int j = 0; j < 4; j++) {
               // 入参类型是LocalTensor地址值的调用方式，推荐使用
               uint64_t dstLocalList[16];
               for (int i = 0; i < 16; i++) {
                  dstLocalList[i] = (uint64_t)(dstLocal[j * c0size * height * width + width * i].GetPhyAddr());
               }
               uint64_t srcLocalList[16];
               for (int i = 0; i < 16; i++) {
                  srcLocalList[i] = (uint64_t)(srcLocal[j * c0size * height * width + height * width * i].GetPhyAddr());
               }
               AscendC::TransDataTo5HD<half>(dstLocalList, srcLocalList, transDataParams);
           }
           outQueueDst.EnQue<half>(dstLocal);
           inQueueSrc.FreeTensor(srcLocal);
       }
       __aicore__ inline void CopyOut()
       {
           AscendC::LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
           AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
           outQueueDst.FreeTensor(dstLocal);
       }
   private:
       AscendC::TPipe pipe;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
       AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
       AscendC::GlobalTensor<half> srcGlobal, dstGlobal;
       int srcDataSize = 16384;
       int dstDataSize = 16384;
       int width = 16; // H
       int height = 16; // W
       int c0size = 16; // C0
   };

   extern "C" __global__ __aicore__ void vec_transdata5hd_b16_nchw2nc1hwc0(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
   {
       KernelTransDataTo5HD op;
       op.Init(src, dstGm);
       op.Process();
   }
  输入数据：
   [[[[ 0.  0.  0. ...  0.  0.  0.]
      [ 0.  0.  0. ...  0.  0.  0.]
      [ 0.  0.  0. ...  0.  0.  0.]
      ...
      [ 0.  0.  0. ...  0.  0.  0.]
      [ 0.  0.  0. ...  0.  0.  0.]
      [ 0.  0.  0. ...  0.  0.  0.]]

     [[ 1.  1.  1. ...  1.  1.  1.]
      [ 1.  1.  1. ...  1.  1.  1.]
      [ 1.  1.  1. ...  1.  1.  1.]
      ...
      [ 1.  1.  1. ...  1.  1.  1.]
      [ 1.  1.  1. ...  1.  1.  1.]
      [ 1.  1.  1. ...  1.  1.  1.]]

     [[ 2.  2.  2. ...  2.  2.  2.]
      [ 2.  2.  2. ...  2.  2.  2.]
      [ 2.  2.  2. ...  2.  2.  2.]
      ...
      [ 2.  2.  2. ...  2.  2.  2.]
      [ 2.  2.  2. ...  2.  2.  2.]
      [ 2.  2.  2. ...  2.  2.  2.]]

     ...

     [[29. 29. 29. ... 29. 29. 29.]
      [29. 29. 29. ... 29. 29. 29.]
      [29. 29. 29. ... 29. 29. 29.]
      ...
      [29. 29. 29. ... 29. 29. 29.]
      [29. 29. 29. ... 29. 29. 29.]
      [29. 29. 29. ... 29. 29. 29.]]

     [[30. 30. 30. ... 30. 30. 30.]
      [30. 30. 30. ... 30. 30. 30.]
      [30. 30. 30. ... 30. 30. 30.]
      ...
      [30. 30. 30. ... 30. 30. 30.]
      [30. 30. 30. ... 30. 30. 30.]
      [30. 30. 30. ... 30. 30. 30.]]

     [[31. 31. 31. ... 31. 31. 31.]
      [31. 31. 31. ... 31. 31. 31.]
      [31. 31. 31. ... 31. 31. 31.]
      ...
      [31. 31. 31. ... 31. 31. 31.]
      [31. 31. 31. ... 31. 31. 31.]
      [31. 31. 31. ... 31. 31. 31.]]]

    [[[32. 32. 32. ... 32. 32. 32.]
      [32. 32. 32. ... 32. 32. 32.]
      [32. 32. 32. ... 32. 32. 32.]
      ...
      [32. 32. 32. ... 32. 32. 32.]
      [32. 32. 32. ... 32. 32. 32.]
      [32. 32. 32. ... 32. 32. 32.]]

     [[33. 33. 33. ... 33. 33. 33.]
      [33. 33. 33. ... 33. 33. 33.]
      [33. 33. 33. ... 33. 33. 33.]
      ...
      [33. 33. 33. ... 33. 33. 33.]
      [33. 33. 33. ... 33. 33. 33.]
      [33. 33. 33. ... 33. 33. 33.]]

     [[34. 34. 34. ... 34. 34. 34.]
      [34. 34. 34. ... 34. 34. 34.]
      [34. 34. 34. ... 34. 34. 34.]
      ...
      [34. 34. 34. ... 34. 34. 34.]
      [34. 34. 34. ... 34. 34. 34.]
      [34. 34. 34. ... 34. 34. 34.]]

     ...

     [[61. 61. 61. ... 61. 61. 61.]
      [61. 61. 61. ... 61. 61. 61.]
      [61. 61. 61. ... 61. 61. 61.]
      ...
      [61. 61. 61. ... 61. 61. 61.]
      [61. 61. 61. ... 61. 61. 61.]
      [61. 61. 61. ... 61. 61. 61.]]

     [[62. 62. 62. ... 62. 62. 62.]
      [62. 62. 62. ... 62. 62. 62.]
      [62. 62. 62. ... 62. 62. 62.]
      ...
      [62. 62. 62. ... 62. 62. 62.]
      [62. 62. 62. ... 62. 62. 62.]
      [62. 62. 62. ... 62. 62. 62.]]

     [[63. 63. 63. ... 63. 63. 63.]
      [63. 63. 63. ... 63. 63. 63.]
      [63. 63. 63. ... 63. 63. 63.]
      ...
      [63. 63. 63. ... 63. 63. 63.]
      [63. 63. 63. ... 63. 63. 63.]
      [63. 63. 63. ... 63. 63. 63.]]]]
  输出数据:
   [[[[[ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       ...
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]]

      [[ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       ...
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]]

      [[ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       ...
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]]

      ...

      [[ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       ...
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]]

      [[ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       ...
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]]

      [[ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       ...
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]
       [ 0.  1.  2. ... 13. 14. 15.]]]

     [[[16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       ...
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]]

      [[16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       ...
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]]

      [[16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       ...
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]]

      ...

      [[16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       ...
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]]

      [[16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       ...
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]]

      [[16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       ...
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]
       [16. 17. 18. ... 29. 30. 31.]]]]

    [[[[32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       ...
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]]

      [[32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       ...
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]]

      [[32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       ...
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]]

      ...

      [[32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       ...
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]]

      [[32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       ...
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]]

      [[32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       ...
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]
       [32. 33. 34. ... 45. 46. 47.]]]


     [[[48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       ...
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]]

      [[48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       ...
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]]

      [[48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       ...
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]]

      ...

      [[48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       ...
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]]

      [[48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       ...
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]]

      [[48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       ...
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]
       [48. 49. 50. ... 61. 62. 63.]]]]]

• 用于二维矩阵数据块的转置的int8_t（8bit位）调用示例。

  #include "kernel_operator.h"

   class KernelTransDataTo5HD {
   public:
       __aicore__ inline KernelTransDataTo5HD() {}
       __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
       {
           srcGlobal.SetGlobalBuffer((__gm__ int8_t *)src);
           dstGlobal.SetGlobalBuffer((__gm__ int8_t *)dstGm);
           pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(int8_t));
           pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
           pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
           pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(int8_t));
       }
       __aicore__ inline void Process()
       {
           CopyIn();
           Compute();
           CopyOut();
       }
   private:
       __aicore__ inline void CopyIn()
       {
           AscendC::LocalTensor<int8_t> srcLocal = inQueueSrc.AllocTensor<int8_t>();
           AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
           inQueueSrc.EnQue(srcLocal);
       }
       __aicore__ inline void Compute()
       {
           AscendC::LocalTensor<int8_t> srcLocal = inQueueSrc.DeQue<int8_t>();
           AscendC::LocalTensor<int8_t> dstLocal = outQueueDst.AllocTensor<int8_t>();
           for(int i = 0;i<dstDataSize; i++){
               dstLocal.SetValue(i,0);
           }
           AscendC::TransDataTo5HDParams transDataParams;
           // 写入dstLocalList的高半位
           transDataParams.dstHighHalf = true;
           // 从srcLocalList的高半位读取数据
           transDataParams.srcHighHalf = true;
           transDataParams.repeatTimes = 1;
           transDataParams.dstRepStride = 0;
           transDataParams.srcRepStride = 0;
           // 入参类型是LocalTensor的调用方式
           AscendC::LocalTensor<int8_t> dstLocalList[16];
           for (int i = 0; i < 16; i++) {
               dstLocalList[i] = dstLocal[width * i];
           }
           AscendC::LocalTensor<int8_t> srcLocalList[16];
           for (int i = 0; i < 16; i++) {
               srcLocalList[i] = srcLocal[width * i];
           }
           AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
           outQueueDst.EnQue<int8_t>(dstLocal);
           inQueueSrc.FreeTensor(srcLocal);
       }
       __aicore__ inline void CopyOut()
       {
           AscendC::LocalTensor<int8_t> dstLocal = outQueueDst.DeQue<int8_t>();
           AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
           outQueueDst.FreeTensor(dstLocal);
       }
   private:
       AscendC::TPipe pipe;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
       AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
       AscendC::GlobalTensor<int8_t> srcGlobal, dstGlobal;
       int srcDataSize = 512;
       int dstDataSize = 512;
       int width = 32;
   };

   extern "C" __global__ __aicore__ void transdata5hd_simple_kernel(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
   {
       KernelTransDataTo5HD op;
       op.Init(src, dstGm);
       op.Process();
   }
  输入数据：
   [[  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
      18  19  20  21  22  23  24  25  26  27  28  29  30  31]
    [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
      50  51  52  53  54  55  56  57  58  59  60  61  62  63]
    [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
      82  83  84  85  86  87  88  89  90  91  92  93  94  95]
    [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
     114 115 116 117 118 119 120 121 122 123 124 125 126 127]
    [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
      18  19  20  21  22  23  24  25  26  27  28  29  30  31]
    [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
      50  51  52  53  54  55  56  57  58  59  60  61  62  63]
    [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
      82  83  84  85  86  87  88  89  90  91  92  93  94  95]
    [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
     114 115 116 117 118 119 120 121 122 123 124 125 126 127]
    [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
      18  19  20  21  22  23  24  25  26  27  28  29  30  31]
    [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
      50  51  52  53  54  55  56  57  58  59  60  61  62  63]
    [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
      82  83  84  85  86  87  88  89  90  91  92  93  94  95]
    [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
     114 115 116 117 118 119 120 121 122 123 124 125 126 127]
    [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
      18  19  20  21  22  23  24  25  26  27  28  29  30  31]
    [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
      50  51  52  53  54  55  56  57  58  59  60  61  62  63]
    [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
      82  83  84  85  86  87  88  89  90  91  92  93  94  95]
    [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
     114 115 116 117 118 119 120 121 122 123 124 125 126 127]]
  输出数据：
   // 从输入数据的高半位读取数据，写入输出数据的高半位
   [[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 16 48 80 112 16 48 80 112 16 48 80 112 16 48 80 112 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 17 49 81 113 17 49 81 113 17 49 81 113 17 49 81 113 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 18 50 82 114 18 50 82 114 18 50 82 114 18 50 82 114 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 19 51 83 115 19 51 83 115 19 51 83 115 19 51 83 115 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 20 52 84 116 20 52 84 116 20 52 84 116 20 52 84 116 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 21 53 85 117 21 53 85 117 21 53 85 117 21 53 85 117 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 22 54 86 118 22 54 86 118 22 54 86 118 22 54 86 118 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 23 55 87 119 23 55 87 119 23 55 87 119 23 55 87 119 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 24 56 88 120 24 56 88 120 24 56 88 120 24 56 88 120 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 25 57 89 121 25 57 89 121 25 57 89 121 25 57 89 121 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 26 58 90 122 26 58 90 122 26 58 90 122 26 58 90 122 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 27 59 91 123 27 59 91 123 27 59 91 123 27 59 91 123 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 28 60 92 124 28 60 92 124 28 60 92 124 28 60 92 124 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 29 61 93 125 29 61 93 125 29 61 93 125 29 61 93 125 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 30 62 94 126 30 62 94 126 30 62 94 126 30 62 94 126 ]
   [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 31 63 95 127 31 63 95 127 31 63 95 127 31 63 95 127 ]]

• 用于二维矩阵数据块的转置的half（16bit位）调用示例。

  #include "kernel_operator.h"

   class KernelTransDataTo5HD {
   public:
       __aicore__ inline KernelTransDataTo5HD() {}
       __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
       {
           srcGlobal.SetGlobalBuffer((__gm__ half *)src);
           dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
           pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(half));
           pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
           pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
           pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(half));
       }
       __aicore__ inline void Process()
       {
           CopyIn();
           Compute();
           CopyOut();
       }
   private:
       __aicore__ inline void CopyIn()
       {
           AscendC::LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
           AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
           inQueueSrc.EnQue(srcLocal);
       }
       __aicore__ inline void Compute()
       {
           AscendC::LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
           AscendC::LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
           AscendC::TransDataTo5HDParams transDataParams;
           transDataParams.dstHighHalf = false;
           transDataParams.srcHighHalf = false;
           transDataParams.repeatTimes = 1;
           transDataParams.dstRepStride = 0;
           transDataParams.srcRepStride = 0;
           // 入参类型是LocalTensor的调用方式
           AscendC::LocalTensor<half> dstLocalList[16];
           for (int i = 0; i < 16; i++) {
               dstLocalList[i] = dstLocal[width * i];
           }
           AscendC::LocalTensor<half> srcLocalList[16];
           for (int i = 0; i < 16; i++) {
               srcLocalList[i] = srcLocal[width * i];
           }
           AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
           outQueueDst.EnQue<half>(dstLocal);
           inQueueSrc.FreeTensor(srcLocal);
       }
       __aicore__ inline void CopyOut()
       {
           AscendC::LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
           AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
           outQueueDst.FreeTensor(dstLocal);
       }
   private:
       AscendC::TPipe pipe;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
       AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
       AscendC::GlobalTensor<half> srcGlobal, dstGlobal;
       int srcDataSize = 256;
       int dstDataSize = 256;
       int width = 16;
   };

   extern "C" __global__ __aicore__ void nchwconv_demo_first(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
   {
       KernelTransDataTo5HD op;
       op.Init(src, dstGm);
       op.Process();
   }
  输入数据(src):
   [[  0.   1.   2.   3.   4.   5.   6.   7.   8.   9.  10.  11.  12.  13.
      14.  15.]
    [ 16.  17.  18.  19.  20.  21.  22.  23.  24.  25.  26.  27.  28.  29.
      30.  31.]
    [ 32.  33.  34.  35.  36.  37.  38.  39.  40.  41.  42.  43.  44.  45.
      46.  47.]
    [ 48.  49.  50.  51.  52.  53.  54.  55.  56.  57.  58.  59.  60.  61.
      62.  63.]
    [ 64.  65.  66.  67.  68.  69.  70.  71.  72.  73.  74.  75.  76.  77.
      78.  79.]
    [ 80.  81.  82.  83.  84.  85.  86.  87.  88.  89.  90.  91.  92.  93.
      94.  95.]
    [ 96.  97.  98.  99. 100. 101. 102. 103. 104. 105. 106. 107. 108. 109.
     110. 111.]
    [112. 113. 114. 115. 116. 117. 118. 119. 120. 121. 122. 123. 124. 125.
     126. 127.]
    [128. 129. 130. 131. 132. 133. 134. 135. 136. 137. 138. 139. 140. 141.
     142. 143.]
    [144. 145. 146. 147. 148. 149. 150. 151. 152. 153. 154. 155. 156. 157.
     158. 159.]
    [160. 161. 162. 163. 164. 165. 166. 167. 168. 169. 170. 171. 172. 173.
     174. 175.]
    [176. 177. 178. 179. 180. 181. 182. 183. 184. 185. 186. 187. 188. 189.
     190. 191.]
    [192. 193. 194. 195. 196. 197. 198. 199. 200. 201. 202. 203. 204. 205.
     206. 207.]
    [208. 209. 210. 211. 212. 213. 214. 215. 216. 217. 218. 219. 220. 221.
     222. 223.]
    [224. 225. 226. 227. 228. 229. 230. 231. 232. 233. 234. 235. 236. 237.
     238. 239.]
    [240. 241. 242. 243. 244. 245. 246. 247. 248. 249. 250. 251. 252. 253.
     254. 255.]]

  输出数据(dstGm):
   [[  0.  16.  32.  48.  64.  80.  96. 112. 128. 144. 160. 176. 192. 208.
     224. 240.]
    [  1.  17.  33.  49.  65.  81.  97. 113. 129. 145. 161. 177. 193. 209.
     225. 241.]
    [  2.  18.  34.  50.  66.  82.  98. 114. 130. 146. 162. 178. 194. 210.
     226. 242.]
    [  3.  19.  35.  51.  67.  83.  99. 115. 131. 147. 163. 179. 195. 211.
     227. 243.]
    [  4.  20.  36.  52.  68.  84. 100. 116. 132. 148. 164. 180. 196. 212.
     228. 244.]
    [  5.  21.  37.  53.  69.  85. 101. 117. 133. 149. 165. 181. 197. 213.
     229. 245.]
    [  6.  22.  38.  54.  70.  86. 102. 118. 134. 150. 166. 182. 198. 214.
     230. 246.]
    [  7.  23.  39.  55.  71.  87. 103. 119. 135. 151. 167. 183. 199. 215.
     231. 247.]
    [  8.  24.  40.  56.  72.  88. 104. 120. 136. 152. 168. 184. 200. 216.
     232. 248.]
    [  9.  25.  41.  57.  73.  89. 105. 121. 137. 153. 169. 185. 201. 217.
     233. 249.]
    [ 10.  26.  42.  58.  74.  90. 106. 122. 138. 154. 170. 186. 202. 218.
     234. 250.]
    [ 11.  27.  43.  59.  75.  91. 107. 123. 139. 155. 171. 187. 203. 219.
     235. 251.]
    [ 12.  28.  44.  60.  76.  92. 108. 124. 140. 156. 172. 188. 204. 220.
     236. 252.]
    [ 13.  29.  45.  61.  77.  93. 109. 125. 141. 157. 173. 189. 205. 221.
     237. 253.]
    [ 14.  30.  46.  62.  78.  94. 110. 126. 142. 158. 174. 190. 206. 222.
     238. 254.]
    [ 15.  31.  47.  63.  79.  95. 111. 127. 143. 159. 175. 191. 207. 223.
     239. 255.]]

• 用于二维矩阵数据块的转置的int32_t（32bit位）调用示例。

  #include "kernel_operator.h"

   class KernelTransDataTo5HD {
   public:
       __aicore__ inline KernelTransDataTo5HD() {}
       __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
       {
           srcGlobal.SetGlobalBuffer((__gm__ int32_t *)src);
           dstGlobal.SetGlobalBuffer((__gm__ int32_t *)dstGm);
           pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(int32_t));
           pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
           pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
           pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(int32_t));
       }
       __aicore__ inline void Process()
       {
           CopyIn();
           Compute();
           CopyOut();
       }
   private:
       __aicore__ inline void CopyIn()
       {
           AscendC::LocalTensor<int32_t> srcLocal = inQueueSrc.AllocTensor<int32_t>();
           AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
           inQueueSrc.EnQue(srcLocal);
       }
       __aicore__ inline void Compute()
       {
           AscendC::LocalTensor<int32_t> srcLocal = inQueueSrc.DeQue<int32_t>();
           AscendC::LocalTensor<int32_t> dstLocal = outQueueDst.AllocTensor<int32_t>();
           AscendC::TransDataTo5HDParams transDataParams;
           transDataParams.dstHighHalf = false;
           transDataParams.srcHighHalf = false;
           transDataParams.repeatTimes = 1;
           transDataParams.dstRepStride = 0;
           transDataParams.srcRepStride = 0;
           // 入参类型是LocalTensor的调用方式
           AscendC::LocalTensor<int32_t> dstLocalList[16];
           for (int i = 0; i < 16; i++) {
               dstLocalList[i] = dstLocal[width * i];
           }
           AscendC::LocalTensor<int32_t> srcLocalList[16];
           for (int i = 0; i < 16; i++) {
               srcLocalList[i] = srcLocal[width * i];
           }
           AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
           outQueueDst.EnQue<int32_t>(dstLocal);
           inQueueSrc.FreeTensor(srcLocal);
       }
       __aicore__ inline void CopyOut()
       {
           AscendC::LocalTensor<int32_t> dstLocal = outQueueDst.DeQue<int32_t>();
           AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
           outQueueDst.FreeTensor(dstLocal);
       }
   private:
       AscendC::TPipe pipe;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
       AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
       AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
       AscendC::GlobalTensor<int32_t> srcGlobal, dstGlobal;
       int srcDataSize = 128;
       int dstDataSize = 128;
       int width = 8;
   };

   extern "C" __global__ __aicore__ void trans5hd_simple_kernel(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
   {
       KernelTransDataTo5HD op;
       op.Init(src, dstGm);
       op.Process();
   }
  输入数据（src）：
   [  0   1   2   3   4   5   6   7
      8   9  10  11  12  13  14  15
     16  17  18  19  20  21  22  23
     24  25  26  27  28  29  30  31
     32  33  34  35  36  37  38  39
     40  41  42  43  44  45  46  47
     48  49  50  51  52  53  54  55
     56  57  58  59  60  61  62  63
     64  65  66  67  68  69  70  71
     72  73  74  75  76  77  78  79
     80  81  82  83  84  85  86  87
     88  89  90  91  92  93  94  95
     96  97  98  99  100 101 102 103
     104 105 106 107 108 109 110 111
     112 113 114 115 116 117 118 119
     120 121 122 123 124 125  126 127]
  输出数据（dstGm）：
    [0 8 16 24 32 40 48 56 64 72 80 88 96 104 112 120
     1 9 17 25 33 41 49 57 65 73 81 89 97 105 113 121
     2 10 18 26 34 42 50 58 66 74 82 90 98 106 114 122
     3 11 19 27 35 43 51 59 67 75 83 91 99 107 115 123
     4 12 20 28 36 44 52 60 68 76 84 92 100 108 116 124
     5 13 21 29 37 45 53 61 69 77 85 93 101 109 117 125
     6 14 22 30 38 46 54 62 70 78 86 94 102 110 118 126
     7 15 23 31 39 47 55 63 71 79 87 95 103 111 119 127]
