AscendC API列表

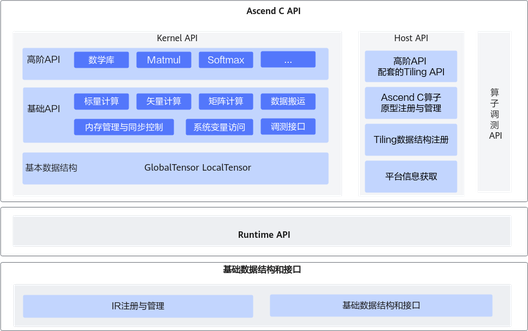

AscendC提供一组类库API，开发者使用标准C++语法和类库API进行编程。AscendC编程类库API示意图如下所示，分为：

• Kernel API：用于实现算子核函数的API接口。包括：

  • 基本数据结构： Kernel API中使用到的基本数据结构，比如GlobalTensor和LocalTensor。
  • 基础API： 实现对硬件能力的抽象，开放芯片的能力，保证完备性和兼容性。标注为ISASI（Instruction Set Architecture Special Interface，硬件体系结构相关的接口）类别的API，不能保证跨硬件版本兼容。
  • 高阶API： 实现一些常用的计算算法，用于提高编程开发效率，通常会调用多种基础API实现。高阶API包括数学库、Matmul、Softmax等API。高阶API可以保证兼容性。

• Host API：

  • 高阶API配套的Tiling API：kernel侧高阶API配套的Tiling API，方便开发者获取kernel计算时所需的Tiling参数。
  • AscendC算子原型注册与管理API：用于AscendC算子原型定义和注册的API。
  • Tiling数据结构注册API：用于AscendC算子TilingData数据结构定义和注册的API。
  • 平台信息获取API：在实现Host侧的Tiling函数时，可能需要获取一些硬件平台的信息，来支撑Tiling的计算，比如获取硬件平台的核数等信息。平台信息获取API提供获取这些平台信息的功能。

• 算子调测API：用于算子调测的API，包括孪生调试，性能调测等。

  进行AscendC算子Host侧编程时，需要使用基础数据结构和API，请参考gert命名空间，完成算子开发后，需要使用Runtime API完成算子的调用。



Kernel API-基础API

表1 标量计算API列表

接口名	功能描述
ScalarGetCountOfValue	获取一个uint64_t类型数字的二进制中0或者1的个数。
ScalarCountLeadingZero	计算一个uint64_t类型数字前导0的个数（二进制从最高位到第一个1一共有多少个0）。
ScalarCast	将一个scalar的类型转换为指定的类型。
CountBitsCntSameAsSignBit	计算一个uint64_t类型数字的二进制中，从最高数值位开始与符号位相同的连续比特位的个数。
ScalarGetSFFValue	获取一个uint64_t类型数字的二进制中第一个0或1出现的位置。

表2 矢量计算API列表

分类	接口名	功能描述	当前是否支持孪生调试
单目指令	Exp	按元素取自然指数。	是
单目指令	Ln	按元素取自然对数。	是
单目指令	Abs	按元素取绝对值。	是
单目指令	Reciprocal	按元素取倒数。	是
单目指令	Sqrt	按元素做开方。	是
单目指令	Rsqrt	按元素做开方后取倒数。	是
单目指令	Not	按元素做按位取反。	是
单目指令	Relu	按元素做线性整流Relu。	是
双目指令	Add	按元素求和。	是
双目指令	Sub	按元素求差。	是
双目指令	Mul	按元素求积。	是
双目指令	Div	按元素求商。	是
双目指令	Max	按元素求最大值。	是
双目指令	Min	按元素求最小值。	是
双目指令	And	针对每对元素执行按位与运算。	是
双目指令	Or	针对每对元素执行按位或运算。	是
标量双目指令	Adds	矢量内每个元素与标量求和。	是
标量双目指令	Muls	矢量内每个元素与标量求积。	是
标量双目指令	Maxs	源操作数矢量内每个元素与标量相比，如果比标量大，则取源操作数值，比标量的值小，则取标量值。	是
标量双目指令	Mins	源操作数矢量内每个元素与标量相比，如果比标量大，则取标量值，比标量的值小，则取源操作数。	是
标量双目指令	ShiftLeft	源操作数内每个元素做逻辑左移，逻辑左移的位数由输入参数scalar决定。	是
标量双目指令	ShiftRight	源操作数内每个元素做右移，右移的位数由输入参数scalar决定。	是
标量双目指令	LeakyRelu	按元素做带泄露线性整流Leaky ReLU。	否
标量三目指令	Axpy	源操作数(srcLocal)中每个元素与标量求积后和目的操作数(dstLocal)中的对应元素相加。	否
精度转换指令	Cast	根据源操作数和目的操作数Tensor的数据类型进行精度转换。	是
数据转换	Transpose	可实现16*16的二维矩阵数据块的转置。可实现[N,C,H,W]与[N,H,W,C]互相转换。	是
数据转换	TransDataTo5HD	数据格式转换，一般用于将NCHW格式转换成NC1HWC0格式。特别的，也可以用于二维矩阵数据块的转置。	是
数据填充	Duplicate	将一个变量或一个立即数，复制多次并填充到向量。	是
数据填充	CreateVecIndex	以firstValue为起始值创建向量索引。	是
数据分散/数据收集	Gather	给定输入的张量和一个地址偏移张量，Gather指令根据偏移地址将输入张量按元素收集到结果张量中。	否

表3 数据搬运API列表

接口名	功能描述
DataCopy	数据搬运接口，包括普通数据搬运、随路格式转换。
DataCopyPad	数据搬运接口，该接口提供数据非对齐搬运的功能。

表4 内存管理与同步控制API列表

接口名	功能描述
TPipe	TPipe是用来管理全局内存等资源的框架。通过TPipe类提供的接口可以完成内存等资源的分配管理操作。
GetTPipePtr	获取框架当前管理全局内存的TPipe指针，开发者获取指针后，可进行TPipe相关的操作。
TBufPool	TPipe可以管理全局内存资源，而TBufPool可以手动管理或复用Unified Buffer/L1 Buffer物理内存，主要用于多个stage计算中Unified Buffer/L1 Buffer物理内存不足的场景。
TQue	提供入队出队等接口，通过队列（Queue）完成任务间通信和同步。
TQueBind	TQueBind绑定源逻辑位置和目的逻辑位置，根据源位置和目的位置，来确定内存分配的位置 、插入对应的同步事件，帮助开发者解决内存分配和管理、同步等问题。
TBuf	使用AscendC编程的过程中，可能会用到一些临时变量。这些临时变量占用的内存可以使用TBuf数据结构来管理。
GetUserWorkspace	获取开发者使用的workspace指针。
SetSysWorkSpace	在进行融合算子编程时，由于框架通信机制需要使用到workspace，也就是系统workspace，所以在该场景下，开发者要调用该接口，设置系统workspace的指针。
GetSysWorkSpacePtr	获取系统workspace指针。

表5 系统变量访问API列表

接口名	功能描述
GetBlockNum	获取当前任务配置的Block数，用于代码内部的多核逻辑控制等。
GetBlockIdx	获取当前core的index，用于代码内部的多核逻辑控制及多核偏移量计算等。

表6 调测接口列表

接口名	功能描述
DumpTensor	基于算子工程开发的算子，可以使用该接口Dump指定Tensor的内容。
printf	基于算子工程开发的算子，可以使用该接口实现CPU侧/NPU侧调试场景下的格式化输出功能。
assert	基于算子工程开发的算子，可以使用该接口实现CPU/NPU域assert断言功能。
DumpAccChkPoint	基于算子工程开发的算子，可以使用该接口Dump指定Tensor的内容。该接口可以支持指定偏移位置的Tensor打印。
Trap	当软件产生异常后，使用该指令使kernel中止运行。

表7 其他接口列表

分类	接口名	功能描述
Kernel Tiling	GET_TILING_DATA	用于获取算子kernel入口函数传入的tiling信息，并填入注册的Tiling结构体中，此函数会以宏展开的方式进行编译。如果开发者注册了多个TilingData结构体，使用该接口返回默认注册的结构体。
Kernel Tiling	GET_TILING_DATA_WITH_STRUCT	使用该接口指定结构体名称，可获取指定的tiling信息，并填入对应的Tiling结构体中，此函数会以宏展开的方式进行编译。与GET_TILING_DATA的区别是：GET_TILING_DATA只能获取默认注册的结构体，该接口可以根据指定的结构体名称获取对应的结构体，常用于针对不同的TilingKey注册了不同结构体的情况下。
Kernel Tiling	TILING_KEY_IS	在核函数中判断本次执行时的tiling_key是否等于某个key，从而标识tiling_key==key的一条kernel分支。

Kernel API-高阶API

表8 Matmul API列表

接口名	功能描述
Matmul	Matmul矩阵乘法的运算。

Host API

表9 Host API列表

分类	接口名	功能描述
原型注册与管理	原型注册接口（OP_ADD）	注册算子的原型定义。
原型注册与管理	OpDef	用于算子原型定义。
原型注册与管理	OpParamDef	用于算子参数定义。
原型注册与管理	OpAttrDef	用于算子属性定义。
原型注册与管理	OpAICoreDef	用于定义AI处理器上相关实现信息，并关联Tiling实现、Shape推导等函数。
Tiling数据结构注册	TilingData结构定义	定义一个TilingData的类，添加所需的成员变量（TilingData字段），用于保存所需TilingData参数。完成该TilingData类的定义后，该类通过继承TilingDef类（用来存放、处理开发者自定义Tiling结构体成员变量的基类）提供TilingData字段设置、序列化和保存等接口。
Tiling数据结构注册	TilingData结构注册	注册定义的TilingData结构体并和自定义算子绑定。
平台信息获取	PlatformAscendC	在实现Host侧的Tiling函数时，可能需要获取一些硬件平台的信息，来支撑Tiling的计算，比如获取硬件平台的核数等信息。PlatformAscendC类提供获取这些平台信息的功能。

算子调测API

表10 算子调测API列表

接口名	功能描述
GmAlloc	进行核函数的CPU侧运行验证时，用于创建共享内存：在/tmp目录下创建一个共享文件，并返回该文件的映射指针。
GmFree	进行核函数的CPU侧运行验证时，用于释放通过GmAlloc申请的共享内存。
ICPU_RUN_KF	进行核函数的CPU侧运行验证时，CPU调测总入口，完成CPU侧的算子程序调用。
ICPU_SET_TILING_KEY	用于指定本次CPU调测使用的tilingKey。调测执行时，将只执行算子核函数中该tilingKey对应的分支。
