Broadcast

功能说明

将输入按照输出shape进行广播。

比如A的shape为(2,1)，广播的目标shape为(2,16)，则会将原来的一列扩展为相同的16列。

输入数据：  [[ 1] [ 2]]
输出数据：  [[ 1  1  1  1  1  1  1  1  1  1  1  1  1  1  1  1] [ 2  2  2  2  2  2  2  2  2  2  2  2  2  2  2  2]]

实现原理

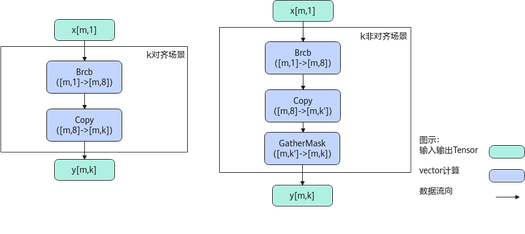

以float类型，ND格式，[m, 1]广播到[m, k]为例，描述Broadcast高阶API内部算法框图，如下图所示。

图1 Broadcast算法框图

计算过程分为如下几步，均在Vector上进行：

Brcb步骤：将每个元素广播为一个datablock；
Copy步骤：将每个datablock均复制为多个datablock，k对齐场景下即为结果y；
对于k非对齐的场景，再使用GatherMask截取[m, k]个元素，其中k'表示k向上对齐32B的大小。

函数原型

通过sharedTmpBuffer入参传入临时空间

template <typename T, int32_t dim, int32_t axis, bool isReuseSource = false>
__aicore__ inline void Broadcast(const LocalTensor<T> &dstLocal, const LocalTensor<T> &srcLocal, const uint32_t dstShape[dim], const uint32_t srcShape[dim], LocalTensor<uint8_t> &sharedTmpBuffer)

接口框架申请临时空间

template <typename T, int32_t dim, int32_t axis, bool isReuseSource = false>
__aicore__ inline void Broadcast(const LocalTensor<T> &dstLocal, const LocalTensor<T> &srcLocal, const uint32_t dstShape[dim], const uint32_t srcShape[dim])

该接口需要额外的临时空间来存储计算过程中的中间变量。临时空间支持开发者通过sharedTmpBuffer入参传入和接口框架申请两种方式。

通过sharedTmpBuffer入参传入，使用该tensor作为临时空间进行处理，接口框架不再申请。该方式开发者可以自行管理sharedTmpBuffer内存空间，并在接口调用完成后，复用该部分内存，内存不会反复申请释放，灵活性较高，内存利用率也较高。
接口框架申请临时空间，开发者无需申请，但是需要预留临时空间的大小。

通过sharedTmpBuffer传入的情况，开发者需要为tensor申请空间；接口框架申请的方式，开发者需要预留临时空间。

参数说明

表1 模板参数说明

参数名称	功能
T	操作数的数据类型。支持的数据类型为：uint8_t/int8_t/half/float。
dim	输入/输出tensor的维度，目前仅支持1维和2维。
axis	要广播的维度，目前仅支持0和1。
isReuseSource	是否允许修改源操作数。该参数预留，传入默认值false即可。

表2 接口参数说明

参数名称	输入/输出	描述
dstLocal	输出	目的操作数。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。
srcLocal	输入	源操作数。源操作数的数据类型需要与目的操作数保持一致。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。
dstShape	输入	输出tensor的shape：uint32_t类型的数组，长度为1或者2，输入/输出的shape维度数目必须一致。
srcShape	输入	输入tensor的shape：uint32_t类型的数组，长度为1或者2，输入/输出的shape维度数目必须一致。
sharedTmpBuffer	输入	临时缓存。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。用于Broadcast内部复杂计算时存储中间变量，由开发者提供。

返回值

无

支持的型号

KirinX90系列处理器

约束说明

操作数地址偏移对齐要求请参见通用约束。
不支持源操作数与目的操作数地址重叠。
当前仅支持ND格式的输入，不支持其他格式。
dim目前仅支持1或者2， axis目前仅支持0或者1。
对于Atlas推理系列产品AI Core，在dim=2，axis=1时，srcShape[0]必须为32B对齐。
在dim=2，axis=0时，要求srcShape[1]必须32B对齐。

调用示例

#include "kernel_operator.h"

template <typename T, int32_t dim, int32_t axis>
class KernelBroadcast {
public:
    __aicore__ inline KernelBroadcast()
    {}
    __aicore__ inline void Init(
        GM_ADDR srcGm, GM_ADDR dstGm, const uint32_t dstShape[dim], const uint32_t srcShape[dim])
    {
        for (uint32_t i = 0; i < dim; i++) {
            srcSize *= srcShape[i];
            dstSize *= dstShape[i];
        }
        srcGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ T *>(srcGm), srcSize);
        dstGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ T *>(dstGm), dstSize);

        pipe.InitBuffer(inQueueX, 1, srcSize * sizeof(T));
        pipe.InitBuffer(outQueue, 1, dstSize * sizeof(T));
        dstShape_ = dstShape;
        srcShape_ = srcShape;
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<T> srcLocal = inQueueX.AllocTensor<T>();
        AscendC::DataCopy(srcLocal, srcGlobal, srcSize);
        inQueueX.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<T> dstLocal = outQueue.AllocTensor<T>();
        AscendC::LocalTensor<T> srcLocal = inQueueX.DeQue<T>();
        AscendC::Broadcast<T, dim, axis>(dstLocal, srcLocal, dstShape_, srcShape_);

        outQueue.EnQue<T>(dstLocal);
        inQueueX.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<T> dstLocal = outQueue.DeQue<T>();
        AscendC::DataCopy(dstGlobal, dstLocal, dstSize);
        outQueue.FreeTensor(dstLocal);
    }

private:
    AscendC::GlobalTensor<T> srcGlobal;
    AscendC::GlobalTensor<T> dstGlobal;

    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::TPosition::VECIN, 1> inQueueX;
    AscendC::TQue<AscendC::TPosition::VECOUT, 1> outQueue;
    const uint32_t *dstShape_{nullptr};
    const uint32_t *srcShape_{nullptr};
    int32_t srcSize{1};
    int32_t dstSize{1};
};

template <typename T, int32_t dim, int32_t axis>
__aicore__ void kernel_broadcast_operator(
    GM_ADDR srcGm, GM_ADDR dstGm, const uint32_t dstShape[dim], const uint32_t srcShape[dim])
{
    KernelBroadcast<T, dim, axis> op;
    op.Init(srcGm, dstGm, dstShape, srcShape);
    op.Process();
}

结果示例如下：

输入数据（srcLocal）:
[[ 1] [ 2] [ 3] [ 4] [ 5] [ 6] [ 7] [ 8] [ 9] [10] [11] [12] [13] [14] [15] [16]]
dim：2
axis：1
输出数据（dstLocal）:
[[ 1  1  1  1  1  1  1  1  1  1  1  1  1  1  1  1]
[ 2  2  2  2  2  2  2  2  2  2  2  2  2  2  2  2]
[ 3  3  3  3  3  3  3  3  3  3  3  3  3  3  3  3]
[ 4  4  4  4  4  4  4  4  4  4  4  4  4  4  4  4]
[ 5  5  5  5  5  5  5  5  5  5  5  5  5  5  5  5]
[ 6  6  6  6  6  6  6  6  6  6  6  6  6  6  6  6]
[ 7  7  7  7  7  7  7  7  7  7  7  7  7  7  7  7]
[ 8  8  8  8  8  8  8  8  8  8  8  8  8  8  8  8]
[ 9  9  9  9  9  9  9  9  9  9  9  9  9  9  9  9]
[10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10]
[11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11]
[12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12]
[13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13]
[14 14 14 14 14 14 14 14 14 14 14 14 14 14 14 14]
[15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15]
[16 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16]]
