可视化工具

概述​

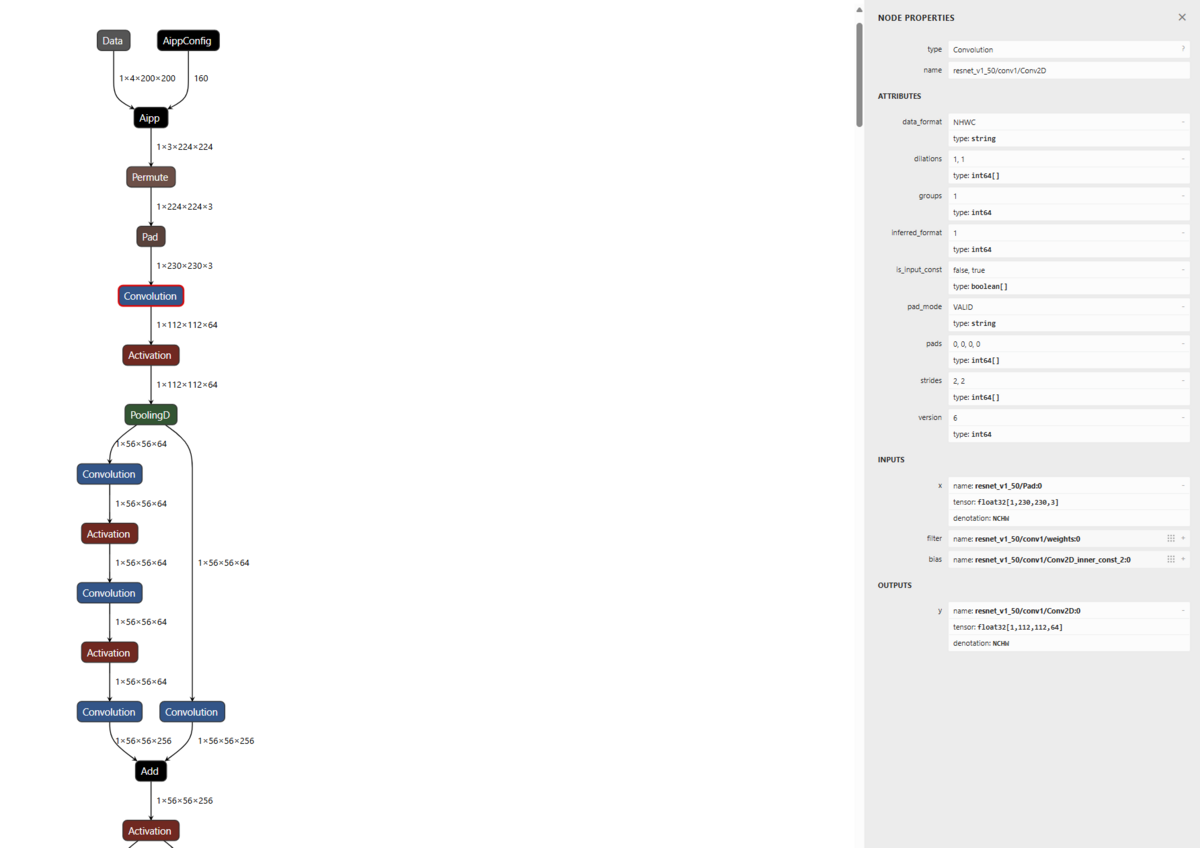

Netron是一个神经网络模型可视化工具，支持许多主流AI框架模型的可视化。Netron 5.1.6版本开始支持.om模型可视化。如下图所示，使用Netron工具加载.om模型后，可以展示模型的拓扑结构、图、节点的信息等。

功能描述​

  • 支持加载.om模型。
  • 支持展示拓扑结构和数据流shape。
  • 支持查看模型的format、input和output等参数。
  • 支持查看编译后模型的子图和算子设备信息。
  • 支持查看节点的NODE PROPERTIES、ATTRIBUTES、INPUTS和OUTPUTS等信息。
  • 支持保存可视化结果导出为图片。

使用可视化工具​

安装工具​

  1. 下载最新的Netron。

  2. 安装Netron。

    • macOS: 下载.dmg文件或者执行brew cask install netron。
    • Linux: 下载.AppImage文件或者执行snap install netron。
    • Windows: 下载.exe文件或者执行winget install netron。
    • Python服务器：执行pip install netron安装Netron，然后通过netron [FILE]或netron.start('[FILE]')加载模型。
    • 浏览器：无需安装，直接打开网页端Netron可使用。

  3. 安装完成后，将模型拖入窗口即可打开。

查看子图​

对于编译后有子图的模型，可按照如下操作查看。

  1. 将编译后的模型拖入Netron工具，即可打开。

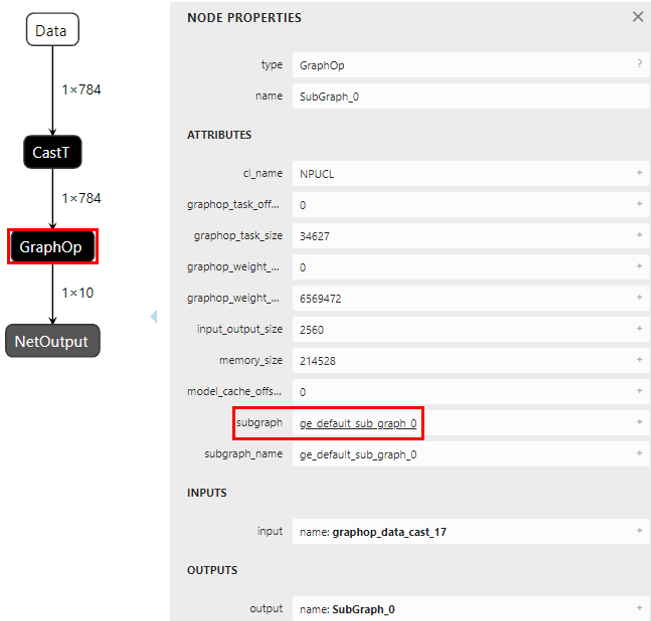

  2. 点击子图节点，在右侧查找"ATTRIBUTES->subgraph"，点击"subgraph"的属性值。

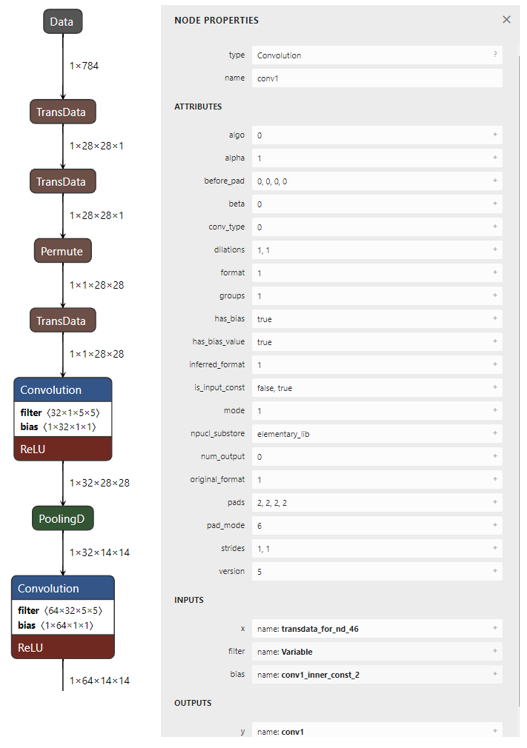

  3. 查看子图节点的NODE PROPERTIES、ATTRIBUTES、INPUTS和OUTPUTS等信息。

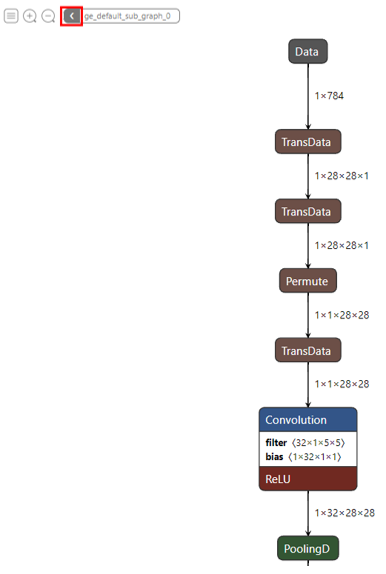

  4. 点击左上角箭头，返回主图。
