双路预览(ArkTS)

在开发相机应用时，需要先申请相关权限。

双路预览，即应用可同时使用两路预览流，一路用于在屏幕上显示，一路用于图像处理等其他操作，提升处理效率。

相机应用通过控制相机，实现图像显示（预览）、照片保存（拍照）、视频录制（录像）等基础操作。相机开发模型为Surface模型，即应用通过Surface进行数据传递，通过ImageReceiver的Surface获取拍照流的数据、通过XComponent的Surface获取预览流的数据。

如果要实现双路预览，可以先参考拍照，在双路预览中将拍照流改为另一路预览流，通过ImageReceiver的Surface创建另一个previewOutput，其余流程与拍照一致。

详细的API说明请参考@ohos.multimedia.camera (相机管理)。

约束与限制

暂不支持动态添加流，即不能在没有调用session.stop的情况下，调用addOutput添加流。
对ImageReceiver组件获取到的图像数据处理后，需要将对应的图像Buffer释放，确保Surface的BufferQueue正常轮转。

调用流程

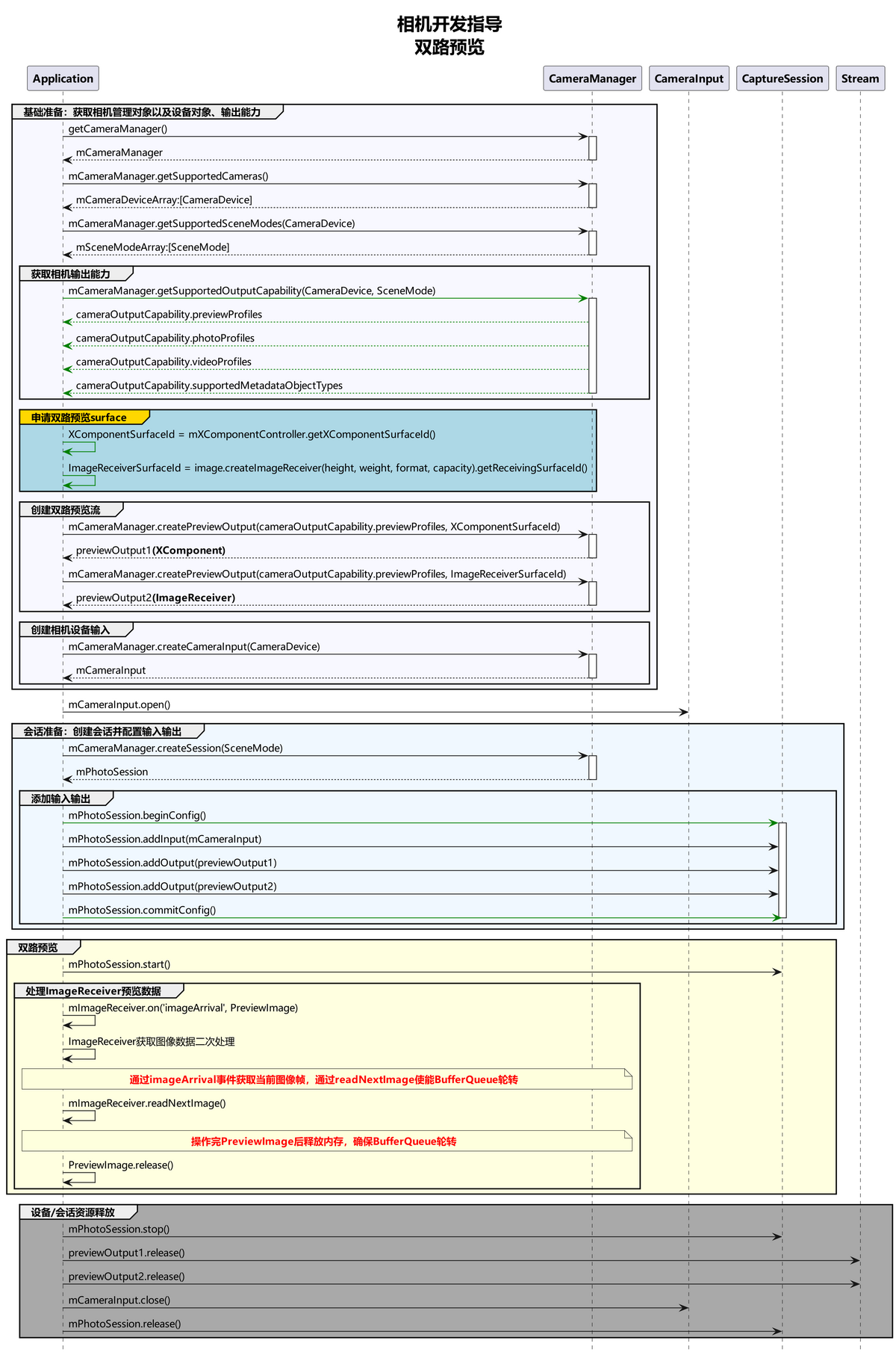

双路方案调用流程图建议如下：

开发步骤

用于处理图像的第一路预览流：创建ImageReceiver对象，获取SurfaceId创建第一路预览流，注册图像监听，按需处理预览流每帧图像。
用于显示画面的第二路预览流：创建XComponent组件，获取SurfaceId创建第二路预览流，预览流画面直接在组件内渲染。
创建预览流获取数据：创建上述两路预览流，配置进相机会话，启动会话后，两路预览流同时获取数据。

以下各步骤示例为片段代码，可通过点击示例代码右下方的链接获取完整工程示例。

用于处理图像的第一路预览流

导入依赖，本篇文档需要用到图片和相机框架等相关依赖包。

import { image } from '@kit.ImageKit';
import { camera } from '@kit.CameraKit';
import { display } from '@kit.ArkUI';
import { BusinessError } from '@kit.BasicServicesKit';

获取第一路预览流SurfaceId：创建ImageReceiver对象，通过ImageReceiver对象可获取其SurfaceId。

async init(size: Size, format = image.ImageFormat.JPEG, capacity = 8) {
  const receiver = image.createImageReceiver(size, format, capacity);
  const surfaceId = await receiver.getReceivingSurfaceId();
  this.onImageArrival(receiver);
  return surfaceId;
}

ImageReceiver接收预览流图像数据获取图像格式请参考Image中的format参数，PixelMap格式请参考PixelMapFormat。

// Image格式与PixelMap格式映射关系。
let formatToPixelMapFormatMap = new Map<number, image.PixelMapFormat>([
  [12, image.PixelMapFormat.RGBA_8888],
  [25, image.PixelMapFormat.NV21],
  [35, image.PixelMapFormat.YCBCR_P010],
  [36, image.PixelMapFormat.YCRCB_P010]
]);
// PixelMapFormat格式的单个像素点大小映射关系。
let pixelMapFormatToSizeMap = new Map<image.PixelMapFormat, number>([
  [image.PixelMapFormat.RGBA_8888, 4],
  [image.PixelMapFormat.NV21, 1.5],
  [image.PixelMapFormat.YCBCR_P010, 3],
  [image.PixelMapFormat.YCRCB_P010, 3]
]);

注册监听处理预览流每帧图像数据：通过ImageReceiver组件中imageArrival事件监听获取底层返回的图像数据，详细的API说明请参考ImageReceiver。

在通过createPixelMap接口创建PixelMap实例时，设置的Size、srcPixelFormat等属性必须和相机预览输出流previewProfile中配置的Size、Format属性保持一致，ImageReceiver图片像素格式请参考PixelMapFormat，相机预览输出流previewProfile输出格式请参考CameraFormat。
由于不同设备产品差异性，应用开发者在创建相机预览输出流前，必须先通过getSupportedOutputCapability方法获取当前设备支持的预览输出流previewProfile，再根据实际业务需求选择CameraFormat和Size适合的预览输出流previewProfile。
ImageReceiver接收预览流图像数据实际format格式由应用开发者在创建预览输出流相机预览输出流时，根据实际业务需求选择的previewProfile中format格式参数影响，详细步骤请参考创建预览流获取数据。

onImageArrival(receiver: image.ImageReceiver): void {
  receiver.on('imageArrival', () => {
    Logger.info(TAG, 'image arrival');
    receiver.readNextImage((err: BusinessError, nextImage: image.Image) => {
      if (err || nextImage === undefined) {
        Logger.error(TAG, 'readNextImage failed');
        return;
      }
      nextImage.getComponent(image.ComponentType.JPEG, async (err: BusinessError, imgComponent: image.Component) => {
        if (err || imgComponent === undefined) {
          Logger.error(TAG, 'getComponent failed');
        }
        if (imgComponent.byteBuffer) {
          // ...
        } else {
          Logger.error(TAG, 'byteBuffer is null');
        }
        // ...
      });
    });
  });
}

通过 image.Component 解析图片buffer数据参考：

需要确认图像的宽width是否与行距rowStride一致，如果不一致可参考以下方式处理：

方式一：去除imgComponent.byteBuffer中stride数据，拷贝得到新的buffer，调用不支持stride的接口处理buffer。

async getPixelMap(imgComponent: image.Component, width: number, height: number, stride: number) {
  if (stride === width) {
    return await image.createPixelMap(imgComponent.byteBuffer, {
      size: { height: height, width: width },
      srcPixelFormat: image.PixelMapFormat.NV21,
    });
  }
  const dstBufferSize = width * height * 1.5;
  const dstArr = new Uint8Array(dstBufferSize);
  for (let j = 0; j < height * 1.5; j++) {
    const srcBuf = new Uint8Array(imgComponent.byteBuffer, j * stride, width);
    dstArr.set(srcBuf, j * width);
  }
  return await image.createPixelMap(dstArr.buffer, {
    size: { height: height, width: width },
    srcPixelFormat: image.PixelMapFormat.NV21,
  });
}

方式二：根据stride*height创建pixelMap，然后调用pixelMap的cropSync方法裁剪掉多余的像素。

// 创建pixelMap，width宽传行距stride的值。
let pixelMap = await image.createPixelMap(imgComponent.byteBuffer, {
  size:{height: height, width: stride}, srcPixelFormat: pixelMapFormat});
// 裁剪多余的像素。
pixelMap.cropSync({size:{width:width, height:height}, x:0, y:0});

方式三：将原始imgComponent.byteBuffer和stride信息一起传给支持stride的接口处理。

用于显示画面的第二路预览流

获取第二路预览流SurfaceId：创建XComponent组件用于预览流显示，获取SurfaceId请参考XComponent组件提供的getXComponentSurfaceId方法，而XComponent的能力由UI提供，相关介绍可参考XComponent组件参考。

XComponent({
  type: XComponentType.SURFACE,
  controller: this.previewVM.xComponentController
})
  .size({ height: '100%', width: '100%' })
  .onLoad(async () => {
    // ...
    this.previewVM.surfaceId = this.previewVM.xComponentController.getXComponentSurfaceId();
    this.previewVM.setPreviewSize();
    this.previewVM.xComponentController.setXComponentSurfaceRotation({ lock: true });
    // ...
  })

创建预览流获取数据

通过两个SurfaceId分别创建两路预览流输出，加入相机会话，启动相机会话，获取预览流数据。

async createOutput(config: CreateOutputConfig) {
  const cameraOutputCap = config.cameraManager.getSupportedOutputCapability(config.device, config.sceneMode);
  const displayRatio = config.profile.size.width / config.profile.size.height;
  const profileWidth = config.profile.size.width;
  const previewProfile = cameraOutputCap.previewProfiles
    .sort((a, b) => Math.abs(a.size.width - profileWidth) - Math.abs(b.size.width - profileWidth))
    .find(pf => {
      const pfDisplayRatio = pf.size.width / pf.size.height;
      return pf.format === config.profile.format &&
        Math.abs(pfDisplayRatio - displayRatio) <= CameraConstant.PROFILE_DIFFERENCE;
    });
  if (!previewProfile) {
    Logger.error(TAG_LOG, 'Failed to get preview profile');
    return;
  }
  this.output = config.cameraManager.createPreviewOutput(previewProfile, config.surfaceId);
  this.addOutputListener(this.output);
  return this.output;
}

完整示例

import { image } from '@kit.ImageKit';
import { camera } from '@kit.CameraKit';
import { display } from '@kit.ArkUI';
import { BusinessError } from '@kit.BasicServicesKit';
import { Logger } from 'commons';
import OutputManager, { CreateOutputConfig } from './OutputManager';
import CameraConstant from '../constants/CameraConstants';

const TAG = 'ImageReceiverManager';

export class ImageReceiverManager implements OutputManager {
  public output?: camera.PreviewOutput;
  public isActive: boolean = true;
  public callback: (px: PixelMap) => void;
  private position: camera.CameraPosition = camera.CameraPosition.CAMERA_POSITION_BACK;

  constructor(cb: (px: PixelMap) => void) {
    this.callback = cb;
  }

  async createOutput(config: CreateOutputConfig) {
    const cameraOutputCap = config.cameraManager.getSupportedOutputCapability(config.device, config.sceneMode);
    const displayRatio = config.profile.size.width / config.profile.size.height;
    const profileWidth = config.profile.size.width;
    const previewProfile = cameraOutputCap.previewProfiles
      .sort((a, b) => Math.abs(a.size.width - profileWidth) - Math.abs(b.size.width - profileWidth))
      .find(pf => {
        const pfDisplayRatio = pf.size.width / pf.size.height;
        return pf.format === config.profile.format &&
          Math.abs(pfDisplayRatio - displayRatio) <= CameraConstant.PROFILE_DIFFERENCE;
      });
    if (!previewProfile) {
      Logger.error(TAG, 'Failed to get preview profile');
      return;
    }
    const surfaceId = await this.init(config.profile.size);
    this.output = config.cameraManager.createPreviewOutput(previewProfile, surfaceId);
    this.position = config.device.cameraPosition;
    return this.output;
  }

  async release() {
    await this.output?.release();
    this.output = undefined;
  }

  async init(size: Size, format = image.ImageFormat.JPEG, capacity = 8) {
    const receiver = image.createImageReceiver(size, format, capacity);
    const surfaceId = await receiver.getReceivingSurfaceId();
    this.onImageArrival(receiver);
    return surfaceId;
  }

  async getPixelMap(imgComponent: image.Component, width: number, height: number, stride: number) {
    if (stride === width) {
      return await image.createPixelMap(imgComponent.byteBuffer, {
        size: { height: height, width: width },
        srcPixelFormat: image.PixelMapFormat.NV21,
      });
    }
    const dstBufferSize = width * height * 1.5;
    const dstArr = new Uint8Array(dstBufferSize);
    for (let j = 0; j < height * 1.5; j++) {
      const srcBuf = new Uint8Array(imgComponent.byteBuffer, j * stride, width);
      dstArr.set(srcBuf, j * width);
    }
    return await image.createPixelMap(dstArr.buffer, {
      size: { height: height, width: width },
      srcPixelFormat: image.PixelMapFormat.NV21,
    });
  }

  onImageArrival(receiver: image.ImageReceiver): void {
    receiver.on('imageArrival', () => {
      Logger.info(TAG, 'image arrival');
      receiver.readNextImage((err: BusinessError, nextImage: image.Image) => {
        if (err || nextImage === undefined) {
          Logger.error(TAG, 'readNextImage failed');
          return;
        }
        nextImage.getComponent(image.ComponentType.JPEG, async (err: BusinessError, imgComponent: image.Component) => {
          if (err || imgComponent === undefined) {
            Logger.error(TAG, 'getComponent failed');
          }
          if (imgComponent.byteBuffer) {
            const width = nextImage.size.width;
            const height = nextImage.size.height;
            const stride = imgComponent.rowStride;
            Logger.info(TAG, `getComponent with width:${width} height:${height} stride:${stride}`);
            const pixelMap = await this.getPixelMap(imgComponent, width, height, stride);
            const displayRotation = display.getDefaultDisplaySync().rotation * camera.ImageRotation.ROTATION_90;
            const rotation = this.output!.getPreviewRotation(displayRotation);
            if (this.position === camera.CameraPosition.CAMERA_POSITION_FRONT) {
              if (displayRotation === 90 || displayRotation === 270) {
                await pixelMap.rotate((rotation + 180) % 360);
              } else {
                await pixelMap.rotate(rotation);
              }
              await pixelMap.flip(true, false);
            } else {
              await pixelMap.rotate(rotation);
            }
            this.callback(pixelMap);
          } else {
            Logger.error(TAG, 'byteBuffer is null');
          }
          nextImage.release().then(() => {Logger.info(TAG, 'image release done');}).catch((error: BusinessError) => {
            Logger.error(TAG, `Release failed! Code ${error.code},message is ${error.message}`);
          });
          Logger.info(TAG, 'image process done');
        });
      });
    });
  }
}
