视频编码

开发者可以调用本模块的Native API接口，完成视频编码，即将未压缩的视频数据压缩成视频码流。

具体实现可参考示例工程。

当前支持的编码能力请参考AVCodec支持的格式。

如果需要对HDRVivid视频进行编码，需要配置MimeType为H265 (OH_AVCODEC_MIMETYPE_VIDEO_HEVC)，本功能从API version 11开始支持。

视频编码支持以下能力：

支持的能力	使用简述
运行时配置编码器参数，包括帧率、码率、QPMin/QPMax	通过调用OH_VideoEncoder_SetParameter()配置，具体可参考下文中：Surface模式的步骤-9
随帧设置编码QPMin/QPMax	通过调用OH_VideoEncoder_RegisterParameterCallback()注册随帧参数回调时配置，具体可参考下文中：Surface模式的步骤-4
分层编码，LTR设置	具体可参考：时域可分层视频编码
获取编码每帧平均量化参数（QPAverage）、平方误差（mseValue）	在配置回调函数OnNewOutputBuffer()时获取，具体可参考下文中：Surface模式的步骤-3
变分辨率	编码器支持输入图像分辨率发生变化。目前仅Surface模式支持且图像的宽、高不能超过OH_VideoEncoder_Configure接口配置的宽、高，具体可参考下文中：Surface模式的步骤-5

限制约束

Buffer模式不支持10bit的图像数据。
由于硬件编码器资源有限，每个编码器在使用完毕后都必须调用OH_VideoEncoder_Destroy接口来销毁实例并释放资源。
Flush，Reset，Stop，Destroy在非回调线程中执行时，会等待所有回调执行完成后，将执行结果返回给开发者。
一旦调用Flush，Reset，Stop接口，会触发系统回收OH_AVBuffer，开发者不应对之前回调函数获取到的OH_AVBuffer继续进行操作。
Buffer模式和Surface模式使用方式一致的接口，所以只提供了Surface模式的示例。
在Buffer模式下，开发者通过输入回调函数OH_AVCodecOnNeedInputBuffer获取到OH_AVBuffer的指针实例后，必须通过调用OH_VideoEncoder_PushInputBuffer接口来通知系统该实例已被使用完毕。这样系统才能够将该实例里面的数据进行编码。如果开发者在调用OH_AVBuffer_GetNativeBuffer接口时获取到OH_NativeBuffer指针实例，并且该实例的生命周期超过了当前的OH_AVBuffer指针实例，那么需要进行一次数据的拷贝操作。在这种情况下，开发者需要自行管理新生成的OH_NativeBuffer实例的生命周期，确保其正确使用和释放。
为确保系统服务的持续可用性，当检测到应用存在异常实例占用行为时，系统将自动介入。开发者应注意：持续的实例管理不当可能导致进程被终止。

surface输入与buffer输入

两者的数据来源不同。
两者的适用场景不同：
- surface输入是指用OHNativeWindow来传递输入数据，可以与其他模块对接，例如相机模块。
- buffer输入是指有一块预先分配好的内存区域，开发者需要将原始数据拷贝进这块内存区域中。更适用于从文件中读取视频数据等场景。
在接口调用的过程中，两种方式的接口调用方式基本一致，但存在以下差异点：
- Buffer模式下，开发者通过OH_VideoEncoder_PushInputBuffer接口输入数据；Surface模式下，开发者应在编码器就绪前调用OH_VideoEncoder_GetSurface接口，获取OHNativeWindow用于传递视频数据。
- Buffer模式下，开发者通过OH_AVBuffer中的attr传入结束flag，编码器读取到尾帧后，停止编码；Surface模式下，需要调用OH_VideoEncoder_NotifyEndOfStream接口通知编码器输入流结束。

两种模式的开发步骤详细说明请参考：Surface模式和Buffer模式。

状态机调用关系

如下为状态机调用关系图：

有两种方式可以使编码器进入Initialized状态：
- 初始创建编码器实例时，编码器处于Initialized状态。
- 任何状态下，调用OH_VideoEncoder_Reset接口，编码器将会移回Initialized状态。
Initialized状态下，调用OH_VideoEncoder_Configure接口配置编码器，配置成功后编码器进入Configured状态。
Configured状态下，调用OH_VideoEncoder_Prepare()进入Prepared状态。
Prepared状态下，调用OH_VideoEncoder_Start接口使编码器进入Executing状态：
- 处于Executing状态时，调用OH_VideoEncoder_Stop接口可以使编码器返回到Prepared状态。
在极少数情况下，编码器可能会遇到错误并进入Error状态。编码器的错误传递，可以通过队列操作返回无效值或者抛出异常：
- Error状态下，可以调用OH_VideoEncoder_Reset接口将编码器移到Initialized状态；或者调用OH_VideoEncoder_Destroy接口移动到最后的Released状态。
Executing 状态具有三个子状态：Flushed、Running和End-of-Stream：
- 在调用了OH_VideoEncoder_Start接口之后，编码器立即进入Running子状态。
- 对于处于Executing状态的编码器，可以调用OH_VideoEncoder_Flush接口返回到Flushed子状态。
- 当待处理数据全部传递给编码器后，可以在input buffers队列中为最后一个入队的input buffer中添加AVCODEC_BUFFER_FLAGS_EOS标记，遇到这个标记时，编码器会转换为End-of-Stream子状态。在此状态下，编码器不再接受新的输入，但是仍然会继续生成输出，直到输出到达尾帧。
使用完编码器后，必须调用OH_VideoEncoder_Destroy接口销毁编码器实例，使编码器进入Released状态。

开发指导

详细的API说明请参考native_avcodec_videoencoder.h。

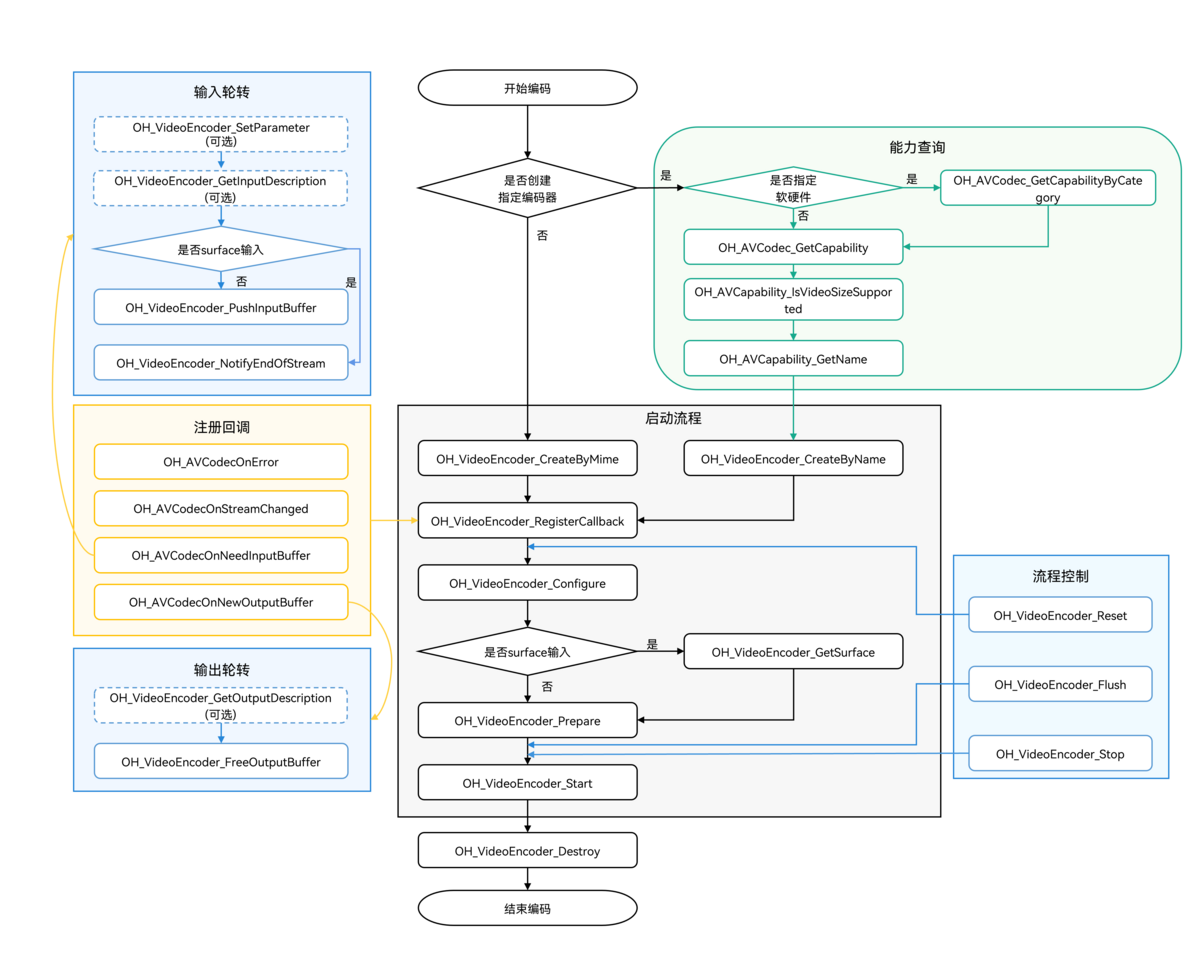

如下为视频编码调用关系图：

虚线表示可选。
实线表示必选。

在 CMake 脚本中链接动态库

target_link_libraries(sample PUBLIC libnative_media_codecbase.so)
target_link_libraries(sample PUBLIC libnative_media_core.so)
target_link_libraries(sample PUBLIC libnative_media_venc.so)

上述'sample'字样仅为示例，此处由开发者根据实际工程目录自定义。

定义基础结构

本部分示例代码按照C++17标准编写，仅作参考。开发者可以参考此部分，定义自己的buffer对象。

添加头文件。

#include <condition_variable>
#include <memory>
#include <mutex>
#include <queue>
#include <shared_mutex>

编码器回调buffer的信息。

struct CodecBufferInfo {
    CodecBufferInfo(uint32_t index, OH_AVBuffer *buffer): index(index), buffer(buffer), isValid(true) {}
    CodecBufferInfo(uint32_t index, OH_AVFormat *parameter): index(index), parameter(parameter), isValid(true) {}
    // 回调buffer。
    OH_AVBuffer *buffer = nullptr;
    // Surface模式下，输入回调的随帧参数，需要注册随帧通路后使用。
    OH_AVFormat *parameter = nullptr;
    // 回调buffer对应的index。
    uint32_t index = 0;
    // 判断当前buffer信息是否有效。
    bool isValid = true;
};

编码输入输出队列。

class CodecBufferQueue {
public:
    // 将回调buffer的信息传入队列。
    void Enqueue(const std::shared_ptr<CodecBufferInfo> bufferInfo)
    {
        std::unique_lock<std::mutex> lock(mutex_);
        bufferQueue_.push(bufferInfo);
        cond_.notify_all();
    }

    // 获取回调buffer的信息。
    std::shared_ptr<CodecBufferInfo> Dequeue(int32_t timeoutMs = 1000)
    {
        std::unique_lock<std::mutex> lock(mutex_);
        (void)cond_.wait_for(lock, std::chrono::milliseconds(timeoutMs), [this]() { return !bufferQueue_.empty(); });
        if (bufferQueue_.empty()) {
            return nullptr;
        }
        std::shared_ptr<CodecBufferInfo> bufferInfo = bufferQueue_.front();
        bufferQueue_.pop();
        return bufferInfo;
    }

    // 清空队列，之前的回调buffer设置为不可用。
    void Flush()
    {
        std::unique_lock<std::mutex> lock(mutex_);
        while (!bufferQueue_.empty()) {
            std::shared_ptr<CodecBufferInfo> bufferInfo = bufferQueue_.front();
            // Flush、Stop、Reset、Destroy操作之后，之前回调的buffer信息设置为无效。
            bufferInfo->isValid = false;
            bufferQueue_.pop();
        }
    }

private:
    std::mutex mutex_;
    std::condition_variable cond_;
    std::queue<std::shared_ptr<CodecBufferInfo>> bufferQueue_;
};

全局变量。

仅作参考，可以根据实际情况将其封装到对象中。

// 视频帧宽度。
int32_t width = 320;
// 视频帧高度。
int32_t height = 240;
// 视频像素格式。
 OH_AVPixelFormat pixelFormat = AV_PIXEL_FORMAT_NV12;
// 视频宽跨距。
int32_t widthStride = 0;
// 视频高跨距。
int32_t heightStride = 0;
// 编码器实例指针。
OH_AVCodec *videoEnc = nullptr;
// 编码器同步锁。
std::shared_mutex codecMutex;
// 编码器输入队列。
CodecBufferQueue inQueue;
// 编码器输出队列。
CodecBufferQueue outQueue;

Surface模式

参考以下示例代码，可以完成Surface模式下视频编码的全流程，实现异步模式的数据轮转。此处以输入surface数据，编码成H.264格式为例。

添加头文件。

#include <multimedia/player_framework/native_avcodec_videoencoder.h>
#include <multimedia/player_framework/native_avcapability.h>
#include <multimedia/player_framework/native_avcodec_base.h>
#include <multimedia/player_framework/native_avformat.h>
#include <multimedia/player_framework/native_avbuffer.h>
#include <fstream>

创建编码器实例。

开发者可以通过名称或媒体类型创建编码器。示例中的变量说明如下：

videoEnc：视频编码器实例的指针；
capability：编解码器能力查询实例的指针；
OH_AVCODEC_MIMETYPE_VIDEO_AVC：AVC格式视频编解码器。

创建方式示例如下：

// 通过codec name创建编码器，应用有特殊需求，比如选择支持某种分辨率规格的编码器，可先查询capability，再根据codec name创建编码器。
OH_AVCapability *capability = OH_AVCodec_GetCapability(OH_AVCODEC_MIMETYPE_VIDEO_AVC, true);
// 创建硬件编码器实例。
OH_AVCapability *capability= OH_AVCodec_GetCapabilityByCategory(OH_AVCODEC_MIMETYPE_VIDEO_AVC, true, HARDWARE);
const char *codecName = OH_AVCapability_GetName(capability);
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByName(codecName);

// 通过MIME TYPE创建编码器。
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByMime(OH_AVCODEC_MIMETYPE_VIDEO_AVC);

调用OH_VideoEncoder_RegisterCallback()设置回调函数。

注册回调函数指针集合OH_AVCodecCallback，包括：

OH_AVCodecOnError 编码器运行错误，返回的错误码详情请参见OH_AVCodecOnError；
OH_AVCodecOnStreamChanged 码流信息变化，如格式变化等；
OH_AVCodecOnNeedInputBuffer 输入回调无作用，开发者通过获取的surface输入数据；
OH_AVCodecOnNewOutputBuffer 运行过程中产生了新的输出数据，即编码完成。

回调函数的具体实现可参考示例工程。

示例如下所示：

// 设置OH_AVCodecOnError 回调函数，编码异常。
static void OnError(OH_AVCodec *codec, int32_t errorCode, void *userData)
{
    // 回调的错误码由开发者判断处理。
    (void)codec;
    (void)errorCode;
    (void)userData;
}

// 设置OH_AVCodecOnStreamChanged 回调函数，编码数据流变化
static void OnStreamChanged(OH_AVCodec *codec, OH_AVFormat *format, void *userData)
{
    (void)codec;
    (void)format;
    (void)userData;
    // 可通过format获取到分辨率变化后的视频宽、高
    OH_AVFormat_GetIntValue(format, OH_MD_KEY_VIDEO_PIC_WIDTH, &width);
    OH_AVFormat_GetIntValue(format, OH_MD_KEY_VIDEO_PIC_HEIGHT, &height);
}

// 设置 OH_AVCodecOnNeedInputBuffer 回调函数，编码输入帧送入数据队列。
static void OnNeedInputBuffer(OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData)
{
    // Surface模式下，该回调函数无作用，开发者通过获取的surface输入数据。
    (void)userData;
    (void)index;
    (void)buffer;
}

// 设置 OH_AVCodecOnNewOutputBuffer 回调函数，编码完成帧送入输出队列。
static void OnNewOutputBuffer(OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData)
{
    // 完成帧的数据buffer和对应的index送入outQueue队列。
    (void)codec;
    (void)userData;
    outQueue.Enqueue(std::make_shared<CodecBufferInfo>(index, buffer));
}

// 配置异步回调，调用 OH_VideoEncoder_RegisterCallback()接口。
OH_AVCodecCallback cb = {&OnError, &OnStreamChanged, &OnNeedInputBuffer, &OnNewOutputBuffer};
OH_AVErrCode ret = OH_VideoEncoder_RegisterCallback(videoEnc, cb, nullptr); // nullptr:开发者执行回调所依赖的数据userData为空。
if (ret != AV_ERR_OK) {
    // 异常处理。
}

在回调函数中，对数据队列进行操作时，需要注意多线程同步的问题。

（可选）调用OH_VideoEncoder_RegisterParameterCallback()在Configure接口之前注册随帧通路回调。

详情请参考时域可分层视频编码。

 // 4.1 编码输入参数回调OH_VideoEncoder_OnNeedInputParameter实现
 static void OnNeedInputParameter(OH_AVCodec *codec, uint32_t index, OH_AVFormat *parameter, void *userData)
 {
     // 输入帧parameter对应的index，送入InParameterIndexQueue队列
     // 输入帧的数据parameter送入InParameterQueue队列
     // 数据处理
     // 随帧参数写入
     // 配置OH_MD_KEY_VIDEO_ENCODER_QP_MAX 的值应大于等于OH_MD_KEY_VIDEO_ENCODER_QP_MIN
     OH_AVFormat_SetIntValue(parameter, OH_MD_KEY_VIDEO_ENCODER_QP_MAX, 30);
     OH_AVFormat_SetIntValue(parameter, OH_MD_KEY_VIDEO_ENCODER_QP_MIN, 20);
     inQueue.Enqueue(std::make_shared<CodecBufferInfo>(index, parameter));
 }

 // 4.2 注册随帧参数回调
 OH_VideoEncoder_OnNeedInputParameter inParaCb = OnNeedInputParameter;
 OH_VideoEncoder_RegisterParameterCallback(videoEnc, inParaCb, NULL); // NULL:用户特定数据userData为空

调用OH_VideoEncoder_Configure()配置编码器。

详细可配置选项的说明请参考视频专有键值对。

参数校验规则请参考OH_VideoEncoder_Configure()参考文档。

参数取值范围可以通过能力查询接口获取，具体示例请参考获取支持的编解码能力文档。

目前支持的所有格式都必须配置以下选项：视频帧宽度、视频帧高度、视频像素格式。

// 配置视频帧速率。
double frameRate = 30.0;
// 配置视频YUV值范围标志。
int32_t rangeFlag = 0;
// 配置视频原色。
int32_t primary = static_cast<int32_t>(OH_ColorPrimary::COLOR_PRIMARY_BT709);
// 配置传输特性。
int32_t transfer = static_cast<int32_t>(OH_TransferCharacteristic::TRANSFER_CHARACTERISTIC_BT709);
// 配置最大矩阵系数。
int32_t matrix = static_cast<int32_t>(OH_MatrixCoefficient::MATRIX_COEFFICIENT_IDENTITY);
// 配置编码Profile。
int32_t profile = static_cast<int32_t>(OH_AVCProfile::AVC_PROFILE_HIGH);
// 配置编码比特率模式。
int32_t rateMode = static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_VBR);
// 配置关键帧的间隔，单位为毫秒。
int32_t iFrameInterval = 1000;
// 配置质量稳定码率因子。
int32_t sqrFactor = 30;
// 配置最大比特率，单位为bps。
int64_t maxBitRate = 20000000;
// 配置比特率，单位为bps。
int64_t bitRate = 5000000;
// 配置编码质量。
int64_t quality = 90;

auto format = std::shared_ptr<OH_AVFormat>(OH_AVFormat_Create(), OH_AVFormat_Destroy);
if (format == nullptr) {
    // 异常处理。
}
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_WIDTH, width); // 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_HEIGHT, height); // 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_PIXEL_FORMAT, pixelFormat); // 必须配置，

OH_AVFormat_SetDoubleValue(format.get(), OH_MD_KEY_FRAME_RATE, frameRate);
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_RANGE_FLAG, rangeFlag);
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_COLOR_PRIMARIES, primary);
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_TRANSFER_CHARACTERISTICS, transfer);
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_MATRIX_COEFFICIENTS, matrix);
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_I_FRAME_INTERVAL, iFrameInterval);
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_PROFILE, profile);
// 只有当OH_BitrateMode = BITRATE_MODE_CQ时，才需要配置OH_MD_KEY_QUALITY。
if (rateMode == static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_CQ)) {
    OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_QUALITY, quality);
} else if (rateMode == static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_SQR)) {
    // 只有当OH_BitrateMode = BITRATE_MODE_SQR时，才需要配置OH_MD_KEY_MAX_BITRATE和OH_MD_KEY_SQR_FACTOR。
    OH_AVFormat_SetLongValue(format.get(), OH_MD_KEY_MAX_BITRATE, maxBitRate);
    OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_SQR_FACTOR, sqrFactor);
} else if (rateMode == static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_CBR) ||
           rateMode == static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_VBR)){
    OH_AVFormat_SetLongValue(format.get(), OH_MD_KEY_BITRATE, bitRate);
}
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_VIDEO_ENCODE_BITRATE_MODE, rateMode);
OH_AVErrCode ret = OH_VideoEncoder_Configure(videoEnc, format.get());
if (ret != AV_ERR_OK) {
    // 异常处理。
}

配置非必须参数错误时，会返回AV_ERR_INVALID_VAL错误码。但OH_VideoEncoder_Configure()不会失败，而是使用默认值继续执行。

获取surface。

获取编码器Surface模式的OHNativeWindow输入，获取surface需要在调用OH_VideoEncoder_Prepare接口之前完成。

// 获取需要输入的surface，以进行编码。
OHNativeWindow *nativeWindow;
OH_AVErrCode ret = OH_VideoEncoder_GetSurface(videoEnc, &nativeWindow);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
// 通过OHNativeWindow*变量类型，可通过生产者接口获取待填充数据地址。

OHNativeWindow*变量类型的使用方法请参考图形子系统 OHNativeWindow。

调用OH_VideoEncoder_Prepare()编码器就绪。

该接口将在编码器运行前进行一些数据的准备工作。
```
OH_AVErrCode ret = OH_VideoEncoder_Prepare(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
```

调用OH_VideoEncoder_Start()启动编码器。

// 配置待编码文件路径。
std::string_view outputFilePath = "/*yourpath*.h264";
std::unique_ptr<std::ofstream> outputFile = std::make_unique<std::ofstream>();
if (outputFile != nullptr) {
    outputFile->open(outputFilePath.data(), std::ios::out | std::ios::binary | std::ios::ate);
}
// 启动编码器，开始编码。
OH_AVErrCode ret = OH_VideoEncoder_Start(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

（可选）OH_VideoEncoder_SetParameter()在运行过程中动态配置编码器参数。

OH_AVFormat *format = OH_AVFormat_Create();

// 支持动态请求IDR帧
OH_AVFormat_SetIntValue(format, OH_MD_KEY_REQUEST_I_FRAME, true);
// 支持动态重置比特率
int64_t bitRate = 2000000;
OH_AVFormat_SetLongValue(format, OH_MD_KEY_BITRATE, bitRate);
// 支持动态重置视频帧速率
double frameRate = 60.0;
OH_AVFormat_SetDoubleValue(format, OH_MD_KEY_FRAME_RATE, frameRate);
// 支持动态设置QP值
// 配置OH_MD_KEY_VIDEO_ENCODER_QP_MAX 的值应大于等于OH_MD_KEY_VIDEO_ENCODER_QP_MIN
OH_AVFormat_SetIntValue(format, OH_MD_KEY_VIDEO_ENCODER_QP_MAX, 30);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_VIDEO_ENCODER_QP_MIN, 20);

int32_t ret = OH_VideoEncoder_SetParameter(videoEnc, format);
if (ret != AV_ERR_OK) {
    // 异常处理
}
OH_AVFormat_Destroy(format);

写入编码图像。

在之前的第6步中，开发者已经对OH_VideoEncoder_GetSurface接口返回的OHNativeWindow*类型变量进行配置。因为编码所需的数据，由配置的surface进行持续地输入，所以开发者无需对OnNeedInputBuffer回调函数进行处理，也无需使用OH_VideoEncoder_PushInputBuffer接口输入数据。

在变分辨率场景中，此规则也同样适用。

（可选）调用OH_VideoEncoder_PushInputParameter()通知编码器随帧参数配置输入完成。

在之前的第4步中，开发者已经注册随帧通路回调。

以下示例中：

index：回调函数OnNeedInputParameter传入的参数，与buffer唯一对应的标识。

std::shared_ptr<CodecBufferInfo> bufferInfo = inQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr || !bufferInfo->isValid) {
    // 异常处理。
}
// 值由开发者决定。
int32_t isIFrame;
OH_AVFormat_SetIntValue(bufferInfo->parameter, OH_MD_KEY_REQUEST_I_FRAME, isIFrame);
OH_AVErrCode ret = OH_VideoEncoder_PushInputParameter(videoEnc, bufferInfo->index);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

调用OH_VideoEncoder_NotifyEndOfStream()通知编码器结束。

// Surface模式：通知视频编码器输入流已结束，只能使用此接口进行通知。
// 不能像Buffer模式中将flag设为AVCODEC_BUFFER_FLAGS_EOS，再调用OH_VideoEncoder_PushInputBuffer接口通知编码器输入结束。
OH_AVErrCode ret = OH_VideoEncoder_NotifyEndOfStream(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

调用OH_VideoEncoder_FreeOutputBuffer()释放编码帧。

以下示例中，bufferInfo的成员变量：

index：回调函数OnNewOutputBuffer传入的参数，与buffer唯一对应的标识；
buffer：回调函数OnNewOutputBuffer传入的参数，可以通过OH_AVBuffer_GetAddr接口得到共享内存地址的指针；
isValid：bufferInfo中存储的buffer实例是否有效。

std::shared_ptr<CodecBufferInfo> bufferInfo = outQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr || !bufferInfo->isValid) {
    // 异常处理。
}
int32_t qpAverage = 20;
double mseValue = 0.0;
OH_AVFormat *format = OH_AVBuffer_GetParameter(bufferInfo->buffer);
OH_AVFormat_GetIntValue(format, OH_MD_KEY_VIDEO_ENCODER_QP_AVERAGE, &qpAverage);
OH_AVFormat_GetDoubleValue(format, OH_MD_KEY_VIDEO_ENCODER_MSE, &mseValue);
OH_AVFormat_Destroy(format);
// 获取编码后信息。
OH_AVCodecBufferAttr info;
int32_t ret = OH_AVBuffer_GetBufferAttr(bufferInfo->buffer, &info);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
// 将编码完成帧数据buffer写入到对应输出文件中。
outputFile->write(reinterpret_cast<char *>(OH_AVBuffer_GetAddr(bufferInfo->buffer)), info.size);
// 释放已完成写入的数据，index为对应输出队列下标
ret = OH_VideoEncoder_FreeOutputBuffer(videoEnc, bufferInfo->index);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

（可选）调用OH_VideoEncoder_Flush()刷新编码器。

调用OH_VideoEncoder_Flush接口后，编码器仍处于运行态，但会清除编码器中缓存的输入和输出数据及参数集如H.264格式的PPS/SPS。

此时需要调用OH_VideoEncoder_Start接口重新开始编码。

std::unique_lock<std::shared_mutex> lock(codecMutex);
// 刷新编码器videoEnc。
OH_AVErrCode flushRet = OH_VideoEncoder_Flush(videoEnc);
if (flushRet != AV_ERR_OK) {
    // 异常处理。
}
inQueue.Flush();
outQueue.Flush();
// 重新开始编码。
OH_AVErrCode startRet = OH_VideoEncoder_Start(videoEnc);
if (startRet != AV_ERR_OK) {
    // 异常处理。
}

（可选）调用OH_VideoEncoder_Reset()重置编码器。

调用OH_VideoEncoder_Reset接口后，编码器将回到初始化的状态，需要调用OH_VideoEncoder_Configure接口和OH_VideoEncoder_Prepare接口重新配置。

std::unique_lock<std::shared_mutex> lock(codecMutex);
// 重置编码器videoEnc。
OH_AVErrCode resetRet = OH_VideoEncoder_Reset(videoEnc);
if (resetRet != AV_ERR_OK) {
    // 异常处理。
}
inQueue.Flush();
outQueue.Flush();
// 重新配置编码器参数。
auto format = std::shared_ptr<OH_AVFormat>(OH_AVFormat_Create(), OH_AVFormat_Destroy);
if (format == nullptr) {
    // 异常处理。
}
OH_AVErrCode configRet = OH_VideoEncoder_Configure(videoEnc, format.get());
if (configRet != AV_ERR_OK) {
    // 异常处理。
}
// 编码器重新就绪。
OH_AVErrCode prepareRet = OH_VideoEncoder_Prepare(videoEnc);
if (prepareRet != AV_ERR_OK) {
    // 异常处理。
}

（可选）调用OH_VideoEncoder_Stop()停止编码器。

调用OH_VideoEncoder_Stop接口后，编码器保留了编码实例，释放输入输出buffer。开发者可以直接调用OH_VideoEncoder_Start接口继续编码。
```
std::unique_lock<std::shared_mutex> lock(codecMutex);
// 终止编码器videoEnc。
OH_AVErrCode ret = OH_VideoEncoder_Stop(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
inQueue.Flush();
outQueue.Flush();
```

调用OH_VideoEncoder_Destroy()销毁编码器实例，释放资源。

不能在回调函数中调用；
执行该步骤之后，需要开发者将videoEnc指向nullptr，防止野指针导致程序错误。

std::unique_lock<std::shared_mutex> lock(codecMutex);
// 释放nativeWindow实例。
if(nativeWindow != nullptr){
    OH_NativeWindow_DestroyNativeWindow(nativeWindow);
    nativeWindow = nullptr;
}
// 调用OH_VideoEncoder_Destroy，注销编码器。
OH_AVErrCode ret = AV_ERR_OK;
if (videoEnc != nullptr) {
    OH_VideoEncoder_Destroy(videoEnc);
    videoEnc = nullptr;
}
inQueue.Flush();
outQueue.Flush();

Buffer模式

参考以下示例代码，可以完成Buffer模式下视频编码的全流程，实现异步模式的数据轮转。此处以输入YUV文件，编码成H.264格式为例。

添加头文件。

#include <multimedia/player_framework/native_avcodec_videoencoder.h>
#include <multimedia/player_framework/native_avcapability.h>
#include <multimedia/player_framework/native_avcodec_base.h>
#include <multimedia/player_framework/native_avformat.h>
#include <multimedia/player_framework/native_avbuffer.h>
#include <fstream>

创建编码器实例。

与Surface模式相同，此处不再赘述。

// 通过codec name创建编码器，应用有特殊需求，比如选择支持某种分辨率规格的编码器，可先查询capability，再根据codec name创建编码器。
OH_AVCapability *capability = OH_AVCodec_GetCapability(OH_AVCODEC_MIMETYPE_VIDEO_AVC, true);
const char *codecName = OH_AVCapability_GetName(capability);
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByName(codecName);

// 通过MIME TYPE创建编码器。
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByMime(OH_AVCODEC_MIMETYPE_VIDEO_AVC);

调用OH_VideoEncoder_RegisterCallback()设置回调函数。

注册回调函数指针集合OH_AVCodecCallback，包括：

OH_AVCodecOnError 编码器运行错误，返回的错误码详情请参见OH_AVCodecOnError；
OH_AVCodecOnStreamChanged 码流信息变化，如格式变化等；
OH_AVCodecOnNeedInputBuffer 运行过程中需要新的输入数据，即编码器已准备好，可以输入YUV/RGB数据；
OH_AVCodecOnNewOutputBuffer 运行过程中产生了新的输出数据，即编码完成。

开发者可以通过处理该回调报告的信息，确保编码器正常运转。

回调函数的具体实现可参考示例工程。

bool isFirstFrame = true;
int32_t qpAverage = 20;
double mseValue = 0.0;

// 编码异常回调OH_AVCodecOnError实现。
static void OnError(OH_AVCodec *codec, int32_t errorCode, void *userData)
{
    // 回调的错误码由开发者判断处理。
    (void)codec;
    (void)errorCode;
    (void)userData;
}

// 编码数据流变化回调OH_AVCodecOnStreamChanged实现。
static void OnStreamChanged(OH_AVCodec *codec, OH_AVFormat *format, void *userData)
{
    // Buffer模式下，该回调函数无作用。
    (void)codec;
    (void)format;
    (void)userData;
}

// 编码输入回调OH_AVCodecOnNeedInputBuffer实现。
static void OnNeedInputBuffer(OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData)
{
    // 获取视频宽跨距、高跨距。
    if (isFirstFrame) {
        auto format = std::shared_ptr<OH_AVFormat>(OH_VideoEncoder_GetInputDescription(codec), OH_AVFormat_Destroy);
        if (format == nullptr) {
            // 异常处理。
        }
        bool ret = OH_AVFormat_GetIntValue(format.get(), OH_MD_KEY_VIDEO_STRIDE, &widthStride) &&
                   OH_AVFormat_GetIntValue(format.get(), OH_MD_KEY_VIDEO_SLICE_HEIGHT, &heightStride);
        if (!ret) {
            // 异常处理。
        }
        isFirstFrame = false;
    }
    // 输入帧的数据buffer和对应的index送入inQueue队列。
    (void)codec;
    (void)userData;
    inQueue.Enqueue(std::make_shared<CodecBufferInfo>(index, buffer));
}

// 编码输出回调OH_AVCodecOnNewOutputBuffer实现
static void OnNewOutputBuffer(OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData)
{
    // 获取视频帧的平均量化参数，平方误差
    OH_AVFormat *format = OH_AVBuffer_GetParameter(buffer);
    OH_AVFormat_GetIntValue(format, OH_MD_KEY_VIDEO_ENCODER_QP_AVERAGE, &qpAverage);
    OH_AVFormat_GetDoubleValue(format, OH_MD_KEY_VIDEO_ENCODER_MSE, &mseValue);
    OH_AVFormat_Destroy(format);
    // 完成帧的数据buffer和对应的index送入outQueue队列
    (void)userData;
    outQueue.Enqueue(std::make_shared<CodecBufferInfo>(index, buffer));
}

// 配置异步回调，调用OH_VideoEncoder_RegisterCallback接口。
OH_AVCodecCallback cb = {&OnError, &OnStreamChanged, &OnNeedInputBuffer, &OnNewOutputBuffer};
OH_AVErrCode ret = OH_VideoEncoder_RegisterCallback(videoEnc, cb, nullptr);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

在回调函数中，对数据队列进行操作时，需要注意多线程同步的问题。

调用OH_VideoEncoder_Configure()配置编码器。

与Surface模式相同，此处不再赘述。

auto format = std::shared_ptr<OH_AVFormat>(OH_AVFormat_Create(), OH_AVFormat_Destroy);
if (format == nullptr) {
    // 异常处理。
}
// 写入format。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_WIDTH, width); // 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_HEIGHT, height); // 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_PIXEL_FORMAT, pixelFormat); // 必须配置。
// 配置编码器。
OH_AVErrCode ret = OH_VideoEncoder_Configure(videoEnc, format.get());
if (ret != AV_ERR_OK) {
    // 异常处理。
}

调用OH_VideoEncoder_Prepare()编码器就绪。

该接口将在编码器运行前进行一些数据的准备工作。
```
OH_AVErrCode ret = OH_VideoEncoder_Prepare(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
```

调用OH_VideoEncoder_Start()启动编码器，进入运行态。

启动编码器后，回调函数将开始响应事件。所以，需要先配置输入文件、输出文件。

// 配置待编码文件路径。
std::string_view inputFilePath = "/*yourpath*.yuv";
std::string_view outputFilePath = "/*yourpath*.h264";
std::unique_ptr<std::ifstream> inputFile = std::make_unique<std::ifstream>();
std::unique_ptr<std::ofstream> outputFile = std::make_unique<std::ofstream>();
if (inputFile != nullptr) {
    inputFile->open(inputFilePath.data(), std::ios::in | std::ios::binary);
}
if (outputFile != nullptr) {
    outputFile->open(outputFilePath.data(), std::ios::out | std::ios::binary | std::ios::ate);
}
// 启动编码器，开始编码。
OH_AVErrCode ret = OH_VideoEncoder_Start(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

（可选）在运行过程中动态配置编码器参数。

OH_AVFormat *format = OH_AVFormat_Create();

// 支持动态请求IDR帧
OH_AVFormat_SetIntValue(format, OH_MD_KEY_REQUEST_I_FRAME, true);
// 支持动态重置比特率
int64_t bitRate = 2000000;
OH_AVFormat_SetLongValue(format, OH_MD_KEY_BITRATE, bitRate);
// 支持动态重置视频帧速率
double frameRate = 60.0;
OH_AVFormat_SetDoubleValue(format, OH_MD_KEY_FRAME_RATE, frameRate);

int32_t ret = OH_VideoEncoder_SetParameter(videoEnc, format);
if (ret != AV_ERR_OK) {
    // 异常处理
}
OH_AVFormat_Destroy(format);

调用OH_VideoEncoder_PushInputBuffer()写入编码图像。

送入输入队列进行编码，以下示例中：

widthStride: 获取到的buffer数据的宽跨距。
heightStride：获取到的buffer数据的高跨距。

bufferInfo的成员变量：

buffer：回调函数OnNeedInputBuffer传入的参数，可以通过OH_AVBuffer_GetAddr接口得到共享内存地址的指针；
index：回调函数OnNeedInputBuffer传入的参数，与buffer唯一对应的标识；
isValid：bufferInfo中存储的buffer实例是否有效。

std::shared_ptr<CodecBufferInfo> bufferInfo = inQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr || !bufferInfo->isValid) {
    // 异常处理。
}
// 写入图像数据。
int32_t frameSize = 0;
if (widthStride == width && heightStride == height) {
    frameSize = width * height * 3 / 2; // NV12像素格式下，每帧数据大小的计算公式
    int32_t capacity = OH_AVBuffer_GetCapacity(bufferInfo->buffer);
    if (frameSize > capacity) {
        // 异常处理。
    }
    // 处理文件流得到帧的长度，再将需要编码的数据写入到对应index的buffer中。
    uint8_t *addr = OH_AVBuffer_GetAddr(bufferInfo->buffer);
    if (addr == nullptr) {
       // 异常处理。
    }
    if (inputFile != nullptr && inputFile->is_open()) {
        inputFile->read(reinterpret_cast<char *>(addr), frameSize);
    }
} else {

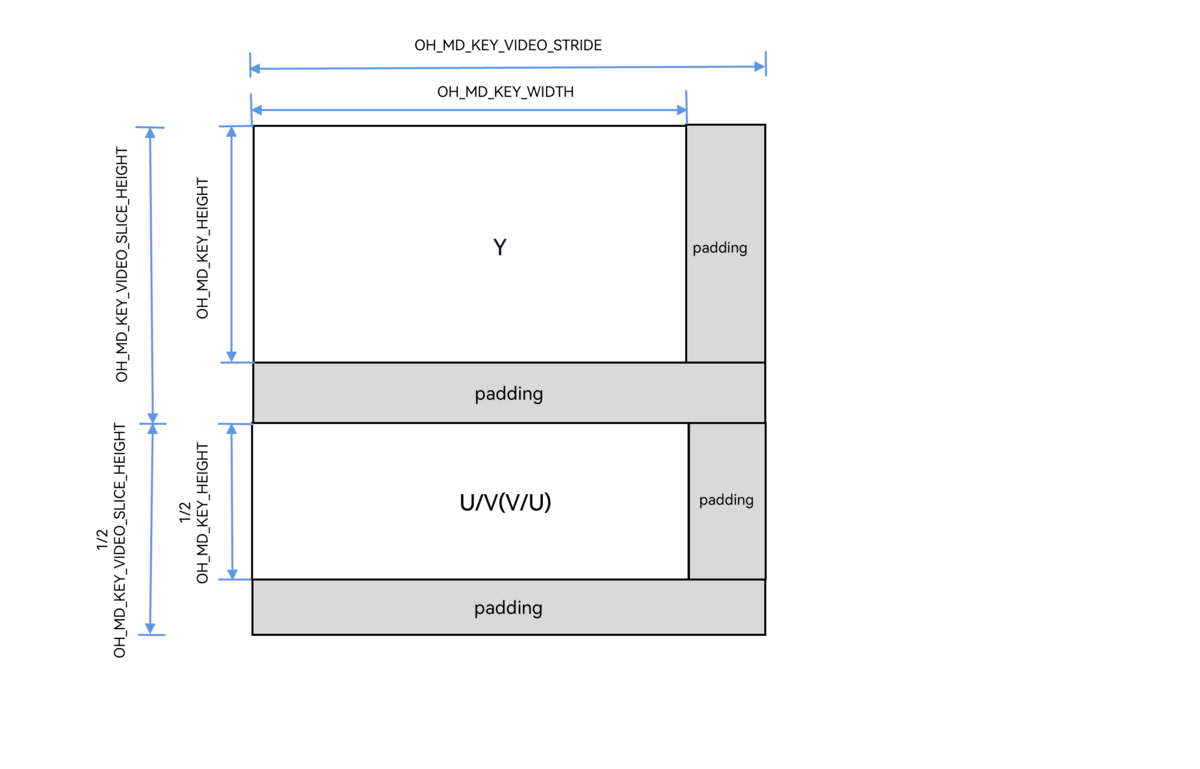

    // 如果跨距不等于宽，需要开发者按照跨距进行偏移，具体可参考以下示例。
}
// 配置buffer info信息。
OH_AVCodecBufferAttr info;
info.size = frameSize;
info.offset = 0;
// 注意此处和Surface模式不同，pts需要应用填充，可根据预期显示的时间进行计算写入，如：帧数 * 1000000 / frameRate。
info.pts = 0;
// 避免flags随机初始化为AVCODEC_BUFFER_FLAGS_EOS导致使用异常，flags需要赋值如0（普通帧标识）。
info.flags = 0;
OH_AVErrCode setBufferRet = OH_AVBuffer_SetBufferAttr(bufferInfo->buffer, &info);
if (setBufferRet != AV_ERR_OK) {
    // 异常处理。
}
// 配置buffer 随帧信息。
// 值由开发者决定。
int32_t isIFrame;
auto parameter = std::shared_ptr<OH_AVFormat>(OH_AVBuffer_GetParameter(bufferInfo->buffer), OH_AVFormat_Destroy);
if (parameter == nullptr) {
    // 异常处理。
}
OH_AVFormat_SetIntValue(parameter.get(), OH_MD_KEY_REQUEST_I_FRAME, isIFrame);
OH_AVErrCode parameterRet = OH_AVBuffer_SetParameter(bufferInfo->buffer, parameter.get());
if (parameterRet != AV_ERR_OK) {
    // 异常处理。
}
// 送入编码输入队列进行编码，index为对应输入队列的下标。
OH_AVErrCode pushInputRet = OH_VideoEncoder_PushInputBuffer(videoEnc, bufferInfo->index);
if (pushInputRet != AV_ERR_OK) {
    // 异常处理。
}

对跨距进行偏移，以NV12图像为例，示例如下：

以NV12图像为例，width、height、wStride、hStride图像排布参考下图：

OH_MD_KEY_WIDTH表示width；
OH_MD_KEY_HEIGHT表示height；
OH_MD_KEY_VIDEO_STRIDE表示wStride；
OH_MD_KEY_VIDEO_SLICE_HEIGHT表示hStride。

添加头文件。

#include <string.h>

使用示例：

struct Rect   // 源内存区域的宽、高，由开发者自行设置。
{
    int32_t width;
    int32_t height;
};

struct DstRect // 目标内存区域的宽跨距、高跨距，通过接口OH_VideoEncoder_GetInputDescription获取。
{
    int32_t wStride;
    int32_t hStride;
};

struct SrcRect // 源内存区域的宽跨距、高跨距，由开发者自行设置。
{
    int32_t wStride;
    int32_t hStride;
};

Rect rect = {320, 240};
DstRect dstRect = {320, 256};
SrcRect srcRect = {320, 250};
uint8_t* dst = new uint8_t[dstRect.hStride * dstRect.wStride * 3 / 2]; // 目标内存区域的指针。
uint8_t* src = new uint8_t[srcRect.hStride * srcRect.wStride * 3 / 2]; // 源内存区域的指针。
uint8_t* dstTemp = dst;
uint8_t* srcTemp = src;
rect.height = ((rect.height + 1) / 2)  * 2; // 避免height为奇数。
rect.width = ((rect.width + 1) / 2)  * 2; // 避免width为奇数。

// Y 将Y区域的源数据复制到另一个区域的目标数据中。
for (int32_t i = 0; i < rect.height; ++i) {
    // 将源数据的一行数据复制到目标数据的一行中。
    memcpy(dstTemp, srcTemp, rect.width);
    // 更新源数据和目标数据的指针，进行下一行的复制。每更新一次源数据和目标数据的指针都向下移动一个wStride。
    dstTemp += dstRect.wStride;
    srcTemp += srcRect.wStride;
}
// padding。
// 更新源数据和目标数据的指针，指针都向下移动一个padding。
dstTemp += (dstRect.hStride - rect.height) * dstRect.wStride;
srcTemp += (srcRect.hStride - rect.height) * srcRect.wStride;
rect.height >>= 1;
// UV 将UV区域的源数据复制到另一个区域的目标数据中。
for (int32_t i = 0; i < rect.height; ++i) {
    memcpy(dstTemp, srcTemp, rect.width);
    dstTemp += dstRect.wStride;
    srcTemp += srcRect.wStride;
}

delete[] dst;
dst = nullptr;
delete[] src;
src = nullptr;

硬件编码在处理buffer数据时（推送数据前），需要开发者拷贝宽、高对齐后的图像数据到输入回调的AVbuffer中。

一般需要获取数据的宽、高、跨距、像素格式来保证编码输入数据被正确的处理。

具体实现请参考：Buffer模式的步骤3-调用OH_VideoEncoder_RegisterCallback接口设置回调函数来获取数据的宽、高、跨距、像素格式。

通知编码器结束。

在编码过程中，当最后一帧数据被送入编码输入队列时，需要设置bufferInfo的flag标识为AVCODEC_BUFFER_FLAGS_EOS，通知编码器输入结束。

以下示例中，bufferInfo的成员变量：

index：回调函数OnNeedInputBuffer传入的参数，与buffer唯一对应的标识；
buffer：回调函数OnNeedInputBuffer传入的参数，可以通过OH_AVBuffer_GetAddr接口得到共享内存地址的指针;
isValid：bufferInfo中存储的buffer实例是否有效。

std::shared_ptr<CodecBufferInfo> bufferInfo = inQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr || !bufferInfo->isValid) {
    // 异常处理。
}
// 写入最后一帧图像数据，参考"步骤-8. 写入编码图像"。
// 配置buffer info信息，设置AVCODEC_BUFFER_FLAGS_EOS标识。
OH_AVCodecBufferAttr info;
info.size = frameSize;
info.offset = 0;
// 注意此处和Surface模式不同，pts需要应用填充，可根据预期显示的时间进行计算写入，如：帧数 * 1000000 / frameRate。
info.pts = 0;
info.flags = AVCODEC_BUFFER_FLAGS_EOS;
OH_AVErrCode setBufferRet = OH_AVBuffer_SetBufferAttr(bufferInfo->buffer, &info);
if (setBufferRet != AV_ERR_OK) {
    // 异常处理。
}
OH_AVErrCode pushInputRet = OH_VideoEncoder_PushInputBuffer(videoEnc, bufferInfo->index);
if (pushInputRet != AV_ERR_OK) {
    // 异常处理。
}

调用OH_VideoEncoder_FreeOutputBuffer()释放编码帧。

与Surface模式相同，此处不再赘述。

std::shared_ptr<CodecBufferInfo> bufferInfo = outQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr || !bufferInfo->isValid) {
    // 异常处理。
}
// 获取编码后信息。
OH_AVCodecBufferAttr info;
OH_AVErrCode getBufferRet = OH_AVBuffer_GetBufferAttr(bufferInfo->buffer, &info);
if (getBufferRet != AV_ERR_OK) {
    // 异常处理。
}
// 将编码完成帧数据buffer写入到对应输出文件中。
uint8_t *addr = OH_AVBuffer_GetAddr(bufferInfo->buffer);
if (addr == nullptr) {
   // 异常处理。
}
if (outputFile != nullptr && outputFile->is_open()) {
    outputFile->write(reinterpret_cast<char *>(addr), info.size);
}
// 释放已完成写入的数据，index为对应输出队列的下标。
OH_AVErrCode freeOutputRet = OH_VideoEncoder_FreeOutputBuffer(videoEnc, bufferInfo->index);
if (freeOutputRet != AV_ERR_OK) {
    // 异常处理。
}

后续流程（包括刷新、重置、停止和销毁编码器）与Surface模式一致，请参考Surface模式的步骤14-17。

限制约束​

surface输入与buffer输入​

状态机调用关系​

开发指导​

在 CMake 脚本中链接动态库​

定义基础结构​

Surface模式​

Buffer模式​

限制约束

surface输入与buffer输入

状态机调用关系

开发指导

在 CMake 脚本中链接动态库

定义基础结构

Surface模式

Buffer模式
