视频编码同步模式

从API version 20开始，支持视频编码同步模式。

开发者可以调用本模块的Native API接口，完成同步模式的视频编码。

具体实现可参考示例工程。

当前支持的编码能力，请参考AVCodec支持的格式。

视频编码的限制约束、支持的能力、状态机调用关系请参考视频编码。

适用场景

通常情况下，推荐使用异步模式。若需要主动请求buffer去送帧，则可以采用同步模式。

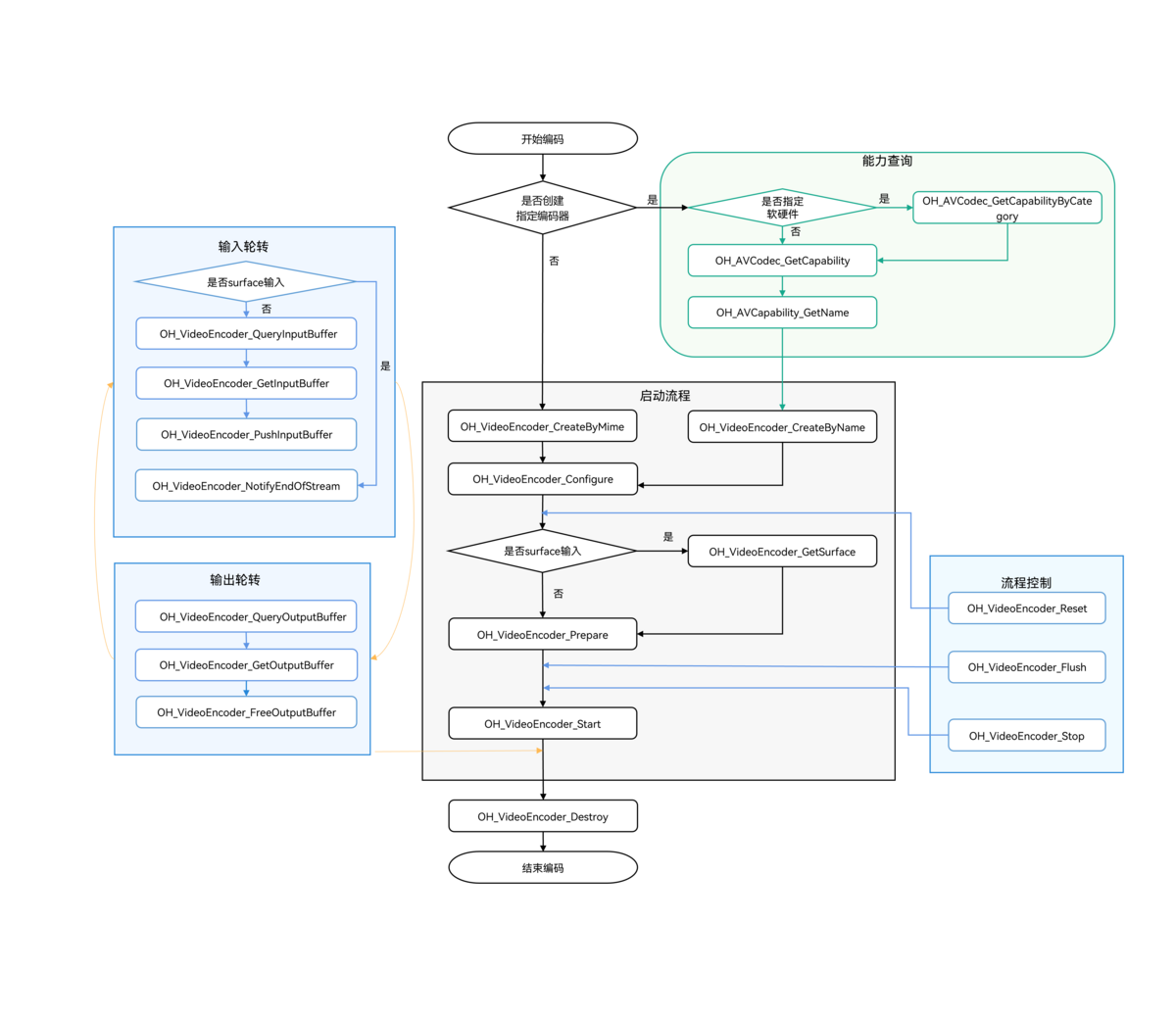

开发指导

详细的API说明请参考VideoEncoder。

在CMake脚本中链接动态库

target_link_libraries(sample PUBLIC libnative_media_codecbase.so)
target_link_libraries(sample PUBLIC libnative_media_core.so)
target_link_libraries(sample PUBLIC libnative_media_venc.so)

上述'sample'字样仅为示例，此处由开发者根据实际工程目录自定义。

定义基础结构

本部分示例代码按照C++17标准编写，仅作参考。

添加头文件。

#include <multimedia/player_framework/native_avcodec_videoencoder.h>
#include <multimedia/player_framework/native_avcapability.h>
#include <multimedia/player_framework/native_avcodec_base.h>
#include <multimedia/player_framework/native_avformat.h>
#include <multimedia/player_framework/native_avbuffer.h>
#include <multimedia/player_framework/native_averrors.h>
#include <native_buffer/native_buffer.h>
#include <memory>
#include <fstream>
#include <mutex>
#include <shared_mutex>

全局变量（仅作参考，可以根据实际情况将其封装到对象中）。

// 视频帧宽度。
int32_t width = 320;
// 视频帧高度。
int32_t height = 240;
// 视频宽跨距。
int32_t widthStride = 0;
// 视频高跨距。
int32_t heightStride = 0;
// 视频像素格式。
OH_AVPixelFormat pixelFormat = AV_PIXEL_FORMAT_NV12;
// 编码器同步锁。
std::shared_mutex codecMutex;
// 编码器实例指针。
OH_AVCodec *videoEnc = nullptr;
// 编码输出。
bool outputDone = false;
// 编码输入。
bool inputDone = false;
std::unique_ptr<std::ifstream> inFile_;

Surface模式

参考以下示例代码，可以完成Surface模式下视频编码的全流程，实现同步模式的数据轮转。此处以输入surface数据，编码成H.264格式为例。

创建编码器实例。

通过名称创建编码器。示例中的变量说明如下：

videoEnc：视频编码器实例的指针。
capability：编码器能力查询实例的指针。
OH_AVCODEC_MIMETYPE_VIDEO_AVC：AVC格式视频编解码器。

// 创建硬件编码器实例。
OH_AVCapability *capability= OH_AVCodec_GetCapabilityByCategory(OH_AVCODEC_MIMETYPE_VIDEO_AVC, true, HARDWARE);
const char *name = OH_AVCapability_GetName(capability);
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByName(name);
if (videoEnc == nullptr) {
    printf("create videoEnc failed");
    return;
}

调用OH_VideoEncoder_Configure()配置编码器。
- 详细可配置选项的说明请参考媒体数据键值对。
- 参数校验规则请参考OH_VideoEncoder_Configure()。
- 参数取值范围可以通过能力查询接口获取，具体示例请参考获取支持的编解码能力。
目前支持的所有格式都必须配置以下选项：视频帧宽度、视频帧高度、视频像素格式。
```
auto format = std::shared_ptr<OH_AVFormat>(OH_AVFormat_Create(), OH_AVFormat_Destroy);
if (format == nullptr) {
    // 异常处理。
}
// 写入format。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_WIDTH, width); // 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_HEIGHT, height); // 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_PIXEL_FORMAT, pixelFormat);// 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_ENABLE_SYNC_MODE, 1); // 同步模式配置。
// 配置编码器。
OH_AVErrCode ret = OH_VideoEncoder_Configure(videoEnc, format.get());
if (ret != AV_ERR_OK) {
    // 异常处理。
}
```
1. 要使能视频编码同步模式，必须将OH_MD_KEY_ENABLE_SYNC_MODE配置为1。
2. 同步模式在调用OH_VideoEncoder_Configure接口前不能调用OH_VideoEncoder_RegisterCallback或OH_VideoEncoder_RegisterParameterCallback接口，否则为异步模式。
3. 不支持Surface模式的随帧通路的同步模式。

设置surface。

示例中的变量说明如下：

nativeWindow：获取方式请参考视频编码Surface模式的“步骤-6：设置surface”。

// 获取需要输入的surface，以进行编码。
OH_AVErrCode ret = OH_VideoEncoder_GetSurface(videoEnc, &nativeWindow);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

调用OH_VideoEncoder_Prepare()编码器就绪。

该接口将在编码器运行前进行一些数据的准备工作。
```
OH_AVErrCode ret = OH_VideoEncoder_Prepare(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
```

调用OH_VideoEncoder_Start()启动编码器。

// 配置待编码文件路径。
std::string_view outputFilePath = "/*yourpath*.h264";
std::unique_ptr<std::ofstream> outputFile = std::make_unique<std::ofstream>();
if (outputFile != nullptr) {
    outputFile->open(outputFilePath.data(), std::ios::out | std::ios::binary | std::ios::ate);
}
// 启动编码器，开始编码。
OH_AVErrCode ret = OH_VideoEncoder_Start(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

获取可用buffer并释放编码帧。

调用OH_VideoEncoder_QueryOutputBuffer接口获取下一个可用的输出缓冲区（buffer）的索引（index）。
根据获取的索引（index），调用OH_VideoEncoder_GetOutputBuffer接口获取对应的缓冲区（buffer）实例。
调用OH_VideoEncoder_FreeOutputBuffer接口释放编码帧。

bool EncoderOutput(OH_AVCodec *videoEnc, int64_t timeoutUs)
{
    uint32_t index;
    std::shared_lock<std::shared_mutex> lock(codecMutex);

    OH_AVErrCode ret = OH_VideoEncoder_QueryOutputBuffer(videoEnc, &index, timeoutUs);
    switch (ret) {
        case AV_ERR_OK: {
            OH_AVBuffer *buffer = OH_VideoEncoder_GetOutputBuffer(videoEnc, index);
            if (buffer == nullptr) {
                // 异常处理。
                return false;
            }

            // 获取编码后信息。
            OH_AVCodecBufferAttr info;
            OH_AVErrCode getBufferRet = OH_AVBuffer_GetBufferAttr(buffer, &info);
            if (getBufferRet != AV_ERR_OK) {
                // 异常处理。
                return false;
            }
            if (info.flags & AVCODEC_BUFFER_FLAGS_EOS) {
                outputDone = 1;
            }

            // 将编码完成帧数据buffer写入到对应输出文件中。
            uint8_t *addr = OH_AVBuffer_GetAddr(buffer);
            if (addr == nullptr) {
               // 异常处理。
               return false;
            }
            if (outputFile != nullptr && outputFile->is_open()) {
                outputFile->write(reinterpret_cast<char *>(addr), info.size);
            }
            // 释放已完成写入的数据，index为对应输出队列下标。
            OH_AVErrCode freeOutputRet = OH_VideoEncoder_FreeOutputBuffer(videoEnc, index);
            if (freeOutputRet != AV_ERR_OK) {
                // 异常处理。
                return false;
            }
            break;
        }
        case AV_ERR_TRY_AGAIN_LATER: {
            break;
        }
        case AV_ERR_STREAM_CHANGED: {
            auto format = std::shared_ptr<OH_AVFormat>(OH_VideoEncoder_GetOutputDescription(videoEnc), OH_AVFormat_Destroy);
            if (format == nullptr) {
                // 异常处理。
            }
            // 获取新宽高。
            bool getIntRet = OH_AVFormat_GetIntValue(format.get(), OH_MD_KEY_WIDTH, &width) &&
                             OH_AVFormat_GetIntValue(format.get(), OH_MD_KEY_HEIGHT, &height);
            if (!getIntRet) {
                // 异常处理。
            }
            break;
        }
        default: {
            // 异常处理。
            return false;
        }
    }
    return true;
}

编码器出帧处理循环。

bool result = true;
int64_t timeoutUs = 0; // 单位：微秒（us），负值：无限等待；0：立即退出；正值：等待指定时长后退出。

while (!outputDone && result) {
    if (!outputDone ) {
        result = EncoderOutput(videoEnc, timeoutUs);
    }
}

调用OH_VideoEncoder_NotifyEndOfStream()通知编码器结束。

// Surface模式：通知视频编码器输入流已结束，只能使用此接口进行通知。
OH_AVErrCode ret = OH_VideoEncoder_NotifyEndOfStream(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

（可选）调用OH_VideoEncoder_Flush()刷新编码器。

调用OH_VideoEncoder_Flush接口后，编码器仍处于运行态，但会清除编码器中缓存的输入和输出数据及参数集（如H.264格式的PPS/SPS）。此时需要调用OH_VideoEncoder_Start接口重新开始编码。

// 通过codecMutex来避免调用Flush接口，状态切换后，编码线程还在跑会退出循环的问题。
std::unique_lock<std::shared_mutex> lock(codecMutex);
// 刷新编码器videoEnc。
OH_AVErrCode flushRet = OH_VideoEncoder_Flush(videoEnc);
if (flushRet != AV_ERR_OK) {
    // 异常处理。
}

// 重新开始编码。
OH_AVErrCode startRet = OH_VideoEncoder_Start(videoEnc);
if (startRet != AV_ERR_OK) {
    // 异常处理。
}

（可选）调用OH_VideoEncoder_Reset()重置编码器。

调用OH_VideoEncoder_Reset接口后，编码器回到初始化的状态，需要调用接口OH_VideoEncoder_Configure和OH_VideoEncoder_Prepare重新配置。

// 重置编码器videoEnc。
std::unique_lock<std::shared_mutex> lock(codecMutex);
OH_AVErrCode resetRet = OH_VideoEncoder_Reset(videoEnc);
if (resetRet != AV_ERR_OK) {
    // 异常处理。
}

// 重新配置编码器参数。
auto format = std::shared_ptr<OH_AVFormat>(OH_AVFormat_Create(), OH_AVFormat_Destroy);
if (format == nullptr) {
    // 异常处理。
}
OH_AVErrCode configRet = OH_VideoEncoder_Configure(videoEnc, format.get());
if (configRet != AV_ERR_OK) {
    // 异常处理。
}

// 编码器重新就绪。
OH_AVErrCode prepareRet = OH_VideoEncoder_Prepare(videoEnc);
if (prepareRet != AV_ERR_OK) {
    // 异常处理。
}

编码器回到初始化的状态，调用OH_VideoEncoder_Configure接口重新配置编码器参数时，同步模式需要重新配置OH_MD_KEY_ENABLE_SYNC_MODE为1，否则为异步模式。

（可选）调用OH_VideoEncoder_Stop()停止编码器。

调用OH_VideoEncoder_Stop接口后，编码器保留了编码实例，释放输入输出buffer。开发者可以直接调用OH_VideoEncoder_Start接口继续编码。
```
// 终止编码器videoEnc。
std::unique_lock<std::shared_mutex> lock(codecMutex);
OH_AVErrCode ret = OH_VideoEncoder_Stop(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
```

调用OH_VideoEncoder_Destroy()销毁编码器实例，释放资源。

// 注销编码器。
std::unique_lock<std::shared_mutex> lock(codecMutex);
OH_AVErrCode ret = AV_ERR_OK;
if (videoEnc != nullptr) {
    OH_VideoEncoder_Destroy(videoEnc);
    videoEnc = nullptr;
}

执行该步骤之后，需要开发者将videoEnc指向nullptr，防止野指针导致程序错误。

Buffer模式

参考以下示例代码，可以完成Buffer模式下视频编码的全流程，实现同步模式的数据轮转。此处以输入YUV文件，编码成H.264格式为例。

创建编码器实例。

与Surface模式相同，此处不再赘述。

// 通过codecname创建编码器，应用有特殊需求，比如选择支持某种分辨率规格的编码器，可先查询capability，再根据codec name创建编码器。
OH_AVCapability *capability = OH_AVCodec_GetCapability(OH_AVCODEC_MIMETYPE_VIDEO_AVC, true);
const char *name = OH_AVCapability_GetName(capability);
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByName(name);
if (videoEnc == nullptr) {
    printf("create videoEnc failed");
    return;
}

调用OH_VideoEncoder_Configure()配置编码器。

与Surface模式相同，此处不再赘述。

auto format = std::shared_ptr<OH_AVFormat>(OH_AVFormat_Create(), OH_AVFormat_Destroy);
if (format == nullptr) {
    // 异常处理。
}
// 写入format。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_WIDTH, width); // 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_HEIGHT, height); // 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_PIXEL_FORMAT, pixelFormat);// 必须配置。
OH_AVFormat_SetIntValue(format.get(), OH_MD_KEY_ENABLE_SYNC_MODE, 1); // 同步模式配置。
// 配置编码器。
OH_AVErrCode ret = OH_VideoEncoder_Configure(videoEnc, format.get());
if (ret != AV_ERR_OK) {
    // 异常处理。
}

要使能视频编码同步模式，必须将OH_MD_KEY_ENABLE_SYNC_MODE配置为1。
同步模式在调用OH_VideoEncoder_Configure接口前不能调用OH_VideoEncoder_RegisterCallback或OH_VideoEncoder_RegisterParameterCallback接口，否则为异步模式。

调用OH_VideoEncoder_Prepare()编码器就绪。

该接口将在编码器运行前进行一些数据的准备工作。
```
ret = OH_VideoEncoder_Prepare(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
```

调用OH_VideoEncoder_Start()启动编码器。

配置输入文件、输出文件。

// 配置待编码文件路径。
std::string_view inputFilePath = "/*yourpath*.yuv";
std::string_view outputFilePath = "/*yourpath*.h264";
std::unique_ptr<std::ifstream> inputFile = std::make_unique<std::ifstream>();
std::unique_ptr<std::ofstream> outputFile = std::make_unique<std::ofstream>();
if (inputFile != nullptr) {
    inputFile->open(inputFilePath.data(), std::ios::in | std::ios::binary);
}
if (outputFile != nullptr) {
    outputFile->open(outputFilePath.data(), std::ios::out | std::ios::binary | std::ios::ate);
}
// 启动编码器，开始编码。
OH_AVErrCode ret = OH_VideoEncoder_Start(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

获取可用buffer并写入码流至编码器

调用OH_VideoEncoder_QueryInputBuffer接口获取下一个可用的输入缓冲区（buffer）的索引（index）。
根据获取的索引（index），调用OH_VideoEncoder_GetInputBuffer接口获取对应的缓冲区（buffer）实例。
将需要编码的数据写入该缓冲区（buffer）后，调用OH_VideoEncoder_PushInputBuffer接口将其送入编码输入队列进行编码。当最后一帧数据被送入编码输入队列时，需要将flag标识成AVCODEC_BUFFER_FLAGS_EOS，通知编码器输入结束。

示例中的变量size、offset、pts、frameData、flags说明与Surface模式相同，此处不再赘述。

bool EncoderInput(OH_AVCodec *videoEnc, int64_t timeoutUs)
{
    uint32_t index;
    std::shared_lock<std::shared_mutex> lock(codecMutex);

    OH_AVErrCode ret = OH_VideoEncoder_QueryInputBuffer(videoEnc, &index, timeoutUs);
    switch (ret) {
        case AV_ERR_OK: {
            OH_AVBuffer *buffer = OH_VideoEncoder_GetInputBuffer(videoEnc, index);
            if (buffer == nullptr) {
                // 异常处理。
                return false;
            }

            // 写入图像数据。
            int32_t frameSize = 0;
            bool isFirstFrame = true;
            // 获取视频宽跨距和高跨距。
            if (isFirstFrame) {
                auto format = std::shared_ptr<OH_AVFormat>(OH_VideoEncoder_GetInputDescription(videoEnc), OH_AVFormat_Destroy);
                if (format == nullptr) {
                    // 异常处理。
                }
                bool getIntRet = OH_AVFormat_GetIntValue(format.get(), OH_MD_KEY_VIDEO_STRIDE, &widthStride) &&
                                 OH_AVFormat_GetIntValue(format.get(), OH_MD_KEY_VIDEO_SLICE_HEIGHT, &heightStride);
                 if (!getIntRet) {
                    // 异常处理。
                 }
                isFirstFrame = false;
            }
            if (widthStride == width && heightStride == height) {
                frameSize = width * height * 3 / 2; // NV12像素格式下，每帧数据大小的计算公式。
                // 处理文件流得到帧的长度，再将需要编码的数据写入到对应index的buffer中。
                uint8_t *addr = OH_AVBuffer_GetAddr(buffer);
                if (addr == nullptr) {
                   // 异常处理
                   return false;
                }
                if (inputFile != nullptr && inputFile->is_open()) {
                    inputFile->read(reinterpret_cast<char *>(addr), frameSize);
                }
            } else {
                // 如果跨距不等于宽，开发者需要按照跨距进行偏移，详情请参考视频编码Buffer模式“步骤-8. 写入编码图像”。
            }

            // 配置buffer info信息。
            OH_AVCodecBufferAttr info;
            info.size = frameSize;
            info.offset = 0;
            // 注意此处和Surface模式不同，pts需要应用填充，可根据预期显示的时间进行计算写入，如：帧数 * 1000000 / frameRate。
            info.pts = 0;
            // 输入最后一帧数据时，设置AVCODEC_BUFFER_FLAGS_EOS标识。
            // info.flags = AVCODEC_BUFFER_FLAGS_EOS;
            // 避免flags随机初始化为AVCODEC_BUFFER_FLAGS_EOS导致使用异常，flags需要赋值如0（普通帧标识）。
            info.flags = 0;
            OH_AVErrCode setBufferRet = OH_AVBuffer_SetBufferAttr(buffer, &info);
            if (setBufferRet != AV_ERR_OK) {
                // 异常处理。
                return false;
            }
            // 送入编码输入队列进行编码，index为对应输入队列的下标。
            OH_AVErrCode pushInputRet = OH_VideoEncoder_PushInputBuffer(videoEnc, index);
            if (pushInputRet != AV_ERR_OK) {
                // 异常处理。
                return false;
            }
            if (inFile_->eof()) {
                inputDone = 1;
            }
            break;
        }
        case AV_ERR_TRY_AGAIN_LATER: {
            break;
        }
        default: {
            // 异常处理。
            return false;
        }
    }
    return true;
}

获取可用buffer并释放编码帧。

调用OH_VideoEncoder_QueryOutputBuffer接口获取下一个可用的输出缓冲区（buffer）的索引（index）。
根据获取的索引（index），调用OH_VideoEncoder_GetOutputBuffer接口获取对应的缓冲区（buffer）实例。
调用OH_VideoEncoder_FreeOutputBuffer接口释放编码帧。

bool EncoderOutput(OH_AVCodec *videoEnc, int64_t timeoutUs)
{
    uint32_t index;
    std::shared_lock<std::shared_mutex> lock(codecMutex);

    OH_AVErrCode ret = OH_VideoEncoder_QueryOutputBuffer(videoEnc, &index, timeoutUs);
    switch (ret) {
        case AV_ERR_OK: {
            OH_AVBuffer *buffer = OH_VideoEncoder_GetOutputBuffer(videoEnc, index);
            if (buffer == nullptr) {
                // 异常处理。
                return false;
            }

            // 获取编码后信息。
            OH_AVCodecBufferAttr info;
            OH_AVErrCode getBufferRet = OH_AVBuffer_GetBufferAttr(buffer, &info);
            if (getBufferRet != AV_ERR_OK) {
                // 异常处理。
                return false;
            }
            // 将编码完成帧数据buffer写入到对应输出文件中。
            uint8_t *addr = OH_AVBuffer_GetAddr(buffer);
            if (addr == nullptr) {
               // 异常处理
               return false;
            }
            if (outputFile != nullptr && outputFile->is_open()) {
                outputFile->write(reinterpret_cast<char *>(addr), info.size);
            }
            if (info.flags & AVCODEC_BUFFER_FLAGS_EOS) {
                outputDone = 1;
            }
            // 释放已完成处理的信息，index为对应buffer队列的下标。
            OH_AVErrCode freeOutputRet = OH_VideoEncoder_FreeOutputBuffer(videoEnc, index);
            if (freeOutputRet != AV_ERR_OK) {
                // 异常处理。
                return false;
            }
            break;
        }
        case AV_ERR_TRY_AGAIN_LATER: {
            break;
        }
        case AV_ERR_STREAM_CHANGED: {
            break;
        }
        default: {
            // 异常处理。
            return false;
        }
    }
    return true;
}

编码器送帧/出帧处理循环。

bool result = true;
int64_t timeoutUs = 0; // 单位：微秒（us），负值：无限等待；0：立即退出；正值：等待指定时长后退出。

while (!outputDone && result) {
    if (!inputDone) {
        result = EncoderInput(videoEnc, timeoutUs);
    }
    if (!outputDone) {
        result = EncoderOutput(videoEnc, timeoutUs);
    }
}

后续流程（包括刷新、重置、停止和销毁编码器）与Surface模式基本一致，请参考Surface模式的步骤9-12。

适用场景​

开发指导​

在CMake脚本中链接动态库​

定义基础结构​

Surface模式​

Buffer模式​
