离线编辑(C/C++)

从API version 22开始，OHAudioSuite给开发者提供音频离线编辑能力，允许在非实时播放场景下对音频数据进行处理，开发者可以组合多个音频节点实现复杂的音频处理流程。

开发基础配置

开发者使用OHAudioSuite提供的离线编辑能力，添加对应的头文件。

在CMake脚本中链接动态库

target_link_libraries(sample PUBLIC libohaudiosuite.so)

添加头文件

开发者通过引入头文件<native_audio_suite_base.h>和<native_audio_suite_engine.h>，使用音频编创相关API。

#include <ohaudiosuite/native_audio_suite_base.h>
#include <ohaudiosuite/native_audio_suite_engine.h>

开发步骤

详细的API说明请参考：OHAudioSuite。

开发者参考本节内容实现音频离线编辑功能。

指定音频节点类型

开发者需要根据业务场景，调用OH_AudioSuiteNodeBuilder_SetNodeType()接口，指定对应的OH_AudioNode_Type。

指定音频节点格式

开发者需要根据业务场景，调用OH_AudioSuiteNodeBuilder_SetFormat()或者OH_AudioSuiteEngine_SetAudioFormat()接口，设置音频格式（位深、采样率、声道数等）。

基础离线编辑

使用效果节点（如均衡器效果节点）处理输入的PCM（Pulse Code Modulation）音频数据，输出带有该音效的PCM音频数据。

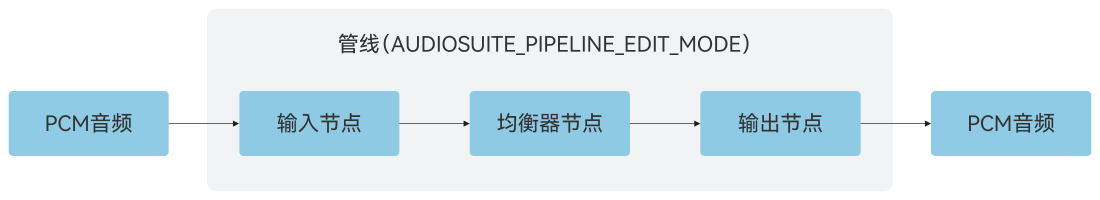

图1：基础离线编辑示意图

创建引擎和管线。

// 创建引擎。
OH_AudioSuiteEngine *audioSuiteEngine = nullptr;
OH_AudioSuiteEngine_Create(&audioSuiteEngine);

// 创建管线。
OH_AudioSuitePipeline *audioSuitePipeline = nullptr;
OH_AudioSuiteEngine_CreatePipeline(
    audioSuiteEngine, &audioSuitePipeline, OH_AudioSuite_PipelineWorkMode::AUDIOSUITE_PIPELINE_EDIT_MODE);

创建输入、输出、均衡器节点并连接组网。

创建输入节点需要实现自定义回调函数InputNodeWriteDataCallBack，函数类型为OH_InputNode_RequestDataCallback()，调用OH_AudioSuiteNodeBuilder_SetRequestDataCallback()接口设置回调函数。

struct AudioDataInfo {
    uint8_t *buffer = nullptr;  // 音频数据。
    int32_t bufferSize = 0;     // 音频数据总大小。
    int32_t totalWriteSize = 0; // 处理过的音频数据总大小。
};

// 输入节点请求数据的回调函数。
static int32_t InputNodeWriteDataCallBack(
    OH_AudioNode *audioNode,
    void *userData,
    void *audioData,
    int32_t audioDataSize,
    bool *finished)
{
    if ((audioNode == nullptr) || (userData == nullptr) ||
        (audioData == nullptr) || (audioDataSize <= 0) || (finished == nullptr)) {
        return -1;
    }

    struct AudioDataInfo *info = static_cast<struct AudioDataInfo *>(userData);
    // 要处理的音频大小。
    int32_t actualDataSize = std::min(audioDataSize, info->bufferSize - info->totalWriteSize);
    // 将PCM音频数据写入audioData。
    memcpy(static_cast<void *>(audioData), info->buffer + info->totalWriteSize, actualDataSize);
    info->totalWriteSize += actualDataSize;

    // 音频数据全部处理完。
    if (info->totalWriteSize >= info->bufferSize) {
        *finished = true;
    }
    return actualDataSize;
}

// 创建节点构造器。
OH_AudioNodeBuilder *nodeBuilder = nullptr;
OH_AudioSuiteNodeBuilder_Create(&nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::INPUT_NODE_TYPE_DEFAULT);

// 配置音频数据格式，开发者根据要处理的音频数据格式设置采样率、声道分布、声道数、位深、编码格式参数。
OH_AudioFormat audioFormatInput;
audioFormatInput.samplingRate = OH_Audio_SampleRate::SAMPLE_RATE_48000;
audioFormatInput.channelLayout = OH_AudioChannelLayout::CH_LAYOUT_STEREO;
audioFormatInput.channelCount = 2;
audioFormatInput.sampleFormat = OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE;
audioFormatInput.encodingType = OH_Audio_EncodingType::AUDIO_ENCODING_TYPE_RAW;
OH_AudioSuiteNodeBuilder_SetFormat(nodeBuilder, audioFormatInput);
// 设置音频流的回调。
struct AudioDataInfo audioInfo;
audioInfo.buffer = nullptr; // 开发者根据业务场景存放要处理的音频数据。
audioInfo.bufferSize = 0; // 开发者根据业务场景存放要处理的音频数据大小。
audioInfo.totalWriteSize = 0;
void *userData = static_cast<void *>(&audioInfo);
OH_AudioSuiteNodeBuilder_SetRequestDataCallback(nodeBuilder, InputNodeWriteDataCallBack, userData);
// 创建输入节点。
OH_AudioNode *inputNode = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &inputNode);

// 重置构造器配置并设置为均衡器节点类型。
OH_AudioSuiteNodeBuilder_Reset(nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::EFFECT_NODE_TYPE_EQUALIZER);
// 创建均衡器节点。
OH_AudioNode *eqNode = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &eqNode);
// 设置均衡器节点效果为默认。
OH_AudioSuiteEngine_SetEqualizerFrequencyBandGains(eqNode, OH_EQUALIZER_PARAM_DEFAULT);

// 重置构造器配置并设置为输出节点类型。
OH_AudioSuiteNodeBuilder_Reset(nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::OUTPUT_NODE_TYPE_DEFAULT);
// 配置音频数据格式，开发者根据预期输出的音频格式设置采样率、声道分布、声道数、位深、编码格式参数。
OH_AudioFormat audioFormatOutput;
audioFormatOutput.samplingRate = OH_Audio_SampleRate::SAMPLE_RATE_48000;
audioFormatOutput.channelLayout = OH_AudioChannelLayout::CH_LAYOUT_STEREO;
audioFormatOutput.channelCount = 2;
audioFormatOutput.sampleFormat = OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE;
audioFormatOutput.encodingType = OH_Audio_EncodingType::AUDIO_ENCODING_TYPE_RAW;
OH_AudioSuiteNodeBuilder_SetFormat(nodeBuilder, audioFormatOutput);
// 创建输出节点。
OH_AudioNode *outputNode = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &outputNode);

// 销毁节点构造器。
OH_AudioSuiteNodeBuilder_Destroy(nodeBuilder);

// 连接各个节点组成组网。
OH_AudioSuiteEngine_ConnectNodes(inputNode, eqNode);
OH_AudioSuiteEngine_ConnectNodes(eqNode, outputNode);

渲染音频数据。

开发者调用OH_AudioSuiteEngine_RenderFrame()接口渲染并获取PCM音频数据。

int32_t byteSize = 2; // OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE格式对应的字节大小。
// 根据输出节点的格式计算单帧处理数据大小。
// 1000是时间转换单位，20表示的是20ms的音频采样数据，如果samplingRate为11025请使用40ms来计算。
int32_t frameSize = 20 * audioFormatOutput.samplingRate * audioFormatOutput.channelCount * byteSize / 1000;
// 用于接收渲染后的输出音频数据。
uint8_t *audioData = (uint8_t *)malloc(frameSize);
int32_t responseSize = 0;
bool finished = false;

// 渲染。
OH_AudioSuiteEngine_StartPipeline(audioSuitePipeline);
do {
    OH_AudioSuite_Result result = OH_AudioSuiteEngine_RenderFrame(
        audioSuitePipeline, static_cast<void *>(audioData), frameSize, &responseSize, &finished);
    if ((result != OH_AudioSuite_Result::AUDIOSUITE_SUCCESS) || (responseSize <= 0)) {
        // 本次音频编创渲染失败。
        break;
    } else {
        // audioData是渲染过后的音频数据，音频数据长度为responseSize，开发者根据业务场景自行使用或者保存。
    }
} while (!finished);
OH_AudioSuiteEngine_StopPipeline(audioSuitePipeline);
free(audioData);
audioData = nullptr;

资源销毁。

// 销毁节点。
OH_AudioSuiteEngine_DestroyNode(inputNode);
OH_AudioSuiteEngine_DestroyNode(eqNode);
OH_AudioSuiteEngine_DestroyNode(outputNode);

// 销毁管线。
OH_AudioSuiteEngine_DestroyPipeline(audioSuitePipeline);

// 销毁引擎。
OH_AudioSuiteEngine_Destroy(audioSuiteEngine);

音源分离场景

使用音源分离节点分离输入的PCM音频数据为人声和背景声，然后通过输出节点分别输出这两路数据。

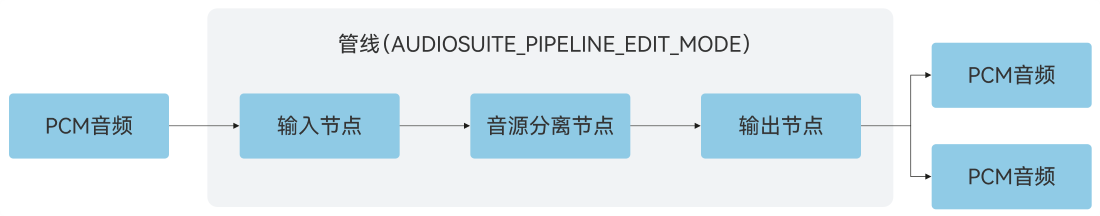

图2：音源分离编辑示意图

示例代码如下：

创建引擎和管线。

// 创建引擎。
OH_AudioSuiteEngine *audioSuiteEngine = nullptr;
OH_AudioSuiteEngine_Create(&audioSuiteEngine);

// 创建管线。
OH_AudioSuitePipeline *audioSuitePipeline = nullptr;
OH_AudioSuiteEngine_CreatePipeline(
    audioSuiteEngine, &audioSuitePipeline, OH_AudioSuite_PipelineWorkMode::AUDIOSUITE_PIPELINE_EDIT_MODE);

创建输入、输出、音源分离节点并连接。

struct AudioDataInfo {
    uint8_t *buffer = nullptr;  // 音频数据。
    int32_t bufferSize = 0;     // 音频数据总大小。
    int32_t totalWriteSize = 0; // 处理过的音频数据总大小。
};

// 输入节点请求数据的回调函数。
static int32_t InputNodeWriteDataCallBack(
    OH_AudioNode *audioNode,
    void *userData,
    void *audioData,
    int32_t audioDataSize,
    bool *finished)
{
    if ((audioNode == nullptr) || (userData == nullptr) ||
        (audioData == nullptr) || (audioDataSize <= 0) || (finished == nullptr)) {
        return -1;
    }

    struct AudioDataInfo *info = static_cast<struct AudioDataInfo *>(userData);
    // 要处理的音频大小。
    int32_t actualDataSize = std::min(audioDataSize, info->bufferSize - info->totalWriteSize);
    // 将PCM音频数据写入audioData。
    memcpy(static_cast<void *>(audioData), info->buffer + info->totalWriteSize, actualDataSize);
    info->totalWriteSize += actualDataSize;

    // 音频数据全部处理完。
    if (info->totalWriteSize >= info->bufferSize) {
        *finished = true;
    }
    return actualDataSize;
}

// 创建节点构造器。
OH_AudioNodeBuilder *nodeBuilder = nullptr;
OH_AudioSuiteNodeBuilder_Create(&nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::INPUT_NODE_TYPE_DEFAULT);

// 配置音频数据格式，开发者根据要处理的音频数据格式设置采样率、声道分布、声道数、位深、编码格式参数。
OH_AudioFormat audioFormatInput;
audioFormatInput.samplingRate = OH_Audio_SampleRate::SAMPLE_RATE_48000;
audioFormatInput.channelLayout = OH_AudioChannelLayout::CH_LAYOUT_STEREO;
audioFormatInput.channelCount = 2;
audioFormatInput.sampleFormat = OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE;
audioFormatInput.encodingType = OH_Audio_EncodingType::AUDIO_ENCODING_TYPE_RAW;
OH_AudioSuiteNodeBuilder_SetFormat(nodeBuilder, audioFormatInput);

struct AudioDataInfo audioInfo;
audioInfo.buffer = nullptr; // 开发者根据业务场景存放要处理的音频数据。
audioInfo.bufferSize = 0; // 开发者根据业务场景存放要处理的音频数据大小。
audioInfo.totalWriteSize = 0;
void *userData = static_cast<void *>(&audioInfo);
// 设置音频流的回调。
OH_AudioSuiteNodeBuilder_SetRequestDataCallback(nodeBuilder, InputNodeWriteDataCallBack, userData);

// 创建输入节点。
OH_AudioNode *inputNode = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &inputNode);

// 重置构造器配置并设置为音源分离节点类型。
OH_AudioSuiteNodeBuilder_Reset(nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(
    nodeBuilder, OH_AudioNode_Type::EFFECT_MULTII_OUTPUT_NODE_TYPE_AUDIO_SEPARATION);

// 创建音源分离节点。
OH_AudioNode *aissNode = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &aissNode);

// 重置构造器配置并设置为输出节点类型。
OH_AudioSuiteNodeBuilder_Reset(nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::OUTPUT_NODE_TYPE_DEFAULT);
// 配置音频数据格式，开发者根据预期输出的音频格式设置采样率、声道分布、声道数、位深、编码格式参数。
OH_AudioFormat audioFormatOutput;
audioFormatOutput.samplingRate = OH_Audio_SampleRate::SAMPLE_RATE_48000;
audioFormatOutput.channelLayout = OH_AudioChannelLayout::CH_LAYOUT_STEREO;
audioFormatOutput.channelCount = 2;
audioFormatOutput.sampleFormat = OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE;
audioFormatOutput.encodingType = OH_Audio_EncodingType::AUDIO_ENCODING_TYPE_RAW;
OH_AudioSuiteNodeBuilder_SetFormat(nodeBuilder, audioFormatOutput);

// 创建输出节点。
OH_AudioNode *outputNode = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &outputNode);

// 销毁节点构造器。
OH_AudioSuiteNodeBuilder_Destroy(nodeBuilder);

// 连接各个节点组成组网。
OH_AudioSuiteEngine_ConnectNodes(inputNode, aissNode);
OH_AudioSuiteEngine_ConnectNodes(aissNode, outputNode);

渲染音频数据。

包含音源分离节点的管线使用OH_AudioSuiteEngine_MultiRenderFrame()接口渲染并获取两路PCM音频数据。

int32_t byteSize = 2; // OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE格式对应的字节大小。
// 根据输出节点的格式计算单帧处理数据大小。
// 1000是时间转换单位，20表示的是20ms的音频采样数据，如果samplingRate为11025请使用40ms来计算。
int32_t frameSize = 20 * audioFormatOutput.samplingRate * audioFormatOutput.channelCount * byteSize / 1000;
// 用于接收渲染后的输出音频数据。
OH_AudioDataArray audioDataArray;
int32_t outPutNum = 2;
audioDataArray.audioDataArray = (void **)malloc(outPutNum * sizeof(void *));
for(int32_t i = 0; i < outPutNum; i++) {
    audioDataArray.audioDataArray[i] = (void *)malloc(frameSize);
}
audioDataArray.arraySize = outPutNum;
audioDataArray.requestFrameSize = frameSize;
int32_t responseSize = 0;
bool finished = false;

// 渲染。
OH_AudioSuiteEngine_StartPipeline(audioSuitePipeline);
do {
    OH_AudioSuite_Result result = OH_AudioSuiteEngine_MultiRenderFrame(
        audioSuitePipeline, &audioDataArray, &responseSize, &finished);
    if ((result != OH_AudioSuite_Result::AUDIOSUITE_SUCCESS) || (responseSize <= 0)) {
        // 本次音频编创渲染失败。
        break;
    } else {
        // audioDataArray.audioDataArray[0]是提取的人声。
        // audioDataArray.audioDataArray[1]是提取的背景声。
        // 音频数据长度为responseSize，开发者根据业务场景自行使用或者保存。
    }
} while (!finished);
OH_AudioSuiteEngine_StopPipeline(audioSuitePipeline);

for(int32_t i = 0; i < outPutNum; i++) {
    free(audioDataArray.audioDataArray[i]);
    audioDataArray.audioDataArray[i] = nullptr;
}
free(audioDataArray.audioDataArray);
audioDataArray.audioDataArray = nullptr;

资源销毁。

// 销毁节点。
OH_AudioSuiteEngine_DestroyNode(inputNode);
OH_AudioSuiteEngine_DestroyNode(aissNode);
OH_AudioSuiteEngine_DestroyNode(outputNode);

// 销毁管线。
OH_AudioSuiteEngine_DestroyPipeline(audioSuitePipeline);

// 销毁引擎。
OH_AudioSuiteEngine_Destroy(audioSuiteEngine);

混音与级联

输入多路PCM音频数据，使用混音节点进行混音，输出混音后的PCM音频数据。

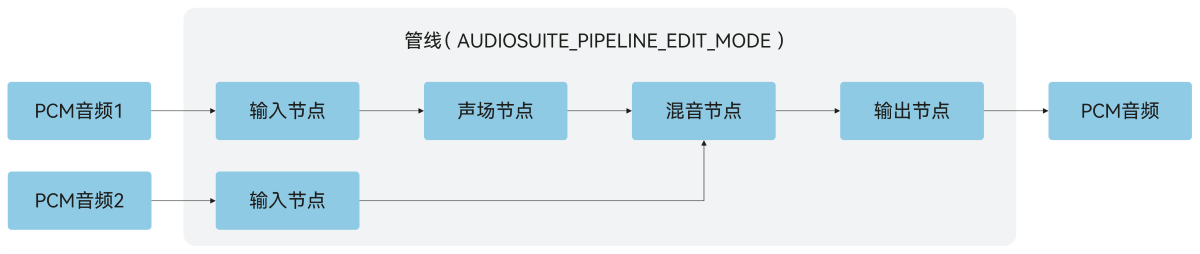

图3：级联编辑示意图

示例代码如下：

创建引擎和管线。

// 创建引擎。
OH_AudioSuiteEngine *audioSuiteEngine = nullptr;
OH_AudioSuiteEngine_Create(&audioSuiteEngine);

// 创建管线。
OH_AudioSuitePipeline *audioSuitePipeline = nullptr;
OH_AudioSuiteEngine_CreatePipeline(
    audioSuiteEngine, &audioSuitePipeline, OH_AudioSuite_PipelineWorkMode::AUDIOSUITE_PIPELINE_EDIT_MODE);

创建输入、输出、效果类节点并连接。

由于混音功能有多个输入节点，需单独设置回调函数InputNodeWriteDataCallBack中的userData参数来区分多个输入节点，从而实现多个PCM音频数据的输入。InputNodeWriteDataCallBack函数类型为OH_InputNode_RequestDataCallback()。

struct AudioDataInfo {
    uint8_t *buffer = nullptr;  // 音频数据。
    int32_t bufferSize = 0;     // 音频数据总大小。
    int32_t totalWriteSize = 0; // 处理过的音频数据总大小。
};

// 输入节点请求数据的回调函数。
static int32_t InputNodeWriteDataCallBack(
    OH_AudioNode *audioNode,
    void *userData,
    void *audioData,
    int32_t audioDataSize,
    bool *finished)
{
    if ((audioNode == nullptr) || (userData == nullptr) ||
        (audioData == nullptr) || (audioDataSize <= 0) || (finished == nullptr)) {
        return -1;
    }

    struct AudioDataInfo *info = static_cast<struct AudioDataInfo *>(userData);
    // 要处理的音频大小。
    int32_t actualDataSize = std::min(audioDataSize, info->bufferSize - info->totalWriteSize);
    // 将PCM音频数据写入audioData。
    memcpy(static_cast<void *>(audioData), info->buffer + info->totalWriteSize, actualDataSize);
    info->totalWriteSize += actualDataSize;

    // 音频数据全部处理完。
    if (info->totalWriteSize >= info->bufferSize) {
        *finished = true;
    }
    return actualDataSize;
}

// 创建节点构造器。
OH_AudioNodeBuilder *nodeBuilder = nullptr;
OH_AudioSuiteNodeBuilder_Create(&nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::INPUT_NODE_TYPE_DEFAULT);
// 配置音频数据格式，开发者根据要处理的音频数据格式设置采样率、声道分布、声道数、位深、编码格式参数。
OH_AudioFormat audioFormatInput;
audioFormatInput.samplingRate = OH_Audio_SampleRate::SAMPLE_RATE_48000;
audioFormatInput.channelLayout = OH_AudioChannelLayout::CH_LAYOUT_STEREO;
audioFormatInput.channelCount = 2;
audioFormatInput.sampleFormat = OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE;
audioFormatInput.encodingType = OH_Audio_EncodingType::AUDIO_ENCODING_TYPE_RAW;
OH_AudioSuiteNodeBuilder_SetFormat(nodeBuilder, audioFormatInput);
// 设置第一个音频流的回调。
struct AudioDataInfo audioInfoForField;
audioInfoForField.buffer = nullptr; // 开发者根据业务场景存放要处理的音频数据。
audioInfoForField.bufferSize = 0; // 开发者根据业务场景存放要处理的音频数据大小。
audioInfoForField.totalWriteSize = 0;
void *userData = static_cast<void *>(&audioInfoForField);
OH_AudioSuiteNodeBuilder_SetRequestDataCallback(nodeBuilder, InputNodeWriteDataCallBack, userData);
// 创建第一个输入节点。
OH_AudioNode *inputNodeForField = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &inputNodeForField);

// 重置构造器配置并设置为输入节点类型。
OH_AudioSuiteNodeBuilder_Reset(nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::INPUT_NODE_TYPE_DEFAULT);
OH_AudioSuiteNodeBuilder_SetFormat(nodeBuilder, audioFormatInput);
// 设置第二个音频流的回调。
struct AudioDataInfo audioInfoForMix;
audioInfoForMix.buffer = nullptr; // 开发者根据业务场景存放要处理的音频数据。
audioInfoForMix.bufferSize = 0; // 开发者根据业务场景存放要处理的音频数据大小。
audioInfoForMix.totalWriteSize = 0;
userData = static_cast<void *>(&audioInfoForMix);
OH_AudioSuiteNodeBuilder_SetRequestDataCallback(nodeBuilder, InputNodeWriteDataCallBack, userData);
// 创建第二个输入节点。
OH_AudioNode *inputNodeForMix = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &inputNodeForMix);

// 重置构造器配置并设置为输入节点类型。
OH_AudioSuiteNodeBuilder_Reset(nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::EFFECT_NODE_TYPE_SOUND_FIELD);
// 创建声场节点并设置声场模式为聆听。
OH_AudioNode *fieldNode = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &fieldNode);
OH_AudioSuiteEngine_SetSoundFieldType(fieldNode, SOUND_FIELD_FRONT_FACING);

// 重置构造器配置并设置为输入节点类型。
OH_AudioSuiteNodeBuilder_Reset(nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::EFFECT_NODE_TYPE_AUDIO_MIXER);
OH_AudioNode *mixerNode = nullptr;
// 创建混音节点。
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &mixerNode);

// 重置构造器配置并设置为输入节点类型。
OH_AudioSuiteNodeBuilder_Reset(nodeBuilder);
OH_AudioSuiteNodeBuilder_SetNodeType(nodeBuilder, OH_AudioNode_Type::OUTPUT_NODE_TYPE_DEFAULT);
// 配置音频数据格式，开发者根据预期输出的音频格式设置采样率、声道分布、声道数、位深、编码格式参数。
OH_AudioFormat audioFormatOutput;
audioFormatOutput.samplingRate = OH_Audio_SampleRate::SAMPLE_RATE_48000;
audioFormatOutput.channelLayout = OH_AudioChannelLayout::CH_LAYOUT_STEREO;
audioFormatOutput.channelCount = 2;
audioFormatOutput.sampleFormat = OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE;
audioFormatOutput.encodingType = OH_Audio_EncodingType::AUDIO_ENCODING_TYPE_RAW;
OH_AudioSuiteNodeBuilder_SetFormat(nodeBuilder, audioFormatOutput);
// 创建输出节点。
OH_AudioNode *outputNode = nullptr;
OH_AudioSuiteEngine_CreateNode(audioSuitePipeline, nodeBuilder, &outputNode);

// 销毁输出节点构造器。
OH_AudioSuiteNodeBuilder_Destroy(nodeBuilder);

// 连接各个节点组成组网。
OH_AudioSuiteEngine_ConnectNodes(inputNodeForField, fieldNode);
OH_AudioSuiteEngine_ConnectNodes(fieldNode, mixerNode);
OH_AudioSuiteEngine_ConnectNodes(inputNodeForMix, mixerNode);
OH_AudioSuiteEngine_ConnectNodes(mixerNode, outputNode);

渲染音频数据。

开发者调用OH_AudioSuiteEngine_RenderFrame()接口渲染并获取PCM音频数据。

int32_t byteSize = 2; // OH_Audio_SampleFormat::AUDIO_SAMPLE_S16LE格式对应的字节大小。
// 根据输出节点的格式计算单帧处理数据大小。
// 1000是时间转换单位，20表示的是20ms的音频采样数据，如果samplingRate为11025请使用40ms来计算。
int32_t frameSize = 20 * audioFormatOutput.samplingRate * audioFormatOutput.channelCount * byteSize / 1000;
// 用于接收渲染后的输出音频数据。
uint8_t *audioData = (uint8_t *)malloc(frameSize);
int32_t responseSize = 0;
bool finished = false;

// 渲染。
OH_AudioSuiteEngine_StartPipeline(audioSuitePipeline);
do {
    OH_AudioSuite_Result result = OH_AudioSuiteEngine_RenderFrame(
        audioSuitePipeline, static_cast<void *>(audioData), frameSize, &responseSize, &finished);
    if ((result != OH_AudioSuite_Result::AUDIOSUITE_SUCCESS) || (responseSize <= 0)) {
        // 本次音频编创渲染失败。
        break;
    } else {
        // audioData是渲染过后的音频数据，音频数据长度为responseSize，开发者根据业务场景自行使用或者保存。
    }
} while (!finished);
OH_AudioSuiteEngine_StopPipeline(audioSuitePipeline);
free(audioData);
audioData = nullptr;

资源销毁。

// 销毁节点。
OH_AudioSuiteEngine_DestroyNode(inputNodeForMix);
OH_AudioSuiteEngine_DestroyNode(inputNodeForField);
OH_AudioSuiteEngine_DestroyNode(fieldNode);
OH_AudioSuiteEngine_DestroyNode(mixerNode);
OH_AudioSuiteEngine_DestroyNode(outputNode);

// 销毁管线。
OH_AudioSuiteEngine_DestroyPipeline(audioSuitePipeline);

// 销毁引擎。
OH_AudioSuiteEngine_Destroy(audioSuiteEngine);

开发基础配置​

在CMake脚本中链接动态库​

添加头文件​

开发步骤​

指定音频节点类型​

指定音频节点格式​

基础离线编辑​

音源分离场景​

混音与级联​

开发基础配置

在CMake脚本中链接动态库

添加头文件

开发步骤

指定音频节点类型

指定音频节点格式

基础离线编辑

音源分离场景

混音与级联
