同层渲染

在系统中，应用可以使用Web组件加载Web网页。当非系统框架的UI组件功能或性能不如系统组件时，可使用同层渲染技术，通过ArkUI组件渲染这些组件（简称为同层组件）。

使用场景​

Web网页​

小程序的地图组件，可以使用ArkUI的XComponent组件渲染来提升性能。小程序的输入框组件，可以使用ArkUI的TextInput组件渲染，达到与系统应用一致的输入体验。

  • 在网页侧，应用开发者可将、的网页UI组件（简称为同层标签），按一定规则进行同层渲染，详细规格见同层渲染规格小节。
  • 在应用侧，应用开发者可以通过Web组件的同层渲染事件上报接口，感知到H5同层标签的生命周期以及输入事件，进行同层渲染组件的相应业务逻辑处理。
  • 在应用侧，应用开发者可以使用ArkUI的NodeContainer等接口，构建H5同层标签对应的同层渲染组件。可支持同层渲染的ArkUI常用组件包括：TextInput, XComponent, Canvas, Video, Web。具体规格可参见同层渲染规格小节。

    • 三方UI框架​

    Flutter提供了PlatformView与Texture抽象组件，这些组件可使用系统组件渲染，用于支持Flutter组件功能不足的部分。Weex2.0框架的Camera、Video和Canvas组件可以使用系统组件渲染，以增强功能和性能。

    • 在三方框架页面侧，由于Flutter、Weex等三方框架不在操作系统范围内，本文不列举可被同层渲染的三方框架UI组件的范围与使用方式。
    • 在应用侧，应用开发者可以使用ArkUI的NodeContainer等接口，构建三方框架同层标签对应的同层渲染组件。可支持同层渲染的ArkUI常用组件包括：TextInput, XComponent, Canvas, Video, Web。具体规格可参见同层渲染规格。

    整体架构​

    ArkWeb同层渲染特性主要提供两种能力：同层标签生命周期和事件命中转发处理。

    同层标签生命周期主要关联前端标签（/），同时命中到同层标签的事件会被上报到开发者侧，由开发者分发到对应组件树。整体框架如下图所示：

    图1 同层渲染整体架构

    规格约束​

    可被同层渲染的ArkUI组件​

    以下规格对Web网页和三方框架场景均生效。

    支持的组件范围:

    支持的组件通用属性与事件:

    Web网页的同层渲染标签​

    此规格仅针对Web网页，不适用于三方框架场景。

    如果应用需要在Web组件加载的网页中使用同层渲染，需要按照以下规格将网页中的、标签指定为同层渲染组件。

    支持的H5标签：

    • 支持标签：在开启同层渲染后，仅支持type类型为native前缀的标签识别为同层组件，不支持自定义属性。
    • 支持标签：在开启同层渲染后，支持将非标准MIME type的object标签识别为同层组件，支持通过param/value的自定义属性解析。
    • 不支持W3C规范标准标签（如、
    • 不支持同时配置标签和标签作为同层标签。
    • 标签类型只支持英文字符，不区分大小写。

      • 同层标签支持的css属性：

      display，position，z-index，visibility，opacity, background-color，background-image，width，height，padding，padding-left，padding-top，padding-right，padding-bottom，margin，margin-left，margin-top，margin-right，margin-bottom，border-width，border-style，border-color，border-left-width，border-left-style，border-left-color，border-top-width，border-top-style，border-top-color，border-right-width，border-right-style，border-right-color，border-bottom-width，border-bottom-style，border-bottom-color，border-left，border-right，border-top，border-bottom，border，border-top-left-radius，border-top-right-radius，border-bottom-left-radius，border-bottom-right-radius，border-radius，transition，transform（仅支持translate/scale，scale对应参数只支持大于等于0的值）

      除上面支持的css属性范围，其他的css属性均不保证符合预期，比如transform属性中的rotate，skew等。

      同层标签的生命周期管理：

      当同层标签生命周期变化时触发onNativeEmbedLifecycleChange()回调。

      • 支持创建、销毁、位置宽高变化。
      • 支持同层组件所在Web页面进入前进后退缓存。

      同层标签的输入事件分发处理：

      • 支持触摸事件TouchEvent的DOWN/UP/MOVE/CANCEL。支持配置触摸事件消费结果，默认为应用侧消费。
      • 不支持同层标签所在的应用页面缩放和initialScale、zoom、zoomIn、zoomOut等缩放接口。
      • 暂不支持鼠标、键盘、触摸板事件上报。
      • 支持默认将鼠标和触摸板左键事件（MousePress/MouseRelease/MouseMOVE）转换为触摸事件（TouchDOWN/TouchUP/TouchMOVE）上报。

      同层标签的可见状态变化：

      当同层标签可见状态变化时触发onNativeEmbedVisibilityChange回调。

      • 支持同层标签相对于视口的可见状态上报。
      • 默认不支持由于同层标签CSS样式或尺寸变化导致的可见状态变化上报，具体规格参考onNativeEmbedVisibilityChange。

      同层渲染标签内嵌param元素状态变化：

      当同层渲染内嵌标签param元素变化时触发onNativeEmbedObjectParamChange()回调。

      • 支持上报param元素的增加、修改、删除三种状态变化。
      • 接口每次最多上报500个param元素变化信息，超出部分将分多次上报。
      • 详细上报信息参考NativeEmbedParamDataInfo。

      约束限制：

      • Web页面内同层标签数量应控制在5个以内。超过5个，渲染性能将会下降。

      • 受GPU限制，同层标签最大高度不超过8000px，最大纹理大小为8000px。

      • 开启同层渲染后，Web组件打开的所有Web页面将不支持同步渲染模式RenderMode。

      • Video组件：在非全屏Video变为全屏时，Video组件变为非纹理导出模式，视频播放状态保持延续；恢复为非全屏时，变为纹理导出模式，视频播放状态保持延续。

      • Web组件：仅支持一层同层渲染嵌套，不支持多层同层渲染嵌套。输入事件只支持滑动、点击、长按，不支持拖拽、旋转、缩放。

      • 涉及界面交互的ArkUI组件（如TextInput等）：建议在页面布局中使用Stack包裹同层组件容器与BuilderNode，并使两者位置一致，NodeContainer要与/标签对齐，以保障组件正常交互。如两者位置不一致，可能出现的问题有：TextInput/TextArea等附属的文本选择框位置错位（如下图）、LoadingProgress/Marquee等组件的动画启停与组件可见状态不匹配。

        图2 未使用Stack包裹，TextInput的位置错位

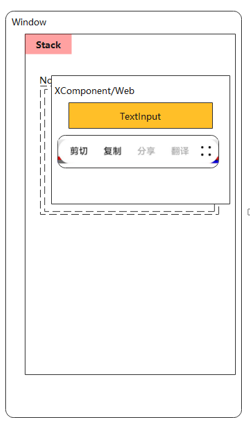

        图3 使用Stack包裹，TextInput的位置正常

        Web页面中同层渲染输入框​

        在Web页面中，可以使用ArkUI系统的TextInput组件进行同层渲染。此处利用同层渲染展示三个输入框，渲染效果图如下：

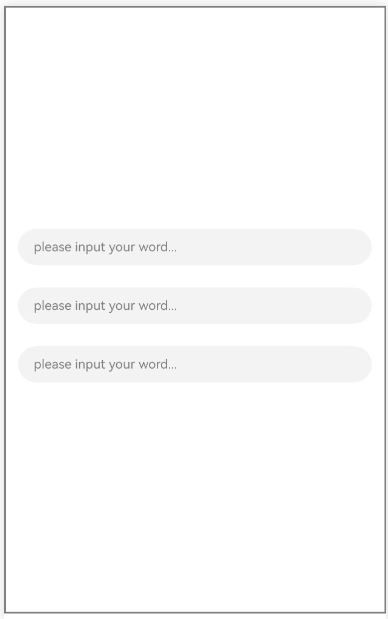

        图4 同层渲染输入框

        1. 在Web页面中标记需要同层渲染的HTML标签。

          同层渲染支持/两种标签。type类型可任意指定，两个字符串参数均不区分大小写，ArkWeb内核将会统一转换为小写。其中，tag字符串使用全字符串匹配，type使用字符串前缀匹配。

          若开发者不使用该接口或该接口接收的为非法字符串（空字符串）时，ArkWeb内核将使用默认设置，即"embed" + "native/"前缀模式。若指定类型与w3c定义的或标准类型重合，如registerNativeEmbedRule("object", "application/pdf")，ArkWeb将遵循w3c标准行为，不会将其识别为同层标签。

          • 采用标签。

            <!--HAP's src/main/resources/rawfile/text.html-->
            <!DOCTYPE html>
            <html>
            <head>
                <title>同层渲染html</title>
                <meta name="viewport">
            </head>

            <body style="background:white">

            <embed id = "input1" type="native/view" style="width: 100%; height: 100px; margin: 30px; margin-top: 600px"/>

            <embed id = "input2" type="native/view2" style="width: 100%; height: 100px; margin: 30px; margin-top: 50px"/>

            <embed id = "input3" type="native/view3" style="width: 100%; height: 100px; margin: 30px; margin-top: 50px"/>

            </body>
            </html>

          • 采用标签。

            需要使用registerNativeEmbedRule注册object标签。

            // ...
            Web({src: $rawfile("text.html"), controller: this.browserTabController})
              // 注册同层标签为"object"，类型为"test"前缀。
              .registerNativeEmbedRule("object", "test")
              // ...

            与registerNativeEmbedRule相对应的前端页面代码，类型可使用"test"及以"test"为前缀的字串。

            <!--HAP's src/main/resources/rawfile/text2.html-->
            <!DOCTYPE html>
            <html>
            <head>
                <title>同层渲染html</title>
                <meta name="viewport">
            </head>

            <body style="background:white">

            <object id = "input1" type="test/input" style="width: 100%; height: 100px; margin: 30px; margin-top: 600px"></object>

            <object id = "input2" type="test/input" style="width: 100%; height: 100px; margin: 30px; margin-top: 50px"></object>

            <object id = "input3" type="test/input" style="width: 100%; height: 100px; margin: 30px; margin-top: 50px"></object>

            </body>
            </html>

          • 在应用侧开启同层渲染功能。

            同层渲染功能默认不开启，如果要使用同层渲染的功能，可通过enableNativeEmbedMode来开启。

            // xxx.ets
            import { webview } from '@kit.ArkWeb';
            @Entry
            @Component
            struct WebComponent {
              controller: webview.WebviewController = new webview.WebviewController();

              build() {
                Column() {
                  Web({ src: 'www.example.com', controller: this.controller })
                    // 配置同层渲染开关开启。
                    .enableNativeEmbedMode(true)
                }
              }
            }

          • 创建自定义组件。

            同层渲染功能开启后，展示在对应区域的系统组件。

            @Component
            struct TextInputComponent {
              @Prop params: Params
              @State bkColor: Color = Color.White

              build() {
                Column() {
                  TextInput({text: '', placeholder: 'please input your word...'})
                    .placeholderColor(Color.Gray)
                    .id(this.params?.elementId)
                    .placeholderFont({size: 13, weight: 400})
                    .caretColor(Color.Gray)
                    .width(this.params?.width)
                    .height(this.params?.height)
                    .fontSize(14)
                    .fontColor(Color.Black)
                }
                //自定义组件中的最外层容器组件宽高应该为同层标签的宽高。
                .width(this.params.width)
                .height(this.params.height)
              }
            }

            @Builder
            function TextInputBuilder(params:Params) {
              TextInputComponent({params: params})
                .width(params.width)
                .height(params.height)
                .backgroundColor(Color.White)
            }

          • 创建节点控制器。

            用于控制和反馈对应NodeContainer上的节点行为。

            class MyNodeController extends NodeController {
              private rootNode: BuilderNode<[Params]> | undefined | null;
              private embedId_: string = "";
              private surfaceId_: string = "";
              private renderType_: NodeRenderType = NodeRenderType.RENDER_TYPE_DISPLAY;
              private width_: number = 0;
              private height_: number = 0;
              private type_: string = "";
              private isDestroy_: boolean = false;

              setRenderOption(params: NodeControllerParams) {
                this.surfaceId_ = params.surfaceId;
                this.renderType_ = params.renderType;
                this.embedId_ = params.embedId;
                this.width_ = params.width;
                this.height_ = params.height;
                this.type_ = params.type;
              }

              // 必须要重写的方法，用于构建节点数、返回节点数挂载在对应NodeContainer中。
              // 在对应NodeContainer创建的时候调用、或者通过rebuild方法调用刷新。
              makeNode(uiContext: UIContext): FrameNode | null {
                if (this.isDestroy_) { // rootNode为null。
                  return null;
                }
                if (!this.rootNode) {// rootNode 为undefined时。
                  this.rootNode = new BuilderNode(uiContext, { surfaceId: this.surfaceId_, type: this.renderType_ });
                  if(this.rootNode) {
                    this.rootNode.build(wrapBuilder(TextInputBuilder), {  textOne: "myTextInput", width: this.width_, height: this.height_  })
                    return this.rootNode.getFrameNode();
                  }else{
                    return null;
                  }
                }
                // 返回FrameNode节点。
                return this.rootNode.getFrameNode();
              }

              updateNode(arg: Object): void {
                this.rootNode?.update(arg);
              }

              getEmbedId(): string {
                return this.embedId_;
              }

              setDestroy(isDestroy: boolean): void {
                this.isDestroy_ = isDestroy;
                if (this.isDestroy_) {
                  this.rootNode = null;
                }
              }

              postEvent(event: TouchEvent | undefined): boolean {
                return this.rootNode?.postTouchEvent(event) as boolean
              }
            }

          • 监听同层渲染的生命周期变化。

            开启该功能后，当网页中存在同层渲染支持的标签时，ArkWeb内核会触发由onNativeEmbedLifecycleChange注册的回调函数。

            开发者则需要调用onNativeEmbedLifecycleChange来监听同层渲染标签的生命周期变化。

            build() {
              Row() {
                Column() {
                  Stack() {
                    ForEach(this.componentIdArr, (componentId: string) => {
                      NodeContainer(this.nodeControllerMap.get(componentId))
                        .position(this.positionMap.get(componentId))
                        .width(this.widthMap.get(componentId))
                        .height(this.heightMap.get(componentId))
                    }, (embedId: string) => embedId)
                    // Web组件加载本地text.html页面。
                    Web({src: $rawfile("text.html"), controller: this.browserTabController})
                      // 配置同层渲染开关开启。
                      .enableNativeEmbedMode(true)
                        // 注册同层标签为<object>，类型为"test"前缀。
                      .registerNativeEmbedRule("object", "test")
                        // 获取<embed>标签的生命周期变化数据。
                      .onNativeEmbedLifecycleChange((embed) => {
                        console.info("NativeEmbed surfaceId" + embed.surfaceId);
                        // 如果使用embed.info.id作为映射nodeController的key，请在h5页面显式指定id。
                        const componentId = embed.info?.id?.toString() as string
                        if (embed.status == NativeEmbedStatus.CREATE) {
                          console.info("NativeEmbed create" + JSON.stringify(embed.info));
                          // 创建节点控制器、设置参数。
                          let nodeController = new MyNodeController()
                          // embed.info.width和embed.info.height单位是px格式，需要转换成ets侧的默认单位vp。
                          nodeController.setRenderOption({surfaceId : embed.surfaceId as string,
                            type : embed.info?.type as string,
                            renderType : NodeRenderType.RENDER_TYPE_TEXTURE,
                            embedId : embed.embedId as string,
                            width : this.uiContext.px2vp(embed.info?.width),
                            height : this.uiContext.px2vp(embed.info?.height)})
                          this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`}
                          nodeController.setDestroy(false);
                          //根据web传入的embed的id属性作为key，将nodeController存入Map。
                          this.nodeControllerMap.set(componentId, nodeController);
                          this.widthMap.set(componentId, this.uiContext.px2vp(embed.info?.width));
                          this.heightMap.set(componentId, this.uiContext.px2vp(embed.info?.height));
                          this.positionMap.set(componentId, this.edges);
                          // 将web传入的embed的id属性存入@State状态数组变量中，用于动态创建nodeContainer节点容器,需要将push动作放在set之后。
                          this.componentIdArr.push(componentId)
                        } else if (embed.status == NativeEmbedStatus.UPDATE) {
                          let nodeController = this.nodeControllerMap.get(componentId);
                          console.info("NativeEmbed update" + JSON.stringify(embed));
                          this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`}
                          this.positionMap.set(componentId, this.edges);
                          this.widthMap.set(componentId, this.uiContext.px2vp(embed.info?.width));
                          this.heightMap.set(componentId, this.uiContext.px2vp(embed.info?.height));
                          interface UpdateNodeParams {
                            textOne: string;
                            width: number;
                            height: number;
                          }
                          const updateParams: UpdateNodeParams = {
                            textOne: 'update',
                            width: this.uiContext.px2vp(embed.info?.width),
                            height: this.uiContext.px2vp(embed.info?.height)
                          }
                          nodeController?.updateNode(updateParams);
                        } else if (embed.status == NativeEmbedStatus.DESTROY) {
                          console.info("NativeEmbed destroy" + JSON.stringify(embed));
                          let nodeController = this.nodeControllerMap.get(componentId);
                          nodeController?.setDestroy(true);
                          this.nodeControllerMap.delete(componentId);
                          this.positionMap.delete(componentId);
                          this.widthMap.delete(componentId);
                          this.heightMap.delete(componentId);
                          this.componentIdArr = this.componentIdArr.filter((value: string) => value !== componentId);
                        } else {
                          console.info("NativeEmbed status" + embed.status);
                        }
                      })
                  }.height("80%")
                }
              }
            }

          • 同层渲染手势事件。

            开启该功能后，每当在同层渲染的区域进行触摸操作时，ArkWeb内核会触发onNativeEmbedGestureEvent注册的回调函数。

            开发者则需要调用onNativeEmbedGestureEvent来监听同层渲染区域的手势事件。

            build() {
              Row() {
                Column() {
                  Stack() {
                    ForEach(this.componentIdArr, (componentId: string) => {
                      NodeContainer(this.nodeControllerMap.get(componentId))
                        .position(this.positionMap.get(componentId))
                        .width(this.widthMap.get(componentId))
                        .height(this.heightMap.get(componentId))
                    }, (embedId: string) => embedId)
                    // Web组件加载本地text.html页面。
                    Web({src: $rawfile("text.html"), controller: this.browserTabController})
                      // 配置同层渲染开关开启。
                      .enableNativeEmbedMode(true)
                        // 获取<embed>标签的生命周期变化数据。
                      .onNativeEmbedLifecycleChange((embed) => {
                        // 生命周期变化实现。
                      })
                      .onNativeEmbedGestureEvent((touch) => {
                        console.info("NativeEmbed onNativeEmbedGestureEvent" + JSON.stringify(touch.touchEvent));
                        this.componentIdArr.forEach((componentId: string) => {
                          let nodeController = this.nodeControllerMap.get(componentId);
                          // 将获取到的同层区域的事件发送到该区域embedId对应的nodeController上。
                          if(nodeController?.getEmbedId() == touch.embedId) {
                            let ret = nodeController?.postEvent(touch.touchEvent)
                            if(ret) {
                              console.info("onNativeEmbedGestureEvent success " + componentId);
                            } else {
                              console.info("onNativeEmbedGestureEvent fail " + componentId);
                            }
                            if(touch.result) {
                              // 通知Web组件手势事件消费结果。
                              touch.result.setGestureEventResult(ret);
                            }
                          }
                        })
                      })
                  }
                }
              }
            }

          • 同层渲染鼠标事件

            开启该功能后，在同层渲染的区域进行下述动作时，ArkWeb内核会触发onNativeEmbedMouseEvent注册的回调函数：

            • 使用鼠标左键、中键、右键进行点击或长按。
            • 使用触摸板进行对应鼠标左键、中键、右键点击长按的操作。

            开发者则需要调用onNativeEmbedMouseEvent来监听同层渲染区域的鼠标事件。

            build() {
              Row() {
                Column() {
                  Stack() {
                    ForEach(this.componentIdArr, (componentId: string) => {
                      NodeContainer(this.nodeControllerMap.get(componentId))
                        .position(this.positionMap.get(componentId))
                        .width(this.widthMap.get(componentId))
                        .height(this.heightMap.get(componentId))
                    }, (embedId: string) => embedId)
                    // Web组件加载本地text.html页面。
                    Web({src: $rawfile("text.html"), controller: this.browserTabController})
                      // 配置同层渲染开关开启。
                      .enableNativeEmbedMode(true)
                        // 获取<embed>标签的生命周期变化数据。
                      .onNativeEmbedLifecycleChange((embed) => {
                        // 生命周期变化实现。
                      })
                      .onNativeEmbedGestureEvent((touch) => {
                        // 处理同层渲染手势事件。
                      })
                      .onNativeEmbedMouseEvent((mouse) => {
                        console.info("NativeEmbed onNativeEmbedMouseEvent" + JSON.stringify(mouse.mouseEvent));
                        this.componentIdArr.forEach((componentId: string) => {
                          let nodeController = this.nodeControllerMap.get(componentId);
                          // 将获取到的同层区域的事件发送到该区域embedId对应的nodeController上。
                          if(nodeController?.getEmbedId() == mouse.embedId) {
                            let ret = nodeController?.postInputEvent(mouse.mouseEvent)
                            if(ret) {
                              console.info("onNativeEmbedMouseEvent success " + componentId);
                            } else {
                              console.info("onNativeEmbedMouseEvent fail " + componentId);
                            }
                            if(mouse.result) {
                              // 通知Web组件鼠标事件消费结果。
                              mouse.result.setMouseEventResult(ret);
                            }
                          }
                        })
                      })
                  }
                }
              }
            }

            • 完整示例：

            使用前请在module.json5中添加网络权限，添加方法请参考在配置文件中声明权限。

            "requestPermissions":[
              {
                "name" : "ohos.permission.INTERNET"
              }
            ],

            应用侧代码。

            import { webview } from '@kit.ArkWeb';
            import { UIContext } from '@kit.ArkUI';
            import { NodeController, BuilderNode, NodeRenderType, FrameNode } from '@kit.ArkUI';

            @Observed
            declare class Params{
              public elementId: string
              public textOne: string
              public textTwo: string
              public width: number
              public height: number
            }

            declare class NodeControllerParams {
              public surfaceId: string
              public type: string
              public renderType: NodeRenderType
              public embedId: string
              public width: number
              public height: number
            }

            // 用于控制和反馈对应的NodeContainer上的节点的行为，需要与NodeContainer一起使用。
            class MyNodeController extends NodeController {
              private rootNode: BuilderNode<[Params]> | undefined | null;
              private embedId_: string = '';
              private surfaceId_: string = '';
              private renderType_: NodeRenderType = NodeRenderType.RENDER_TYPE_DISPLAY;
              private width_: number = 0;
              private height_: number = 0;
              private type_: string = '';
              private isDestroy_: boolean = false;

              setRenderOption(params: NodeControllerParams) {
                this.surfaceId_ = params.surfaceId;
                this.renderType_ = params.renderType;
                this.embedId_ = params.embedId;
                this.width_ = params.width;
                this.height_ = params.height;
                this.type_ = params.type;
              }

              // 必须要重写的方法，用于构建节点数、返回节点数挂载在对应NodeContainer中。
              // 在对应NodeContainer创建的时候调用、或者通过rebuild方法调用刷新。
              makeNode(uiContext: UIContext): FrameNode | null {
                if (this.isDestroy_) { // rootNode为null。
                  return null;
                }
                if (!this.rootNode) { // rootNode 为undefined时。
                  this.rootNode = new BuilderNode(uiContext, { surfaceId: this.surfaceId_, type: this.renderType_ });
                  if (this.rootNode) {
                    this.rootNode.build(
                      wrapBuilder(textInputBuilder), {  textOne: 'myTextInput', width: this.width_, height: this.height_  });
                    return this.rootNode.getFrameNode();
                  }else{
                    return null;
                  }
                }
                // 返回FrameNode节点。
                return this.rootNode.getFrameNode();
              }

              updateNode(arg: Object): void {
                this.rootNode?.update(arg);
              }

              getEmbedId(): string {
                return this.embedId_;
              }

              setDestroy(isDestroy: boolean): void {
                this.isDestroy_ = isDestroy;
                if (this.isDestroy_) {
                  this.rootNode = null;
                }
              }

              postEvent(event: TouchEvent | undefined): boolean {
                return this.rootNode?.postTouchEvent(event) as boolean;
              }

              postInputEvent(event: MouseEvent | undefined): boolean {
                return this.rootNode?.postInputEvent(event) as boolean;
              }
            }

            @Component
            struct TextInputComponent {
              @Prop params: Params;
              @State bkColor: Color = Color.White;

              build() {
                Column() {
                  TextInput({text: '', placeholder: 'please input your word...'})
                    .placeholderColor(Color.Gray)
                    .id(this.params?.elementId)
                    .placeholderFont({size: 13, weight: 400})
                    .caretColor(Color.Gray)
                    .fontSize(14)
                    .fontColor(Color.Black)
                }
                //自定义组件中的最外层容器组件宽高应该为同层标签的宽高。
                .width(this.params.width)
                .height(this.params.height)
              }
            }

            // @Builder中为动态组件的具体组件内容。
            @Builder
            function textInputBuilder(params:Params) {
              TextInputComponent({params: params})
                .backgroundColor(Color.White)
            }

            @Entry
            @Component
            struct Page{
              browserTabController: WebviewController = new webview.WebviewController()
              private nodeControllerMap: Map<string, MyNodeController> = new Map();
              @State componentIdArr: Array<string> = [];
              @State widthMap: Map<string, number> = new Map();
              @State heightMap: Map<string, number> = new Map();
              @State positionMap: Map<string, Edges> = new Map();
              @State edges: Edges = {};
              uiContext: UIContext = this.getUIContext();

              build() {
                Row() {
                  Column() {
                    Stack() {
                      ForEach(this.componentIdArr, (componentId: string) => {
                        NodeContainer(this.nodeControllerMap.get(componentId))
                          .position(this.positionMap.get(componentId))
                          .width(this.widthMap.get(componentId))
                          .height(this.heightMap.get(componentId))
                      }, (embedId: string) => embedId)
                      // Web组件加载本地test2.html页面。
                      Web({src: $rawfile('test2.html'), controller: this.browserTabController})
                      // 注册同层标签为'object'，类型为'test'前缀
                        .registerNativeEmbedRule('object', 'test')
                        // 配置同层渲染开关开启。
                        .enableNativeEmbedMode(true)
                        // 获取embed标签的生命周期变化数据。
                        .onNativeEmbedLifecycleChange((embed) => {
                          console.info('NativeEmbed surfaceId' + embed.surfaceId);
                          // 如果使用embed.info.id作为映射nodeController的key，请在h5页面显式指定id。
                          const componentId = embed.info?.id?.toString() as string;
                          if (embed.status === NativeEmbedStatus.CREATE) {
                            console.info('NativeEmbed create' + JSON.stringify(embed.info));
                            // 创建节点控制器、设置参数。
                            let nodeController = new MyNodeController();
                            // embed.info.width和embed.info.height单位是px格式，需要转换成ets侧的默认单位vp。
                            nodeController.setRenderOption({surfaceId : embed.surfaceId as string,
                              type : embed.info?.type as string,
                              renderType : NodeRenderType.RENDER_TYPE_TEXTURE,
                              embedId : embed.embedId as string,
                              width : this.uiContext.px2vp(embed.info?.width),
                              height : this.uiContext.px2vp(embed.info?.height)});
                            this.edges = {
                              left: `${embed.info?.position?.x as number}px`,
                              top: `${embed.info?.position?.y as number}px`
                            };
                            nodeController.setDestroy(false);
                            //根据web传入的embed的id属性作为key，将nodeController存入Map。
                            this.nodeControllerMap.set(componentId, nodeController);
                            this.widthMap.set(componentId, this.uiContext.px2vp(embed.info?.width));
                            this.heightMap.set(componentId, this.uiContext.px2vp(embed.info?.height));
                            this.positionMap.set(componentId, this.edges);
                            // 将web传入的embed的id属性存入@State状态数组变量中，用于动态创建nodeContainer节点容器,需要将push动作放在set之后。
                            this.componentIdArr.push(componentId);
                          } else if (embed.status === NativeEmbedStatus.UPDATE) {
                            let nodeController = this.nodeControllerMap.get(componentId);
                            console.info('NativeEmbed update' + JSON.stringify(embed));
                            this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`};
                            this.positionMap.set(componentId, this.edges);
                            this.widthMap.set(componentId, this.uiContext.px2vp(embed.info?.width));
                            this.heightMap.set(componentId, this.uiContext.px2vp(embed.info?.height));
                            interface UpdateNodeParams {
                              textOne: string;
                              width: number;
                              height: number;
                            }
                            const updateParams: UpdateNodeParams = {
                              textOne: 'update',
                              width: this.uiContext.px2vp(embed.info?.width),
                              height: this.uiContext.px2vp(embed.info?.height)
                            }
                            nodeController?.updateNode(updateParams);
                          } else if (embed.status === NativeEmbedStatus.DESTROY) {
                            console.info('NativeEmbed destroy' + JSON.stringify(embed));
                            let nodeController = this.nodeControllerMap.get(componentId);
                            nodeController?.setDestroy(true);
                            this.nodeControllerMap.delete(componentId);
                            this.positionMap.delete(componentId);
                            this.widthMap.delete(componentId);
                            this.heightMap.delete(componentId);
                            this.componentIdArr = this.componentIdArr.filter((value: string) => value != componentId);
                          } else {
                            console.info('NativeEmbed status' + embed.status);
                          }
                        })
                        // 获取同层渲染组件触摸事件信息。
                        .onNativeEmbedGestureEvent((touch) => {
                          console.info('NativeEmbed onNativeEmbedGestureEvent' + JSON.stringify(touch.touchEvent));
                          this.componentIdArr.forEach((componentId: string) => {
                            let nodeController = this.nodeControllerMap.get(componentId);
                            // 将获取到的同层区域的事件发送到该区域embedId对应的nodeController上。
                            if (nodeController?.getEmbedId() === touch.embedId) {
                              let ret = nodeController?.postEvent(touch.touchEvent);
                              if (ret) {
                                console.info('onNativeEmbedGestureEvent success ' + componentId);
                              } else {
                                console.info('onNativeEmbedGestureEvent fail ' + componentId);
                              }
                              if (touch.result) {
                                // 通知Web组件手势事件消费结果。
                                touch.result.setGestureEventResult(ret);
                              }
                            }
                          })
                        })
                        .onNativeEmbedMouseEvent((mouse) => {
                          console.info('NativeEmbed onNativeEmbedMouseEvent' + JSON.stringify(mouse.mouseEvent));
                          this.componentIdArr.forEach((componentId: string) => {
                            let nodeController = this.nodeControllerMap.get(componentId);
                            // 将获取到的同层区域的事件发送到该区域embedId对应的nodeController上。
                            if (nodeController?.getEmbedId() === mouse.embedId) {
                              let ret = nodeController?.postInputEvent(mouse.mouseEvent);
                              if (ret) {
                                console.info('onNativeEmbedMouseEvent success ' + componentId);
                              } else {
                                console.info('onNativeEmbedMouseEvent fail ' + componentId);
                              }
                              if (mouse.result) {
                                // 通知Web组件鼠标事件消费结果。
                                mouse.result.setMouseEventResult(ret);
                              }
                            }
                          })
                        })
                    }
                  }
                }
              }
            }

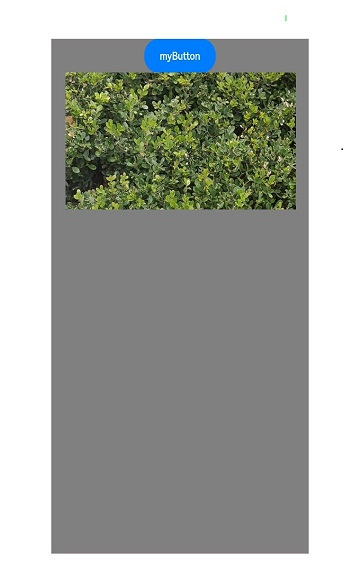

            绘制XComponent+AVPlayer和Button组件​

            • 应用侧代码组件使用示例。

              // 创建NodeController
              import { webview } from '@kit.ArkWeb';
              import { UIContext, NodeController, BuilderNode, NodeRenderType, FrameNode } from '@kit.ArkUI';
              import { AVPlayerDemo } from './PlayerDemo';

              @Observed
              declare class Params {
                public textOne : string
                public textTwo : string
                public width : number
                public height : number
              }

              declare class NodeControllerParams {
                public surfaceId : string
                public type : string
                public renderType : NodeRenderType
                public embedId : string
                public width : number
                public height : number
              }

              // 用于控制和反馈对应的NodeContainer上的节点的行为，需要与NodeContainer一起使用。
              class MyNodeController extends NodeController {
                private rootNode: BuilderNode<[Params]> | undefined | null;
                private embedId_ : string = '';
                private surfaceId_ : string = '';
                private renderType_ :NodeRenderType = NodeRenderType.RENDER_TYPE_DISPLAY;
                private width_ : number = 0;
                private height_ : number = 0;
                private type_ : string = '';
                private isDestroy_ : boolean = false;

                setRenderOption(params : NodeControllerParams) {
                  this.surfaceId_ = params.surfaceId;
                  this.renderType_ = params.renderType;
                  this.embedId_ = params.embedId;
                  this.width_ = params.width;
                  this.height_ = params.height;
                  this.type_ = params.type;
                }
                // 必须要重写的方法，用于构建节点数、返回节点数挂载在对应NodeContainer中。
                // 在对应NodeContainer创建的时候调用、或者通过rebuild方法调用刷新。
                makeNode(uiContext: UIContext): FrameNode | null{
                  if (this.isDestroy_) { // rootNode为null。
                    return null;
                  }
                  if (!this.rootNode) { // rootNode 为undefined时。
                    this.rootNode = new BuilderNode(uiContext, { surfaceId: this.surfaceId_, type: this.renderType_});
                    if (this.type_ === 'native/video') {
                      this.rootNode.build(
                        wrapBuilder(videoBuilder), {textOne: 'myButton', width : this.width_, height : this.height_});
                    } else {
                      // other
                    }
                  }
                  // 返回FrameNode节点。
                  return this.rootNode.getFrameNode();
                }

                updateNode(arg: Object): void {
                  this.rootNode?.update(arg);
                }
                getEmbedId() : string {
                  return this.embedId_;
                }

                setDestroy(isDestroy : boolean) : void {
                  this.isDestroy_ = isDestroy;
                  if (this.isDestroy_) {
                    this.rootNode = null;
                  }
                }

                postEvent(event: TouchEvent | undefined) : boolean {
                  return this.rootNode?.postTouchEvent(event) as boolean;
                }

                postInputEvent(event: MouseEvent | undefined): boolean {
                  return this.rootNode?.postInputEvent(event) as boolean;
                }
              }

              @Component
              struct VideoComponent {
                @ObjectLink params: Params;
                @State bkColor: Color = Color.Red;
                mXComponentController: XComponentController = new XComponentController();
                @State playerChanged: boolean = false;
                player?: AVPlayerDemo;

                build() {
                  Column() {
                    Button(this.params.textOne);

                    XComponent({ id: 'video_player_id', type: XComponentType.SURFACE, controller: this.mXComponentController})
                      .border({width: 1, color: Color.Red})
                      .onLoad(() => {
                        this.player = new AVPlayerDemo();
                        this.player.setSurfaceID(this.mXComponentController.getXComponentSurfaceId());
                        this.playerChanged = !this.playerChanged;
                        this.player.avPlayerLiveDemo();
                      })
                      .width(300)
                      .height(200)
                  }
                  //自定义组件中的最外层容器组件宽高应该为同层标签的宽高。
                  .width(this.params.width)
                  .height(this.params.height)
                }
              }
              // @Builder中为动态组件的具体组件内容。
              @Builder
              function videoBuilder(params: Params) {
                VideoComponent({ params: params })
                  .backgroundColor(Color.Gray)
              }

              @Entry
              @Component
              struct WebIndex {
                browserTabController: WebviewController = new webview.WebviewController();
                private nodeControllerMap: Map<string, MyNodeController> = new Map();
                @State componentIdArr: Array<string> = [];
                @State widthMap: Map<string, number> = new Map();
                @State heightMap: Map<string, number> = new Map();
                @State positionMap: Map<string, Edges> = new Map();
                @State edges: Edges = {};
                uiContext: UIContext = this.getUIContext();

                aboutToAppear() {
                  // 配置web开启调试模式。
                  webview.WebviewController.setWebDebuggingAccess(true);
                }

                build(){
                  Row() {
                    Column() {
                      Stack() {
                        ForEach(this.componentIdArr, (componentId: string) => {
                          NodeContainer(this.nodeControllerMap.get(componentId))
                            .position(this.positionMap.get(componentId))
                            .width(this.widthMap.get(componentId))
                            .height(this.heightMap.get(componentId))
                        }, (embedId: string) => embedId)
                        // Web组件加载本地test.html页面。
                        Web({ src: $rawfile('test3.html'), controller: this.browserTabController })
                          // 配置同层渲染开关开启。
                          .enableNativeEmbedMode(true)
                            // 获取<embed>标签的生命周期变化数据。
                          .onNativeEmbedLifecycleChange((embed) => {
                            console.info('NativeEmbed surfaceId' + embed.surfaceId);
                            // 1. 如果使用embed.info.id作为映射nodeController的key，请在h5页面显式指定id。
                            const componentId = embed.info?.id?.toString() as string;
                            if (embed.status === NativeEmbedStatus.CREATE) {
                              console.info('NativeEmbed create' + JSON.stringify(embed.info));
                              // 创建节点控制器，设置参数。
                              let nodeController = new MyNodeController();
                              // 1. embed.info.width和embed.info.height单位是px格式，需要转换成ets侧的默认单位vp。
                              nodeController.setRenderOption({
                                surfaceId : embed.surfaceId as string, type : embed.info?.type as string,
                                renderType : NodeRenderType.RENDER_TYPE_TEXTURE, embedId : embed.embedId as string,
                                width : this.uiContext.px2vp(embed.info?.width), height : this.uiContext.px2vp(embed.info?.height)});
                              this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`};
                              nodeController.setDestroy(false);
                              // 根据web传入的embed的id属性作为key，将nodeController存入map。
                              this.nodeControllerMap.set(componentId, nodeController);
                              this.widthMap.set(componentId,  this.uiContext.px2vp(embed.info?.width));
                              this.heightMap.set(componentId,  this.uiContext.px2vp(embed.info?.height));
                              this.positionMap.set(componentId, this.edges);
                              // 将web传入的embed的id属性存入@State状态数组变量中，用于动态创建nodeContainer节点容器，需要将push动作放在set之后。
                              this.componentIdArr.push(componentId);
                            } else if (embed.status === NativeEmbedStatus.UPDATE) {
                              let nodeController = this.nodeControllerMap.get(componentId);
                              this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`};
                              this.positionMap.set(componentId, this.edges);
                              this.widthMap.set(componentId,  this.uiContext.px2vp(embed.info?.width));
                              this.heightMap.set(componentId,  this.uiContext.px2vp(embed.info?.height));
                              interface UpdateNodeParams {
                                   textOne: string;
                                   width: number;
                                   height: number;
                                 }
                                 const updateParams: UpdateNodeParams = {
                                   textOne: 'update',
                                   width: this.uiContext.px2vp(embed.info?.width),
                                   height: this.uiContext.px2vp(embed.info?.height)
                                 }
                                 nodeController?.updateNode(updateParams);
                            } else if (embed.status === NativeEmbedStatus.DESTROY) {
                              let nodeController = this.nodeControllerMap.get(componentId);
                              nodeController?.setDestroy(true);
                              this.nodeControllerMap.delete(componentId);
                              this.positionMap.delete(componentId);
                              this.widthMap.delete(componentId);
                              this.heightMap.delete(componentId);
                              this.componentIdArr = this.componentIdArr.filter((value: string) => value != componentId);
                            } else {
                              console.info('NativeEmbed status' + embed.status);
                            }
                          })// 获取同层渲染组件触摸事件信息。
                          .onNativeEmbedGestureEvent((touch) => {
                            console.info('NativeEmbed onNativeEmbedGestureEvent' + JSON.stringify(touch.touchEvent));
                            this.componentIdArr.forEach((componentId: string) => {
                              let nodeController = this.nodeControllerMap.get(componentId);
                              // 将获取到的同层区域的事件发送到该区域embedId对应的nodeController上。
                              if (nodeController?.getEmbedId() === touch.embedId) {
                                let ret = nodeController?.postEvent(touch.touchEvent);
                                if (ret) {
                                  console.info('onNativeEmbedGestureEvent success ' + componentId);
                                } else {
                                  console.info('onNativeEmbedGestureEvent fail ' + componentId);
                                }
                                if (touch.result) {
                                  // 通知Web组件手势事件消费结果。
                                  touch.result.setGestureEventResult(ret);
                                }
                              }
                            })
                          })
                          .onNativeEmbedMouseEvent((mouse) => {
                            console.info('NativeEmbed onNativeEmbedMouseEvent' + JSON.stringify(mouse.mouseEvent));
                            this.componentIdArr.forEach((componentId: string) => {
                              let nodeController = this.nodeControllerMap.get(componentId);
                              // 将获取到的同层区域的事件发送到该区域embedId对应的nodeController上。
                              if(nodeController?.getEmbedId() === mouse.embedId) {
                                let ret = nodeController?.postInputEvent(mouse.mouseEvent);
                                if(ret) {
                                  console.info('onNativeEmbedMouseEvent success ' + componentId);
                                } else {
                                  console.info('onNativeEmbedMouseEvent fail ' + componentId);
                                }
                                if(mouse.result) {
                                  // 通知Web组件鼠标事件消费结果。
                                  mouse.result.setMouseEventResult(ret);
                                }
                              }
                            })
                          })
                      }
                    }
                  }
                }
              }

            • 应用侧代码示例，视频播放，使用时需替换为正确的视频链接地址。

              import { media } from '@kit.MediaKit';
              import { BusinessError } from '@ohos.base';

              export class AVPlayerDemo {
                private count: number = 0;
                private surfaceId: string = ''; // surfaceId用于播放画面显示，具体的值需要通过Xcomponent接口获取，相关文档链接见上面Xcomponent创建方法。
                private isSeek: boolean = true; // 用于区分模式是否支持seek操作。

                setSurfaceID(id: string){
                  console.log('setSurfaceID : ' + id);
                  this.surfaceId = id;
                }
                // 注册avplayer回调函数。
                setAVPlayerCallback(avPlayer: media.AVPlayer) {
                  // seek操作结果回调函数。
                  avPlayer.on('seekDone', (seekDoneTime: number) => {
                    console.info(`AVPlayer seek succeeded, seek time is ${seekDoneTime}`);
                  })
                  // error回调监听函数，当avplayer在操作过程中出现错误时，调用reset接口触发重置流程。
                  avPlayer.on('error', (err: BusinessError) => {
                    console.error(`Invoke avPlayer failed, code is ${err.code}, message is ${err.message}`);
                    avPlayer.reset();
                  })
                  // 状态机变化回调函数。
                  avPlayer.on('stateChange', async (state: string, reason: media.StateChangeReason) => {
                    switch (state) {
                      case 'idle': // 成功调用reset接口后触发该状态机上报。
                        console.info('AVPlayer state idle called.');
                        avPlayer.release(); // 调用release接口销毁实例对象。
                        break;
                      case 'initialized': // avplayer 设置播放源后触发该状态上报。
                        console.info('AVPlayer state initialized called.');
                        avPlayer.surfaceId = this.surfaceId; // 设置显示画面，当播放的资源为纯音频时无需设置。
                        avPlayer.prepare();
                        break;
                      case 'prepared': // prepared调用成功后上报该状态机。
                        console.info('AVPlayer state prepared called.');
                        avPlayer.play(); // 调用播放接口开始播放。
                        break;
                      case 'playing': // play成功调用后触发该状态机上报。
                        console.info('AVPlayer state playing called.');
                        if(this.count !== 0) {
                          if (this.isSeek) {
                            console.info('AVPlayer start to seek.');
                            avPlayer.seek(avPlayer.duration); // seek到视频末尾。
                          } else {
                            // 当播放模式不支持seek操作时继续播放到结尾。
                            console.info('AVPlayer wait to play end.');
                          }
                        } else {
                          avPlayer.pause(); // 调用暂停接口暂停播放。
                        }
                        this.count++;
                        break;
                      case 'paused': // pause成功调用后触发该状态机上报。
                        console.info('AVPlayer state paused called.');
                        avPlayer.play(); // 再次播放接口开始播放。
                        break;
                      case 'completed': //播放接口后触发该状态机上报。
                        console.info('AVPlayer state completed called.');
                        avPlayer.stop(); // 调用播放接口。
                        break;
                      case 'stopped': // stop接口后触发该状态机上报。
                        console.info('AVPlayer state stopped called.');
                        avPlayer.reset(); // 调用reset接口初始化avplayer状态。
                        break;
                      case 'released': //播放接口后触发该状态机上报。
                        console.info('AVPlayer state released called.');
                        break;
                      default:
                        break;
                    }
                  })
                }

                // 通过url设置网络地址来实现播放直播码流。
                async avPlayerLiveDemo(){
                  try {
                    // 创建avPlayer实例对象。
                    let avPlayer: media.AVPlayer = await media.createAVPlayer();
                    // 创建状态机变化回调函数。
                    this.setAVPlayerCallback(avPlayer);
                    this.isSeek = false; // 不支持seek操作。
                    // 使用时需要自行替换视频链接。
                    avPlayer.url = 'xxx/demo.mp4';
                  } catch (error) {
                    console.error('Failed to create or play video: ', error);
                  }
                }
              }

            • 前端页面示例。

              <!--HAP's src/main/resources/rawfile/test3.html-->
              <!DOCTYPE html>
              <html>
              <head>
                  <title>同层渲染测试html</title>
                  <meta name="viewport">
              </head>
              <body>
              <div>
                  <div id="bodyId">
                      <embed id="nativeVideo" type = "native/video" width="1000" height="1500" src="test" style = "background-color:red"/>
                  </div>
              </div>
              </body>
              </html>

            • 实现效果：

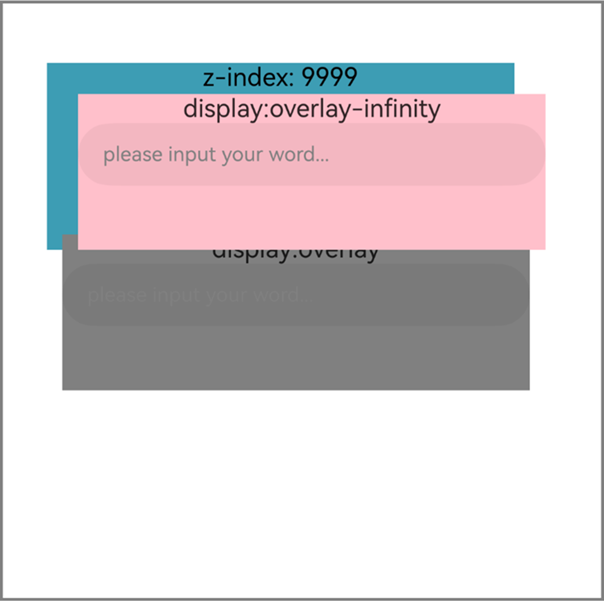

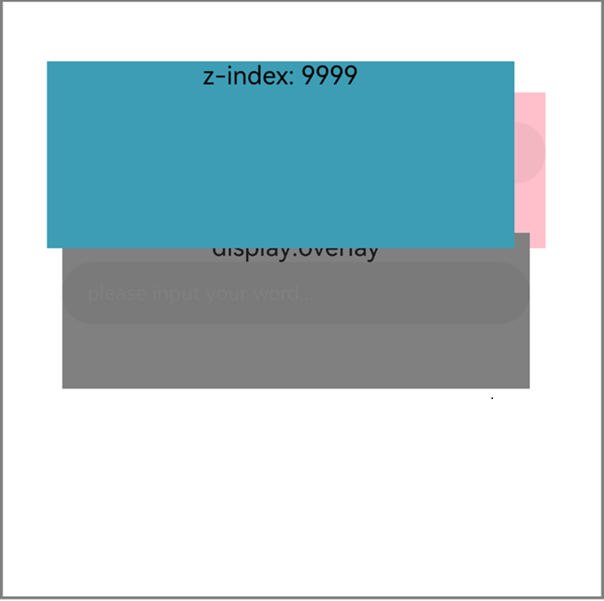

            同层标签设置为最高层级​

            同层渲染支持私有属性arkwebnativestyle，该属性仅在开启同层渲染后的和中生效，该属性的display属性用于控制同层标签的显示层级，使其高于其他Web元素。如果多个同层标签都设置了arkwebnativestyle的display属性，并且属性相同，则它们的层级顺序将遵循W3C标准层级排序规则：先比较z-index属性值，当z-index相同时，按照元素在DOM中的先后顺序排序。display属性取值说明如下：

            display取值说明
            overlay设置同层标签层级高于其他Web元素。
            overlay-infinity设置同层标签层级高于其他Web元素和设置overlay的同层标签。
            • 应用侧代码：
            import { webview } from '@kit.ArkWeb';
            import { UIContext } from '@kit.ArkUI';
            import { NodeController, BuilderNode, NodeRenderType, FrameNode } from '@kit.ArkUI';

            @Observed
            declare class Params{
              public elementId: string
              public textOne: string
              public textTwo: string
              public width: number
              public height: number
            }

            declare class NodeControllerParams {
              public surfaceId: string
              public type: string
              public renderType: NodeRenderType
              public embedId: string
              public width: number
              public height: number
            }

            // 用于控制和反馈对应的NodeContainer上的节点的行为，需要与NodeContainer一起使用。
            class MyNodeController extends NodeController {
              private rootNode: BuilderNode<[Params]> | undefined | null;
              private embedId_: string = '';
              private surfaceId_: string = '';
              private renderType_: NodeRenderType = NodeRenderType.RENDER_TYPE_DISPLAY;
              private width_: number = 0;
              private height_: number = 0;
              private type_: string = '';
              private isDestroy_: boolean = false;

              setRenderOption(params: NodeControllerParams) {
                this.surfaceId_ = params.surfaceId;
                this.renderType_ = params.renderType;
                this.embedId_ = params.embedId;
                this.width_ = params.width;
                this.height_ = params.height;
                this.type_ = params.type;
              }

              // 必须要重写的方法，用于构建节点数、返回节点数挂载在对应NodeContainer中。
              // 在对应NodeContainer创建的时候调用、或者通过rebuild方法调用刷新。
              makeNode(uiContext: UIContext): FrameNode | null {
                if (this.isDestroy_) { // rootNode为null。
                  return null;
                }
                if (!this.rootNode) {// rootNode 为undefined时。
                  this.rootNode = new BuilderNode(uiContext, { surfaceId: this.surfaceId_, type: this.renderType_ });
                  if (this.type_ === 'native/view1') {
                    this.rootNode.build(
                      wrapBuilder(textInputBuilder1), {  textOne: 'myTextInput', width: this.width_, height: this.height_  });
                    return this.rootNode.getFrameNode();
                  } else if (this.type_ === 'native/view2') {
                    this.rootNode.build(
                      wrapBuilder(textInputBuilder2), {  textOne: 'myTextInput', width: this.width_, height: this.height_  });
                    return this.rootNode.getFrameNode();
                  } else{
                    return null;
                  }
                }
                // 返回FrameNode节点。
                return this.rootNode.getFrameNode();
              }

              updateNode(arg: Object): void {
                this.rootNode?.update(arg);
              }

              getEmbedId(): string {
                return this.embedId_;
              }

              setDestroy(isDestroy: boolean): void {
                this.isDestroy_ = isDestroy;
                if (this.isDestroy_) {
                  this.rootNode = null;
                }
              }

              postEvent(event: TouchEvent | undefined): boolean {
                return this.rootNode?.postTouchEvent(event) as boolean;
              }
            }

            @Component
            struct TextInputComponent1 {
              @Prop params: Params;
              @State bkColor: Color = Color.White;

              build() {
                Column() {
                  Text('display:overlay-infinity')
                  TextInput({text: '', placeholder: 'please input your word...'})
                    .placeholderColor(Color.Gray)
                    .id(this.params?.elementId)
                    .placeholderFont({size: 13, weight: 400})
                    .caretColor(Color.Gray)
                    .fontSize(14)
                    .fontColor(Color.Black)
                }
                // 自定义组件中的最外层容器组件宽高应该为同层标签的宽高。
                .width(this.params.width)
                .height(this.params.height)
              }
            }

            // @Builder中为动态组件的具体组件内容。
            @Builder
            function textInputBuilder1(params:Params) {
              TextInputComponent1({params: params})
                .backgroundColor(Color.Pink)
            }

            @Component
            struct TextInputComponent2 {
              @Prop params: Params;
              @State bkColor: Color = Color.White;

              build() {
                Column() {
                  Text('display:overlay')
                  TextInput({text: '', placeholder: 'please input your word...'})
                    .placeholderColor(Color.Gray)
                    .id(this.params?.elementId)
                    .placeholderFont({size: 13, weight: 400})
                    .caretColor(Color.Gray)
                    .fontSize(14)
                    .fontColor(Color.Black)
                }
                // 自定义组件中的最外层容器组件宽高应该为同层标签的宽高。
                .width(this.params.width)
                .height(this.params.height)
              }
            }


            // @Builder中为动态组件的具体组件内容。
            @Builder
            function textInputBuilder2(params:Params) {
              TextInputComponent2({params: params})
                .backgroundColor(Color.Gray)
            }

            @Entry
            @Component
            struct Page{
              browserTabController: webview.WebviewController = new webview.WebviewController();
              private nodeControllerMap: Map<string, MyNodeController> = new Map();
              @State componentIdArr: Array<string> = [];
              @State widthMap: Map<string, number> = new Map();
              @State heightMap: Map<string, number> = new Map();
              @State positionMap: Map<string, Edges> = new Map();
              @State edges: Edges = {};
              uiContext: UIContext = this.getUIContext();

              build() {
                Row() {
                  Column() {
                    Stack() {
                      ForEach(this.componentIdArr, (componentId: string) => {
                        NodeContainer(this.nodeControllerMap.get(componentId))
                          .position(this.positionMap.get(componentId))
                          .width(this.widthMap.get(componentId))
                          .height(this.heightMap.get(componentId))
                      }, (embedId: string) => embedId)
                      // Web组件加载本地test4.html页面。
                      Web({src: $rawfile('test4.html'), controller: this.browserTabController})
                      // 配置同层渲染开关开启。
                        .enableNativeEmbedMode(true)
                        // 获取<embed>标签的生命周期变化数据。
                        .onNativeEmbedLifecycleChange((embed) => {
                          console.info('NativeEmbed surfaceId' + embed.surfaceId);
                          // 如果使用embed.info.id作为映射nodeController的key，请在h5页面显式指定id。
                          const componentId = embed.info?.id?.toString() as string
                          if (embed.status === NativeEmbedStatus.CREATE) {
                            console.info('NativeEmbed create' + JSON.stringify(embed.info));
                            // 创建节点控制器、设置参数。
                            let nodeController = new MyNodeController();
                            // embed.info.width和embed.info.height单位是px格式，需要转换成ets侧的默认单位vp。
                            nodeController.setRenderOption({surfaceId : embed.surfaceId as string,
                              type : embed.info?.type as string,
                              renderType : NodeRenderType.RENDER_TYPE_TEXTURE,
                              embedId : embed.embedId as string,
                              width : this.uiContext.px2vp(embed.info?.width),
                              height : this.uiContext.px2vp(embed.info?.height)});
                            this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`};
                            nodeController.setDestroy(false);
                            // 根据web传入的embed的id属性作为key，将nodeController存入Map。
                            this.nodeControllerMap.set(componentId, nodeController);
                            this.widthMap.set(componentId, this.uiContext.px2vp(embed.info?.width));
                            this.heightMap.set(componentId, this.uiContext.px2vp(embed.info?.height));
                            this.positionMap.set(componentId, this.edges);
                            // 将web传入的embed的id属性存入@State状态数组变量中，用于动态创建nodeContainer节点容器,需要将push动作放在set之后。
                            this.componentIdArr.push(componentId);
                          } else if (embed.status === NativeEmbedStatus.UPDATE) {
                            let nodeController = this.nodeControllerMap.get(componentId);
                            console.info('NativeEmbed update' + JSON.stringify(embed));
                            this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`};
                            this.positionMap.set(componentId, this.edges);
                            this.widthMap.set(componentId, this.uiContext.px2vp(embed.info?.width));
                            this.heightMap.set(componentId, this.uiContext.px2vp(embed.info?.height));
                            interface UpdateNodeParams {
                              textOne: string;
                              width: number;
                              height: number;
                            }
                            const updateParams: UpdateNodeParams = {
                              textOne: 'update',
                              width: this.uiContext.px2vp(embed.info?.width),
                              height: this.uiContext.px2vp(embed.info?.height)
                            }
                            nodeController?.updateNode(updateParams);
                          } else if (embed.status === NativeEmbedStatus.DESTROY) {
                            console.info('NativeEmbed destroy' + JSON.stringify(embed));
                            let nodeController = this.nodeControllerMap.get(componentId);
                            nodeController?.setDestroy(true);
                            this.nodeControllerMap.delete(componentId);
                            this.positionMap.delete(componentId);
                            this.widthMap.delete(componentId);
                            this.heightMap.delete(componentId);
                            this.componentIdArr = this.componentIdArr.filter((value: string) => value != componentId);
                          } else {
                            console.info('NativeEmbed status' + embed.status);
                          }
                        })// 获取同层渲染组件触摸事件信息。
                        .onNativeEmbedGestureEvent((touch) => {
                          console.info('NativeEmbed onNativeEmbedGestureEvent' + JSON.stringify(touch.touchEvent));
                          this.componentIdArr.forEach((componentId: string) => {
                            let nodeController = this.nodeControllerMap.get(componentId);
                            // 将获取到的同层区域的事件发送到该区域embedId对应的nodeController上。
                            if (nodeController?.getEmbedId() === touch.embedId) {
                              let ret = nodeController?.postEvent(touch.touchEvent);
                              if (ret) {
                                console.info('onNativeEmbedGestureEvent success ' + componentId);
                              } else {
                                console.info('onNativeEmbedGestureEvent fail ' + componentId);
                              }
                              if (touch.result) {
                                // 通知Web组件手势事件消费结果。
                                touch.result.setGestureEventResult(ret);
                              }
                            }
                          })
                        })
                        .border({width: 2, color: Color.Gray})
                        .height('50%')
                    }
                  }
                }
              }
            }

            • 前端页面示例：

              示例代码使用标签，若使用标签，请在ets侧注册标签及type类型。

              <!--HAP's src/main/resources/rawfile/test4.html-->
              <!DOCTYPE html>
              <html>
              <head>
                  <title>同层渲染html</title>
                  <meta name="viewport" content="initial-scale=1.0">
              </head>
              <body>
              <div>
                  <div id = "test" style = "position: absolute; z-index: 9999; text-align: center; background-color: rgb(61, 157, 180); top: 40px; left: 30px; width: 300px; height: 120px">
                      z-index: 9999
                  </div>

                  <embed id = "input1" type = "native/view1" arkwebnativestyle = "display:overlay-infinity" style = "position: absolute; top: 60px; left: 50px; width: 300px; height: 100px">

                  <embed id = "input2" type = "native/view2" arkwebnativestyle = "display:overlay" style = "position: absolute; top: 150px; left: 40px; width: 300px; height: 100px">
              </div>
              </body>
              </html>

            • 实现效果：

              未设置arkwebnativestyle的display属性：

              设置arkwebnativestyle的display属性：

              • 同层渲染纹理贴图对齐方式​

              ArkWeb同层渲染场景下的私有属性arkwebnativestyle，仅在开启同层渲染后的和标签中生效，从API version 23开始，增加属性object-fit:stretch（默认值，纹理按同层标签bounds尺寸拉伸对齐），object-fit:none（纹理不拉伸，左顶角对齐）两种配置，用于控制单个同层标签的纹理对齐方式以实现灵活展示效果，适用于同层标签宽高动态变化的场景，可解决标签宽高改变时出现的短暂纹理拉伸问题。

              属性取值说明如下：

              属性取值说明
              object-fit:stretch默认值，纹理按同层标签bounds尺寸拉伸对齐。
              object-fit:none纹理不拉伸，左顶角对齐。

              • 应用侧代码：

                  // 创建NodeController
                  import { webview } from '@kit.ArkWeb';
                  import { UIContext } from '@kit.ArkUI';
                  import { NodeController, BuilderNode, NodeRenderType, FrameNode } from '@kit.ArkUI';

                  @Observed
                  declare class Params{
                    elementId: string
                    textOne: string
                    textTwo: string
                    width: number
                    height: number
                  }

                  declare class NodeControllerParams {
                    surfaceId: string
                    type: string
                    renderType: NodeRenderType
                    embedId: string
                    width: number
                    height: number
                  }

                  // 用于控制和反馈对应的NodeContainer上的节点的行为，需要与NodeContainer一起使用。
                  class MyNodeController extends NodeController {
                    private rootNode: BuilderNode<[Params]> | undefined | null;
                    private embedId_: string = "";
                    private surfaceId_: string = "";
                    private renderType_: NodeRenderType = NodeRenderType.RENDER_TYPE_DISPLAY;
                    private width_: number = 0;
                    private height_: number = 0;
                    private type_: string = "";
                    private isDestroy_: boolean = false;

                    setRenderOption(params: NodeControllerParams) {
                      this.surfaceId_ = params.surfaceId;
                      this.renderType_ = params.renderType;
                      this.embedId_ = params.embedId;
                      this.width_ = params.width;
                      this.height_ = params.height;
                      this.type_ = params.type;
                    }

                    // 必须要重写的方法，用于构建节点数、返回节点数挂载在对应NodeContainer中。
                    // 在对应NodeContainer创建的时候调用、或者通过rebuild方法调用刷新。
                    makeNode(uiContext: UIContext): FrameNode | null {
                      if (this.isDestroy_) { // rootNode为null。
                        return null;
                      }
                      if (!this.rootNode) {// rootNode 为undefined时。
                        this.rootNode = new BuilderNode(uiContext, { surfaceId: this.surfaceId_, type: this.renderType_ });
                        if(this.rootNode) {
                          this.rootNode.build(wrapBuilder(ImageBuilder), {  textOne: "myImage", width: this.width_, height: this.height_  })
                          return this.rootNode.getFrameNode();
                        }else{
                          return null;
                        }
                      }
                      // 返回FrameNode节点。
                      return this.rootNode.getFrameNode();
                    }

                    updateNode(arg: Object): void {
                      this.rootNode?.update(arg);
                    }

                    getEmbedId(): string {
                      return this.embedId_;
                    }

                    setDestroy(isDestroy: boolean): void {
                      this.isDestroy_ = isDestroy;
                      if (this.isDestroy_) {
                        this.rootNode = null;
                      }
                    }

                    postEvent(event: TouchEvent | undefined): boolean {
                      return this.rootNode?.postTouchEvent(event) as boolean
                    }

                    postInputEvent(event: MouseEvent | undefined): boolean {
                      return this.rootNode?.postInputEvent(event) as boolean
                    }
                  }

                  @Component
                  struct ImageComponent {
                    @Prop params: Params
                    private imageOne: Resource = $rawfile('demo.PNG');
                    @State src: Resource = this.imageOne

                    build() {
                      Column(){
                        Image(this.src)
                      }
                      .width(this.params.width)
                      .height(this.params.height)
                    }
                  }


                  // @Builder中为动态组件的具体组件内容。
                  @Builder
                  function ImageBuilder(params:Params) {
                    ImageComponent({params: params})
                  }

                  @Entry
                  @Component
                  struct Page{
                    browserTabController: WebviewController = new webview.WebviewController()
                    private nodeControllerMap: Map<string, MyNodeController> = new Map();
                    @State componentIdArr: Array<string> = [];
                    @State widthMap: Map<string, number> = new Map();
                    @State heightMap: Map<string, number> = new Map();
                    @State positionMap: Map<string, Edges> = new Map();
                    @State edges: Edges = {};
                    uiContext: UIContext = this.getUIContext();

                    build() {
                      Row() {
                        Column() {
                          Stack() {
                            ForEach(this.componentIdArr, (componentId: string) => {
                              NodeContainer(this.nodeControllerMap.get(componentId))
                                .position(this.positionMap.get(componentId))
                                .width(this.widthMap.get(componentId))
                                .height(this.heightMap.get(componentId))
                            }, (embedId: string) => embedId)
                            // Web组件加载本地text.html页面。
                            Web({src: $rawfile("test.html"), controller: this.browserTabController})
                              // 配置同层渲染开关开启。
                              .enableNativeEmbedMode(true)
                                // 获取<embed>标签的生命周期变化数据。
                              .onNativeEmbedLifecycleChange((embed) => {
                                console.info("NativeEmbed surfaceId" + embed.surfaceId);
                                // 如果使用embed.info.id作为映射nodeController的key，请在h5页面显式指定id。
                                const componentId = embed.info?.id?.toString() as string
                                if (embed.status == NativeEmbedStatus.CREATE) {
                                  console.info("NativeEmbed create" + JSON.stringify(embed.info));
                                  // 创建节点控制器、设置参数。
                                  let nodeController = new MyNodeController()
                                  // embed.info.width和embed.info.height单位是px格式，需要转换成ets侧的默认单位vp。
                                  nodeController.setRenderOption({surfaceId : embed.surfaceId as string,
                                    type : embed.info?.type as string,
                                    renderType : NodeRenderType.RENDER_TYPE_TEXTURE,
                                    embedId : embed.embedId as string,
                                    width : this.uiContext.px2vp(embed.info?.width),
                                    height : this.uiContext.px2vp(embed.info?.height)})
                                  this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`}
                                  nodeController.setDestroy(false);
                                  //根据web传入的embed的id属性作为key，将nodeController存入Map。
                                  this.nodeControllerMap.set(componentId, nodeController);
                                  this.widthMap.set(componentId, this.uiContext.px2vp(embed.info?.width));
                                  this.heightMap.set(componentId, this.uiContext.px2vp(embed.info?.height));
                                  this.positionMap.set(componentId, this.edges);
                                  // 将web传入的embed的id属性存入@State状态数组变量中，用于动态创建nodeContainer节点容器,需要将push动作放在set之后。
                                  this.componentIdArr.push(componentId)
                                } else if (embed.status == NativeEmbedStatus.UPDATE) {
                                  let nodeController = this.nodeControllerMap.get(componentId);
                                  console.info("NativeEmbed update" + JSON.stringify(embed));
                                  this.edges = {left: `${embed.info?.position?.x as number}px`, top: `${embed.info?.position?.y as number}px`}
                                  this.positionMap.set(componentId, this.edges);
                                  this.widthMap.set(componentId, this.uiContext.px2vp(embed.info?.width));
                                  this.heightMap.set(componentId, this.uiContext.px2vp(embed.info?.height));
                                  interface UpdateNodeParams {
                                    textOne: string;
                                    width: number;
                                    height: number;
                                  }
                                  const updateParams: UpdateNodeParams = {
                                    textOne: 'update',
                                    width: this.uiContext.px2vp(embed.info?.width),
                                    height: this.uiContext.px2vp(embed.info?.height)
                                  }
                                  nodeController?.updateNode(updateParams);
                                } else if (embed.status == NativeEmbedStatus.DESTROY) {
                                  console.info("NativeEmbed destroy" + JSON.stringify(embed));
                                  let nodeController = this.nodeControllerMap.get(componentId);
                                  nodeController?.setDestroy(true);
                                  this.nodeControllerMap.delete(componentId);
                                  this.positionMap.delete(componentId);
                                  this.widthMap.delete(componentId);
                                  this.heightMap.delete(componentId);
                                  this.componentIdArr = this.componentIdArr.filter((value: string) => value !== componentId);
                                } else {
                                  console.info("NativeEmbed status" + embed.status);
                                }
                              })
                          }
                        }
                      }
                    }
                  }

              • 前端页面示例：

                示例代码使用标签，若使用标签，请在ets侧注册标签及type类型。

                  <!--HAP's src/main/resources/rawfile/test.html-->
                  <!DOCTYPE html>
                  <html>
                  <head>
                      <title>同层渲染测试html</title>
                  </head>
                  <body>
                  <div>
                      <!-- 属性设置为object-fit:none，纹理不拉伸，左顶角对齐。-->
                      <embed id="nativeVideo"
                             type="native/camera"
                             arkwebnativestyle="object-fit:none"/>
                  </div>
                  </body>
                  </html>

                常见问题​

                同层渲染组件被拉伸该如何解决？​

                • 组件高度过大

                  受GPU限制，同层标签存在8000px的高度限制，如果html5中同层标签高度过高，会存在组件被拉伸的情况，这时需要将同层标签的高度设为8000px以下。

                • 自定义组件宽高未指定为同层渲染标签的宽高

                  自定义的同层渲染组件宽高需要与同层标签的宽高保持一致，示例如下：

                    @Component
                    struct TextInputComponent {
                      @Prop params: Params
                      @State bkColor: Color = Color.White

                      build() {
                        Column() {
                          TextInput({text: '', placeholder: 'please input your word...'})
                            .fontColor(Color.Black)
                        }
                        // 自定义组件中的最外层容器组件宽高应该为同层标签的宽高。
                        .width(this.params.width)
                        .height(this.params.height)
                      }
                    }

                如何将同层渲染组件捕获到的事件透传到web前端？​

                同层渲染手势事件通过setGestureEventResult()设置手势事件消费结果，可以选择系统组件侧或ArkWeb侧消费手势事件。如果要实现系统组件侧和ArkWeb侧同时消费手势事件，可以在setGestureEventResult()中将stopPropagation设置为false，即系统组件侧消费的同时可以将手势事件向上冒泡给ArkWeb。

                同层渲染页面显示该插件不支持该如何解决？​

                • 同层渲染开关enableNativeEmbedMode未开启

                  使用同层渲染技术需要显式开启同层渲染开关

                  Web({ src: $rawfile("text.html"), controller: this.controller })
                    // 配置同层渲染开关开启。
                    .enableNativeEmbedMode(true)

                • 同层标签使用有误

                  如果使用标签，需要显式书写embed，并且type类型以"native/"开头；如果使用标签，需要注册标签及type类型。

                  涉及界面交互的ArkUI组件（如TextInput等）光标与输入框错位该如何解决？​

                  首先，需使用Stack包裹同层组件容器和BuilderNode。其次，同层组件容器NodeContainer应与同层标签的位置绑定。示例如下：

                  ForEach(this.componentIdArr, (componentId: string) => {
                    NodeContainer(this.nodeControllerMap.get(componentId))
                      // 同层组件容器应与同层标签的宽高和位置绑定。
                      .position(this.positionMap.get(componentId))
                      .width(this.widthMap.get(componentId))
                      .height(this.heightMap.get(componentId))
                  }, (embedId: string) => embedId)
