使用WebGL绘制图形

场景介绍​

WebGL的全称为Web Graphics Library（网页图形库），主要用于交互式渲染2D图形。目前HarmonyOS中使用的WebGL是基于OpenGL裁剪的OpenGL ES，可以在HTML5的Canvas元素对象中使用，无需使用插件，支持跨平台。WebGL程序是由JavaScript代码组成的，其中使用的API可以利用用户设备提供的GPU硬件完成图形渲染和加速。更多信息请参考WebGL™标准。

目前该功能仅支持使用兼容JS的类Web开发范式开发。

基本概念​

着色器程序​

将缓冲区中的数据推送到着色器中还需涉及“着色器程序”，一个负责关联着色器和缓冲区的JavaScript对象。一个WebGLProgram对象由两个编译过后的WebGLShader组成，即顶点着色器和片元着色器（均由GLSL语言所写）。

着色器​

着色器可以理解为运行在显卡中的指令和数据。在WebGL中，着色器是用OpenGL ES着色语言（GLSL）编写的。

完整的着色器包括顶点着色器和片元着色器。顶点着色器和片元着色器的交互则涉及到图片光栅化。

  • 顶点着色器：最基本的任务是接收三维空间中点的坐标，将其处理为二维空间中的坐标并输出。
  • 片元着色器：最基本的任务是对需要处理的屏幕上的每个像素输出一个颜色值。

图片光栅化​

将顶点着色器输出的二维空间中的点坐标，转化为需要处理的像素并传递给片元着色器的过程。

帧缓冲区对象​

帧缓冲区对象为绘图缓冲区提供替代呈现目标。它们是颜色、深度和模板缓冲区的集合，通常用于渲染图像。

纹理​

纹理是一种图像，可以应用到3D模型的表面上。WebGL中的纹理有许多属性，包括宽度、高度、格式和类型。在使用纹理时，需要将其加载到WebGL中，并将其绑定到一个纹理单元上。

变量与接口说明​

变量类型​

类型对应Web IDL类型描述
GLenumunsigned long用于枚举。
GLbooleanbooleantrue或者false。
GLbitfieldunsigned long无符号整数，可以包含多个位标志。每个位标志都代表一个特定的选项。
GLbytebyte纹理八位（一个字节），2的补码表示的有符号整数。
GLshortshort16位2的补码表示的有符号整数。
GLintlong32位2的补码表示的有符号整数。
GLsizeilong用来描述尺寸（例如：绘画缓冲drawing buffer 的宽和高）。
GLintptrlong long用来表示指针的特殊类型，通常用于指定缓冲区对象的偏移量。
GLsizeiptrlong long用来表示指针的特殊类型，通常用于指定缓冲区对象的大小。
GLubyteoctet八位（一个字节）2的补码表示的无符号整数。
GLushortunsigned short16位2的补码表示的无符号整数。
GLuintunsigned long32位2的补码表示的无符号整数。
GLfloatunrestricted float32位的IEEE标准的浮点数。
GLclampfunrestricted float限值32位IEEE浮点数。

接口说明​

接口名描述
canvas.getContext获取canvas对象上下文。
webgl.createBuffer(): WebGLBuffernull
webgl.bindBuffer(target: GLenum, buffer: WebGLBuffernull): void
webgl.bufferData(target: GLenum, srcData: ArrayBufferView, usage: GLenum, srcOffset: GLuint, length?: GLuint): void创建并初始化WebGL的数据存储区。
webgl.getAttribLocation(program: WebGLProgram, name: string): GLint从给定WebGL着色程序中获取着色器中attribute变量的地址。
webgl.vertexAttribPointer(index GLuint, size: GLint, type: GLenum, normalized: GLboolean, stride: GLsizei, offset: GLintptr): void将缓冲区对象分配给变量。
webgl.enableVertexAttribArray(index: GLuint): void连接变量与分配给它的缓冲区对象。
webgl.clearColor(red: GLclampf, green: GLclampf, blue: GLclampf, alpha: GLclampf): void清空canvas指定的颜色。
webgl.clear(mask: GLbitfield): void清空canvas。
webgl.drawArrays(mode: GLenum, first: GLint, count: GLsizei): void执行数据绘制。
webgl.flush(): void刷新数据至GPU，清空缓冲区。
webgl.createProgram(): WebGLProgramnull

开发步骤​

如下以实现一个彩色正方形为例，来演示使用WebGL绘制2D图形的过程。

  1. 使用WebGL进行3D渲染前，首先需要一个Canvas元素。以下示例创建了一个Canvas元素并设置一个onclick事件处理程序来初始化WebGL上下文。

     <div class="container">
         <canvas ref="canvas1" style="width : 400px; height : 400px; background-color : lightyellow;"></canvas>
         <button class="btn-button" onclick="BtnColorTriangle">BtnColorTriangle</button>
     </div>

  2. 设置WebGL的上下文。

    • JavaScript 代码中的 main() 函数将会在文档加载完成之后被调用。它的任务是设置WebGL上下文并开始渲染内容。
    • 当获取到canvas之后，会调用getContext函数并向它传递 "webgl" 参数，来尝试获取WebGLRenderingContext。如果浏览器不支持WebGL，getContext将会返回null，如果WebGL上下文成功初始化，变量'gl'会用来引用该上下文。
    function main() {
      const canvas = document.querySelector("#glcanvas");
      // 初始化WebGL上下文
      const gl = canvas.getContext("webgl");

      // 确认WebGL支持性
      if (!gl) {
        alert("你的浏览器、操作系统或硬件等可能不支持WebGL。");
        return;
      }
      // 使用完全不透明的黑色清除所有图像
      gl.clearColor(0.0, 0.0, 0.0, 1.0);
      // 用上面指定的颜色清除缓冲区
      gl.clear(gl.COLOR_BUFFER_BIT);
    }

  3. 定义顶点着色器。

    顶点着色器需要对顶点坐标进行必要的转换，在每个顶点基础上进行其他调整或计算，然后通过将其保存在由GLSL提供的特殊变量中来返回变换后的顶点。

    在矩阵计算之前需要先引入gl-matrix开源工具库，可以从gl-matrix官网下载，也可以使用npm命令下载：

    npm install gl-matrix

    // 引入mat4
    import { mat4 } from 'gl-matrix'
    const vsSource = `
        attribute vec4 aVertexPosition;
        uniform mat4 uModelViewMatrix;
        uniform mat4 uProjectionMatrix;
        void main() {
          gl_Position = uProjectionMatrix * uModelViewMatrix * aVertexPosition;
        }
      `;

  4. 定义片段着色器。

    片段着色器在顶点着色器处理完图形的顶点后，会被要绘制的每个图形的每个像素点调用一次。

    const fsSource = `
        void main() {
          gl_FragColor = vec4(1.0, 1.0, 1.0, 1.0);
        }
     `;

  5. 将着色器传递给WebGL。

    定义顶点着色器与片段着色器之后，需要将它们传递给WebGL，并将其编译连接在一起。

    如下代码通过调用 loadShader()，为着色器传递类型和来源。创建了两个着色器。然后创建一个附加着色器的程序，将它们连接在一起。如果编译或链接失败，代码将弹出alert。

    // 初始化着色器程序，让WebGL知道如何绘制数据
    function initShaderProgram(gl, vsSource, fsSource) {
      const vertexShader = loadShader(gl, gl.VERTEX_SHADER, vsSource);
      const fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fsSource);
      // 创建着色器程序
      const shaderProgram = gl.createProgram();
      gl.attachShader(shaderProgram, vertexShader);
      gl.attachShader(shaderProgram, fragmentShader);
      gl.linkProgram(shaderProgram);
      // 如果创建失败，将会弹出alert
      if (!gl.getProgramParameter(shaderProgram, gl.LINK_STATUS)) {
        alert(
          "无法初始化着色器程序: " +
         gl.getProgramInfoLog(shaderProgram),
        );
        return null;
      }
      return shaderProgram;
    }
    // 创建指定类型的着色器，上传source源码并编译
    function loadShader(gl, type, source) {
      const shader = gl.createShader(type);
      // 将资源发送到着色器对象
      gl.shaderSource(shader, source);
      // 编译着色器程序
      gl.compileShader(shader);
      // 查看是否编译成功
      if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
        alert(
       "编译着色器时出错：" + gl.getShaderInfoLog(shader),
        );
        gl.deleteShader(shader);
        return null;
      }
      return shader;
    }

  6. 查找WebGL返回分配的输入位置。

    • 在创建着色器程序之后，需要查找WebGL返回分配的输入位置。上述有一个属性和两个Uniform。
    • 属性从缓冲区接收值。顶点着色器的每次迭代都从分配给该属性的缓冲区接收下一个值。
    • Uniform类似于JavaScript全局变量。它们在着色器的所有迭代中保持相同的值。由于属性的位置是特定于单个着色器程序的，因此将它们存储在一起以易于传递。
    const programInfo = {
      program: shaderProgram,
      attribLocations: {
        vertexPosition: gl.getAttribLocation(shaderProgram, "aVertexPosition"),
      },
      uniformLocations: {
        projectionMatrix: gl.getUniformLocation(shaderProgram, "uProjectionMatrix"),
        modelViewMatrix: gl.getUniformLocation(shaderProgram, "uModelViewMatrix"),
      },
    };

  7. 创建缓冲器对象。

    • 在画正方形前，需要创建一个缓冲器来存储它的顶点。
    • 首先调用gl的成员函数createBuffer()得到缓冲对象并存储在顶点缓冲器。然后调用 bindBuffer() 函数绑定上下文。
    • 创建一个Javascript数组去记录每一个正方体的每一个顶点。然后将其转化为WebGL浮点型类型的数组，并将其传到gl对象的bufferData()方法来建立对象的顶点。
    function initBuffers(gl) {
      const positionBuffer = initPositionBuffer(gl);
      return {
        position: positionBuffer,
      };
    }
    function initPositionBuffer(gl) {
      // 为正方形的位置创建一个缓冲区。
      const positionBuffer = gl.createBuffer();
      // 选择positionBuffer作为应用缓冲区的位置。
      gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
      // 创建一个正方形的位置数组。
      const positions = [1.0, 1.0, -1.0, 1.0, 1.0, -1.0, -1.0, -1.0];
      //将位置列表传递给WebGL以构建形状。
      gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW);
      return positionBuffer;
    }
    export { initBuffers };

  8. 渲染场景。

    • 用背景色擦除画布，然后建立摄像机透视矩阵。设置45度的视图角度，并且设置一个适合实际图像的宽高比。指定在摄像机距离0.1到100单位长度的范围内的物体可见。
    • 加载特定位置，并把正方形放在距离摄像机6个单位的位置。然后，绑定正方形的顶点缓冲到上下文，并配置好，再通过调用drawArrays()方法来画出对象。
    function drawScene(gl, programInfo, buffers) {
      gl.clearColor(0.0, 0.0, 0.0, 1.0);
      gl.clearDepth(1.0); // 清除所有内容。
      gl.depthFunc(gl.LEQUAL);
      // 清除画布。
       gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
      //创建透视矩阵用于模拟相机中的透视变形。
      const fieldOfView = (45 * Math.PI) / 180;
      const aspect = gl.canvas.clientWidth / gl.canvas.clientHeight;
      const zNear = 0.1;
      const zFar = 100.0;
      const projectionMatrix = mat4.create();
      mat4.perspective(projectionMatrix, fieldOfView, aspect, zNear, zFar);
      // 将绘制位置设置为标识点，即场景的中心。
      const modelViewMatrix = mat4.create();
      // 开始绘制正方形。
      mat4.translate(
        modelViewMatrix, // 目标矩阵
        modelViewMatrix, // 要转换的矩阵
        [-0.0, 0.0, -6.0],
      );
      {
        const numComponents = 2;
        const type = gl.FLOAT;
        const normalize = false;
        const stride = 0; // 从一组值到下一组值需要多少字节
        const offset = 0;
        gl.bindBuffer(gl.ARRAY_BUFFER, buffers.position);
        gl.vertexAttribPointer(
          programInfo.attribLocations.vertexPosition,
          numComponents,
          type,
          normalize,
          stride,
          offset,
        );
        gl.enableVertexAttribArray(programInfo.attribLocations.vertexPosition);
      }
      gl.useProgram(programInfo.program);
      gl.uniformMatrix4fv(
        programInfo.uniformLocations.projectionMatrix,
        false,
        projectionMatrix,
      );
      gl.uniformMatrix4fv(
        programInfo.uniformLocations.modelViewMatrix,
        false,
        modelViewMatrix,
      );
      {
        const offset = 0;
        const vertexCount = 4;
        gl.drawArrays(gl.TRIANGLE_STRIP, offset, vertexCount);
      }
    }
    // 告诉WebGL如何从位置中拉出位置缓冲到vertexPosition属性中。
    function setPositionAttribute(gl, buffers, programInfo) {
      const numComponents = 2;
      const type = gl.FLOAT;
      const normalize = false;
      const stride = 0; // 从一组值到下一组值需要多少字节
      const offset = 0;
      gl.bindBuffer(gl.ARRAY_BUFFER, buffers.position);
      gl.vertexAttribPointer(
        programInfo.attribLocations.vertexPosition,
        numComponents,
        type,
        normalize,
        stride,
        offset,
      );
      gl.enableVertexAttribArray(programInfo.attribLocations.vertexPosition);
    }
    export { drawScene };

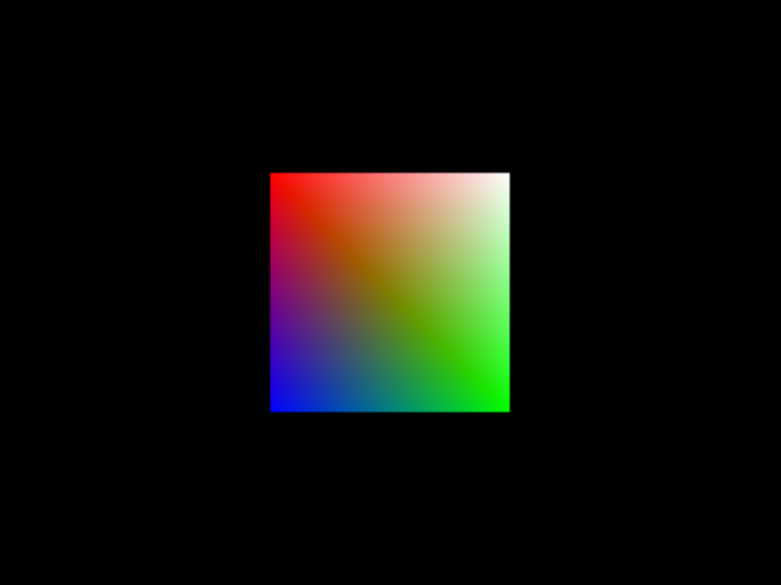

最终实现效果示意如下：
