使用瀑布流

ArkUI开发框架在NDK接口提供了瀑布流容器组件，通过瀑布流自身的排列规则，将不同大小的"项目"自上而下如瀑布般紧密布局。

接入ArkTS页面​

为了使用NDK接口构建UI界面，参考接入ArkTS页面章节，在ArkTS页面上创建用于Native页面挂载的占位组件，并实现ArkTS侧的NativeNode模块接口。

使用懒加载​

NodeAdapter介绍​

NDK中提供了NodeAdapter对象替代ArkTS侧的LazyForEach功能，用于按需生成子组件。详情请参阅NodeAdapter介绍。

实现懒加载适配器​

使用FlowItemAdapter类管理懒加载适配器。在类的构造函数中创建NodeAdapter对象，并给NodeAdapter对象设置事件监听器，在类的析构函数中，销毁NodeAdapter对象。

// FlowItemAdapter.h
// 懒加载功能代码。

#ifndef MYAPPLICATION_FLOWITEMADAPTER_H
#define MYAPPLICATION_FLOWITEMADAPTER_H

#include <arkui/native_node.h>
#include <stack>
#include <string>
#include <unordered_set>
#include <arkui/native_interface.h>

namespace NativeModule {
const int NUM = 100;
class FlowItemAdapter {
public:
    FlowItemAdapter()
    {
        // 初始化函数指针结构体
        OH_ArkUI_GetModuleInterface(ARKUI_NATIVE_NODE, ArkUI_NativeNodeAPI_1, nodeApi_);
        // 创建Adapter对象
        adapter_ = OH_ArkUI_NodeAdapter_Create();

        // 初始化懒加载数据。
        for (int32_t i = 0; i < NUM; i++) {
            data_.emplace_back(std::to_string(i));
        }
        // 设置懒加载数据。
        OH_ArkUI_NodeAdapter_SetTotalNodeCount(adapter_, data_.size());
        // 设置事件监听器。
        OH_ArkUI_NodeAdapter_RegisterEventReceiver(adapter_, this, OnStaticAdapterEvent);
    }

    ~FlowItemAdapter()
    {
        // 释放创建的组件。
        while (!cachedItems_.empty()) {
            cachedItems_.pop();
        }
        // 释放Adapter相关资源。
        OH_ArkUI_NodeAdapter_UnregisterEventReceiver(adapter_);
        OH_ArkUI_NodeAdapter_Dispose(adapter_);
    }

    ArkUI_NodeAdapterHandle GetAdapter() const { return adapter_; }

    void RemoveItem(int32_t index)
    {
        // 删除第index个数据。
        data_.erase(data_.begin() + index);
        // 如果index会导致可视区域元素发生可见性变化，则会回调NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER事件删除元素，
        // 根据是否有新增元素回调NODE_ADAPTER_EVENT_ON_GET_NODE_ID和NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER事件。
        OH_ArkUI_NodeAdapter_RemoveItem(adapter_, index, 1);
        // 更新新的数量。
        OH_ArkUI_NodeAdapter_SetTotalNodeCount(adapter_, data_.size());
    }

    void InsertItem(int32_t index, const std::string &value)
    {
        data_.insert(data_.begin() + index, value);
        // 如果index会导致可视区域元素发生可见性变化，则会回调NODE_ADAPTER_EVENT_ON_GET_NODE_ID和NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER事件，
        // 根据是否有删除元素回调NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER事件。
        OH_ArkUI_NodeAdapter_InsertItem(adapter_, index, 1);
        // 更新新的数量。
        OH_ArkUI_NodeAdapter_SetTotalNodeCount(adapter_, data_.size());
    }

    void MoveItem(int32_t oldIndex, int32_t newIndex)
    {
        auto temp = data_[oldIndex];
        data_.insert(data_.begin() + newIndex, temp);
        data_.erase(data_.begin() + oldIndex);
        // 移到位置如果未发生可视区域内元素的可见性变化，则不回调事件，反之根据新增和删除场景回调对应的事件。
        OH_ArkUI_NodeAdapter_MoveItem(adapter_, oldIndex, newIndex);
    }

    void ReloadItem(int32_t index, const std::string &value)
    {
        data_[index] = value;
        // 如果index位于可视区域内，先回调NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER删除老元素，
        // 再回调NODE_ADAPTER_EVENT_ON_GET_NODE_ID和NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER事件。
        OH_ArkUI_NodeAdapter_ReloadItem(adapter_, index, 1);
    }

    void ReloadAllItem()
    {
        std::reverse(data_.begin(), data_.end());
        // 全部重新加载场景下，会回调NODE_ADAPTER_EVENT_ON_GET_NODE_ID接口获取新的组件ID，
        // 根据新的组件ID进行对比，ID不发生变化的进行复用，
        // 针对新增ID的元素，调用NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER事件创建新的组件，
        // 然后判断老数据中遗留的未使用ID，调用NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER删除老元素。
        OH_ArkUI_NodeAdapter_ReloadAllItems(adapter_);
    }

private:
    static void OnStaticAdapterEvent(ArkUI_NodeAdapterEvent *event)
    {
        // 获取实例对象，回调实例事件。
        auto itemAdapter = reinterpret_cast<FlowItemAdapter *>(OH_ArkUI_NodeAdapterEvent_GetUserData(event));
        itemAdapter->OnAdapterEvent(event);
    }

    void OnAdapterEvent(ArkUI_NodeAdapterEvent *event)
    {
        auto type = OH_ArkUI_NodeAdapterEvent_GetType(event);
        switch (type) {
            case NODE_ADAPTER_EVENT_ON_GET_NODE_ID:
                OnGetChildId(event);
                break;
            case NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER:
                OnCreateNewChild(event);
                break;
            case NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER:
                OnDisposeChild(event);
                break;
            default:
                break;
        }
    }

    void OnGetChildId(ArkUI_NodeAdapterEvent *event)
    {
        auto index = OH_ArkUI_NodeAdapterEvent_GetItemIndex(event);
        // 设置生成组件的唯一标识符。
        auto hash = std::hash<std::string>();
        OH_ArkUI_NodeAdapterEvent_SetNodeId(event, hash(data_[index]));
    }

    void OnCreateNewChild(ArkUI_NodeAdapterEvent *event)
    {
        auto index = OH_ArkUI_NodeAdapterEvent_GetItemIndex(event);
        ArkUI_NodeHandle flowItem = nullptr;
        if (!cachedItems_.empty()) {
            // 复用缓存
            flowItem = cachedItems_.top();
            cachedItems_.pop();
            // 更新数据
            auto *text = nodeApi_->getFirstChild(flowItem);
            ArkUI_AttributeItem item{nullptr, 0, data_[index].c_str()};
            nodeApi_->setAttribute(text, NODE_TEXT_CONTENT, &item);
        } else {
            // 重新创建。
            auto *text = nodeApi_->createNode(ARKUI_NODE_TEXT);
            ArkUI_AttributeItem item{nullptr, 0, data_[index].c_str()};
            nodeApi_->setAttribute(text, NODE_TEXT_CONTENT, &item);
            flowItem = nodeApi_->createNode(ARKUI_NODE_FLOW_ITEM);
            ArkUI_NumberValue value[] = {100};
            ArkUI_AttributeItem height{value, 1};
            nodeApi_->setAttribute(flowItem, NODE_HEIGHT, &height);
            value[0] = {1};
            ArkUI_AttributeItem width{value, 1};
            nodeApi_->setAttribute(flowItem, NODE_WIDTH_PERCENT, &width);
            value[0] = {.u32 = 0xFFD3D3D3};
            ArkUI_AttributeItem backgroundColor{value, 1};

            nodeApi_->setAttribute(flowItem, NODE_BACKGROUND_COLOR, &backgroundColor);
            nodeApi_->addChild(flowItem, text);
        }
        OH_ArkUI_NodeAdapterEvent_SetItem(event, flowItem);
    }

    void OnDisposeChild(ArkUI_NodeAdapterEvent *event)
    {
        auto *node = OH_ArkUI_NodeAdapterEvent_GetRemovedNode(event);
        // 缓存节点
        cachedItems_.emplace(node);
    }

    std::vector<std::string> data_;
    ArkUI_NativeNodeAPI_1 *nodeApi_ = nullptr;
    ArkUI_NodeAdapterHandle adapter_ = nullptr;

    // 管理回收复用组件池。
    std::stack<ArkUI_NodeHandle> cachedItems_;
};

} // namespace NativeModule

#endif // MYAPPLICATION_FLOWITEMADAPTER_H

创建分组​

使用WaterflowSection类管理WaterFlow中的分组，其中SectionOption用于描述一个分段的各项配置信息。在类的构造函数中创建ArkUI_WaterFlowSectionOption对象，在析构函数中将其销毁。

// WaterflowSection.h

#ifndef MYAPPLICATION_WATERFLOWSECTION_H
#define MYAPPLICATION_WATERFLOWSECTION_H

#include <arkui/native_node.h>
#include <hilog/log.h>

namespace NativeModule {

struct SectionOption {
    int32_t itemsCount = 0;
    int32_t crossCount;
    float columnsGap;
    float rowsGap;
    // {上外边距，右外边距，下外边距，左外边距}
    ArkUI_Margin margin{0, 0, 0, 0};
    float (*onGetItemMainSizeByIndex)(int32_t itemIndex);
    void *userData;
};

class WaterflowSection {
public:
    WaterflowSection() : sectionOptions_(OH_ArkUI_WaterFlowSectionOption_Create()){};

    ~WaterflowSection()
    {
        OH_ArkUI_WaterFlowSectionOption_Dispose(sectionOptions_);
    }

    void SetSection(ArkUI_WaterFlowSectionOption *sectionOptions, int32_t index, SectionOption section)
    {
        OH_ArkUI_WaterFlowSectionOption_SetItemCount(sectionOptions, index, section.itemsCount);
        OH_ArkUI_WaterFlowSectionOption_SetCrossCount(sectionOptions, index, section.crossCount);
        OH_ArkUI_WaterFlowSectionOption_SetColumnGap(sectionOptions, index, section.columnsGap);
        OH_ArkUI_WaterFlowSectionOption_SetRowGap(sectionOptions, index, section.rowsGap);
        OH_ArkUI_WaterFlowSectionOption_SetMargin(sectionOptions, index, section.margin.top, section.margin.right,
                                                  section.margin.bottom, section.margin.left);
        OH_ArkUI_WaterFlowSectionOption_RegisterGetItemMainSizeCallbackByIndex(sectionOptions, index,
                                                                               section.onGetItemMainSizeByIndex);
    }

    ArkUI_WaterFlowSectionOption *GetSectionOptions() const
    {
        return sectionOptions_;
    }

    void PrintSectionOptions()
    {
        int32_t sectionCnt = OH_ArkUI_WaterFlowSectionOption_GetSize(sectionOptions_);
        for (int32_t i = 0; i < sectionCnt; i++) {
            ArkUI_Margin margin = OH_ArkUI_WaterFlowSectionOption_GetMargin(sectionOptions_, i);
            OH_LOG_Print(LOG_APP, LOG_INFO, LOG_DOMAIN, "CreateWaterflowExample",
                         "Section[%{public}d].margin:{%{public}f, %{public}f, %{public}f, %{public}f}", i, margin.top,
                         margin.right, margin.bottom, margin.left);
        }
    }

private:
    ArkUI_WaterFlowSectionOption *sectionOptions_ = nullptr;
};
} // namespace NativeModule

#endif // MYAPPLICATION_WATERFLOWSECTION_H

创建瀑布流​

使用ArkUIWaterflowNode类管理Waterflow。支持通过SetLazyAdapter为其设置一个FlowItemAdapter，通过SetSection为其设置分段。

// waterflow.h
#ifndef MYAPPLICATION_WATERFLOW_H
#define MYAPPLICATION_WATERFLOW_H

#include "FlowItemAdapter.h"
#include "WaterflowSection.h"
#include "ArkUINode.h"

namespace NativeModule {

class ArkUIWaterflowNode : public ArkUINode {
public:
    ArkUIWaterflowNode()
        : ArkUINode(CreateWaterflowNode()) {}

    ~ArkUIWaterflowNode() override
    {
        // 先卸载 adapter
        if (adapter_ && nativeModule_) {
            nativeModule_->resetAttribute(handle_, NODE_WATER_FLOW_NODE_ADAPTER);
            adapter_.reset();
        }
        // 销毁分段
        section_.reset();
        // 基类会自动 dispose handle_
    }

    void SetLazyAdapter(const std::shared_ptr<FlowItemAdapter> &adapter)
    {
        ArkUI_AttributeItem item{nullptr, 0, nullptr, adapter->GetAdapter()};
        nativeModule_->setAttribute(handle_, NODE_WATER_FLOW_NODE_ADAPTER, &item);
        adapter_ = adapter;
    }

    void SetSection(const std::shared_ptr<WaterflowSection> &section)
    {
        if (!section->GetSectionOptions()) {
            return;
        }
        ArkUI_NumberValue start[] = {{.i32 = 0}};
        ArkUI_AttributeItem optionsItem = {start, 1, nullptr, section->GetSectionOptions()};
        nativeModule_->setAttribute(handle_, NODE_WATER_FLOW_SECTION_OPTION, &optionsItem);
        section_ = section;
    }

    std::shared_ptr<WaterflowSection> GetWaterflowSection() { return section_; }

private:
    static ArkUI_NodeHandle CreateWaterflowNode()
    {
        ArkUI_NativeNodeAPI_1* api = nullptr;
        OH_ArkUI_GetModuleInterface(ARKUI_NATIVE_NODE, ArkUI_NativeNodeAPI_1, api);
        if (!api) {
            return nullptr;
        }
        return api->createNode(ARKUI_NODE_WATER_FLOW);
    }

    std::shared_ptr<WaterflowSection> section_ = nullptr;
    std::shared_ptr<FlowItemAdapter> adapter_;
};

} // namespace NativeModule

#endif // MYAPPLICATION_WATERFLOW_H

使用瀑布流​

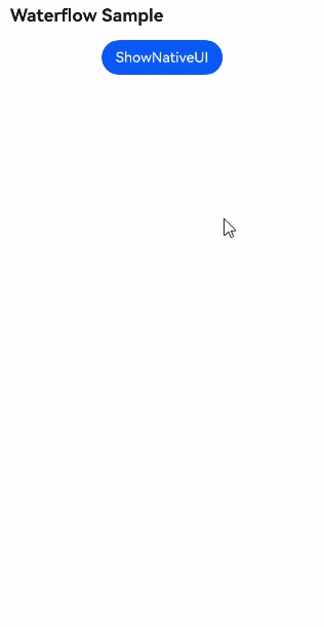

创建一个ArkUIWaterflowNode类的实例，设置其宽高，并绑定NodeAdapter和分段。

// CreateWaterflowExample.h

#ifndef MYAPPLICATION_CREATEWATERFLOWEXAMPLE_H
#define MYAPPLICATION_CREATEWATERFLOWEXAMPLE_H
#include "waterflow.h"

namespace NativeModule {
const int UI_WIDTH = 400;
const int UI_HEIGHT = 600;
const int SECTION_COUNT = 10;
const int SECTION_2_ID = 2;

inline void SetupSections(std::shared_ptr<WaterflowSection> sections)
{
    SectionOption MARGIN_GAP_SECTION_1 = {10, 2, 10, 10, {20, 30, 40, 50}, nullptr, nullptr};
    SectionOption MARGIN_GAP_SECTION_2 = {10, 4, 10, 10, {20, 30, 40, 50}, nullptr, nullptr};
    for (int i = 0; i < SECTION_COUNT; i++) {
        sections->SetSection(sections->GetSectionOptions(), i,
                             i % SECTION_2_ID ? MARGIN_GAP_SECTION_1 : MARGIN_GAP_SECTION_2);
    }
}

inline std::shared_ptr<ArkUIWaterflowNode> CreateWaterflowExample(napi_env env)
{
    auto waterflow = std::make_shared<ArkUIWaterflowNode>();
    waterflow->SetHeight(UI_HEIGHT);
    waterflow->SetWidth(UI_WIDTH);
    waterflow->SetLazyAdapter(std::make_shared<FlowItemAdapter>());
    auto sections = std::make_shared<WaterflowSection>();
    SetupSections(sections);
    waterflow->SetSection(sections);
    return waterflow;
}
} // namespace NativeModule

#endif // MYAPPLICATION_CREATEWATERFLOWEXAMPLE_H
