栅格布局 (GridRow/GridCol)

概述​

栅格布局是一种通用的辅助定位工具，对移动设备的界面设计有较好的借鉴作用。主要优势包括：

  1. 提供可循的规律：栅格布局可以为布局提供规律性的结构，解决多尺寸多设备的动态布局问题。通过将页面划分为等宽的列数和行数，可以方便地对页面元素进行定位和排版。
  2. 统一的定位标注：栅格布局可以为系统提供一种统一的定位标注，保证不同设备上各个模块的布局一致性。这可以减少设计和开发的复杂度，提高工作效率。
  3. 灵活的间距调整方法：栅格布局可以提供一种灵活的间距调整方法，满足特殊场景布局调整的需求。通过调整列与列之间和行与行之间的间距，可以控制整个页面的排版效果。
  4. 自动换行和自适应：栅格布局可以完成一对多布局的自动换行和自适应。当页面元素的数量超出了一行或一列的容量时，他们会自动换到下一行或下一列，并且在不同的设备上自适应排版，使得页面布局更加灵活和适应性强。

GridRow为栅格容器组件，需与栅格子组件GridCol在栅格布局场景中联合使用。

栅格容器GridRow​

栅格容器断点​

栅格容器以设备的水平宽度（像素单位，单位vp）作为断点依据，定义设备的宽度类型，形成了一套断点规则。开发者可根据需求在不同的断点区间实现不同的页面布局效果。

栅格容器默认断点将设备宽度分为xs、sm、md、lg四类，尺寸范围如下：

断点名称取值范围（vp）设备描述
xs[0, 320）最小宽度类型设备。
sm[320, 600)小宽度类型设备。
md[600, 840)中等宽度类型设备。
lg[840, +∞)大宽度类型设备。

在GridRow栅格组件中，允许开发者使用BreakPoints自定义修改断点的取值范围，最多支持6个断点，除了默认的4个断点外，还可以启用xl和xxl断点，支持6种不同尺寸（xs，sm，md，lg，xl，xxl）设备的布局设置。

断点名称设备描述
xs最小宽度类型设备。
sm小宽度类型设备。
md中等宽度类型设备。
lg大宽度类型设备。
xl特大宽度类型设备。
xxl超大宽度类型设备。

  • 开发者可根据实际使用场景，通过一个单调递增数组设置断点位置。由于栅格容器默认支持4个断点，在不设置断点位置时，系统为默认断点配置的单调递增数组为["320vp", "600vp", "840vp"]。开发者使用BreakPoints最多可支持6个断点，因此此单调递增数组最大长度为5。

    假设传入的数组是[n0, n1, n2, n3, n4]，则各个断点取值如下：

    断点取值范围
    xs[0, n0)
    sm[n0, n1)
    md[n1, n2)
    lg[n2, n3)
    xl[n3, n4)
    xxl[n4, INF)
    breakpoints: {value: ['100vp', '200vp']} // 表示xs、sm、md共3个断点被使用，小于100vp为xs，100vp-200vp为sm，大于200vp为md。
    breakpoints: {value: ['320vp', '600vp']} // 表示xs、sm、md共3个断点被使用，小于320vp为xs，320vp-600vp为sm，大于600vp为md。
    breakpoints: {value: ['320vp', '600vp', '840vp', '1440vp']} // 表示xs、sm、md、lg、xl共5个断点被使用，小于320vp为xs，320vp-600vp为sm，  600vp-840vp为md，840vp-1440vp为lg，大于1440vp为xl。

  • 栅格容器通过监听窗口或容器的尺寸变化进行断点，通过reference设置断点切换参考物。考虑到应用可能以非全屏窗口的形式显示，以应用窗口宽度为参照物更为通用。

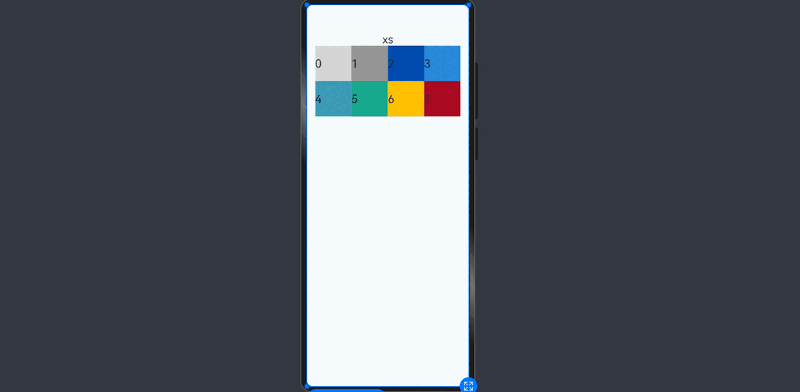

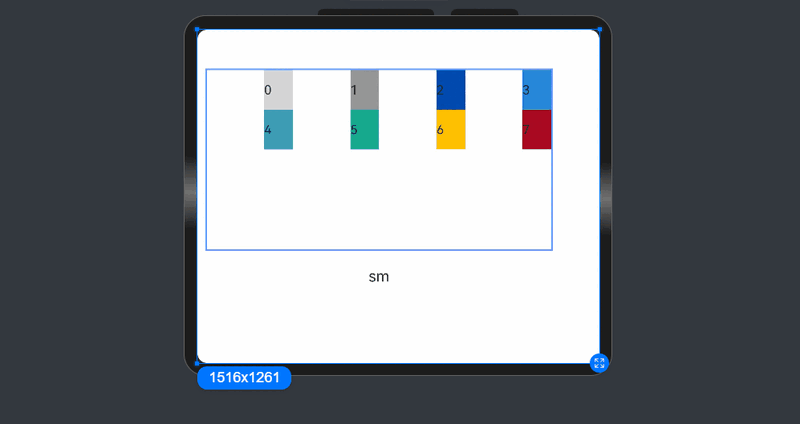

    例如，通过断点设置将应用宽度分成6个区间，通过columns配置各断点下栅格容器的栅格列数。

    @Entry
    @Component
    struct WindowRefGridLayout {
      @State currentBp: string = "unknown"
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)'];

      build() {
        Column({ space: 6 }) {
          Text(this.currentBp)

          GridRow({
            columns: {
              xs: 2, // 窗口宽度落入xs断点上，栅格容器分为2列。
              sm: 4, // 窗口宽度落入sm断点上，栅格容器分为4列。
              md: 8, // 窗口宽度落入md断点上，栅格容器分为8列。
              lg: 12, // 窗口宽度落入lg断点上，栅格容器分为12列。
              xl: 12, // 窗口宽度落入xl断点上，栅格容器分为12列。
              xxl: 12 // 窗口宽度落入xxl断点上，栅格容器分为12列。
            },
            breakpoints: {
              value: ['320vp', '600vp', '840vp', '1440vp', '1600vp'], // 表示在保留默认断点['320vp', '600vp', '840vp']的同时自定义增加'1440vp', '1600vp'的断点，实际开发中需要根据实际使用场景，合理设置断点值实现一次开发多端适配。
              reference: BreakpointsReference.WindowSize
            }
          }) {
            ForEach(this.bgColors, (color: ResourceColor, index?: number | undefined) => {
              GridCol({ span: 1 }) { // 所有子组件占一列。
                Row() {
                  Text(`${index}`)
                }.width('100%').height('50vp')
              }.backgroundColor(color)
            })
          }
          .height(200)
          .border({ color: 'rgb(39,135,217)', width: 2 })
          .onBreakpointChange((breakPoint) => {
            this.currentBp = breakPoint
          })
        }
      }
    }

布局的总列数​

GridRow中通过columns设置栅格布局的总列数。

  • API version 20之前，columns默认值为12，即在未设置columns时，任何断点下，栅格布局均被分成12列。

  • API version 20及以后，columns默认值为{ xs: 2, sm: 4, md: 8, lg: 12, xl: 12, xxl: 12 }。

    // xxx.ets
    @Entry
    @Component
    struct GridColumnsWithDefaults {
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)', 'rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)'];

      build() {
        GridRow() {
          ForEach(this.bgColors, (item: ResourceColor, index?: number | undefined) => {
            GridCol({ span: 1 }) {
              Row() {
                Text(`${index}`)
              }.width('100%').height('50')
            }.backgroundColor(item)
          })
        }
      }
    }

    API version 20之前布局显示：

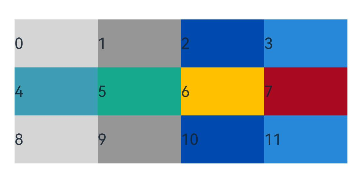

    API version 20及以后布局显示（以sm设备为例，默认栅格列数为4）：

columns支持number和GridRowColumnOption两种类型, 可按两种方式设置栅格布局的总列数。

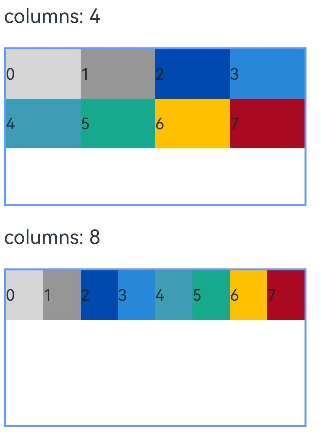

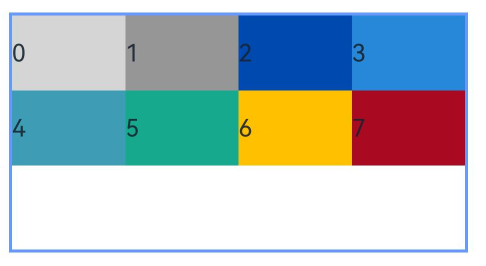

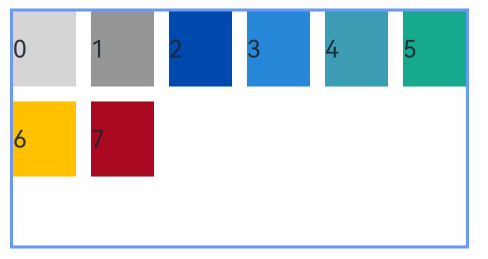

  • 当columns类型为number时，栅格布局在任何尺寸设备下都被分为同一列数。下面分别设置栅格布局列数为4和8，子元素占一列，效果如下：

    // xxx.ets
    @Entry
    @Component
    struct FixedFourColumnGrid {
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)'];

      build() {
        Column({ space: 6 }) {
          Text('columns：4').alignSelf(ItemAlign.Start)

          Row() {
            GridRow({ columns: 4 }) {
              ForEach(this.bgColors, (item: ResourceColor, index?: number | undefined) => {
                GridCol({ span: 1 }) {
                  Row() {
                    Text(`${index}`)
                  }.width('100%').height('50')
                }.backgroundColor(item)
              })
            }
            .width('100%').height('100%')
          }
          .height(160)
          .border({ color: 'rgb(39,135,217)', width: 2 })
          .width('90%')
        }
      }
    }
    // xxx.ets
    @Entry
    @Component
    struct FixedEightColumnGrid {
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)'];

      build() {
        Column({ space: 6 }) {
          Text('columns：8').alignSelf(ItemAlign.Start)

          Row() {
            GridRow({ columns: 8 }) {
              ForEach(this.bgColors, (item: ResourceColor, index?: number | undefined) => {
                GridCol({ span: 1 }) {
                  Row() {
                    Text(`${index}`)
                  }.width('100%').height('50')
                }.backgroundColor(item)
              })
            }
            .width('100%').height('100%')
          }
          .height(160)
          .border({ color: 'rgb(39,135,217)', width: 2 })
          .width('90%')
        }
      }
    }

  • 当columns类型为GridRowColumnOption时，支持下面6种不同尺寸（xs，sm，md，lg，xl，xxl）设备的栅格列数设置，不同尺寸的设备支持配置不同的栅格列数。

    @Entry
    @Component
    struct GridRowColumnOptionLayout {
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)'];

      build() {
        GridRow({
          columns: { sm: 4, md: 8 },
          breakpoints: {
            value: ['320vp', '600vp', '840vp', '1440vp', '1600vp'] // 表示在保留默认断点['320vp', '600vp', '840vp']的同时自定义增加'1440vp', '1600vp'的断点，实际开发中需要根据实际使用场景，合理设置断点值实现一次开发多端适配。
          }
        }) {
          ForEach(this.bgColors, (item: ResourceColor, index?: number | undefined) => {
            GridCol({ span: 1 }) {
              Row() {
                Text(`${index}`)
              }.width('100%').height('50')
            }.backgroundColor(item)
          })
        }
        .height(200)
        .border({ color: 'rgb(39,135,217)', width: 2 })
      }
    }

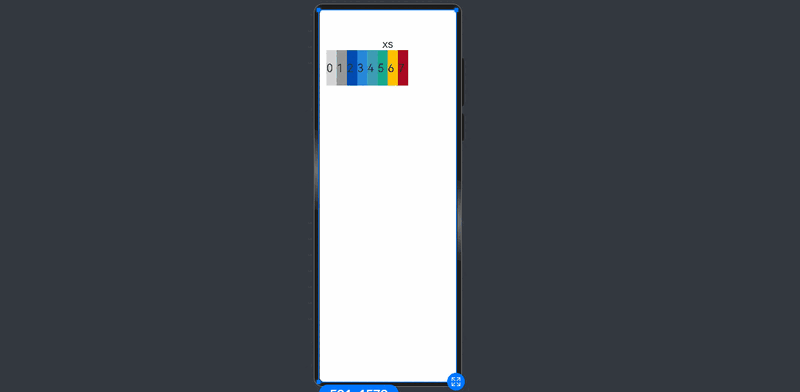

    API version 20之前布局显示（xs设备未配置栅格列数，取默认列数12）：

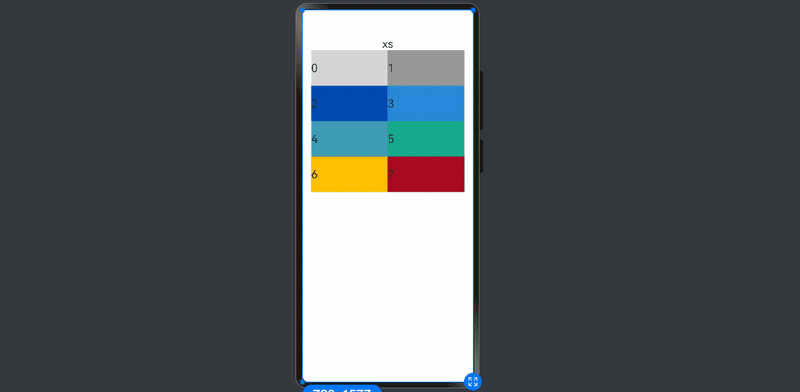

    API version 20及以后布局显示（xs设备继承sm设备栅格列数）：

    仅部分设置sm、md的栅格列数，未配置的xs、lg、xl、xxl设备根据栅格列数补全取默认值。

排列方向​

栅格布局中，可以通过设置GridRow的direction属性来指定栅格子组件在栅格容器中的排列方向。该属性可以设置为GridRowDirection.Row（从左往右排列）或GridRowDirection.RowReverse（从右往左排列），以满足不同的布局需求。通过合理的direction属性设置，可以使得页面布局更加灵活和符合设计要求。

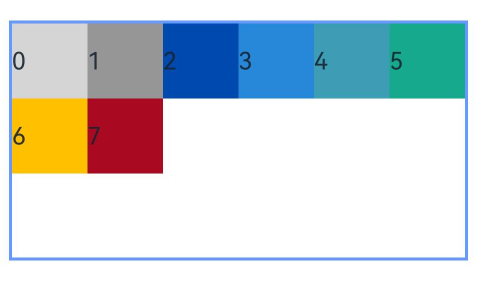

  • 子组件默认从左往右排列。

    GridRow({ direction: GridRowDirection.Row }) { /* ... */ }

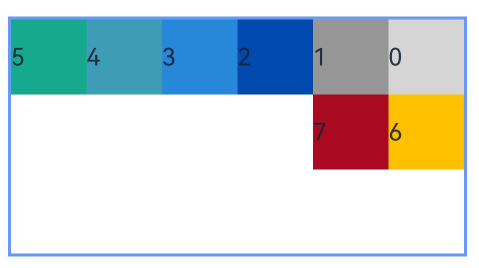

  • 子组件从右往左排列。

    GridRow({ direction: GridRowDirection.RowReverse }) { /* ... */ }

子组件间距​

GridRow中通过gutter属性设置子元素在水平和垂直方向的间距。

  • 当gutter类型为number时，同时设置栅格子组件间水平和垂直方向边距且相等。下例中，设置子组件水平与垂直方向距离相邻元素的间距为10。

    GridRow({ gutter: 10 }) { /* ... */ }

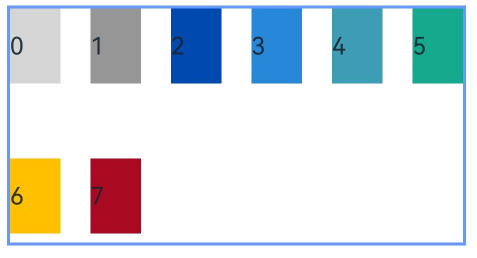

  • 当gutter类型为GutterOption时，单独设置栅格子组件水平垂直边距，x属性为水平方向间距，y为垂直方向间距。

    GridRow({ gutter: { x: 20, y: 50 } }) { /* ... */ }

子组件GridCol​

GridCol组件作为GridRow组件的子组件，通过给GridCol传参或者设置属性两种方式，设置span（占用列数），offset（偏移列数），order（元素序号）的值。

  • 设置span。

    let gSpan:Record<string,number> = { 'xs': 1, 'sm': 2, 'md': 3, 'lg': 4 }
    GridCol({ span: 2 }){}
    GridCol({ span: { xs: 1, sm: 2, md: 3, lg: 4 } }){}
    GridCol(){}.span(2)
    GridCol(){}.span(gSpan)

  • 设置offset。

    let gOffset:Record<string,number> = { 'xs': 1, 'sm': 2, 'md': 3, 'lg': 4 }
    GridCol({ offset: 2, span: 1 }){}
    GridCol({ offset: { xs: 2, sm: 2, md: 2, lg: 2 }, span: 1 }){}
    GridCol({ span: 1 }){}.offset(gOffset)

  • 设置order。

    let gOrder:Record<string,number> = { 'xs': 1, 'sm': 2, 'md': 3, 'lg': 4 }
    GridCol({ order: 2, span: 1 }){}
    GridCol({ order: { xs: 1, sm: 2, md: 3, lg: 4 }, span: 1 }){}
    GridCol({ span: 1 }){}.order(2)
    GridCol({ span: 1 }){}.order(gOrder)

span​

子组件占栅格布局的列数，决定了子组件的宽度。默认值为1。

span支持number和GridColColumnOption两种类型, 可按两种方式设置栅格子组件占栅格容器的列数。

  • 当span类型为number时，子组件在所有尺寸设备下占用的列数相同。

    // xxx.ets
    @Entry
    @Component
    struct SpanNumberExample {
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)'];

      build() {
        GridRow({ columns: 8 }) {
          ForEach(this.bgColors, (color: ResourceColor, index?: number | undefined) => {
            GridCol({ span: 2 }) {
              Row() {
                Text(`${index}`)
              }.width('100%').height('50vp')
            }
            .backgroundColor(color)
          })
        }
        .border({ color: 'rgb(39,135,217)', width: 2 })
        .height('150vp')
      }
    }

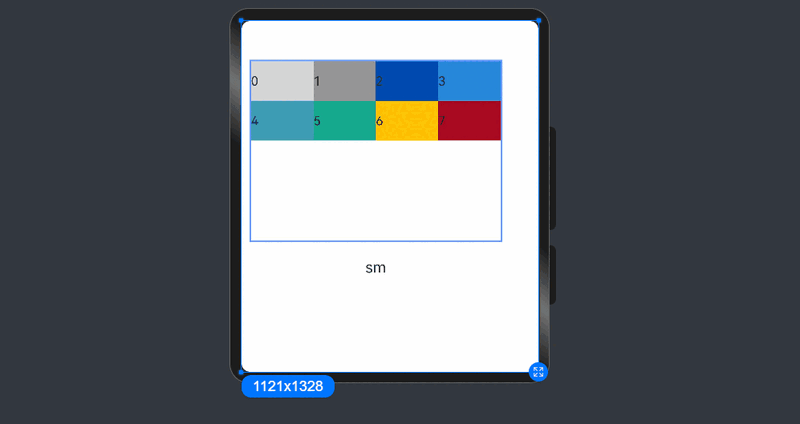

  • 当span类型为GridColColumnOption时，支持6种不同尺寸（xs，sm，md，lg，xl，xxl）设备中子组件所占列数设置，不同尺寸的设备下子组件支持配置不同列数。若仅部分设置sm、md的列数，未配置的xs、lg、xl、xxl设备根据列数补全取默认值。

    @Entry
    @Component
    struct SpanColumnOptionExample {
      @State currentBp: string = "unknown"
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)'];

      build() {
        Column({ space: 6 }) {
          GridRow({ columns: 8 }) {
            ForEach(this.bgColors, (color: ResourceColor, index?: number | undefined) => {
              GridCol({
                span: {
                  xs: 1,
                  sm: 2,
                  md: 3,
                  lg: 4
                }
              }) {
                Row() {
                  Text(`${index}`)
                }.width('100%').height('50vp')
              }
              .backgroundColor(color)
            })
          }
          .border({ color: 'rgb(39,135,217)', width: 2 })
          .height('150vp')
          .onBreakpointChange((breakPoint) => {
            this.currentBp = breakPoint
          })

          Text(this.currentBp)
        }
      }
    }

offset​

栅格子组件相对于前一个子组件的偏移列数，默认为0。

  • 当offset类型为number时，子组件偏移相同列数。

    @Entry
    @Component
    struct OffsetNumberExample {
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)'];

      build() {
        Column() {
          GridRow({ columns: 12 }) {
            ForEach(this.bgColors, (color: ResourceColor, index?: number | undefined) => {
              GridCol({ offset: 2, span: 1 }) {
                Row() {
                  Text('' + index)
                }.width('100%').height('50vp')
              }
              .backgroundColor(color)
            })
          }

          Blank().width('100%').height(150)
        }.border({ color: 'rgb(39,135,217)', width: 2 })
      }
    }

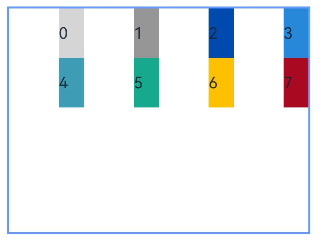

    在lg及以上尺寸的设备上，栅格分成12列，每一个子组件占1列，偏移2列，每个子组件及间距共占3列，1行放4个子组件。

  • 当offset类型为GridColColumnOption时，支持6种不同尺寸（xs，sm，md，lg，xl，xxl）设备中子组件所占列数设置，各个尺寸下数值可不同。

    @Entry
    @Component
    struct OffsetColumnOptionExample {
      @State currentBp: string = "unknown"
      @State bgColors: ResourceColor[] =
        ['rgb(213,213,213)', 'rgb(150,150,150)', 'rgb(0,74,175)', 'rgb(39,135,217)', 'rgb(61,157,180)', 'rgb(23,169,141)',
          'rgb(255,192,0)', 'rgb(170,10,33)'];

      build() {
        Column({ space: 6 }) {
          GridRow({ columns: 12 }) {
            ForEach(this.bgColors, (color: ResourceColor, index?: number | undefined) => {
              GridCol({
                offset: {
                  xs: 1,
                  sm: 2,
                  md: 3,
                  lg: 4
                },
                span: 1
              }) {
                Row() {
                  Text('' + index)
                }.width('100%').height('50vp')
              }
              .backgroundColor(color)
            })
          }
          .height(200)
          .border({ color: 'rgb(39,135,217)', width: 2 })
          .onBreakpointChange((breakPoint) => {
            this.currentBp = breakPoint
          })

          Text(this.currentBp)
        }
      }
    }

order​

栅格子组件的序号，决定子组件排列次序。当子组件不设置order或者设置相同的order, 子组件按照代码顺序展示。当子组件设置不同的order时，order较小的组件在前，较大的在后。

当子组件部分设置order，部分不设置order时，未设置order的子组件依次排序靠前，设置了order的子组件按照数值从小到大排列。

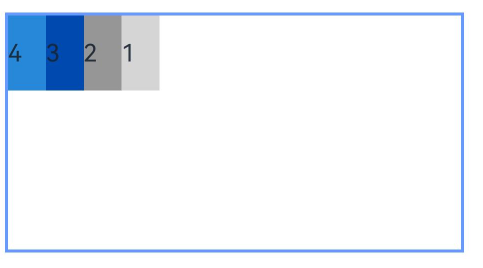

  • 当order类型为number时，子组件在任何尺寸下排序次序一致。

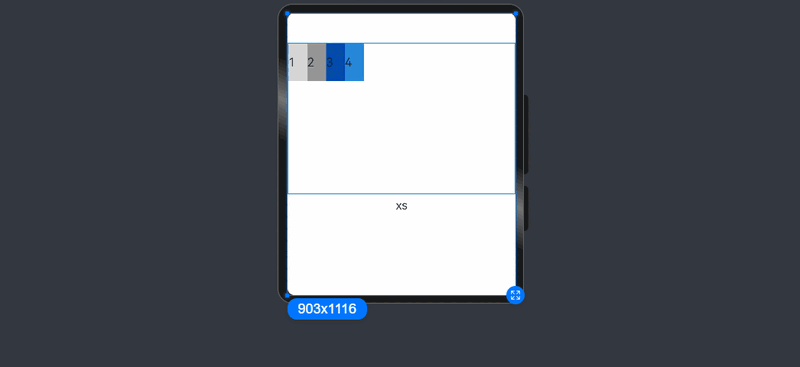

    GridRow({ columns: 12 }) {
      GridCol({ order: 4, span: 1 }) {
        Row() {
          Text('1')
        }.width('100%').height('50vp')
      }.backgroundColor('rgb(213,213,213)')

      GridCol({ order: 3, span: 1 }) {
        Row() {
          Text('2')
        }.width('100%').height('50vp')
      }.backgroundColor('rgb(150,150,150)')

      GridCol({ order: 2, span: 1 }) {
        Row() {
          Text('3')
        }.width('100%').height('50vp')
      }.backgroundColor('rgb(0,74,175)')

      GridCol({ order: 1, span: 1 }) {
        Row() {
          Text('4')
        }.width('100%').height('50vp')
      }.backgroundColor('rgb(39,135,217)')
    }.border({ width: 1, color: 'rgb(39,135,217)' }).height('200vp')

  • 当order类型为GridColColumnOption时，支持6种不同尺寸（xs，sm，md，lg，xl，xxl）设备中子组件排序次序设置。在xs设备中，子组件排列顺序为1234；sm为2341，md为3412，lg为2431。

    @Entry
    @Component
    struct OrderColumnOptionExample {
      @State currentBp: string = 'unknown'

      build() {
        Column({ space: 5 }) {
          GridRow({ columns: 12 }) {
            GridCol({
              order: { xs: 1, sm: 5, md: 3, lg: 7 }, span: 1 }) {
              Row() {
                Text('1')
              }.width('100%').height('50vp')
            }.backgroundColor('rgb(213,213,213)')

            GridCol({
              order: { xs: 2, sm: 2, md: 6, lg: 1 }, span: 1 }) {
              Row() {
                Text('2')
              }.width('100%').height('50vp')
            }.backgroundColor('rgb(150,150,150)')

            GridCol({ order: { xs: 3, sm: 3, md: 1, lg: 6 }, span: 1 }) {
              Row() {
                Text('3')
              }.width('100%').height('50vp')
            }.backgroundColor('rgb(0,74,175)')

            GridCol({ order: { xs: 4, sm: 4, md: 2, lg: 5 }, span: 1 }) {
              Row() {
                Text('4')
              }.width('100%').height('50vp')
            }.backgroundColor('rgb(39,135,217)')
          }.border({ width: 1, color: 'rgb(39,135,217)' }).height('200vp').onBreakpointChange((breakpoint) => {
            this.currentBp = breakpoint
          })

          Text(this.currentBp)
        }
      }
    }

栅格组件的嵌套使用​

栅格组件也可以嵌套使用，完成一些复杂的布局。

以下示例中，栅格把整个空间分为12份。第一层GridRow嵌套GridCol，分为中间大区域以及“footer”区域。第二层GridRow嵌套GridCol，分为“left”和“right”区域。子组件空间按照上一层父组件的空间划分，粉色的区域是屏幕空间的12列，绿色和蓝色的区域是父组件GridCol的12列，依次进行空间的划分。

@Entry
@Component
struct GridRowExample {
  build() {
    GridRow({ columns: 12 }) {
      GridCol({ span: 12 }) {
        GridRow({ columns: 12 }) {
          GridCol({ span: 2 }) {
            Row() {
              Text('left').fontSize(24)
            }
            .justifyContent(FlexAlign.Center)
            .height('90%')
          }.backgroundColor('#ff41dbaa')

          GridCol({ span: 10 }) {
            Row() {
              Text('right').fontSize(24)
            }
            .justifyContent(FlexAlign.Center)
            .height('90%')
          }.backgroundColor('#ff4168db')
        }
        .backgroundColor('#19000000')
      }

      GridCol({ span: 12 }) {
        Row() {
          Text('footer').width('100%').textAlign(TextAlign.Center)
        }.width('100%').height('10%').backgroundColor(Color.Pink)
      }
    }.width('100%').height(300)
  }
}

综上所述，栅格组件提供了丰富的自定义能力，功能非常灵活和强大。只需要明确栅格在不同断点下的Columns、Margin、Gutter及span等参数，即可确定最终布局，无需关心具体的设备类型及设备状态（如横竖屏）等。
