自定义渲染 (XComponent)

概述

XComponent组件作为一种渲染组件，可用于EGL/OpenGLES和媒体数据写入，通过使用XComponent持有的“NativeWindow”渲染画面，满足开发需要实现高级自定义渲染的需求，例如相机预览流的显示和游戏画面的渲染。开发者可通过指定XComponent组件的type字段来实现不同的渲染方式，分别为XComponentType.SURFACE和XComponentType.TEXTURE。对于SURFACE类型，开发者将定制的绘制内容单独展示到屏幕上。对于TEXTURE类型，开发者将定制的绘制内容和XComponent组件的内容合成后展示到屏幕上。

可以将XComponent类比为一个“画布”，在其上支持使用各种渲染技术（如OpenGL、Vulkan等）绘制复杂的图形，而XComponent组件则负责管理这个画布的位置、大小和各种交互事件。

目前XComponent主要用于两类场景：

场景类型	使用场景
高性能渲染	游戏画面、3D图形、复杂动画等。
媒体数据处理	相机预览、视频播放、图像处理等。

约束与限制

当开发者传输的绘制内容包含透明元素时，Surface区域的显示效果会与下方内容进行合成展示。例如，若传输的内容完全透明，且XComponent的背景色被设置为黑色，同时Surface保持默认的大小与位置，则最终显示的将是一片黑色区域。

XComponent渲染上屏原理

XComponent持有一个Surface，开发者能通过调用NativeWindow等接口，申请并提交Buffer至图形队列，以此方式将自绘制内容传送至该Surface，其主体流程如下：

应用RequestBuffer获取空闲帧 → 应用生产帧数据 → 应用调用FlushBuffer提交到BufferQueue → 系统渲染侧通过AcquireBuffer获取帧 → 渲染到屏幕 → 系统渲染侧通过调用ReleaseBuffer释放。

经过上述流程，应用自绘制的内容就可以显示在XComponent持有的Surface区域，而XComponent则负责将此Surface整合进UI界面，其中展示的内容正是开发者发送的自绘制内容。Surface的默认位置与大小与XComponent组件一致，开发者可利用setXComponentSurfaceRect接口自定义调整Surface的位置和大小。XComponent组件负责创建Surface，并通过回调将Surface的相关信息告知应用。应用可以通过一系列接口设定Surface的属性。该组件本身不对所绘制的内容进行感知，亦不提供渲染绘制的接口。

主体流程中提到需要应用进行的RequestBuffer和FlushBuffer操作，在具体场景下一般已经被相关API（如相机模块、播放器模块、OpenGL相关接口等）封装，应用的实际开发者只需按要求调用这些API即可，不需要直接操作BufferQueue。

创建XComponent和管理Surface生命周期

为满足开发者的各种需求，XComponent组件提供了多种创建方式以及多种Surface生命周期的管理方式，下面将进行介绍。

创建XComponent

目前ArkUI提供了三种UI组件的创建方式，分别是使用ArkTS声明式UI描述创建、使用ArkTS自定义组件节点创建以及使用NDK接口创建。

通用UI界面开发场景下，建议使用ArkTS声明式UI描述创建XComponent组件。对于需要使用ArkTS自定义组件节点创建以及NDK接口创建的具体场景请参考这两种创建方式的相关介绍。

管理XComponent持有Surface的生命周期

在XComponent渲染上屏原理中提到，XComponent能够显示应用自绘制的内容依赖的是其持有的Surface，因此了解如何获取XComponent持有的Surface的生命周期也十分重要。

XComponent推荐使用两种方式获取XComponent持有Surface的生命周期，分别为在ArkTS侧使用XComponentController管理Surface生命周期，以及在Native侧使用OH_ArkUI_SurfaceHolder管理Surface生命周期。

对于需要在ArkTS侧使用已封装接口进行功能开发（如相机预览、视频播放等）或对跨语言性能损耗不敏感的跨语言开发，建议直接在ArkTS侧使用XComponentController管理Surface生命周期。其生命周期的触发时机如下：

onSurfaceCreated回调

触发时刻：XComponent创建完成且创建好Surface后触发。

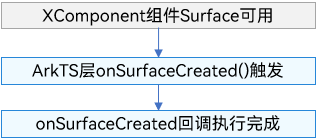

ArkTS侧onSurfaceCreated的时序如下图：
onSurfaceChanged回调

触发时刻：Surface大小变化触发重新布局之后触发。

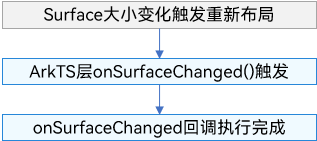

ArkTS侧onSurfaceChanged的时序如下图：
onSurfaceDestroyed回调

触发时刻：XComponent组件被销毁时触发，与一般ArkUI的组件销毁时机一致。

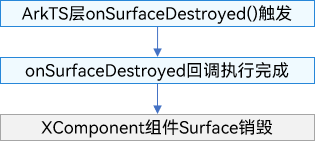

ArkTS侧onSurfaceDestroyed的时序图：

对于复杂的交互逻辑需跨语言开发，追求极致渲染性能或业务需求自主控制Surface的创建和销毁的，建议在Native侧使用OH_ArkUI_SurfaceHolder管理Surface生命周期。其生命周期触发时机如下：

OnSurfaceCreated回调

触发时刻：XComponent创建完成且Surface绑定生命周期回调后，满足以下任一条件时触发。
1. 组件上树且autoInitialize = true。
2. 调用OH_ArkUI_XComponent_Initialize。

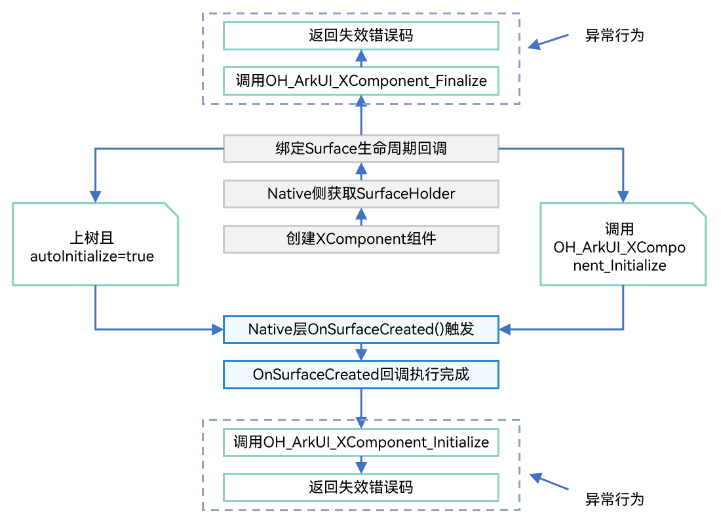

Native侧OnSurfaceCreated的时序如下图：
OnSurfaceChanged回调

触发时刻：OnSurfaceCreated回调成功触发且Surface大小变化触发重新布局之后触发。

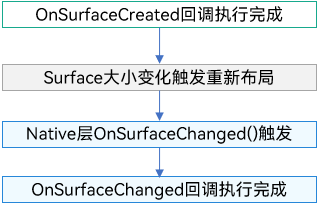

Native侧OnSurfaceChanged的时序如下图：
OnSurfaceDestroyed回调

触发时刻：组件下树且autoInitialize=true 或者调用 OH_ArkUI_XComponent_Finalize后触发。

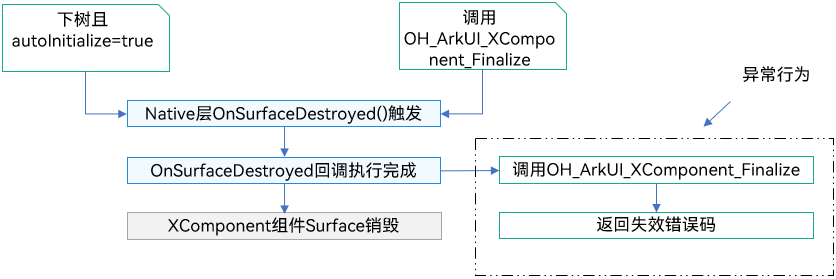

Native侧OnSurfaceDestroyed的时序图：

XComponent的开发范式

将创建XComponent和管理XComponent持有Surface的生命周期进行排列组合，除使用NDK接口创建的XComponent无法在ArkTS侧使用XComponentController来管理Surface生命周期外，目前共有以下五种XComponent开发范式：

通过ArkTS声明式UI描述来创建组件并结合XComponentController实现对Surface生命周期的管理。

import nativeRender from 'libnativerender.so';

// 重写XComponentController，设置生命周期回调
class MyXComponentController extends XComponentController{
  onSurfaceCreated(surfaceId: string): void {
    console.info(`onSurfaceCreated surfaceId: ${surfaceId}`);
    nativeRender.SetSurfaceId(BigInt(surfaceId));
  }
  onSurfaceChanged(surfaceId: string, rect: SurfaceRect): void {
    console.info(`onSurfaceChanged surfaceId: ${surfaceId}, rect: ${JSON.stringify(rect)}}`);
    // 在onSurfaceChanged中调用ChangeSurface绘制内容
    nativeRender.ChangeSurface(BigInt(surfaceId), rect.surfaceWidth, rect.surfaceHeight);
  }
  onSurfaceDestroyed(surfaceId: string): void {
    console.info(`onSurfaceDestroyed surfaceId: ${surfaceId}`);
    nativeRender.DestroySurface(BigInt(surfaceId));
  }
}

@Entry
@Component
struct Index {
  @State currentStatus: string = 'index';
  xComponentController: XComponentController = new MyXComponentController();
  build() {
    Column() {
      // ···
      // 在xxx.ets中定义XComponent
      Column({ space: 10 }) {
        XComponent({
          type: XComponentType.SURFACE,
          controller: this.xComponentController
        })
        Text(this.currentStatus)
          .fontSize('24fp')
          .fontWeight(500)
      }
      .onClick(() => {
        let surfaceId = this.xComponentController.getXComponentSurfaceId();
        nativeRender.ChangeColor(BigInt(surfaceId));
        let hasChangeColor: boolean = false;
        if (nativeRender.GetXComponentStatus(BigInt(surfaceId))) {
          hasChangeColor = nativeRender.GetXComponentStatus(BigInt(surfaceId)).hasChangeColor;
        }
        if (hasChangeColor) {
          this.currentStatus = "change color";
        }
      })
      // ···
    }
    .width('100%')
    .height('100%')
  }
}

通过ArkTS声明式UI描述来创建组件并结合OH_ArkUI_SurfaceHolders实现对Surface生命周期的管理。

import native from 'libnativerender.so';

// ...

@Component
export struct SurfaceHolderDeclarative {
  @State currentStatus: string = 'init';
  private xcNode: FrameNode | null = null;
  build() {
    NavDestination() {
      // ...
      Column({ space: 10 }) {
        // 创建XComponent组件
        XComponent({
          type: XComponentType.SURFACE,
        })
          .id('XComponentSurfaceHolder')
          .onAttach(() => {
            this.xcNode = this.getUIContext().getAttachedFrameNodeById('XComponentSurfaceHolder');
            if (!this.xcNode) {
              return;
            }
            native.bindNode('XComponentSurfaceHolder', this.xcNode); // 跨语言调用至Native侧获取SurfaceHolder并绑定Surface生命周期回调
          })
          .onDetach(() => {
            native.unbindNode('XComponentSurfaceHolder');
            this.xcNode = null;
          })
      }
      // ...
    }
  }
}

Native侧获取SurfaceHolder并绑定Surface生命周期回调的具体实现。

napi_value PluginManager::BindNode(napi_env env, napi_callback_info info)
{
    size_t argc = 2;
    napi_value args[2] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
    std::string nodeId = value2String(env, args[0]);
    ArkUI_NodeHandle handle;
    OH_ArkUI_GetNodeHandleFromNapiValue(env, args[1], &handle);             // 获取nodeHandle
    OH_ArkUI_SurfaceHolder *holder = OH_ArkUI_SurfaceHolder_Create(handle); // 获取SurfaceHolder
    nodeHandleMap_[nodeId] = handle;
    surfaceHolderMap_[handle] = holder;
    auto callback = OH_ArkUI_SurfaceCallback_Create(); // 创建SurfaceCallback
    callbackMap_[holder] = callback;
    auto render = new EGLRender();
    OH_ArkUI_SurfaceHolder_SetUserData(holder, render);                                // 将render保存在holder中
    OH_ArkUI_SurfaceCallback_SetSurfaceCreatedEvent(callback, OnSurfaceCreatedNative); // 注册OnSurfaceCreated回调
    OH_ArkUI_SurfaceCallback_SetSurfaceChangedEvent(callback, OnSurfaceChangedNative); // 注册OnSurfaceChanged回调
    OH_ArkUI_SurfaceCallback_SetSurfaceDestroyedEvent(callback, OnSurfaceDestroyedNative); // 注册OnSurfaceDestroyed回调
    OH_ArkUI_SurfaceHolder_AddSurfaceCallback(holder, callback);                // 注册SurfaceCallback回调
    // ...
    return nullptr;
}

通过ArkTS自定义组件节点来创建组件并结合XComponentController实现对Surface生命周期的管理。

// 重写XComponentController，设置生命周期回调
class MyXComponentController extends XComponentController {
  onSurfaceCreated(surfaceId: string): void {
    console.info(`onSurfaceCreated surfaceId: ${surfaceId}`);
  }

  onSurfaceChanged(surfaceId: string, rect: SurfaceRect): void {
    console.info(`onSurfaceChanged surfaceId: ${surfaceId}, rect: ${JSON.stringify(rect)}}`);
  }

  onSurfaceDestroyed(surfaceId: string): void {
    console.info(`onSurfaceDestroyed surfaceId: ${surfaceId}`);
  }
}

class MyNodeController extends NodeController {
  public xComponent: typeNode.XComponent | undefined = undefined;
  public xComponentId: string = 'xcp' + (new Date().getTime());
  public node: FrameNode | undefined = undefined;
  public column: typeNode.Column | undefined = undefined;
  private xcController: MyXComponentController = new MyXComponentController();

  makeNode(uiContext: UIContext): FrameNode | null {
    this.node = new FrameNode(uiContext);
    this.column = typeNode.createNode(uiContext, 'Column')
    this.column.initialize()
      .width('100%')
      .height('100%')
    try {
      this.node.appendChild(this.column);
    } catch (error) {
      console.error('Fail to append child: ', error);
    }
    // 创建XComponent组件节点，并绑定XComponentController
    this.xComponent =
      typeNode.createNode(uiContext, 'XComponent', { type: XComponentType.SURFACE, controller: this.xcController });
    this.xComponent.attribute
    try {
      this.column.appendChild(this.xComponent);
    } catch (error) {
      console.error('Fail to append child: ', error);
    }
    return this.node;
  }
}

通过ArkTS自定义组件节点来创建组件并结合OH_ArkUI_SurfaceHolder实现对Surface生命周期的管理。

import native from 'libnativerender.so';
import { FrameNode, NodeController, typeNode, UIContext } from '@kit.ArkUI';

class MyNodeController extends NodeController {
  // ...

  makeNode(uiContext: UIContext): FrameNode | null {
    // ...
    // 创建XComponent组件节点
    this.xComponent = typeNode.createNode(uiContext, 'XComponent', { type: XComponentType.SURFACE });
    this.xComponent.attribute
      .id(this.xComponentId)
      .focusable(true)
      .focusOnTouch(true)
    native.bindNode(this.xComponentId, this.xComponent) // 跨语言调用至Native侧绑定Surface生命周期回调
    // ...
  }

  // ...
}

// ...

@Component
export struct SurfaceHolderTypeNode {
  // ...
  myNodeController: MyNodeController = new MyNodeController();

  build() {
    NavDestination() {
      Column() {
        // ...
        Column() {
          if (this.isShow) {
            NodeContainer(this.myNodeController)
              .width(200)
              .height(200)
              .focusable(true)
              .focusOnTouch(true)
              .defaultFocus(true)
          }
        }.height(200)
        // ...
      }
      .width('100%')
    }
  }
}

Native侧绑定Surface生命周期回调的具体实现。

napi_value PluginManager::BindNode(napi_env env, napi_callback_info info)
{
    size_t argc = 2;
    napi_value args[2] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
    std::string nodeId = value2String(env, args[0]);
    ArkUI_NodeHandle handle;
    OH_ArkUI_GetNodeHandleFromNapiValue(env, args[1], &handle);             // 获取nodeHandle
    OH_ArkUI_SurfaceHolder *holder = OH_ArkUI_SurfaceHolder_Create(handle); // 获取SurfaceHolder
    nodeHandleMap_[nodeId] = handle;
    surfaceHolderMap_[handle] = holder;
    auto callback = OH_ArkUI_SurfaceCallback_Create(); // 创建SurfaceCallback
    callbackMap_[holder] = callback;
    auto render = new EGLRender();
    OH_ArkUI_SurfaceHolder_SetUserData(holder, render);                                // 将render保存在holder中
    OH_ArkUI_SurfaceCallback_SetSurfaceCreatedEvent(callback, OnSurfaceCreatedNative); // 注册OnSurfaceCreated回调
    OH_ArkUI_SurfaceCallback_SetSurfaceChangedEvent(callback, OnSurfaceChangedNative); // 注册OnSurfaceChanged回调
    OH_ArkUI_SurfaceCallback_SetSurfaceDestroyedEvent(callback, OnSurfaceDestroyedNative); // 注册OnSurfaceDestroyed回调
    OH_ArkUI_SurfaceHolder_AddSurfaceCallback(holder, callback);                // 注册SurfaceCallback回调
    return nullptr;
}

通过NDK接口来创建组件并使用OH_ArkUI_SurfaceHolder实现对Surface生命周期的管理。

@Component
export struct SurfaceHolderNDK {
  @State currentStatus: string = 'init';
  private nodeContent: NodeContent = new NodeContent();

  aboutToAppear(): void {
    nativeNode.createNativeNode(this.nodeContent, 'SurfaceHolderNDK');
    this.currentStatus = 'index'
  }

  build() {
    NavDestination() {
      Column() {
        // ...
        Column({ space: 10 }) {
          ContentSlot(this.nodeContent);
          // ...
        }
        // ...
      }
      .width('100%')
      .height('100%')
    }
  }
}

Native侧createNativeNode可以参照如下代码实现。

napi_value PluginManager::createNativeNode(napi_env env, napi_callback_info info)
{
    // ...
    ArkUI_NodeContentHandle nodeContentHandle_ = nullptr;
    OH_ArkUI_GetNodeContentFromNapiValue(env, args[0], &nodeContentHandle_);
    nodeAPI = reinterpret_cast<ArkUI_NativeNodeAPI_1 *>(
        OH_ArkUI_QueryModuleInterfaceByName(ARKUI_NATIVE_NODE, "ArkUI_NativeNodeAPI_1"));
    std::string tag = value2String(env, args[1]);
    // ...
    if (nodeAPI != nullptr && nodeAPI->createNode != nullptr && nodeAPI->addChild != nullptr) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager", "CreateNativeNode tag=%{public}s",
                     tag.c_str());
        auto nodeContentEvent = [](ArkUI_NodeContentEvent *event) {
          ArkUI_NodeContentHandle handle = OH_ArkUI_NodeContentEvent_GetNodeContentHandle(event);
          std::string *userData = reinterpret_cast<std::string *>(OH_ArkUI_NodeContent_GetUserData(handle));
          if (!userData) {
              return;
          }
          if (OH_ArkUI_NodeContentEvent_GetEventType(event) != NODE_CONTENT_EVENT_ON_ATTACH_TO_WINDOW) {
              return;
          }
          ArkUI_NodeHandle testNode;
          if (userData->find("SurfaceHolder") == std::string::npos) {
              // ...
          } else {
              // 创建XComponent组件并使用SurfaceHolder管理Surface生命周期
              testNode = CreateNodeHandleUsingSurfaceHolder(*userData);
          }
          delete userData;
          userData = nullptr;
          OH_ArkUI_NodeContent_AddNode(handle, testNode);
      };
        OH_ArkUI_NodeContent_RegisterCallback(nodeContentHandle_, nodeContentEvent);
    }
    return nullptr;
}

创建XComponent组件并使用SurfaceHolder管理Surface生命周期的实现如下。

ArkUI_NodeHandle CreateNodeHandleUsingSurfaceHolder(const std::string &tag)
{
    ArkUI_NodeHandle column = nodeAPI->createNode(ARKUI_NODE_COLUMN);
    // ...
    xc = nodeAPI->createNode(ARKUI_NODE_XCOMPONENT); // 创建XComponent节点
    // ...
    OH_ArkUI_SurfaceHolder *holder = OH_ArkUI_SurfaceHolder_Create(xc); // 获取SurfaceHolder
    PluginManager::surfaceHolderMap_[xc] = holder;
    PluginManager::nodeHandleMap_[tag] = xc;
    auto callback = OH_ArkUI_SurfaceCallback_Create(); // 创建SurfaceCallback
    PluginManager::callbackMap_[holder] = callback;
    auto render = new EGLRender();
    OH_ArkUI_SurfaceHolder_SetUserData(holder, render);                                // 将render保存在holder中
    OH_ArkUI_SurfaceCallback_SetSurfaceCreatedEvent(callback, OnSurfaceCreatedNative); // 注册OnSurfaceCreated回调
    OH_ArkUI_SurfaceCallback_SetSurfaceChangedEvent(callback, OnSurfaceChangedNative); // 注册OnSurfaceChanged回调
    OH_ArkUI_SurfaceCallback_SetSurfaceDestroyedEvent(callback, OnSurfaceDestroyedNative); // 注册OnSurfaceDestroyed回调
    OH_ArkUI_SurfaceHolder_AddSurfaceCallback(holder, callback); // 添加SurfaceCallback回调
    if (!nodeAPI->addNodeEventReceiver(xc, onEvent)) {           // 添加事件监听，返回成功码 0
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "addNodeEventReceiver error");
    }
    if (!nodeAPI->registerNodeEvent(xc, NODE_TOUCH_EVENT, 0, nullptr)) { // 用C接口注册touch事件，返回成功码 0
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "registerTouchEvent error");
    }
    nodeAPI->addChild(column, xc); // 将XComponent挂载到Column下
    return column;
}

OH_NativeXComponent向OH_ArkUI_SurfaceHolder的迁移

从API version 8开始，开发者可以通过基于OH_NativeXComponent实例相关的接口进行XComponent组件Surface的生命周期监听、获取NativeWindow实例以及监听基础事件，实现渲染绘制和响应交互功能。但使用OH_NativeXComponent相关的接口存在以下问题：

OH_NativeXComponent实例生命周期与XComponent组件强相关，开发者如果在XComponent组件销毁后仍然操作该对象将可能出现稳定性问题，造成应用的崩溃。
OH_NativeXComponent提供的交互事件接口不够丰富，只提供基础的触摸、鼠标、键盘交互接口，开发者若想识别长按、拖拽等高级手势需要自己写识别逻辑。

基于上述问题，建议使用OH_ArkUI_SurfaceHolder相关接口代替OH_NativeXComponent相关接口，以下以使用ArkTS声明式UI描述创建组件为例，介绍如何将使用OH_NativeXComponent管理Surface生命周期切换为使用OH_ArkUI_SurfaceHolder管理Surface生命周期。

组件创建

组件创建过程中的主要差异在于使用OH_NativeXComponent需要传入id和libraryname属性以支持在Native侧获取对应的OH_NativeXComponent实例；而使用OH_ArkUI_SurfaceHolder管理Surface生命周期的XComponent不再需要在XComponent的构造参数中传入id和libraryname属性，而是直接将组件对应的FrameNode节点传递至Native侧进行生命周期绑定和其他设置。

OH_NativeXComponent

XComponent({
  id: 'xcomponentId',
  type: XComponentType.SURFACE,
  libraryname: 'nativerender' // 利用id和libraryname属性在Native侧获取NativeXcomponent并绑定Surface生命周期
})
  .onLoad((xComponentContext) => {
    this.xComponentContext = xComponentContext as XComponentContext;
    this.currentStatus = 'index';
  })
  .onDestroy(() => {
    console.info('onDestroy');
  })
  .id('xcomponent')

OH_ArkUI_SurfaceHolder

XComponent({
  type: XComponentType.SURFACE,
})
  .id('XComponentSurfaceHolder')
  .onAttach(() => {
    this.xcNode = this.getUIContext().getAttachedFrameNodeById('XComponentSurfaceHolder');
    if (!this.xcNode) {
      return;
    }
    native.bindNode('XComponentSurfaceHolder', this.xcNode); // 跨语言调用至Native侧获取SurfaceHolder并绑定Surface生命周期回调
    this.currentStatus = 'index';
  })
  .onDetach(() => {
    native.unbindNode('XComponentSurfaceHolder');
    this.xcNode = null;
  })

绑定Surface生命周期

绑定Surface生命周期中的主要差异在于注册生命周期回调的接口不同，具体回调内执行的逻辑基本保持不变。

OH_NativeXComponent

void PluginManager::Export(napi_env env, napi_value exports)
{
    if ((env == nullptr) || (exports == nullptr)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager", "Export: env or exports is null");
        return;
    }

    napi_value exportInstance = nullptr;
    // 利用OH_NATIVE_XCOMPONENT_OBJ字段获取NativeXComponent实例
    if (napi_get_named_property(env, exports, OH_NATIVE_XCOMPONENT_OBJ, &exportInstance) != napi_ok) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager", "Export: napi_get_named_property fail");
        return;
    }

    OH_NativeXComponent *nativeXComponent = nullptr;
    if (napi_unwrap(env, exportInstance, reinterpret_cast<void **>(&nativeXComponent)) != napi_ok) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager", "Export: napi_unwrap fail");
        return;
    }

    char idStr[OH_XCOMPONENT_ID_LEN_MAX + 1] = {'\0'};
    uint64_t idSize = OH_XCOMPONENT_ID_LEN_MAX + 1;
    // 从NativeXComponent实例中获取id属性用来和ArkTS侧的XComponent组件一一对应
    if (OH_NativeXComponent_GetXComponentId(nativeXComponent, idStr, &idSize) != OH_NATIVEXCOMPONENT_RESULT_SUCCESS) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager",
                     "Export: OH_NativeXComponent_GetXComponentId fail");
        return;
    }

    std::string id(idStr);
    auto context = PluginManager::GetInstance();
    if ((context != nullptr) && (nativeXComponent != nullptr)) {
        context->SetNativeXComponent(id, nativeXComponent);
        auto render = context->GetRender(id);
        if (render != nullptr) {
            // 注册Surface生命周期
            render->RegisterCallback(nativeXComponent);
            render->Export(env, exports);
        }
    }
}

注册Surface生命周期。

void PluginRender::RegisterCallback(OH_NativeXComponent* nativeXComponent)
{
    renderCallback_.OnSurfaceCreated = OnSurfaceCreatedCB;
    renderCallback_.OnSurfaceChanged = OnSurfaceChangedCB;
    renderCallback_.OnSurfaceDestroyed = OnSurfaceDestroyedCB;
    // ...
    OH_NativeXComponent_RegisterCallback(nativeXComponent, &renderCallback_);
    // ...
}

OH_ArkUI_SurfaceHolder

napi_value PluginManager::BindNode(napi_env env, napi_callback_info info)
{
    size_t argc = 2;
    napi_value args[2] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
    std::string nodeId = value2String(env, args[0]);
    ArkUI_NodeHandle handle;
    OH_ArkUI_GetNodeHandleFromNapiValue(env, args[1], &handle);             // 获取nodeHandle
    OH_ArkUI_SurfaceHolder *holder = OH_ArkUI_SurfaceHolder_Create(handle); // 获取SurfaceHolder
    nodeHandleMap_[nodeId] = handle;
    surfaceHolderMap_[handle] = holder;
    auto callback = OH_ArkUI_SurfaceCallback_Create(); // 创建SurfaceCallback
    callbackMap_[holder] = callback;
    auto render = new EGLRender();
    OH_ArkUI_SurfaceHolder_SetUserData(holder, render);                                // 将render保存在holder中
    OH_ArkUI_SurfaceCallback_SetSurfaceCreatedEvent(callback, OnSurfaceCreatedNative); // 注册OnSurfaceCreated回调
    OH_ArkUI_SurfaceCallback_SetSurfaceChangedEvent(callback, OnSurfaceChangedNative); // 注册OnSurfaceChanged回调
    OH_ArkUI_SurfaceCallback_SetSurfaceDestroyedEvent(callback, OnSurfaceDestroyedNative); // 注册OnSurfaceDestroyed回调
    OH_ArkUI_SurfaceHolder_AddSurfaceCallback(holder, callback);                // 注册SurfaceCallback回调
    // ...
    return nullptr;
}

获取NativeWindow方式

获取NativeWindow方式的差异如下：

OH_NativeXComponent

在OnSurfaceCreated等生命周期回调返回的参数(即下面的void *window)中获取。

void OnSurfaceCreatedCB(OH_NativeXComponent *component, void *window)
{
    // ...
}
void OnSurfaceChangedCB(OH_NativeXComponent *component, void *window)
{
    // ...
}
void OnSurfaceDestroyedCB(OH_NativeXComponent *component, void *window)
{
    // ...
}
void DispatchTouchEventCB(OH_NativeXComponent *component, void *window)
{
    // ...
}

OH_ArkUI_SurfaceHolder

调用OH_ArkUI_XComponent_GetNativeWindow接口从OH_ArkUI_SurfaceHolder中获取。

void OnSurfaceCreatedNative(OH_ArkUI_SurfaceHolder *holder)
{
    auto window = OH_ArkUI_XComponent_GetNativeWindow(holder); // 获取native window
    // ...
}

监听交互事件

使用OH_NativeXComponent方式进行交互事件的监听，只能使用OH_NativeXComponent上相关的接口监听触摸、鼠标、按键等基础事件。而使用OH_ArkUI_SurfaceHolder相关的接口，除监听基础事件外还能监听长按、拖拽等高级手势。

OH_NativeXComponent

renderCallback_.DispatchTouchEvent = DispatchTouchEventCB; // 注册触摸事件
OH_NativeXComponent_RegisterCallback(nativeXComponent, &renderCallback_);
mouseCallback_.DispatchMouseEvent = DispatchMouseEventCB;
mouseCallback_.DispatchHoverEvent = DispatchHoverEventCB;
OH_NativeXComponent_RegisterMouseEventCallback(nativeXComponent, &mouseCallback_); // 注册鼠标事件

OH_NativeXComponent_RegisterFocusEventCallback(nativeXComponent, OnFocusEventCB); // 注册获焦事件
OH_NativeXComponent_RegisterKeyEventCallback(nativeXComponent, OnKeyEventCB);  // 注册按键事件
OH_NativeXComponent_RegisterBlurEventCallback(nativeXComponent, OnBlurEventCB); // 注册失焦事件

OH_ArkUI_SurfaceHolder

以下只以注册touch事件为例，鼠标、按键以及更多的手势请参考监听组件事件。

if (!nodeAPI->addNodeEventReceiver(handle, onEvent)) { // 添加事件监听，返回成功码 0
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "addNodeEventReceiver error");
}
if (!nodeAPI->registerNodeEvent(handle, NODE_TOUCH_EVENT, 0, nullptr)) { // 用C接口注册touch事件，返回成功码 0
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "registerTouchEvent error");
}

开发示例

在Native侧使用NativeWindow进行渲染绘制

以下展示完整使用NativeWindow和EGL接口进行自绘制的示例，主要开发场景如下：

在ArkTS侧创建的XComponent组件可以将其对应的FrameNode节点传递到Native侧以获取ArkUI_NodeHandle，或者在Native侧直接创建XComponent组件对应的ArkUI_NodeHandle，然后调用OH_ArkUI_SurfaceHolder_Create接口创建OH_ArkUI_SurfaceHolder实例。
基于OH_ArkUI_SurfaceHolder实例注册相应的生命周期回调，获取NativeWindow实例。
利用NativeWindow和EGL接口开发自定义绘制内容，并申请提交Buffer到图形队列。
XComponent组件相关的无障碍、可变帧率等能力根据ArkUI_NodeHandle通过相关接口来实现。
XComponent组件上的基础事件（如点击、触摸）和手势事件（如滑动、缩放）可通过ArkUI_NodeHandle对象使用ArkUI NDK接口来监听，具体可参考监听组件事件。

接口说明

接口名	描述
OH_ArkUI_QueryModuleInterfaceByName(ArkUI_NativeAPIVariantKind type, const char* structName)	获取指定类型的Native模块接口集合。
OH_ArkUI_XComponent_GetNativeWindow(OH_ArkUI_SurfaceHolder* surfaceHolder)	获取与OH_ArkUI_SurfaceHolder实例关联的nativeWindow。
OH_ArkUI_SurfaceHolder_RemoveSurfaceCallback(OH_ArkUI_SurfaceHolder* surfaceHolder, OH_ArkUI_SurfaceCallback* callback)	从OH_ArkUI_SurfaceHolder实例中移除先前添加的Surface生命周期回调。
OH_ArkUI_SurfaceCallback_Dispose(OH_ArkUI_SurfaceCallback* callback)	释放OH_ArkUI_SurfaceCallback对象。
OH_ArkUI_SurfaceHolder_Dispose(OH_ArkUI_SurfaceHolder* surfaceHolder)	释放OH_ArkUI_SurfaceHolder对象。
OH_ArkUI_NodeEvent_GetEventType(ArkUI_NodeEvent* event)	从组件事件获取事件类型。
OH_ArkUI_NodeEvent_GetNodeHandle(ArkUI_NodeEvent* event)	获取触发组件事件的组件对象。
OH_ArkUI_GetNodeHandleFromNapiValue(napi_env env, napi_value frameNode, ArkUI_NodeHandle* handle)	获取ArkTS侧创建的FrameNode节点对象映射到Native侧的ArkUI_NodeHandle。
OH_ArkUI_SurfaceHolder_Create(ArkUI_NodeHandle node)	从XComponent节点创建一个OH_ArkUI_SurfaceHolder对象。
OH_ArkUI_SurfaceCallback_Create()	创建一个OH_ArkUI_SurfaceCallback对象。
OH_ArkUI_SurfaceCallback_SetSurfaceCreatedEvent(OH_ArkUI_SurfaceCallback* callback, void (onSurfaceCreated)(OH_ArkUI_SurfaceHolder surfaceHolder))	往OH_ArkUI_SurfaceCallback对象中注册onSurfaceCreated回调。
OH_ArkUI_SurfaceCallback_SetSurfaceChangedEvent(OH_ArkUI_SurfaceCallback* callback, void (onSurfaceChanged)(OH_ArkUI_SurfaceHolder surfaceHolder, uint64_t width, uint64_t height))	往OH_ArkUI_SurfaceCallback对象中注册onSurfaceChanged回调。
OH_ArkUI_SurfaceCallback_SetSurfaceDestroyedEvent(OH_ArkUI_SurfaceCallback* callback, void (onSurfaceDestroyed)(OH_ArkUI_SurfaceHolder surfaceHolder))	往OH_ArkUI_SurfaceCallback对象中注册onSurfaceDestroyed回调。
OH_ArkUI_SurfaceCallback_SetSurfaceShowEvent(OH_ArkUI_SurfaceCallback* callback, void (onSurfaceShow)(OH_ArkUI_SurfaceHolder surfaceHolder))	往OH_ArkUI_SurfaceCallback对象中注册onSurfaceShow回调。
OH_ArkUI_SurfaceCallback_SetSurfaceHideEvent(OH_ArkUI_SurfaceCallback* callback, void (onSurfaceHide)(OH_ArkUI_SurfaceHolder surfaceHolder))	往OH_ArkUI_SurfaceCallback对象中注册onSurfaceHide回调。
OH_ArkUI_XComponent_RegisterOnFrameCallback(ArkUI_NodeHandle node, void (*callback)(ArkUI_NodeHandle node, uint64_t timestamp, uint64_t targetTimestamp))	为XComponent节点注册onFrame回调。
OH_ArkUI_SurfaceHolder_AddSurfaceCallback(OH_ArkUI_SurfaceHolder* surfaceHolder, OH_ArkUI_SurfaceCallback* callback)	往OH_ArkUI_SurfaceHolder实例注册OH_ArkUI_SurfaceCallback对象。
OH_ArkUI_AccessibilityProvider_Create(ArkUI_NodeHandle node)	从XComponent节点创建一个ArkUI_AccessibilityProvider对象。
OH_ArkUI_XComponent_UnregisterOnFrameCallback(ArkUI_NodeHandle node)	取消注册XComponent节点的onFrame回调。
OH_ArkUI_AccessibilityProvider_Dispose(ArkUI_AccessibilityProvider* provider)	释放ArkUI_AccessibilityProvider对象。
OH_ArkUI_XComponent_SetExpectedFrameRateRange(ArkUI_NodeHandle node, OH_NativeXComponent_ExpectedRateRange range)	为XComponent节点设置预期的帧率范围。
OH_ArkUI_XComponent_SetNeedSoftKeyboard(ArkUI_NodeHandle node, bool needSoftKeyboard)	设置XComponent节点在获得焦点时是否需要显示软键盘。

开发步骤

以下步骤通过在ArkTS侧创建SURFACE类型的XComponent为例（Native侧如何创建XComponent组件对应的ArkUI_NodeHandle可参考ArkUI_NativeNodeAPI_1），描述了如何使用XComponent组件调用OH_ArkUI_SurfaceHolder相关接口管理Surface生命周期，并在Native侧创建EGL/GLES环境，实现在主页面绘制图形，以及可以改变图形的颜色。

在界面中定义XComponent。

import native from 'libnativerender.so';
import { common } from '@kit.AbilityKit';
// ...
@Component
export struct PageThree {
  @State isShow: boolean = true;
  @State minRate: number = 0;
  @State maxRate: number = 120;
  @State expected: number = 60;
  needSoftKeyboard: boolean = false;
  @State needSoftKeyboardState: string = 'needSoftKeyboard=' + this.needSoftKeyboard;
  private context = this.getUIContext().getHostContext() as common.UIAbilityContext;
  // 请将$r('app.string.pagethree_text1')替换为实际资源文件，在本示例中该资源文件的value值为"单指点击XComponent软键盘消失"
  @State text: ResourceStr = $r('app.string.pagethree_text1');
  controller: TextInputController = new TextInputController();
  myNodeController: MyNodeController = new MyNodeController();

  build() {
    NavDestination() {
    Column() {
      TextInput({ text: this.text, placeholder: 'please input ...', controller: this.controller })
        .id('textInput')
        .placeholderColor(Color.Grey)
        .placeholderFont({ size: 14, weight: 400 })
        .caretColor(Color.Blue)
        .width(400)
        .height(40)
        .margin(10)
        .fontSize(14)
        .fontColor(Color.Black)
        .onChange((value: string) => {
          this.text = value
        })
      Column() {
        if (this.isShow) {
          NodeContainer(this.myNodeController)
            .width(200)
            .height(200)
            .focusable(true)
            .focusOnTouch(true)
            .defaultFocus(true)
        }
      }.height(200)

      // 请将$r('app.string.pagethree_text2')替换为实际资源文件，在本示例中该资源文件的value值为"创建/销毁"
      Button($r('app.string.pagethree_text2')).onClick(() => {
        this.isShow = !this.isShow;
      }).width('50%')
        .margin({
          top: 10,
          bottom: 10,
          left: 12,
          right: 12
        })

      Column() {
        // 请将$r('app.string.pagethree_text3')替换为实际资源文件，在本示例中该资源文件的value值为"期望帧率设置："
        Text($r('app.string.pagethree_text3'))
          .textAlign(TextAlign.Start)
          .fontSize(15)
          .border({ width: 1 })
          .padding(10)
          .width('100%')
          .margin(5)
        Text('min: ' + this.minRate)
        Slider({
          value: this.minRate,
          min: 0,
          max: 240,
          step: 1
        }).onChange((value: number, mode: SliderChangeMode) => {
          this.minRate = value;
          native.setFrameRate(this.myNodeController.xComponentId, this.minRate, this.maxRate, this.expected)
        }).width('100%')
          .id('minSlider')
        Text('max: ' + this.maxRate)
        Slider({
          value: this.maxRate,
          min: 0,
          max: 240,
          step: 1
        }).onChange((value: number, mode: SliderChangeMode) => {
          this.maxRate = value;
          native.setFrameRate(this.myNodeController.xComponentId, this.minRate, this.maxRate, this.expected)
        }).width('100%')
          .id('maxSlider')
        Text('expected: ' + this.expected)
        Slider({
          value: this.expected,
          min: 0,
          max: 240,
          step: 1
        }).onChange((value: number, mode: SliderChangeMode) => {
          this.expected = value;
          native.setFrameRate(this.myNodeController.xComponentId, this.minRate, this.maxRate, this.expected)
        }).width('100%')
          .id('expectedSlider')
      }.backgroundColor('#F0FAFF')

      Button(this.needSoftKeyboardState)
        .onClick(() => {
          this.needSoftKeyboard = !this.needSoftKeyboard;
          this.needSoftKeyboardState = 'needSoftKeyboard=' + this.needSoftKeyboard;
          native.setNeedSoftKeyboard(this.myNodeController.xComponentId, this.needSoftKeyboard);
          // 请将$r('app.string.pagethree_text4')替换为实际资源文件，在本示例中该资源文件的value值为"单指点击XComponent软键盘不消失"
          // 请将$r('app.string.pagethree_text1')替换为实际资源文件，在本示例中该资源文件的value值为"单指点击XComponent软键盘消失"
          this.text = this.needSoftKeyboard ? $r('app.string.pagethree_text4') : $r('app.string.pagethree_text1')
        })
        .width('50%')
        .margin({
          top: 10,
          bottom: 10,
          left: 12,
          right: 12
        })
      // ...
    }
    .width('100%')
  }
  }
}

Node-API模块注册，具体使用请参考Node-API开发规范。

#include <hilog/log.h>

#include "common/common.h"
#include "manager/plugin_manager.h"

namespace NativeXComponentSample {
// 在napi_init.cpp文件中，Init方法注册接口函数，从而将封装的C++方法传递出来，供ArkTS侧调用
EXTERN_C_START
static napi_value Init(napi_env env, napi_value exports)
{
    OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "Init", "Init begins");
    if ((env == nullptr) || (exports == nullptr)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "Init", "env or exports is null");
        return nullptr;
    }
    // 向ArkTS侧暴露接口
    napi_property_descriptor desc[] = {
        // ···
        {"bindNode", nullptr, PluginManager::BindNode, nullptr, nullptr, nullptr, napi_default, nullptr},
        {"unbindNode", nullptr, PluginManager::UnbindNode, nullptr, nullptr, nullptr, napi_default, nullptr},
        {"setFrameRate", nullptr, PluginManager::SetFrameRate, nullptr, nullptr, nullptr, napi_default, nullptr},
        {"setNeedSoftKeyboard", nullptr, PluginManager::SetNeedSoftKeyboard, nullptr, nullptr, nullptr, napi_default,
        nullptr},
        // ···
    };
    if (napi_define_properties(env, exports, sizeof(desc) / sizeof(desc[0]), desc) != napi_ok) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "Init", "napi_define_properties failed");
        return nullptr;
    }
    PluginManager::GetInstance()->Export(env, exports);
    return exports;
}
EXTERN_C_END

// 编写接口的描述信息，根据实际需要可以修改对应参数
static napi_module nativerenderModule = { .nm_version = 1,
    .nm_flags = 0,
    .nm_filename = nullptr,
    // 入口函数
    .nm_register_func = Init, // 指定加载对应模块时的回调函数
    // 模块名称
    .nm_modname = "nativerender", // 指定模块名称，对于XComponent相关开发，这个名称必须和ArkTS侧XComponent中libraryname的值保持一致
    .nm_priv = ((void*)0),
    .reserved = { 0 } };

// __attribute__((constructor))修饰的方法由系统自动调用，使用Node-API接口napi_module_register()传入模块描述信息进行模块注册
extern "C" __attribute__((constructor)) void RegisterModule(void)
{
    napi_module_register(&nativerenderModule);
}
} // namespace NativeXComponentSample

注册XComponent生命周期、事件、无障碍和可变帧率回调，使用CAPI实现往XComponent注册回调函数。

(1) 定义BindNode、UnbindNode、SetFrameRate、SetNeedSoftKeyboard方法，暴露到ArkTS侧的bindNode、unbindNode、setFrameRate、setNeedSoftKeyboard方法会执行该方法。

// plugin_manager.h
namespace NativeXComponentSample {
// ···
class PluginManager {
public:
    // ···
    static napi_value BindNode(napi_env env, napi_callback_info info);
    static napi_value UnbindNode(napi_env env, napi_callback_info info);
    static napi_value SetFrameRate(napi_env env, napi_callback_info info);
    static napi_value SetNeedSoftKeyboard(napi_env env, napi_callback_info info);
    // ···

public:
    // ···
    static std::unordered_map<std::string, ArkUI_NodeHandle> nodeHandleMap_;
    static std::unordered_map<void *, OH_ArkUI_SurfaceCallback *> callbackMap_;
    static std::unordered_map<void *, OH_ArkUI_SurfaceHolder *> surfaceHolderMap_;
    static ArkUI_AccessibilityProvider *provider_;
};
} // namespace NativeXComponentSample

// plugin_manager.cpp
std::unordered_map<std::string, ArkUI_NodeHandle> PluginManager::nodeHandleMap_;
std::unordered_map<void *, OH_ArkUI_SurfaceCallback *> PluginManager::callbackMap_;
std::unordered_map<void *, OH_ArkUI_SurfaceHolder *> PluginManager::surfaceHolderMap_;
ArkUI_AccessibilityProvider *PluginManager::provider_ = nullptr;
ArkUI_NativeNodeAPI_1 *nodeAPI = reinterpret_cast<ArkUI_NativeNodeAPI_1 *>(
    OH_ArkUI_QueryModuleInterfaceByName(ARKUI_NATIVE_NODE, "ArkUI_NativeNodeAPI_1"));
// ···
static std::string value2String(napi_env env, napi_value value)
{
    size_t stringSize = 0;
    napi_get_value_string_utf8(env, value, nullptr, 0, &stringSize);
    std::string valueString;
    valueString.resize(stringSize);
    napi_get_value_string_utf8(env, value, &valueString[0], stringSize+1, &stringSize);
    return valueString;
}
// ···
napi_value PluginManager::BindNode(napi_env env, napi_callback_info info)
{
    size_t argc = 2;
    napi_value args[2] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
    std::string nodeId = value2String(env, args[0]);
    ArkUI_NodeHandle handle;
    OH_ArkUI_GetNodeHandleFromNapiValue(env, args[1], &handle);             // 获取nodeHandle
    OH_ArkUI_SurfaceHolder *holder = OH_ArkUI_SurfaceHolder_Create(handle); // 获取SurfaceHolder
    nodeHandleMap_[nodeId] = handle;
    surfaceHolderMap_[handle] = holder;
    auto callback = OH_ArkUI_SurfaceCallback_Create(); // 创建SurfaceCallback
    callbackMap_[holder] = callback;
    auto render = new EGLRender();
    OH_ArkUI_SurfaceHolder_SetUserData(holder, render); // 将render保存在holder中
    OH_ArkUI_SurfaceCallback_SetSurfaceCreatedEvent(callback, OnSurfaceCreatedNative);     // 注册OnSurfaceCreated回调
    OH_ArkUI_SurfaceCallback_SetSurfaceChangedEvent(callback, OnSurfaceChangedNative);     // 注册OnSurfaceChanged回调
    OH_ArkUI_SurfaceCallback_SetSurfaceDestroyedEvent(callback, OnSurfaceDestroyedNative); // 注册OnSurfaceDestroyed回调
    OH_ArkUI_SurfaceCallback_SetSurfaceShowEvent(callback, OnSurfaceShowNative);           // 注册OnSurfaceShow回调
    OH_ArkUI_SurfaceCallback_SetSurfaceHideEvent(callback, OnSurfaceHideNative);           // 注册OnSurfaceHide回调
    OH_ArkUI_XComponent_RegisterOnFrameCallback(handle, OnFrameCallbackNative);            // 注册OnFrameCallback回调
    OH_ArkUI_SurfaceHolder_AddSurfaceCallback(holder, callback);                     // 注册SurfaceCallback回调
    if (!nodeAPI->addNodeEventReceiver(handle, onEvent)) { // 添加事件监听，返回成功码 0
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "addNodeEventReceiver error");
    }
    if (!nodeAPI->registerNodeEvent(handle, NODE_TOUCH_EVENT, 0, nullptr)) { // 用C接口注册touch事件，返回成功码 0
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "registerTouchEvent error");
    }
    provider_ = OH_ArkUI_AccessibilityProvider_Create(handle); // 创建一个ArkUI_AccessibilityProvider类型的对象
    /**
     * 获取ArkUI_AccessibilityProvider后，如果注册无障碍回调函数请参考：
     * https://gitcode.com/openharmony/docs/blob/master/zh-cn/application-dev/ui/ndk-accessibility-xcomponent.md
     * **/
    return nullptr;
}

napi_value PluginManager::UnbindNode(napi_env env, napi_callback_info info)
{
    size_t argc = 1;
    napi_value args[1] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
    std::string nodeId = value2String(env, args[0]);
    ArkUI_NodeHandle node;
    if (nodeHandleMap_.find(nodeId) == nodeHandleMap_.end()) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "SetNeedSoftKeyboard", "nodeId not exit error");
        return nullptr;
    }
    node = nodeHandleMap_[nodeId];
    OH_ArkUI_XComponent_UnregisterOnFrameCallback(node); // 解注册帧回调
    OH_ArkUI_AccessibilityProvider_Dispose(provider_);   // 销毁ArkUI_AccessibilityProvider
    auto holder = surfaceHolderMap_[node];
    if (PluginManager::callbackMap_.count(holder)) {
        auto callback = PluginManager::callbackMap_[holder];
        OH_ArkUI_SurfaceHolder_RemoveSurfaceCallback(holder, callback); // 移除SurfaceCallback
        OH_ArkUI_SurfaceCallback_Dispose(callback);                     // 销毁surfaceCallback
        PluginManager::callbackMap_.erase(holder);
    }
    auto render = reinterpret_cast<EGLRender*>(OH_ArkUI_SurfaceHolder_GetUserData(holder));
    delete render; // 销毁EGLRender对象
    OH_ArkUI_SurfaceHolder_Dispose(holder); // 销毁surfaceHolder
    nodeAPI->disposeNode(node);             // 销毁nodeHandle
    nodeHandleMap_.erase(nodeId);
    return nullptr;
}

napi_value PluginManager::SetFrameRate(napi_env env, napi_callback_info info)
{
    size_t argc = 4;
    napi_value args[4] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
    std::string nodeId = value2String(env, args[0]);
    auto node = nodeHandleMap_[nodeId];

    int32_t min = 0;
    napi_get_value_int32(env, args[FIRST_ARG], &min);

    int32_t max = 0;
    napi_get_value_int32(env, args[SECOND_ARG], &max);

    int32_t expected = 0;
    napi_get_value_int32(env, args[THIRD_ARG], &expected);
    OH_NativeXComponent_ExpectedRateRange range = {.min = min, .max = max, .expected = expected};
    OH_ArkUI_XComponent_SetExpectedFrameRateRange(node, range); // 设置期望帧率
    return nullptr;
}

napi_value PluginManager::SetNeedSoftKeyboard(napi_env env, napi_callback_info info)
{
    size_t argc = 2;
    napi_value args[2] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
    std::string nodeId = value2String(env, args[0]);
    ArkUI_NodeHandle node;
    if (nodeHandleMap_.find(nodeId) == nodeHandleMap_.end()) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "SetNeedSoftKeyboard", "nodeId not exit error");
        return nullptr;
    }
    node = nodeHandleMap_[nodeId];

    bool needSoftKeyboard = false;
    napi_get_value_bool(env, args[1], &needSoftKeyboard);
    OH_ArkUI_XComponent_SetNeedSoftKeyboard(node, needSoftKeyboard); // 设置是否需要软键盘
    return nullptr;
}

(2) 定义Surface创建成功，发生改变，销毁和事件，可变帧率回调接口。

void OnSurfaceCreatedNative(OH_ArkUI_SurfaceHolder *holder)
{
    auto window = OH_ArkUI_XComponent_GetNativeWindow(holder); // 获取native window
    auto render = reinterpret_cast<EGLRender*>(OH_ArkUI_SurfaceHolder_GetUserData(holder));
    render->SetUpEGLContext(window); // 初始化egl环境
}

void OnSurfaceChangedNative(OH_ArkUI_SurfaceHolder *holder, uint64_t width, uint64_t height)
{
    EGLRender* render = reinterpret_cast<EGLRender*>(OH_ArkUI_SurfaceHolder_GetUserData(holder));
    render->SetEGLWindowSize(width, height); // 设置绘制区域大小
    render->DrawStar(true);                  // 绘制五角星
}

void OnSurfaceDestroyedNative(OH_ArkUI_SurfaceHolder *holder)
{
    OH_LOG_Print(LOG_APP, LOG_ERROR, 0xff00, "onBind", "on destroyed");
    EGLRender* render = reinterpret_cast<EGLRender*>(OH_ArkUI_SurfaceHolder_GetUserData(holder));
    render->DestroySurface();  // 销毁eglSurface相关资源
}

void OnSurfaceShowNative(OH_ArkUI_SurfaceHolder *holder)
{
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "on surface show");
}

void OnSurfaceHideNative(OH_ArkUI_SurfaceHolder *holder)
{
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "on surface hide");
}

void OnFrameCallbackNative(ArkUI_NodeHandle node, uint64_t timestamp, uint64_t targetTimestamp)
{
    if (!PluginManager::surfaceHolderMap_.count(node)) {
        return;
    }
    static uint64_t count = 0;
    count++;
    // 在头文件plugin_manager.h中定义，FRAME_COUNT的值为50
    if (count % FRAME_COUNT == 0) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "OnFrameCallback count = %{public}ld", count);
    }
}

void onEvent(ArkUI_NodeEvent *event)
{
    auto eventType = OH_ArkUI_NodeEvent_GetEventType(event); // 获取组件事件类型
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "on event");
    if (eventType == NODE_TOUCH_EVENT) {
        ArkUI_NodeHandle handle = OH_ArkUI_NodeEvent_GetNodeHandle(event); // 获取触发该事件的组件对象
        auto holder = PluginManager::surfaceHolderMap_[handle];
        EGLRender* render = reinterpret_cast<EGLRender*>(OH_ArkUI_SurfaceHolder_GetUserData(holder));
        render->DrawStar(false); // 绘制五角星
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "onBind", "on touch");
    }
}

初始化环境，包括初始化可用的EGLDisplay、确定可用的Surface配置、创建渲染区域Surface、创建并关联上下文等。

// EGLConst.h
#include <EGL/egl.h>
#include <EGL/eglext.h>
#include <GLES3/gl3.h>

const unsigned int LOG_PRINT_DOMAIN = 0xFF00;

/**
 * Program 错误
 */
const GLuint PROGRAM_ERROR = 0;

/**
 * 位置错误。
 */
const GLint POSITION_ERROR = -1;

/**
 * 默认x坐标。
 */
const int DEFAULT_X_POSITION = 0;

/**
 * 默认y坐标。
 */
const int DEFAULT_Y_POSITION = 0;

/**
 * Gl 红色默认值。
 */
const GLfloat GL_RED_DEFAULT = 0.0;

/**
 * Gl 绿色默认值。
 */
const GLfloat GL_GREEN_DEFAULT = 0.0;

/**
 * Gl 蓝色默认值。
 */
const GLfloat GL_BLUE_DEFAULT = 0.0;

/**
 * Gl 透明度。
 */
const GLfloat GL_ALPHA_DEFAULT = 1.0;

/**
 * Pointer 数量。
 */
const GLint POINTER_SIZE = 2;

/**
 * Triangle fan 尺寸。
 */
const GLsizei TRIANGLE_FAN_SIZE = 4;

/**
 * 50%。
 */
const float FIFTY_PERCENT = 0.5;

/**
 * 位置句柄名字。
 */
const char POSITION_NAME[] = "a_position";

// ···

/**
 * 背景色 #f4f4f4.
 */
const GLfloat BACKGROUND_COLOR[] = {244.0f / 255, 244.0f / 255, 244.0f / 255, 1.0f};

// ···

/**
 * Draw 颜色 #7E8FFB.
 */
const GLfloat DRAW_COLOR[] = {126.0f / 255, 143.0f / 255, 251.0f / 255, 1.0f};

/**
 * Change 颜色 #92D6CC.
 */
const GLfloat CHANGE_COLOR[] = {146.0f / 255, 214.0f / 255, 204.0f / 255, 1.0f};

/**
 * 背景区域。
 */
const GLfloat BACKGROUND_RECTANGLE_VERTICES[] = {-1.0f, 1.0f, 1.0f, 1.0f, 1.0f, -1.0f, -1.0f, -1.0f};

const EGLint ATTRIB_LIST[] = {
    // 键，值。
    EGL_SURFACE_TYPE, EGL_WINDOW_BIT, EGL_RED_SIZE, 8, EGL_GREEN_SIZE, 8, EGL_BLUE_SIZE, 8, EGL_ALPHA_SIZE, 8,
    EGL_RENDERABLE_TYPE, EGL_OPENGL_ES2_BIT,
    // 结束。
    EGL_NONE};

const EGLint CONTEXT_ATTRIBS[] = {EGL_CONTEXT_CLIENT_VERSION, 2, EGL_NONE};

/**
 * 顶点着色器
 */
const char VERTEX_SHADER[] = "#version 300 es\n"
                            "layout(location = 0) in vec4 a_position;\n"
                            "layout(location = 1) in vec4 a_color;   \n"
                            "out vec4 v_color;                       \n"
                            "void main()                             \n"
                            "{                                       \n"
                            "   gl_Position = a_position;            \n"
                            "   v_color = a_color;                   \n"
                            "}                                       \n";

/**
 * 片元着色器。
 */
const char FRAGMENT_SHADER[] = "#version 300 es\n"
                            "precision mediump float;                  \n"
                            "in vec4 v_color;                          \n"
                            "out vec4 fragColor;                       \n"
                            "void main()                               \n"
                            "{                                         \n"
                            "   fragColor = v_color;                   \n"
                            "}                                         \n";

// EGLRender.h
#include "EGLConst.h"
#include <EGL/egl.h>
#include <EGL/eglext.h>
#include <EGL/eglplatform.h>
#include <GLES3/gl3.h>
#include <string>

class EGLRender {
public:
    bool SetUpEGLContext(void *window);
    void SetEGLWindowSize(int width, int height);
    void DrawStar(bool drawColor);
    void DestroySurface();
    // ···

    std::string xcomponentId;
    EGLNativeWindowType eglWindow_;

    EGLDisplay eglDisplay_ = EGL_NO_DISPLAY;
    EGLConfig eglConfig_ = EGL_NO_CONFIG_KHR;
    EGLSurface eglSurface_ = EGL_NO_SURFACE;
    EGLContext eglContext_ = EGL_NO_CONTEXT;
    GLuint program_;
    int width_ = 0;
    int height_ = 0;

private:
    GLint PrepareDraw();
    bool ExecuteDraw(GLint position, const GLfloat *color, const GLfloat shapeVertices[]);
};

// EGLRender.cpp
#include "EGLRender.h"
#include "EGLConst.h"
#include <EGL/egl.h>
#include <EGL/eglext.h>
#include <GLES3/gl3.h>
#include <cmath>
#include <cstdio>
#include <algorithm>
#include <hilog/log.h>
#include <iostream>

namespace {
void Rotate2d(GLfloat centerX, GLfloat centerY, GLfloat *rotateX, GLfloat *rotateY, GLfloat theta)
{
    GLfloat tempX = cos(theta) * (*rotateX - centerX) - sin(theta) * (*rotateY - centerY);
    GLfloat tempY = sin(theta) * (*rotateX - centerX) + cos(theta) * (*rotateY - centerY);
    *rotateX = tempX + centerX;
    *rotateY = tempY + centerY;
}

GLuint LoadShader(GLenum type, const char *shaderSrc)
{
    if ((type <= 0) || (shaderSrc == nullptr)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "glCreateShader type or shaderSrc error");
        return PROGRAM_ERROR;
    }

    GLuint shader = glCreateShader(type);
    if (shader == 0) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "glCreateShader unable to load shader");
        return PROGRAM_ERROR;
    }

    // The gl function has no return value.
    glShaderSource(shader, 1, &shaderSrc, nullptr);
    glCompileShader(shader);

    GLint compiled;
    glGetShaderiv(shader, GL_COMPILE_STATUS, &compiled);
    if (compiled != 0) {
        return shader;
    }

    GLint infoLen = 0;
    glGetShaderiv(shader, GL_INFO_LOG_LENGTH, &infoLen);
    if (infoLen <= 1) {
        glDeleteShader(shader);
        return PROGRAM_ERROR;
    }

    char *infoLog = (char *)malloc(sizeof(char) * (infoLen + 1));
    if (infoLog != nullptr) {
        memset(infoLog, 0, infoLen + 1);
        glGetShaderInfoLog(shader, infoLen, nullptr, infoLog);
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "glCompileShader error = %s", infoLog);
        free(infoLog);
        infoLog = nullptr;
    }
    glDeleteShader(shader);
    return PROGRAM_ERROR;
}

// 创建program
GLuint CreateProgram(const char *vertexShader, const char *fragShader)
{
    if ((vertexShader == nullptr) || (fragShader == nullptr)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender",
                     "createProgram: vertexShader or fragShader is null");
        return PROGRAM_ERROR;
    }

    GLuint vertex = LoadShader(GL_VERTEX_SHADER, vertexShader);
    if (vertex == PROGRAM_ERROR) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "createProgram vertex error");
        return PROGRAM_ERROR;
    }

    GLuint fragment = LoadShader(GL_FRAGMENT_SHADER, fragShader);
    if (fragment == PROGRAM_ERROR) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "createProgram fragment error");
        return PROGRAM_ERROR;
    }

    GLuint program = glCreateProgram();
    if (program == PROGRAM_ERROR) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "createProgram program error");
        glDeleteShader(vertex);
        glDeleteShader(fragment);
        return PROGRAM_ERROR;
    }

    // 该gl函数没有返回值。
    glAttachShader(program, vertex);
    glAttachShader(program, fragment);
    glLinkProgram(program);

    GLint linked;
    glGetProgramiv(program, GL_LINK_STATUS, &linked);
    if (linked != 0) {
        glDeleteShader(vertex);
        glDeleteShader(fragment);
        return program;
    }

    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "createProgram linked error");
    GLint infoLen = 0;
    glGetProgramiv(program, GL_INFO_LOG_LENGTH, &infoLen);
    if (infoLen > 1) {
        char *infoLog = (char *)malloc(sizeof(char) * (infoLen + 1));
        memset(infoLog, 0, infoLen + 1);
        glGetProgramInfoLog(program, infoLen, nullptr, infoLog);
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "glLinkProgram error = %s", infoLog);
        free(infoLog);
        infoLog = nullptr;
    }
    glDeleteShader(vertex);
    glDeleteShader(fragment);
    glDeleteProgram(program);
    return PROGRAM_ERROR;
}
} // namespace

bool EGLRender::SetUpEGLContext(void *window)
{
    OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "EGLRender", "EglContextInit execute");
    eglWindow_ = (EGLNativeWindowType)(window);
    // 初始化display。
    eglDisplay_ = eglGetDisplay(EGL_DEFAULT_DISPLAY);
    if (eglDisplay_ == EGL_NO_DISPLAY) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "eglGetDisplay: unable to get EGL display");
        return false;
    }
    EGLint majorVersion;
    EGLint minorVersion;
    if (!eglInitialize(eglDisplay_, &majorVersion, &minorVersion)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender",
                     "eglInitialize: unable to get initialize EGL display");
        return false;
    };
    // 选择配置。
    const EGLint maxConfigSize = 1;
    EGLint numConfigs;
    if (!eglChooseConfig(eglDisplay_, ATTRIB_LIST, &eglConfig_, maxConfigSize, &numConfigs)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "eglChooseConfig: unable to choose configs");
        return false;
    };
    // 创建环境。
    // 创建 Surface。
    eglSurface_ = eglCreateWindowSurface(eglDisplay_, eglConfig_, eglWindow_, NULL);
    if (eglSurface_ == nullptr) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender",
                     "eglCreateWindowSurface: unable to create surface");
        return false;
    }
    if (eglSurface_ == nullptr) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender",
                     "eglCreateWindowSurface: unable to create surface");
        return false;
    }
    // 创建上下文。
    eglContext_ = eglCreateContext(eglDisplay_, eglConfig_, EGL_NO_CONTEXT, CONTEXT_ATTRIBS);
    if (!eglMakeCurrent(eglDisplay_, eglSurface_, eglSurface_, eglContext_)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "eglMakeCurrent failed");
        return false;
    }
    // 创建program。
    program_ = CreateProgram(VERTEX_SHADER, FRAGMENT_SHADER);
    if (program_ == PROGRAM_ERROR) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "CreateProgram: unable to create program");
        return false;
    }
    return true;
}

GLint EGLRender::PrepareDraw()
{
    if ((eglDisplay_ == nullptr) || (eglSurface_ == nullptr) || (eglContext_ == nullptr) ||
        (!eglMakeCurrent(eglDisplay_, eglSurface_, eglSurface_, eglContext_))) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "PrepareDraw: param error");
        return POSITION_ERROR;
    }

    // 该gl函数没有返回值。
    glViewport(DEFAULT_X_POSITION, DEFAULT_Y_POSITION, width_, height_);
    glClearColor(GL_RED_DEFAULT, GL_GREEN_DEFAULT, GL_BLUE_DEFAULT, GL_ALPHA_DEFAULT);
    glClear(GL_COLOR_BUFFER_BIT);
    glUseProgram(program_);

    return glGetAttribLocation(program_, POSITION_NAME);
}

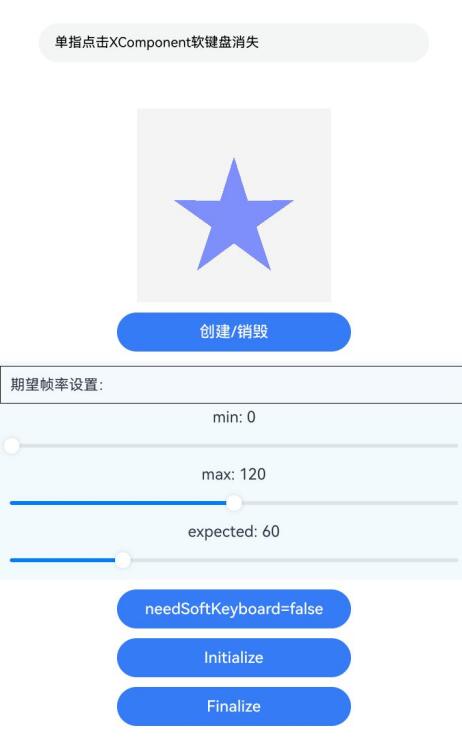

// 绘制五角星
void EGLRender::DrawStar(bool drawColor)
{
    OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "EGLRender", "Draw");
    GLint position = PrepareDraw();
    if (position == POSITION_ERROR) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "Draw get position failed");
        return;
    }

    // 绘制背景
    if (!ExecuteDraw(position, BACKGROUND_COLOR, BACKGROUND_RECTANGLE_VERTICES)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "Draw execute draw background failed");
        return;
    }

    // 将其划分为五个四边形，并计算其中一个四边形的顶点
    GLfloat rotateX = 0;
    GLfloat rotateY = FIFTY_PERCENT * height_;
    GLfloat centerX = 0;
    // 将角度 54° 和 18° 转换为弧度
    GLfloat centerY = -rotateY * (M_PI / 180 * 54) * (M_PI / 180 * 18);
    // 将角度 18° 转换为弧度
    GLfloat leftX = -rotateY * (M_PI / 180 * 18);
    GLfloat leftY = 0;
    // 将角度 18° 转换为弧度
    GLfloat rightX = rotateY * (M_PI / 180 * 18);
    GLfloat rightY = 0;

    // 确定绘制四边形的顶点，使用绘制区域的百分比表示
    const GLfloat shapeVertices[] = {centerX / width_, centerY / height_, leftX / width_,  leftY / height_,
                                     rotateX / width_, rotateY / height_, rightX / width_, rightY / height_};
    auto color = drawColor ? DRAW_COLOR : CHANGE_COLOR;
    if (!ExecuteDraw(position, color, shapeVertices)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "Draw execute draw shape failed");
        return;
    }

    // 将角度 72° 转换为弧度
    GLfloat rad = M_PI / 180 * 72;
    // 旋转四次。
    // 在头文件EGLConst.h中定义，NUM_0的值为0，NUM_4的值为4
    for (int i = NUM_0; i < NUM_4; ++i) {
        // 旋转得其他四个四边形的顶点
        Rotate2d(centerX, centerY, &rotateX, &rotateY, rad);
        Rotate2d(centerX, centerY, &leftX, &leftY, rad);
        Rotate2d(centerX, centerY, &rightX, &rightY, rad);

        // 确定绘制四边形的顶点，使用绘制区域的百分比表示
        const GLfloat shapeVertices[] = {centerX / width_, centerY / height_, leftX / width_,  leftY / height_,
                                         rotateX / width_, rotateY / height_, rightX / width_, rightY / height_};

        // 绘制图形
        if (!ExecuteDraw(position, color, shapeVertices)) {
            OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "Draw execute draw shape failed");
            return;
        }
    }
    // 将绘制命令提交给GPU，GPU执行完成后将渲染结果显示到屏幕
    glFlush();
    glFinish();
    if (!eglSwapBuffers(eglDisplay_, eglSurface_)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "Draw FinishDraw failed");
        return;
    }
}

// ···

bool EGLRender::ExecuteDraw(GLint position, const GLfloat *color, const GLfloat shapeVertices[])
{
    if ((position > 0) || (color == nullptr)) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLRender", "ExecuteDraw: param error");
        return false;
    }

    // 该gl函数没有返回值。
    glVertexAttribPointer(position, POINTER_SIZE, GL_FLOAT, GL_FALSE, 0, shapeVertices);
    glEnableVertexAttribArray(position);
    glVertexAttrib4fv(1, color);
    glDrawArrays(GL_TRIANGLE_FAN, 0, TRIANGLE_FAN_SIZE);
    glDisableVertexAttribArray(position);

    return true;
}

void EGLRender::SetEGLWindowSize(int width, int height)
{
    width_ = width;
    height_ = height;
}

// 释放相关资源
void EGLRender::DestroySurface()
{
    if ((eglDisplay_ == nullptr) || (eglSurface_ == nullptr) || (!eglDestroySurface(eglDisplay_, eglSurface_))) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, 0xff00, "EGLRender", "Release eglDestroySurface failed");
    }

    if ((eglDisplay_ == nullptr) || (eglContext_ == nullptr) || (!eglDestroyContext(eglDisplay_, eglContext_))) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, 0xff00, "EGLRender", "Release eglDestroySurface failed");
    }

    if ((eglDisplay_ == nullptr) || (!eglTerminate(eglDisplay_))) {
        OH_LOG_Print(LOG_APP, LOG_ERROR, 0xff00, "EGLRender", "Release eglDestroySurface failed");
    }
    eglDisplay_ = EGL_NO_DISPLAY;
    eglSurface_ = EGL_NO_SURFACE;
    eglContext_ = EGL_NO_CONTEXT;
}

CMakeLists，使用CMake工具链将C++源代码编译成动态链接库文件。

# the minimum version of CMake.
cmake_minimum_required(VERSION 3.5.0)
project(LCNXComponent2)

set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})

if(DEFINED PACKAGE_FIND_FILE)
    include(${PACKAGE_FIND_FILE})
endif()

include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/render
                    ${NATIVERENDER_ROOT_PATH}/manager)

add_library(nativerender SHARED
            render/EGLRender.cpp
            manager/plugin_manager.cpp
            napi_init.cpp)
find_library(
    # 设置路径变量的名称。
    EGL-lib
    # 指定要让CMake查找的NDK库的名称。
    EGL
)

find_library(
    # 设置路径变量的名称。
    GLES-lib
    # 指定要让CMake查找的NDK库的名称。
    GLESv3
)

find_library(
    # 设置路径变量的名称。
    hilog-lib
    # 指定要让CMake查找的NDK库的名称。
    hilog_ndk.z
)

find_library(
    # 设置路径变量的名称。
    libace-lib
    # 指定要让CMake查找的NDK库的名称。
    ace_ndk.z
)

find_library(
    # 设置路径变量的名称。
    libnapi-lib
    # 指定要让CMake查找的NDK库的名称。
    ace_napi.z
)

find_library(
    # 设置路径变量的名称。
    libuv-lib
    # 指定要让CMake查找的NDK库的名称。
    uv
)

target_link_libraries(nativerender PUBLIC ${EGL-lib} ${GLES-lib} ${hilog-lib} ${libace-lib} ${libnapi-lib} ${libuv-lib} libnative_window.so)

上述用例具体实现可参考NativeXComponent。

在ArkTS侧使用SurfaceId进行渲染绘制

完整使用SurfaceId进行渲染绘制的示例及其主要开发场景如下：

在ArkTS侧创建XComponent组件，并使用XComponentController来管理其持有的Surface生命周期。
在OnSurfaceCreated回调内获取surfaceId并将其传递给AVPlayer。
使用surfaceId初始化AVPlayer，并为其设置必要信息，实现视频的播放。

更多AVPlayer用法请参考AVPlayer。

接口说明

接口名	描述
onSurfaceCreated(surfaceId: string): void	当XComponent持有的Surface创建后进行该回调。

开发步骤

以下步骤展示如何在ArkTS侧创建SURFACE类型的XComponent，获取surfaceId，并将其设置给AVPlayer实现视频播放。

创建XComponent并传入XComponentController。

XComponent({ type: XComponentType.SURFACE, controller: this.videoXComponentController })

在XComponentController中注册onSurfaceCreated生命周期，并在其中获取surfaceId，将获取到的surfaceId和待播的视频源信息传递给AVPlayer。

class VideoXComponentController extends XComponentController {
  private avPlayerController: AVPlayerController;

  constructor(avPlayerController: AVPlayerController) {
    super();
    this.avPlayerController = avPlayerController;
  }

  onSurfaceCreated(surfaceId: string): void {
    let source: VideoData = {
      type: VideoDataType.RAW_FILE,
      videoSrc: 'videoTest.mp4'
    };
    // 将surfaceId和视频源信息传递给AVPlayer
    this.avPlayerController.initAVPlayer(source, surfaceId);
  }
}

初始化AVPlayer。

public async initAVPlayer(source: VideoData, surfaceId: string) {
  this.curSource = source;
  if (source.seekTime) {
    this.seekTime = source.seekTime;
  }
  if (source.isMuted) {
    this.isMuted = source.isMuted;
  }
  if (!this.curSource) {
    return;
  }
  this.surfaceID = surfaceId; // 存储surfaceId
  try {
    this.avPlayer = await media.createAVPlayer();
    this.setAVPlayerCallback();
    // 根据不同的视频文件格式设置视频源
    switch (this.curSource.type) {
      case VideoDataType.RAW_FILE:
        let fileDescriptor = await this.context?.resourceManager.getRawFd(this.curSource.videoSrc);
        this.avPlayer.fdSrc = fileDescriptor;
        break;
      case VideoDataType.URL:
        this.avPlayer.url = this.curSource.videoSrc;
        break;
      case VideoDataType.RAW_M3U8_FILE:
        // ...
      case VideoDataType.RAW_MAP4_FILE:
        // ...
      default:
        break;
    }
  } catch (err) {
    hilog.error(CommonConstants.LOG_DOMAIN, TAG,
      `InitPlayer failed, code is ${err.code}, message is ${err.message}`);
  }
}

private setAVPlayerCallback() {
  if (!this.avPlayer) {
    return;
  }
  this.avPlayer.on('durationUpdate', (time: number) => {
    AppStorage.setOrCreate('DurationTime', time); // 更新视频总时长
  });
  this.avPlayer.on('timeUpdate', (time: number) => {
    this.currentTime = time; // 更新当前进度
    AppStorage.setOrCreate('CurrentTime', time);
  });
  this.avPlayer.on('error', (err: BusinessError) => {
    if (!this.avPlayer) {
      return;
    }
    hilog.error(CommonConstants.LOG_DOMAIN, TAG,
      `Invoke avPlayer failed, code is ${err.code}, message is ${err.message}`);
    this.avPlayer.reset().catch((err: BusinessError) => {
      hilog.error(CommonConstants.LOG_DOMAIN, TAG,
        `Reset failed, code is ${err.code}, message is ${err.message}`);
    });
  })
  this.setStateChangeCallback();
}

private setStateChangeCallback() {
  if (!this.avPlayer) {
    return;
  }
  this.avPlayer.on('stateChange', async (state) => {
    if (!this.avPlayer) {
      return;
    }
    switch (state) {
      case 'idle':
        hilog.info(CommonConstants.LOG_DOMAIN, TAG, `setAVPlayerCallback AVPlayer state idle called.`);
        break;
      case 'initialized':
        this.avPlayer.surfaceId = this.surfaceID; // 设置surfaceId，作为视频画面承载的画布
        this.avPlayer.prepare().catch((err: BusinessError) => {
          hilog.error(CommonConstants.LOG_DOMAIN, TAG,
            `prepare failed, code is ${err.code}, message is ${err.message}`);
        });
        break;
      case 'prepared':
        // ...
        // 实现自动播放
        this.avPlayer.play().catch((err: BusinessError) => {
          hilog.error(CommonConstants.LOG_DOMAIN, TAG, `play failed, code is ${err.code}, message is ${err.message}`);
        })
        break;
      case 'playing':
        this.isPlaying = true;
        break;
      case 'completed':
        this.currentTime = 0;
        break;
      default:
        break;
    }
  });
}

概述​

约束与限制​

XComponent渲染上屏原理​

创建XComponent和管理Surface生命周期​

创建XComponent​

管理XComponent持有Surface的生命周期​

XComponent的开发范式​

OH_NativeXComponent向OH_ArkUI_SurfaceHolder的迁移​

组件创建​

绑定Surface生命周期​

获取NativeWindow方式​

监听交互事件​

开发示例​

在Native侧使用NativeWindow进行渲染绘制​

在ArkTS侧使用SurfaceId进行渲染绘制​

概述

约束与限制

XComponent渲染上屏原理

创建XComponent和管理Surface生命周期

创建XComponent

管理XComponent持有Surface的生命周期

XComponent的开发范式

OH_NativeXComponent向OH_ArkUI_SurfaceHolder的迁移

组件创建

绑定Surface生命周期

获取NativeWindow方式

监听交互事件

开发示例

在Native侧使用NativeWindow进行渲染绘制

在ArkTS侧使用SurfaceId进行渲染绘制
