图片绘制（C/C++）

位图是一种用于在内存中存储和表示图像的数据结构，它是一个未经过压缩的像素集合，而JPEG或PNG等图片是压缩格式的，两者并不相同。如果需要将JPEG或PNG绘制到屏幕上，需要先解码成位图格式，具体可参考图片处理服务（Image Kit）图片解码相关章节。

目前Drawing（C/C++）中位图绘制需要依赖PixelMap，它可以用于读取或写入图像数据以及获取图像信息。详细的API介绍请参考drawing_pixel_map.h。

有多个API接口可以创建PixelMap，下文以使用OH_Drawing_PixelMapGetFromOhPixelMapNative()为例。

添加链接库。

在Native工程的src/main/cpp/CMakeLists.txt，添加如下链接库：

target_link_libraries(entry PUBLIC libnative_drawing.so)
target_link_libraries(entry PUBLIC libhilog_ndk.z.so)
target_link_libraries(entry PUBLIC libpixelmap.so)

导入依赖的相关头文件。

#include <multimedia/image_framework/image/pixelmap_native.h>

创建OH_PixelmapNative像素图对象。

PixelMap需要从图像框架定义的像素图对象（OH_PixelmapNative）中获取，所以需要先通过OH_PixelmapNative_CreatePixelmap()创建OH_PixelmapNative。该函数接受4个参数，第一个参数为图像像素数据的缓冲区，用于初始化PixelMap的像素。第二个参数是缓冲区长度。第三个参数是位图格式（包括长、宽、颜色类型、透明度类型等）。第四个参数即OH_PixelmapNative对象，作为出参使用。

// 图片宽高分别为 600 * 400
uint32_t width = 600;
uint32_t height = 400;
// 字节长度，RGBA_8888每个像素占4字节
size_t bufferSize = width * height * 4;
uint8_t *pixels = new uint8_t[bufferSize];
for (uint32_t i = 0; i < width * height; ++i) {
    // 遍历并编辑每个像素，从而形成红绿蓝相间的条纹
    uint32_t n = i / 20 % 3;
    pixels[i * RGBA_SIZE] = RGBA_MIN; // 红色通道
    pixels[i * RGBA_SIZE + 1] = RGBA_MIN; // +1表示绿色通道
    pixels[i * RGBA_SIZE + 2] = RGBA_MIN; // +2表示蓝色通道
    pixels[i * RGBA_SIZE + 3] = 0xFF; // +3表示不透明度通道
    if (n == 0) {
        pixels[i * RGBA_SIZE] = 0xFF; // 红色通道赋值，颜色显红色
    } else if (n == 1) {
        pixels[i * RGBA_SIZE + 1] = 0xFF; // +1表示绿色通道赋值，其余通道为0，颜色显绿色
    } else {
        pixels[i * RGBA_SIZE + 2] = 0xFF; // +2表示蓝色通道赋值，其余通道为0，颜色显蓝色
    }
}
// 设置位图格式（长、宽、颜色类型、透明度类型）
OH_Pixelmap_InitializationOptions *createOps = nullptr;
OH_PixelmapInitializationOptions_Create(&createOps);
OH_PixelmapInitializationOptions_SetWidth(createOps, width);
OH_PixelmapInitializationOptions_SetHeight(createOps, height);
OH_PixelmapInitializationOptions_SetPixelFormat(createOps, PIXEL_FORMAT_RGBA_8888);
OH_PixelmapInitializationOptions_SetAlphaType(createOps, PIXELMAP_ALPHA_TYPE_UNKNOWN);
// 创建OH_PixelmapNative对象
OH_PixelmapNative *pixelMapNative = nullptr;
OH_PixelmapNative_CreatePixelmap(pixels, bufferSize, createOps, &pixelMapNative);

创建PixelMap。

通过OH_Drawing_PixelMapGetFromOhPixelMapNative()函数从OH_PixelmapNative中获取PixelMap。
```
OH_Drawing_PixelMap *pixelMap = OH_Drawing_PixelMapGetFromOhPixelMapNative(pixelMapNative);
```

绘制PixelMap。

需要通过OH_Drawing_CanvasDrawPixelMapRect()绘制位图PixelMap。函数接受5个参数，分别为画布Canvas、PixelMap对象、PixelMap中像素的截取区域、画布中显示的区域以及采样选项对象。

其中采样选项对象（OH_Drawing_SamplingOptions）表示了从原始像素数据（即Bitmap）中采样以生成新的像素值的具体方式，具体可见drawing_sampling_options.h。

// PixelMap中像素的截取区域
OH_Drawing_Rect *src = OH_Drawing_RectCreate(0, 0, 600, 400);
// 画布中显示的区域
OH_Drawing_Rect *dst = OH_Drawing_RectCreate(value200_, value200_, value800_, value600_);
// 采样选项对象
OH_Drawing_SamplingOptions* samplingOptions = OH_Drawing_SamplingOptionsCreate(
    OH_Drawing_FilterMode::FILTER_MODE_LINEAR, OH_Drawing_MipmapMode::MIPMAP_MODE_LINEAR);
// 绘制PixelMap
OH_Drawing_CanvasDrawPixelMapRect(canvas, pixelMap, src, dst, samplingOptions);

绘制完成后释放相关对象。

OH_PixelmapNative_Release(pixelMapNative);
delete[] pixels;

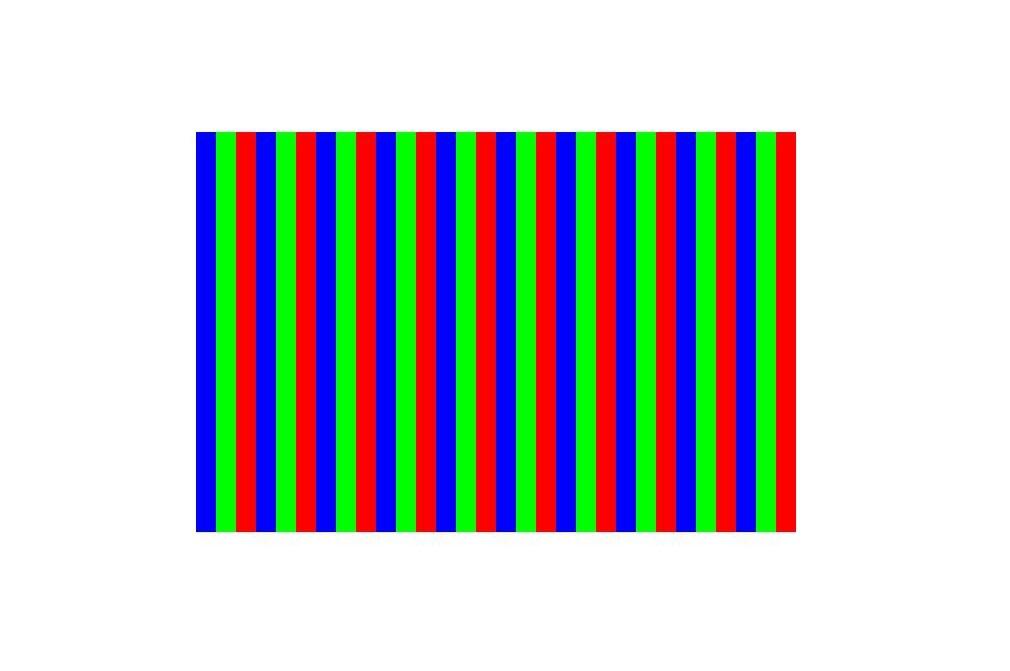

绘制效果如下：
