画布操作及状态处理（ArkTS）

场景介绍

创建或获取Canvas画布之后，可以基于画布进一步地进行图形操作和状态处理。画布操作属于可选操作，开发者可以根据场景需要进行。需要先进行画布操作，再进行后续绘制，只有这样画布操作才有效果。

常见的画布操作如下：

• 裁剪。
• 矩阵变换，如平移、缩放、旋转等。
• 状态保存与恢复。

更多画布操作和具体接口参数使用，请见drawing.Canvas。

裁剪操作

裁剪是图形处理中的常见操作，裁剪针对的是画布本身，可以用于限制绘图区域，只在指定的区域进行绘制。需要先进行裁剪操作，再进行绘制，才会有对应效果。

当前支持的裁剪操作主要如下：

• 裁剪矩形。
• 裁剪圆角矩形。
• 裁剪自定义路径。
• 裁剪一个区域。

接口说明

裁剪操作常用接口如下表所示，详细的使用和参数说明请见drawing.Canvas。

接口	描述
clipRect(rect: common2D.Rect, clipOp?: ClipOp, doAntiAlias?: boolean): void	用于裁剪一个矩形。
clipRoundRect(roundRect: RoundRect, clipOp?: ClipOp, doAntiAlias?: boolean): void	用于裁剪一个圆角矩形。
clipPath(path: Path, clipOp?: ClipOp, doAntiAlias?: boolean): void	用于裁剪一个自定义路径。
clipRegion(region: Region, clipOp?: ClipOp): void	用于裁剪一个区域。

开发示例

此处以在画布上裁剪矩形为例给出示例和效果图，其他裁剪操作的逻辑基本相同，注意调用对应的接口并确保要裁剪的数据类型对应准确即可，此处不再一一展开。详细的使用和参数说明请见drawing.Canvas。

使用clipRect()接口裁剪矩形。有以下3个入参：

• rect是要裁剪的矩形区域。
• clipOp是裁剪方式，包括交集（INTERSECT）和差集（DIFFERENCE），具体可见ClipOp。
• doAntiAlias表示是否需要抗锯齿处理，如果为true则启用抗锯齿功能，在绘制图形时会对图形的边缘像素进行半透明的模糊处理，如果为false则不开启。

// 创建画刷
let brush = new drawing.Brush();
// 设置颜色为蓝色
brush.setColor(0xFF, 0x00,  0x00, 0xFF);
// 设置画刷填充效果
canvas.attachBrush(brush);
// 创建矩形对象
let rect: common2D.Rect = { left: VALUE_200, top: VALUE_200, right: VALUE_600, bottom: VALUE_600 };
// 裁剪矩形区域
canvas.clipRect(rect);
// 绘制圆形
canvas.drawCircle(VALUE_300, VALUE_300, VALUE_300);
// 去除填充效果
canvas.detachBrush();

原始图	裁剪后的图

矩阵变换操作

矩阵变换也是常见的画布操作，是一种坐标系的转换，用于进行图形的变化。

当前支持的矩阵变换主要如下：

• 平移
• 缩放
• 旋转

接口说明

矩阵变换操作常用接口如下表所示，详细的使用和参数说明请见drawing.Canvas。

接口	描述
translate(dx: number, dy: number): void	用于平移画布一段距离。
scale(sx: number, sy: number): void	用于画布缩放。
rotate(degrees: number, sx: number, sy: number): void	用于画布旋转一定的角度，正数表示顺时针旋转，负数反之。
skew(sx: number, sy: number) : void	用于画布倾斜变换，包括水平轴和垂直轴上的偏移。

平移

使用translate()接口实现画布平移。接口接受2个参数，分别为水平方向和垂直方向的平移量，单位为px。

简单示例和示意图如下所示：

// 创建画刷
let brush = new drawing.Brush();
// 设置颜色为红色
brush.setColor(0xFF, 0xFF, 0x00, 0x00);
// 设置画刷填充效果
canvas.attachBrush(brush);
// 执行平移操作
canvas.translate(VALUE_300, VALUE_300);
// 绘制矩形
canvas.drawRect({ left: VALUE_200, top: VALUE_200, right: VALUE_600, bottom: VALUE_600 });
// 去除填充效果
canvas.detachBrush();

原始图	平移后的效果图

旋转

使用rotate()接口实现画布旋转，接口接受3个参数，分别为：旋转角度、旋转中心的x坐标和y坐标。

简单示例和示意图如下所示：

// 创建画刷
let brush = new drawing.Brush();
// 设置颜色为红色
brush.setColor(0xFF, 0xFF, 0x00, 0x00);
// 设置画刷填充效果
canvas.attachBrush(brush);
// 顺时针旋转45度
canvas.rotate(45, VALUE_200, VALUE_200);
// 绘制矩形
canvas.drawRect({ left: VALUE_200, top: VALUE_200, right: VALUE_600, bottom: VALUE_600 });
// 去除填充效果
canvas.detachBrush();

原始图	旋转后的效果图

缩放

使用scale()接口进行画布缩放，接口接受2个参数，分别为沿x轴和y轴的缩放因子。

简单示例和示意图如下所示：

// 创建画刷
let brush = new drawing.Brush();
// 设置颜色为红色
brush.setColor({ alpha: 0xFF, red: 0xFF, green: 0x00, blue: 0x00 });
// 设置画刷填充效果
canvas.attachBrush(brush);
// 执行放大操作
canvas.scale(2, 2);
// 绘制矩形
canvas.drawRect({ left: VALUE_200, top: VALUE_200, right: VALUE_600, bottom: VALUE_600 });
// 去除填充效果
canvas.detachBrush();

原始图	缩放后的效果图

画布状态保存与恢复

保存操作用于保存当前画布的状态到一个栈顶，恢复操作用于恢复保存在栈顶的画布状态，恢复操作一旦执行，保存和恢复操作中间一系列平移、缩放、裁剪等操作都会被清除。

接口说明

画布状态保存与恢复使用的接口如下表所示，详细的使用和参数说明请见canvas。

接口	描述
save(): void	用于保存当前画布的状态（画布矩阵）到一个栈顶。
restore(): void	用于恢复保存在栈顶的画布状态（画布矩阵）。
restoreToCount(count: number): void	用于恢复到指定数量的画布状态（画布矩阵）。

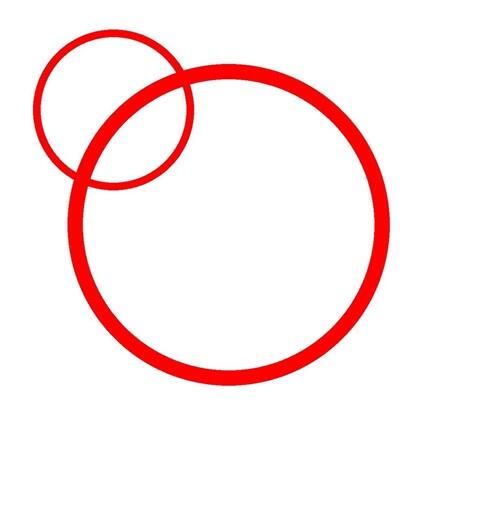

简单示例和示意图如下所示：

// 创建画笔
let pen = new drawing.Pen();
// 设置颜色为红色
pen.setColor({ alpha: 0xFF, red: 0xFF, green: 0x00, blue: 0x00 });
// 设置描边宽度为20px
pen.setStrokeWidth(20);
// 设置画笔描边效果
canvas.attachPen(pen);
// 保存操作，当前是不存在放大等操作的，这个原始状态会被保存下来
canvas.save();
// x轴和y轴方向分别放大2倍
canvas.scale(2, 2);
// 绘制圆形，因为执行过放大操作，所以此时绘制的是大圆
canvas.drawCircle(VALUE_300, VALUE_300, VALUE_200);
// 恢复操作，恢复到没有放大的原始状态
canvas.restore();
// 绘制圆形，因为已经恢复到没有放大的原始状态，所以此时绘制的是小圆
canvas.drawCircle(VALUE_300, VALUE_300, VALUE_200);
// 去除描边效果
canvas.detachPen();
