EmbeddedUIExtensionAbility

概述

EmbeddedUIExtensionAbility是EMBEDDED_UI类型的ExtensionAbility组件，提供了跨进程界面嵌入的能力。

EmbeddedUIExtensionAbility需要和EmbeddedComponent一起配合使用，开发者可以在UIAbility的页面中通过EmbeddedComponent嵌入本应用的EmbeddedUIExtensionAbility提供的UI。EmbeddedUIExtensionAbility在独立进程中运行，完成其页面的布局和渲染，与UIAbility数据不互通，适用于有进程隔离诉求的模块化开发场景。

在下面的示例中，UIAbility运行在主进程，其中包含多个EmbeddedComponent。每个EmbeddedComponent对应一个EmbeddedUIExtensionAbility。多个EmbeddedUIExtensionAbility可以分别用于实现办公软件中的文档、表格、演示文件。

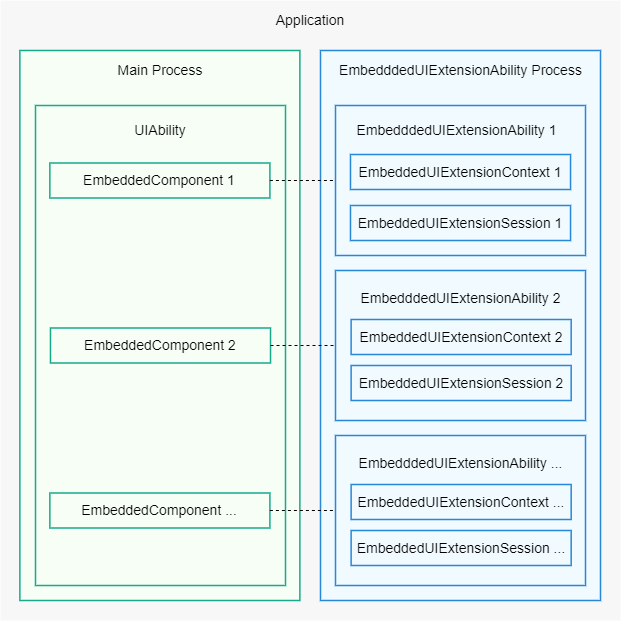

图1 EmbeddedUIExtensionAbility示意图

约束限制

当前EmbeddedUIExtensionAbility和EmbeddedComponent仅支持在拥有多进程配置的设备上使用，目前支持多进程配置的设备有2in1与Tablet。

生命周期

EmbeddedUIExtensionAbility提供了onCreate、onSessionCreate、onSessionDestroy、onForeground、onBackground和onDestroy生命周期回调，根据需要重写对应的回调方法。以下生命周期回调均继承自UIExtensionAbility。

onCreate：当EmbeddedUIExtensionAbility创建时回调，执行初始化业务逻辑操作。
onSessionCreate：当EmbeddedUIExtensionAbility界面内容对象创建后调用。
onSessionDestroy：当EmbeddedUIExtensionAbility界面内容对象销毁后调用。
onForeground：当EmbeddedUIExtensionAbility从后台转到前台时触发。
onBackground：当EmbeddedUIExtensionAbility从前台转到后台时触发。
onDestroy：当EmbeddedUIExtensionAbility销毁时回调，可以执行资源清理等操作。

EmbeddedComponent只能在UIAbility中使用，且被拉起的EmbeddedUIExtensionAbility需与UIAbility属于同一应用。

EmbeddedUIExtensionAbility支持应用分身，被拉起的EmbeddedUIExtensionAbility与UIAbility属于同一分身应用。

EmbeddedUIExtensionAbility通过UIExtensionContext和UIExtensionContentSession提供相关能力。本文描述中称被启动的EmbeddedUIExtensionAbility为提供方，称启动EmbeddedUIExtensionAbility的EmbeddedComponent组件为使用方。

开发EmbeddedUIExtensionAbility提供方

开发者在实现一个EmbeddedUIExtensionAbility提供方时，需要在DevEco Studio工程中手动新建一个EmbeddedUIExtensionAbility，具体步骤如下。

在工程Module对应的ets目录下，右键选择“New > Directory”，新建一个目录并命名为embeddeduiextability。
在embeddeduiextability目录，右键选择“New > File”，新建一个.ets文件并命名为EmbeddedUIExtAbility.ets。

打开EmbeddedUIExtAbility.ets文件，导入EmbeddedUIExtensionAbility的依赖包，自定义类继承EmbeddedUIExtensionAbility并实现onCreate、onSessionCreate、onSessionDestroy、onForeground、onBackground和onDestroy生命周期回调。

import { EmbeddedUIExtensionAbility, UIExtensionContentSession, Want } from '@kit.AbilityKit';

const TAG: string = '[EmbeddedUIExtAbility]';

export default class EmbeddedUIExtAbility extends EmbeddedUIExtensionAbility {
  onCreate() {
    console.info(TAG, `onCreate`);
  }

  onForeground() {
    console.info(TAG, `onForeground`);
  }

  onBackground() {
    console.info(TAG, `onBackground`);
  }

  onDestroy() {
    console.info(TAG, `onDestroy`);
  }

  onSessionCreate(want: Want, session: UIExtensionContentSession) {
    console.info(TAG, `onSessionCreate, want: ${JSON.stringify(want)}`);
    let param: Record<string, UIExtensionContentSession> = {
      'session': session
    };
    let storage: LocalStorage = new LocalStorage(param);
    session.loadContent('pages/extension', storage);
  }

  onSessionDestroy(session: UIExtensionContentSession) {
    console.info(TAG, `onSessionDestroy`);
  }
}

EmbeddedUIExtensionAbility的onSessionCreate中加载了入口页面文件pages/extension.ets内容如下：

import { UIExtensionContentSession } from '@kit.AbilityKit';

@Entry()
@Component
struct Extension {
  @State message: string = 'EmbeddedUIExtensionAbility Index';
  localStorage: LocalStorage | undefined = this.getUIContext().getSharedLocalStorage();
  private session: UIExtensionContentSession | undefined = this.localStorage?.get<UIExtensionContentSession>('session');

  build() {
    Column() {
      Text(this.message)
        .fontSize(20)
        .fontWeight(FontWeight.Bold)
      Button('terminateSelfWithResult').fontSize(20).onClick(() => {
        this.session?.terminateSelfWithResult({
          resultCode: 1,
          want: {
            bundleName: 'com.samples.embeddeduiextensionability',
            abilityName: 'ExampleEmbeddedAbility'
          }});
      })
    }.width('100%').height('100%')
  }
}

在工程Module对应的module.json5配置文件中注册EmbeddedUIExtensionAbility，type标签需要设置为“embeddedUI”，srcEntry标签表示当前EmbeddedUIExtensionAbility组件所对应的代码路径。

{
  "module": {
    // ···
    "extensionAbilities": [
    // ···
      {
        "name": "EmbeddedUIExtAbility",
        "icon": "$media:startIcon",
        "description": "EmbeddedUIExtAbility",
        "type": "embeddedUI",
        "srcEntry": "./ets/embeddeduiextability/EmbeddedUIExtAbility.ets"
      }
    ]
  }
}

开发EmbeddedUIExtensionAbility使用方

开发者可以在UIAbility的页面中通过EmbeddedComponent容器加载自己应用内的EmbeddedUIExtensionAbility。此外，EmbeddedUIExtensionAbility在want.parameters中新增了两个字段ohos.extension.processMode.hostSpecified和ohos.extension.processMode.hostInstance。

ohos.extension.processMode.hostSpecified控制非首次启动的EmbeddedUIExtensionAbility是否运行在同UIExtensionAbility的进程中，参数是进程名称。例如，"ohos.extension.processMode.hostSpecified"： "com.ohos.inentexecutedemo:embeddedUI"。
ohos.extension.processMode.hostInstance控制启动的EmbeddedUIExtensionAbility是否按照独立进程启动，传入false时，按照UIExtensionAbility的进程模型启动，入参true的时候，不管被拉起的UIExtensionAbility配置的是什么进程模型，都会新增一个进程，例如，"ohos.extension.processMode.hostInstance": "true"。

ohos.extension.processMode.hostSpecified和ohos.extension.processMode.hostInstance同时配置时，hostSpecified优先，会运行在指定的进程中。

如在首页文件：pages/Index.ets中添加如下内容：

import { Want } from '@kit.AbilityKit';
import { BusinessError } from '@kit.BasicServicesKit';

@Entry
@Component
struct BasicClass {
  @State message: string = 'Message: ';
  private want: Want = {
    bundleName: 'com.samples.embeddeduiextensionability',
    abilityName: 'EmbeddedUIExtAbility',
    parameters: {
      'ohos.extension.processMode.hostInstance': 'true'
    }
  };

  build() {
    Row() {
      Column() {
        Text(this.message).fontSize(30)
        EmbeddedComponent(this.want, EmbeddedType.EMBEDDED_UI_EXTENSION)
          .width('100%')
          .height('90%')
          .onTerminated((info: TerminationInfo) => {
            this.message = 'Termination: code = ' + info.code + ', want = ' + JSON.stringify(info.want);
          })
          .onError((error: BusinessError) => {
            this.message = 'Error: code = ' + error.code;
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}
